绞吸挖泥船施工方法.doc

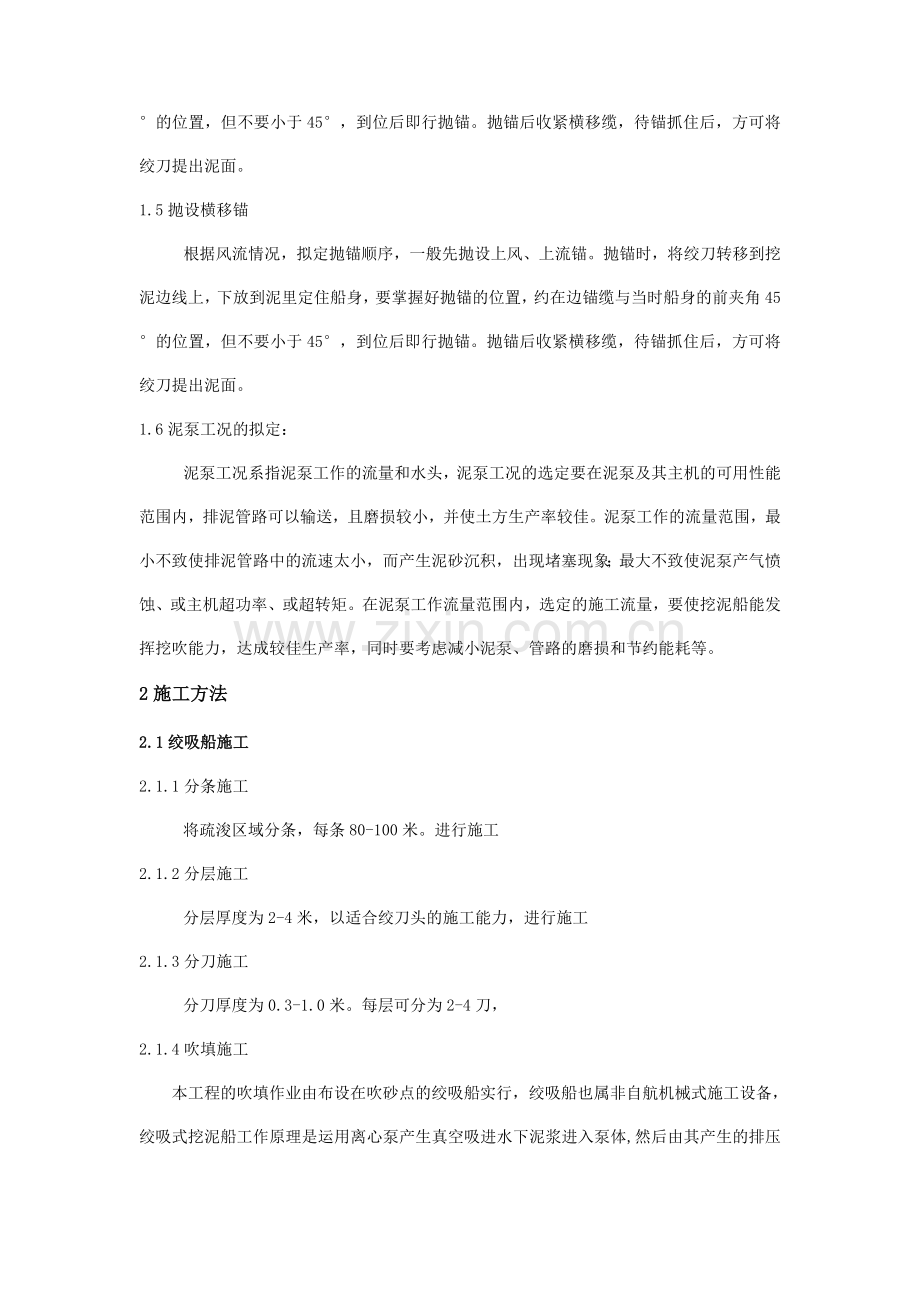

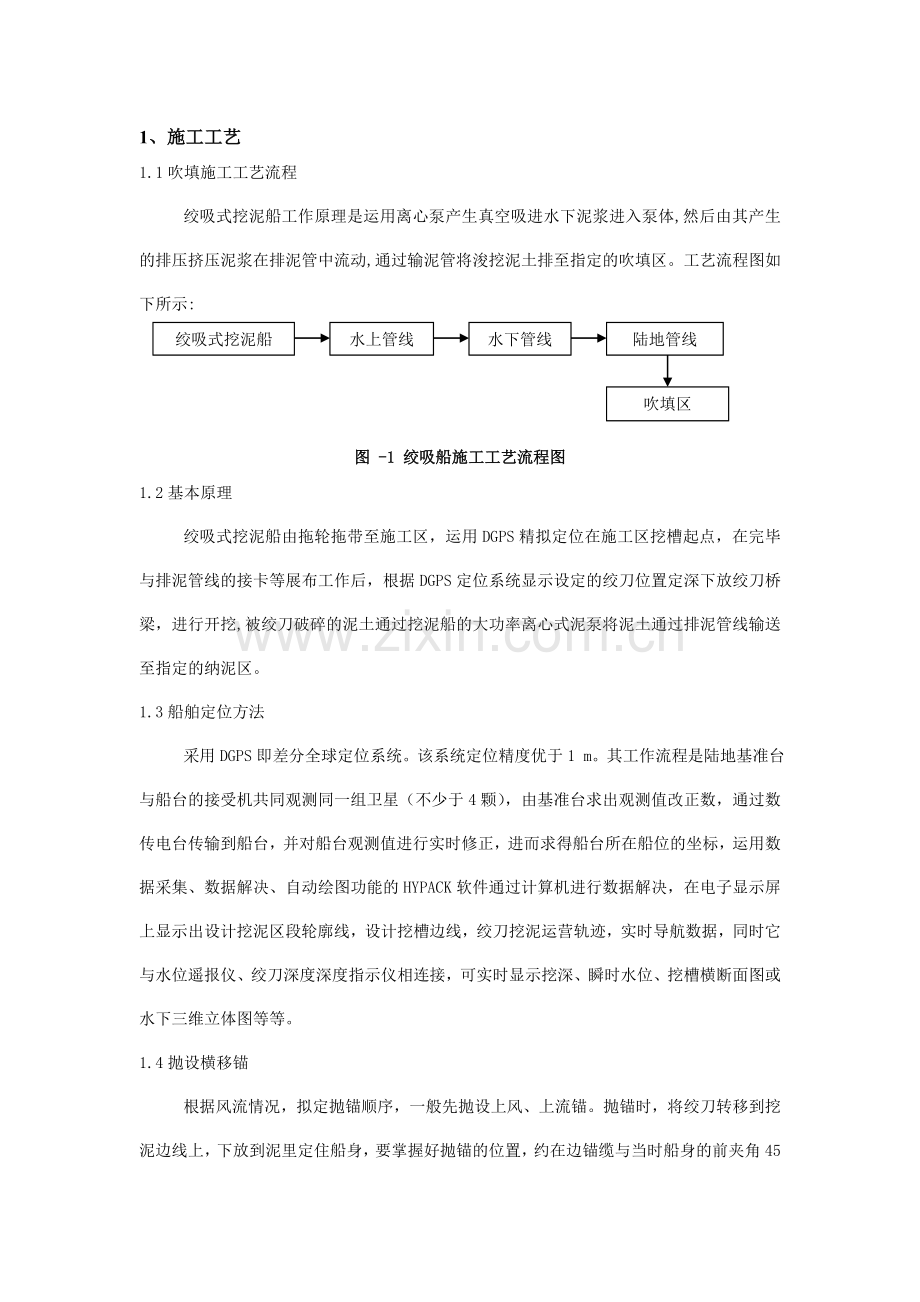

1、施工工艺1.1吹填施工工艺流程绞吸式挖泥船水上管线水下管线陆地管线吹填区绞吸式挖泥船工作原理是运用离心泵产生真空吸进水下泥浆进入泵体,然后由其产生的排压挤压泥浆在排泥管中流动,通过输泥管将浚挖泥土排至指定的吹填区。工艺流程图如下所示:图 -1 绞吸船施工工艺流程图1.2基本原理绞吸式挖泥船由拖轮拖带至施工区，运用DGPS精拟定位在施工区挖槽起点，在完毕与排泥管线的接卡等展布工作后，根据DGPS定位系统显示设定的绞刀位置定深下放绞刀桥梁，进行开挖,被绞刀破碎的泥土通过挖泥船的大功率离心式泥泵将泥土通过排泥管线输送至指定的纳泥区。1.3船舶定位方法采用DGPS即差分全球定位系统。该系统定位精度优于1 m。其工作流程是陆地基准台与船台的接受机共同观测同一组卫星（不少于4颗），由基准台求出观测值改正数，通过数传电台传输到船台，并对船台观测值进行实时修正，进而求得船台所在船位的坐标，运用数据采集、数据解决、自动绘图功能的HYPACK软件通过计算机进行数据解决，在电子显示屏上显示出设计挖泥区段轮廓线，设计挖槽边线，绞刀挖泥运营轨迹，实时导航数据，同时它与水位遥报仪、绞刀深度深度指示仪相连接，可实时显示挖深、瞬时水位、挖槽横断面图或水下三维立体图等等。1.4抛设横移锚根据风流情况，拟定抛锚顺序，一般先抛设上风、上流锚。抛锚时，将绞刀转移到挖泥边线上，下放到泥里定住船身，要掌握好抛锚的位置，约在边锚缆与当时船身的前夹角45的位置，但不要小于45，到位后即行抛锚。抛锚后收紧横移缆，待锚抓住后，方可将绞刀提出泥面。1.5抛设横移锚根据风流情况，拟定抛锚顺序，一般先抛设上风、上流锚。抛锚时，将绞刀转移到挖泥边线上，下放到泥里定住船身，要掌握好抛锚的位置，约在边锚缆与当时船身的前夹角45的位置，但不要小于45，到位后即行抛锚。抛锚后收紧横移缆，待锚抓住后，方可将绞刀提出泥面。1.6泥泵工况的拟定：泥泵工况系指泥泵工作的流量和水头，泥泵工况的选定要在泥泵及其主机的可用性能范围内，排泥管路可以输送，且磨损较小，并使土方生产率较佳。泥泵工作的流量范围，最小不致使排泥管路中的流速太小，而产生泥砂沉积，出现堵塞现象；最大不致使泥泵产气愤蚀、或主机超功率、或超转矩。在泥泵工作流量范围内，选定的施工流量，要使挖泥船能发挥挖吹能力，达成较佳生产率，同时要考虑减小泥泵、管路的磨损和节约能耗等。2施工方法2.1绞吸船施工2.1.1分条施工将疏浚区域分条，每条80-100米。进行施工2.1.2分层施工分层厚度为2-4米，以适合绞刀头的施工能力，进行施工2.1.3分刀施工分刀厚度为0.3-1.0米。每层可分为2-4刀， 2.1.4吹填施工本工程的吹填作业由布设在吹砂点的绞吸船实行，绞吸船也属非自航机械式施工设备，绞吸式挖泥船工作原理是运用离心泵产生真空吸进水下泥浆进入泵体,然后由其产生的排压挤压泥浆在排泥管中流动,通过输泥管将浚挖泥土排至指定的吹填区。图 -2 绞吸式挖泥船施工示意图图 -3 绞吸式挖泥船现场施工图2.1.5吹砂管穿越大堤的保障措施根据现场情况搭设适当的排泥管架，以使排泥管线通过支墩及管架翻越堤顶进入吹填区排泥管线翻越围堤示意图。图 -4 排泥管线翻越围堤示意图2.2管线组装方法2.2.1 水上管线组装铺设方法水上管线采用自浮式钢管和胶管相隔连接结构。钢管规格为6米800mm,胶管规格为1.5米800mm。水上管线总长度为600米。一端与施工船排泥管连接,另一端加装空气释放阀与水下管连接,中间每隔150米用锚水上固定,所有采用法兰连接。图 -5 水上管线布设图2.2.2水下管线布设为在施工中不影响航道通航，需铺设适量水下输泥管线。水下管一端与水上管相连，一端与陆地管相连。 水下管的组装采用3+1的结构,即三节钢管与一节胶管连接组成一个单元,组装成多个单元后堆放备用,各单元结构如附图所示。水下管组装是将组装好的单元拼接后送入水中，入水端用浮筒架起,由锚艇控制其位置,在陆地吊车与水上锚艇的配合下,逐渐加长到所需要的长度。为了保证法兰的接口密封不漏泥,对接时采用风动扳手,加固法兰连接螺栓。图 -6 水下管各单元结构图图 -7 浮管连接示意图图 -8 水下管沉放示意图2.2.3水下管的沉放与起浮 水下管起浮与沉放是对管内排注水改变管线重量产生浮力原理操作的.沉放时将组装好的管线用锚艇牵引到定位地点,两端点用锚固定(陆地一端可直接与陆地管口对接),然后水泵注水,使其沉放至泥面。起浮时将两端分别与水上与陆地管拆开,用盲板将两端管口封堵,陆地一端采用空压机注气,水上一端留有出水调节阀。随着管内水的排出,管线靠浮力逐渐起浮。2.2.3.1陆地管线架设 排泥管线经围堰进去吹填区后，沿堤向排泥场延伸架设，架设中如遇道路可建筑坡道或破路下埋，以不碍道路畅通。 2.3.3.2陆地管线组装陆地管线由单节长6米，直径800mm的钢管和不同角度的弯头及部分胶管组成,采用法兰加胶垫圈连接，螺栓加固采用空压机带动的风动扳手进行加固,以保证管线连接密封,保证管线不发生漏泥。2.3排泥出口 在堆泥场中距泄水口最远处布设入排泥管口，以延长泥浆流程，发明较好的沉淀条件。2.4排泥管口消能器在排泥管口装有消能器，以减少疏浚施工水流对泥浆沉淀的影响，加快泥浆的自然沉淀。其结构如图所示。图 -9 效能器结构图
