盛隆电气业务范围培训.pptx

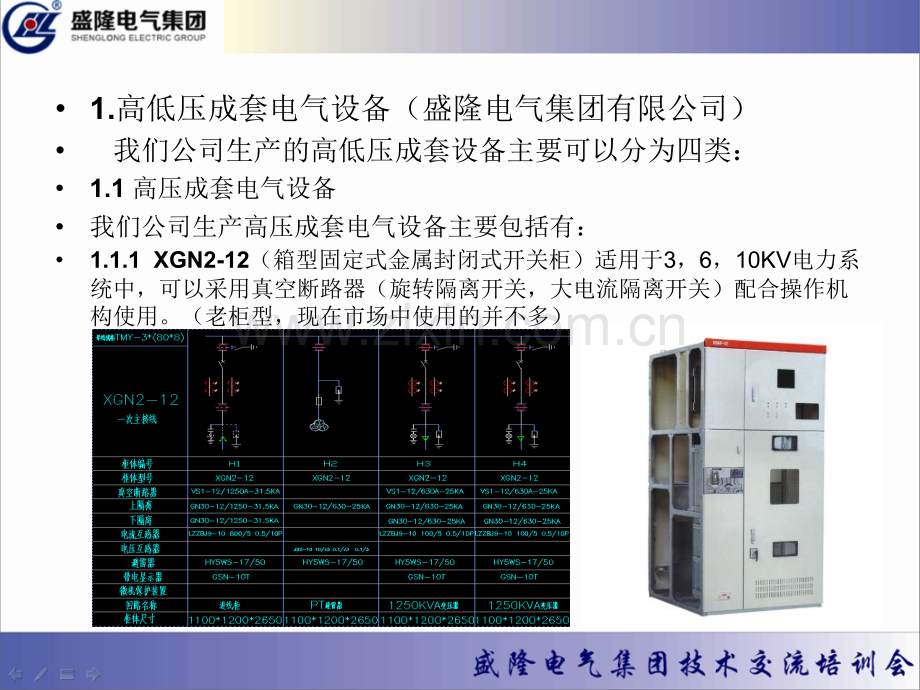

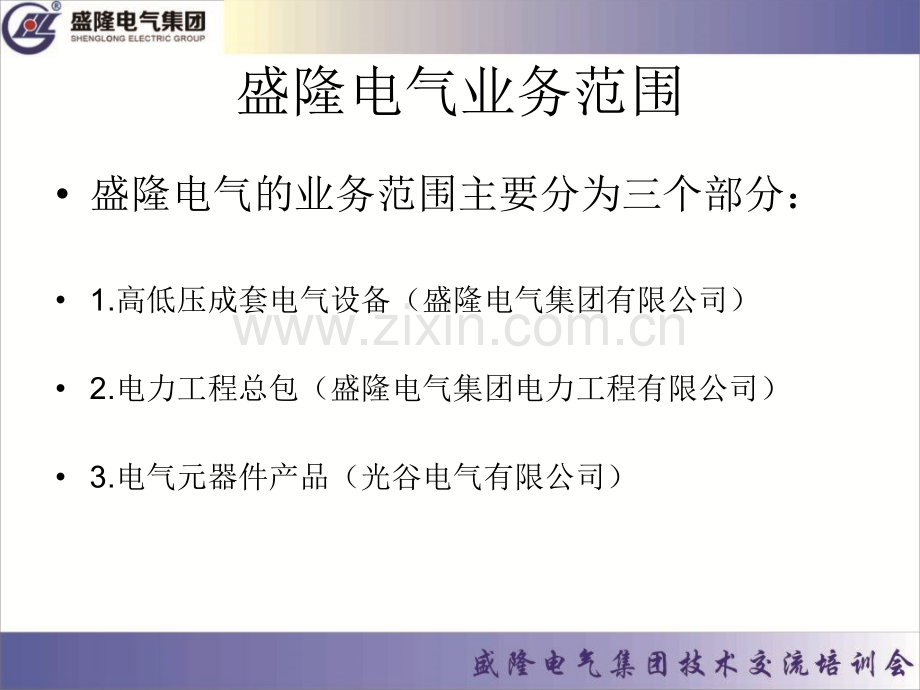

盛隆电气业务范围盛隆电气的业务范围主要分为三个部分：1.高低压成套电气设备（盛隆电气集团有限公司）2.电力工程总包（盛隆电气集团电力工程有限公司）3.电气元器件产品（光谷电气有限公司）1.高低压成套电气设备（盛隆电气集团有限公司）我们公司生产的高低压成套设备主要可以分为四类：1.1 高压成套电气设备我们公司生产高压成套电气设备主要包括有：1.1.1 XGN2-12（箱型固定式金属封闭式开关柜）适用于3，6，10KV电力系统中，可以采用真空断路器（旋转隔离开关，大电流隔离开关）配合操作机构使用。（老柜型，现在市场中使用的并不多）1.1.2 HXGN17-12（箱式（固定）交流金属封闭环网开关设备，简称环网柜）适用于额定电压为10KV，频率为50HZ的三相交流配电系统，作为接受和分配电能之用，可用于环网或终端供电。可以采用压气式负荷开关，真空式负荷开关，真空断路器配合操作机构使用（由于安全性及性价比的原因我们公司该型号的高压柜基本被XGN15-12六氟化硫柜替代）1.1.3 XGN15-12（24）（单元式交流金属封闭环网开关设备）适用于交流50HZ，10KV（24KV）的电力网络中，做为电能的接受和分配之用。可用于环网或终端，常使用于箱式变电站，小容量配电房，高压环网箱（4C,5C,6C,7C,8C柜）中，该柜型的使用量大，性价比高，推荐使用。XGN15柜中使用的是充有六氟化硫气体的六氟化硫开关，而HXGN17柜中使用的是以空气为介质的压气式开关和真空形式的真空式开关。两种柜型都可以使用真空断路器（配合综合保护装置使用）。1.1.4 KYN28A-12（GZS1）型户内交流金属铠装移开式开关设备。它适用 于三相交流额定电压6KV,12KV，额定工作频率为50HZ的电力系统。用 于接受和分配电能，并对电路实行控制，保护及监测。KYN28A-12柜内多使用手车式真空断路器配合综合保护装置一起对线实行控制，保护及监测。KYN28A-12柜是现在市场上主要使用的高压10KV柜型，也是我们公 司的主营产品。推荐使用。1.1.5 KYN28A-24铠装中置式金属封闭开关设备适用于3.624KV三相交流 50或或60HZ电网，作为接受和分配电能，并对电路实行控制，监测和保护之用。可用于但母线，单母线分段系统。KYN28A-24柜内多使用手车式真空断路器配合综合保护装置一起对线实行控制，保护及监测。KYN28A-24柜是现在市场上主要使用的高压24KV柜型，也是我们公 司的主营产品。推荐使用。（豹澥地区是24KV电网，大量使用此柜型）1.1.6 KYN61-40.5（Z）型铠装移开式交流金属封闭开关柜系三相交流50HZ,额定电压40.5KV的户内成套配电装置。作为发电厂，变电站及工矿企业接受和分配电能之用。对电路起到控制，保护和检测等功能，还可用于频繁操作的场所。（主要用于开闭所内）KYN61-40.5柜内多使用落地式手车真空断路器配合综合保护装置一起对线实行控制，保护及监测。KYN61-40.5柜是现在市场上主要使用的高压35KV柜型，也是我们公司的主营产品。推荐使用。1.1.7 UniGear ZS1单母线开关设备是一种铠装式金属封闭中压开关设备，适宜户内安装，广泛被应用于公用事业及电站，工业系统，船用及海上作业，运输业，服务业等领域。ZS1柜是ABB的品牌柜，是ABB公司授权我们公司生产的高端高压产品，目前我们公司的ZS1柜的营销方式有2种，一种是直接成套在ABB公司采购，另一种是ATS模式，即在ABB厂家采购断路器，柜体，铜排在我们公司进行组装生产，该方式在营销中有很大的价格优势，但此种生产方式在柜体上只能标明ABB盛隆电气联合制造，无法出据ABB原厂的检验报告和合格证。（可以根据具体项目来灵活的选择生产模式）很多厂家无法生产ZS1柜，在参与标书编撰的情况下，我们可以以此来限制很多成套厂家的竞标。1.1.8 MVnexHP中置式金属开关设备是施耐德公司针对ABB公司ZS1柜出的高压品牌柜，目前我们公司对该柜的生产方式和ZS1柜一致有两种（目前MV柜正在验收阶段，验收完成即可授权我们公司，完全由我们公司自己生产）ZS1ZS1MVnexHP1.1.9 高压柜的分类：高压柜的分类：以上就是我们公司所有的高压柜产品，下面从几个方面对这些柜型进行一个分类。根据柜型的使用频率，使用量来分：（1）常用柜型：XGN15-12（24）;KYN28A-12;KYN28A-24KYN61-40.5;ZS1;MVnetHP（2）不常用柜型：HXGN17-12;XGN2-12根据电压等级来分：（1）10KV:XGN2-12；HXGN17-12；XGN15-12；KYN28A-12（2）24KV:XGN15-24；KYN28A-24（3）35KV:KYN61-40.5根据是否是品牌柜来分：（1）是品牌柜：ZS1；MVnetHP（2）不是品牌柜：HXGN17-12；XGN2-12；XGN15-12（24）KYN28A-12；KYN28A-24；KYN28A-24在平时跑业务的过程中，我们要根据项目现场的具体情况，项目容量的大小，项目的电压等级，以及现场客户的要求，结合自身对于成本的控制，来灵活的选择我们公司的产品。产品丰富是我们公司的优势，在向客户推荐时我们可以根据客户的需求来给客户推荐相应的产品。希望大家能够好好的利用我们公司现有的优势，来帮助大家在业务上取得成绩。1.2 箱式变电站（预装式变电站）箱式变电站（预装式变电站）箱式变电站具有系列化，模块化，功能强大，设施齐全，体积小，重量轻，外型美观等特点。适用于城市公用配电，路灯供电，工矿企业，高、层建筑，生活小区，油田，码头及工地施工等用电场所。1.2.1 箱式变电站的分类：箱式变电站的分类：按照箱变的功能来分可以将箱变分为：环网型箱变；终端型箱变。按照外观材质来分可以将箱变分为：景观式箱变；非景观式箱变。1.2.2 箱式变电站的内部组成：箱式变电站的内部组成：箱式变电站由高压配电装置，变压器及低压配电装置联结而成。分成高压室，变压器室，低压室三个功能室。高压部分可以使用真空环网柜六氟化硫环网柜组成一次供电系统，可以布置成环网供电，终端供电，双电源供电等多种供电方式。1.2.3 箱式变电站的使用场所：箱式变电站的使用场所：箱式变电站是我们公司主营的产品之一，本身具有很多的优势，箱变一般在零时用电零时用电；用电规模不大用电规模不大或者现场空间有限现场空间有限的情况下使用。环网式箱式变电站环网式箱式变电站终端式箱式变电站终端式箱式变电站景景观观式式箱箱变变非景观式箱变（彩板式箱变）非景观式箱变（彩板式箱变）我们公司生产的彩板式箱变颜色有：我们公司生产的彩板式箱变颜色有：白色，绿色，兰色白色，绿色，兰色1.3 低压成套电气设备低压成套电气设备我们公司生产的低压成套产品主要包括一下几大类：我们公司生产的低压成套产品主要包括一下几大类：1.3.1 GGD型交流低压配电柜（我们公司主营产品）型交流低压配电柜（我们公司主营产品）GGD交流低压配电柜是固定式低压配电柜，主要用于发电厂，变电站厂矿企业，商业建筑，居民用房等电力用户，在交流5060HZ，额定工作电压380V，额定工作电流至3150A的配电系统中，作为动力，照明及配电设备的电能转换，分配与控制。GGD型交流低压配电柜的分类：型交流低压配电柜的分类：按照配电柜的功能来分可以分为：进线柜，电容补偿柜，馈线柜，联络柜，发电机柜，双电源柜，电动机控制柜，照明配电柜，等不同的功能。GGD的常规宽度为的常规宽度为600MM1200MM,常规深度为常规深度为600MM1000MM,常规高度为常规高度为2200MM 1.3.2 GCK型交流低压配电柜（我们公司主营产品）型交流低压配电柜（我们公司主营产品）GCK交流低压配电柜适用于交流50HZ，额定工作电压380V的低压配电系统中作为受电馈电，母联，照明，电动机控制及功率补偿之用。它包含动力中心（PC）和电动机控制中心（MCC）之功能，并可设计成固定间隔柜和抽屉柜两种形式，满足不同的供配电需要。固定间隔柜和抽屉柜的区别：固定间隔柜和抽屉柜的区别：这两者的区别主要是结构上的区别（1）抽屉柜出线单元是可以整体抽出柜体的，固定分隔柜不行。（2）抽屉单元出线断路器是固定式，固定分隔柜是插拔式，断路器可以插拔。（3）抽屉单元具有试验、抽出位置，固定分隔柜是没有的。（4）.抽屉单元操作相关繁琐，固定柜较为方便。抽抽屉屉式式固固定定间间隔隔式式GCK的常规宽度为的常规宽度为600MM1200MM,常规深度为常规深度为800MM1000MM,常规高度为常规高度为2200MM 1.3.3 GCS型交流低压配电柜（我们公司主营产品）型交流低压配电柜（我们公司主营产品）GCS型低压抽出式开关柜适用于发电厂，石油，化工，冶金，纺织，高层建筑等行业的配电系统。在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）HZ，额定工作电压为380V（400）（660），额定电流为4000A及以下的发，供电系统中的配电，电动机集中控制，无功功率补偿使用的低压成套配电装置。GCS 型低压开关柜与GCK型低压开关柜一样都可以设计成固定间隔式和抽屉柜两种形式来满足不同的供配电需要。GCS的常规宽度为的常规宽度为600MM1200MM,常规深度为常规深度为800MM1000MM,常规高度为常规高度为2200MM1.3.4 MNS-L型交流低压配电柜（我们公司主营产品）型交流低压配电柜（我们公司主营产品）MNS-L型低压抽屉式开关柜是我公司在MNS基础上自主研发的产品。MNS-L系列低压开关柜包括固定间隔柜和抽屉柜，MNS-L系统能适应各种供电配电的需要，广泛使用与陆用，船用，电站，核电站，石油平台等各种工矿企业配电系统。MNS-L的常规宽度为的常规宽度为600MM1200MM,常规深度为常规深度为800MM1000MM,常规高度为常规高度为2200MM 1.4 GCK,GCS,MNS-L三种柜型之间的区别和各自的优势三种柜型之间的区别和各自的优势首先GCK,GCS,MNS-L作为我们公司的主营产品，都是我们平时在项目中积极推荐的产品，从技术上来说这三种柜型都可以设计成固定间隔和抽屉式两种形式在项目中使用。在项目的使用场合上大致相同。我们常规使用的固定柜GGD，额定电流最大值可以达到2500A，而GCK,GCS的额定电流最大值可以达到4000A，MNS-L的额定电流最大值可以达到5000A。这样在容量较大，电流超过2500A的情况下，我们就不能选用固定柜.而应该选择GCK,GCS,MNS-L这三种抽屉柜中的一种。随着电气行业对安全性，稳定性的要求，在平常的设备使用中，大家越来越多的愿意选择抽屉式低压柜，应为抽屉式低压柜有一个很大的优势、就是它的抽屉之间具有着互换性，即在一个抽屉回路出线故障的时候，我们可以直接将这个抽屉回路断电将抽屉抽出进行维修，如果是固定柜出线故障，我们只能将整台柜子进行停电检修。这样对用电的稳定性会会有这很大的影响，如果在抽屉柜中有备用的抽屉回路，我们甚至可以直接将备用的抽屉回路插入故障间隔中使用，这样很好的满足了用电的安全性和稳定性。大家可以就这个方向来向我们的客户推荐我们的抽屉柜。GCK,GCS,MNS-L除了在额定电流上的出区别之外还有两个最主要的区别一个就是他们在结构上的区别，结构上的区别主要表现在他们的抽屉单元、上。除了结构上的区别，另一个区别就是在这三种柜型价格方面的区别在这三种柜型中GCK的柜体价格是最低的，MNS-L的价格相比较要高一些，而GCS在这三种柜型中的柜体价格是最高的，在我们平时的业务工作中，我们可以根据项目的具体情况来灵活的选择最核实的柜型进行推荐。1.5 ABB:MDmax 交流低压开关设备 模数化的柜体的高度、深度、宽度(框架系统以25毫米为一个标准模数（1M）)柜高:标准为2100+100mm(底框)柜深:标准为800/1000mm柜宽:标准为700mm，900mm，1100mmMDmax开关柜主要分类配电控制柜（最大额定电流4000A）18回路配电控制柜（回路数量多达至18个）动力配电柜（最大额定电流630A）主母线及配电母线主母线装配于母线小室,水平安装于柜体的顶部主母线的容量由800-4000A配电母线以垂直方式安装,配电母线的容量由800-2000AMDmax交流低压开关设备的方案图MDmax交流低压开关设备的订货须知MDmax开关柜柜我公司采用柜开关柜柜我公司采用柜体外购，元器件自己采购制作。体外购，元器件自己采购制作。生产时要提前向生产时要提前向ABB公司提交申公司提交申请表，申请请表，申请ABB公司柜体眉头。公司柜体眉头。1.6施耐德：Blokset交流低压开关设备1.通风挡板的标准颜色为RAL7016：该颜色不可更改2.Logo必须与功能单元门对齐,位于抽屉柜的右上侧3.柜壳的标准颜色为RAL9002，该颜色可以根据用户的需求更改4.基于以下两方面的原因，门锁的使用是必须的内部电弧耐受试验要求门锁的颜色必须与Logo、通风挡板、们把手的颜色一致Blokset标志标志1.6.1施耐德Blokset交流低压开关设备的种类Blokset DBlokset D：固定式低压配电柜固定式低压配电柜固定式低压配电柜固定式低压配电柜Blokset Blokset MfMf：固定式马达控制中心固定式马达控制中心固定式马达控制中心固定式马达控制中心Blokset Blokset MwMw：抽屉式马达控制中心抽屉式马达控制中心抽屉式马达控制中心抽屉式马达控制中心Blokset MsBlokset Ms：变频软起柜变频软起柜变频软起柜变频软起柜Blokset Blokset DcDc：电容器柜电容器柜电容器柜电容器柜方案介绍技术性能方案介绍技术性能1.6.2Blokset交流低压开关设备的订货须知Blokset交流低压开关设备我公司现在还处于样柜制作及验收阶段，没有生产资质。抽屉柜仅Mw和Mx柜在申请资质，如需生产，需按BM6柜眉头及厂牌制作。1、B柜内铜排需采用方型裸铜排，且柜内排均需按5mm厚度设计。因此排为非标铜排，制作前请下足数量。2、B柜内铜排需按施耐德标准图纸生产，前提前用软件拉出铜排图纸清单及装配图，整理好方便车间提前生产。3、B柜内要求一次元器件均采用施耐德品牌。1.7西门子：SIVACON8PT交流低压开关柜1.7.1SIVACON8PT交流低压开关柜的结构尺寸1.7.2SIVACON8PT交流低压开关柜的典型方案及模数1.7.3SIVACON8PT交流低压开关柜的订货须知我公司现在生产8PT柜方式为自行生产：柜内铜排按常规标准柜方式制作。元器件进线柜采用西门子3WT系列空气断路器，出线柜采用天津百利TM30系列塑壳断路器。1.4 低压三箱及成套辅助设备低压三箱及成套辅助设备1.4.1我们公司主营的三箱类产品主要包括配电箱和动力柜。根据他们的不同功能和使用场合我们可以将他们进行一下分类：（1）用于控制照明的照明配电箱（柜）；（例：路灯控制箱）该类照明箱多用于居民楼，商场等公共场所。（2）用于控制的控制配电箱（柜）；该类配电箱多用于控制设备的运行，（例：水泵控制箱，风机控制箱）该类控制箱使用范围很广，只要需要控制负载的地方都可以用到该类配电箱。（3）用于控制电源分配的开关箱（柜）；（例：家用户箱）该类配电箱主要起到电源分配的作用，同时起到保护的作用。（4）用于装表的表箱（柜）；该类配电箱多用于集中安放电能表，（例：一户一表）配电箱（柜）本身是没有区别的，他们之间的区别是我们根据现场的实际情况通过电气元件组装以后来实现的它的各种功能。根据他们的型号还可以将三箱类分为：（1）配电箱SLPD（2）动力柜XL-21G（3）小型配电箱PZ30（4）电缆分支箱开关箱开关箱（SLPD）各种功能的配电箱和它的各种功能的配电箱和它的型号是可以交叉的，简单型号是可以交叉的，简单来说就是开关箱型号可以来说就是开关箱型号可以是是SLPD也可以是也可以是XL-21G电表箱电表箱电表箱电表箱PZ30PZ30 控制箱控制箱（操作台也是控制箱的一种）（操作台也是控制箱的一种）动力柜动力柜 XL-21G 1.4.2 成套辅助设备常用的成套辅助设备包括：直流屏，UPS不间断电源，密集母线槽，PLC模块直流屏：发电厂和变电站中的电力操作电源现今采用的都是直流电源，它为控制负荷和动力负荷以及直流事故照明负荷等提供电源，是当代电力系统控制、保护的基础。直流屏由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。主要应用于电力系统中小型发电厂、水电站、各类变电站，和其他使用直流设备的用户（如石化、矿山、铁路等），适用于开关分合闸及二次回路中的仪器、仪表、继电保护和故障照明等场合。UPS不间断电源：UPS（UninterruptiblePowerSystem/UninterruptiblePowerSupply），即不间断电源，是将蓄电池（多为铅酸免维护蓄电池）与主机相连接，通过主机逆变器等模块电路将直流电转换成市电的系统设备。主要用于给单台计算机、计算机网络系统或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应。当市电输入正常时，UPS将市电稳压后供应给负载使用，此时的UPS就是一台交流市电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时，UPS立即将电池的直流电能，通过逆变零切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。UPS设备通常对电压过高或电压过低都能提供保护。母线槽：母线槽主要有密集型母线槽；封闭母线槽两种密集型母线槽：密集型母线槽密集型母线槽适用于交流三相四线、三相五线制，频率5060Hz，额定电压至690V,额定工作电流2505000A的供配电系统，作为工矿、企事业和高层建筑中供配电设备的辅助设备，特别适用于车间、老企业的改造。封闭母线槽：封闭母线槽封闭母线槽（简称母线槽）是由金属板（钢板或铝板）为保护外壳、导电排、绝缘材料及有关附件组成的母线系统。它可制成每隔一段距离设有插接分线盒的插接型封闭母线槽，也可制成中间不带分线盒的馈电型封闭母线槽。在高层建筑的供电系统中，动力和照明线路往往分开设置，母线槽作为供电主干线在电气竖井内沿墙垂直安装一趟或多趟。按用途一趟母线槽一般由始端母线槽、直通母线槽（分带插孔和不带插孔两种）、L型垂直（水平）弯通母线、Z型垂直（水平）偏置母线、T型垂直（水平）三通母线、X型垂直（水平）四通母线、变容母线槽、膨胀母线槽、终端封头、终端接线箱、插接箱、母线槽有关附件及紧固装置等组成。母线槽按绝缘方式可分为空气式插接母线槽、密集绝缘插接母线槽和高强度插接母线槽三种。PLC:可编程逻辑控制器（ProgrammableLogicController，PLC），它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。PLC主要由电源，中央处理单元，存储器，输入输出接口电路，功能模块，通信模块组成。直直流流屏屏UPSUPS密集母线密集母线2.电力工程总包（盛隆电气集团电力工程有限公司）电力工程总包（盛隆电气集团电力工程有限公司）2.1 我们公司的电力工程施工资质：我们公司的电力工程施工资质：盛隆电气集团电力工程有限公司持有送变电工程专业承包二级资质、电力监管委员会的承装（修、试）电力设施许可三级资质，可承担220kV及以下送电线路（含电缆工程）和同电压等级变电站工程的施工、调试。同时可承担一般工业和公共、民用建设的设备，线路，管道的安装。2.2 我们公司的电力工程业务流程以及业务范围：我们公司的电力工程业务流程以及业务范围：盛隆电气集团电力工程有限公司成立于2004年，注册资金2亿元人民币，是盛隆电气集团下属的全资子公司。能承接220KV及以下电力线路工程。我们服务的领域包括输变电工程、厂矿配电系统及其它机电安装工程从设计、土建施工、设备供货、安装调试到售后维保的交钥匙服务。我们专业对业主的整个工程的勘察、设计、采购、施工等各环节总负责，并协调各方包括各分包商的关系，使业主的总承包的投资控制在合理水平，为业主节省资金，缩短建设工期，提高项目建设的效益。盛隆电气集团电力工程有限公司专注于为国内外用户提供220KV及以下电力线路工程，承接的电力工程涵盖了石化、矿业冶金及民用基础设施建设等工业用户的配电系统，发电厂电气部分及其它机电安装工程的工程总承包服务。为客户提供从前期用电报装、方案设计、投资预算、设备安装、工程施工、设备试验、送电验到后期设备维护保养的一站式优质服务。2.3 电力工程的分类：电力工程的分类：电力工程主要可以分为公用及专用部分。公用部分：主要包括的是一户一表，这一部分由供电局自己来做它会根据建筑的面积来收取相应的费用。公用部分的收费标准根据建筑用途的不同，地区的不同，收取的费用的标准也会有不同。专用部分：除了一户一表之外的所有部分都属于专用部分，主要包括，小区的公共照明，电梯，消防，商业用电非居民类用电等等。我们在做专用部分的优势主要在于：（1）价格低（2）工期短2.4 电力工程的流程步骤：电力工程的流程步骤：电力工程一共分为一下几个步骤：报装供电局的供电答复函委托设计院设计备案材料招标土建施工（监理进场）土建竣工电气安装施工（监理进场）电气安装竣工试验进场办理送电手续资产移交报装报装：报装需要提供相应的资料（土地建规证，红线图，需求表等）这些所有的资料的清单可以在公司的供电处查到。报装的时候需要提交包括土地的用处，土地需要的用电量等。供电答复函供电答复函：供电局在勘察现场后会对电源点，用电量，开闭所的数量，电力线路怎么走等问题进行确定。委托设计院设计委托设计院设计：找有资质的设计院进行设计，包括设备设计，线路设计，土建设计，预算等备案备案：备案主要包括：设计备案，施工备案，试验备案，监理备案，设备备案（包括材料备案，设备备案最后备案）设备的备案包括：电缆，电气设备，变压器等的备案。备案完成以后就可以找各个部门公司谈价。材料招标材料招标：根据设计院的图纸，来对设备及材料进行招标（招投标方式，或者物色几个厂家谈价）材料的货期必须满足在土建施工完成之前全部到场。土建施工土建施工：找土建单位来进行土建的施工，总包方在土建施工的过程中要控制施工的时间，质量。土建施工开始之前需要办理相关的开工报告。在土建工作进行到一半的时候要到供电公司办理一个中期检查。土建施工完成以后要到供电公司去办理土建竣工。土建的手续由土建的施工队伍进行办理。电气安装施工电气安装施工：在土建施工完成的同时需要到供电公司办理电气安装施工开工的手续。手续办理好了以后，材料和设备进场。电气施工的各种手续由电气施工队伍进行办理。在选择施工队伍的时候就要将他们的工作范围定好，将手续的办理等工作包含在他们的工作范围内。监理部门进场：监理部门进场：在土建和电气施工的同时简历部门就要进场。试验部门进场试验部门进场：在电气安装施工完成以后试验部门进场，试验合格以后试验部门会出据一个合格证。竣工竣工：在试验完成以后，拿着试验单位出据的合格证到供电公司办理竣工手续办理送电手续办理送电手续：在各项工程都竣工以后，供电公司会跟你办理相关的送电手续，在办理送电手续之前，我们需要先办理相应的停电手续。变电站需要提前一个半月来办理相应的停电手续，开闭所需要提前一个星期来办理相应的停电手续。资产移交：资产移交：公用部分必须办理相关的资产移交，将资产交由供电公司进行管理。在资产移交完成以后整个的工程就算是完成了。2.5 电力工程的核心：电力工程的核心：电力工程总包的核心是控制，包括时间上的控制，成本上的控制，严格的控制可以缩短工期，减少成本的投入。电力工程总包中有很多的手续需要去跑，因为我们熟悉整个电力工程总包的流程，所以我们可以合理的安排时间，同时开始运行多个步骤，大大的缩短送电工期。在电力工程中除了工期的控制以外还有很大的一块就是成本的控制，成本的控制从设计开始的时候就开始控制，包括供电设备的选址，电力线路的选择，电气方案设计的选择，还有预算阶段的成本节省等。3.电气元器件产品（光谷电气有限公司）光谷电气有限公司的主要产品有：网络多功能电力仪表，微机综保智能配电系统，电气火灾监控系统，有源电力滤波器，谐波保护器等。产品广泛应用于电力，交通，工业，医疗，商业，建筑等领域。3.1 网络电力仪表网络电力仪表 光谷电气有限公司的网络电力仪表的型号为：OVE300OVE300多功能电力仪表是一种具有测量，显示，通信，参数可编程等多功能的只能仪表，能够完成三相交流电量参数和开关量状态的实时测量，显示，通信传输等功能。OVE300多功能仪表配合OVE2000后台监控软件，可组成配电监控系统，对仪表进行组网管理，通过后台软件实时检测全部测量全部测量电量参数。网络电力仪表网络电力仪表OVE3003.2 智能配电监控系统智能配电监控系统 光谷电气有限公司的智能配电监控系统的型号为：OVE2000由于城市高层建筑，大型公共建筑，多变电所用户和无人值守化变电所的发展建设，以“遥测，遥信，遥控，遥调”监控和保护为基本要求的智能配电系统在各个领域中已逐步推广普及，并作为10KV以下变配电系统的标准配置应用其中。OVE2000智能配电监控系统以微机继电保护装置，智能配电仪表其他智能电力监控装置，计算机及通讯网络，电力监控系统软件为基础，对供配电系统的运行设备和运行状况进行实时监视控制保护，提供详尽的数据采集，运行监视，事故预警，事故记录和分析，电能质量监视和控制，能耗管理，自动控制，继电保护等功能3.3 微机保护测控装置微机保护测控装置 光谷电气有限公司的微机保护测控装置的型号为：OVE5000OVE5000系列微机保护测控装置是为了适应现代变电站自动化和继电保护技术要求而开发，功能完备，其中OVE5000可广泛应用于馈线，变压器后备，电容器，电动机等场合。OVE5000保护功能包括：（1）线路保护（2）电动机保护（3）变压器主保护（4）变压器后备保护（5）电容器回路保护OVE同时提供完备的电流电压等后备保护以及非电量的后备保护功能可以大大简化继电保护的硬件配置以及组屏安装和工厂实施的复杂度 OVE5000系列是根据不同的应用场合而定制的一种提供输配电系统的保护，控制，测量和监测功能的保护管理单元。它的丰富的预定义的保护功能不仅能满足用户在各种场合下的应用需要，其标准化的配套应用图集和整定配置文件为用户的使用提供极大的方便。3.4 火灾监控系统火灾监控系统光谷电气有限公司的火灾监控系统由三部分组成：（1）电气火灾监控探测器（2）零序电流互感器（3）测温探头光谷电气有限公司的火灾监控系统的型号为：SL60SL60系列电气火灾监控探测器可以对配电系统的过剩余电流，过温等电气故障进行实时的监控，报警，记录。该设备使用高性能的can总线连接方式，使数据的通讯不受限制，能第一时间的反应出电气火灾监控探测器的实时状态，配合后台SL6000M，使产品具有超强防电磁干扰措施，超大容量信息储存，方便的实现对电气火灾监控探测器远程监控，使数据的通讯不受限制，等一时间的反应出电气火灾监控探测器的实时状态，界面直观，易用性强电气火灾监控探测器电气火灾监控探测器零序电流互感器零序电流互感器后台监控设备后台监控设备3.5 全面谐波治理系统全面谐波治理系统 光谷电气有限公司的全面谐波治理系统包含两类元件：（1）谐波保护器：OVE-HPF7000（2）有源滤波器：OVE-APF日常生活中产生谐波的装置有：整流器，变频器，UPS，电梯，空调，家用电器等等，这些负载产生大量的谐波电流并注入到电网中，使电网电压产生畸变，这种谐波污染会对电网和用户产生严重的危害。OVE-APF通过外部互感器实时采集电流信号，通过内部检测电路分离出其中的谐波部分，通过IGBT逆变出与系统中的谐波大小相等相位相反的补偿电流，实现滤除谐波的功能。OVE-APF主要应用于工矿企业，医院，通信行业，轨道交通，大型场馆等 OVE-HPF7000可对用电设备产生的随机高次谐波和高频噪音，脉冲尖峰，电涌等干扰具有抑制和吸收作用，随时跟踪电压波形，瞬时滤除电源中的尖峰，浪涌（雷电），杂波，矫正因谐波影响而产生畸变的电压波形，对噪声进行消化吸收，使电网电源波形变的光滑清洁，即提高了电网质量，又保证了用电设备的正常运行。OVE-HPF7000主要应用于一下场合：（1）各类整流装置，开关型直流电源装置场合（2）各类变频装置，可控硅软启动设备及不间断电源装置场合（3）计算机电子设备，PLC/DCS，继电保护等自动化控制系统（4）精密仪器及仪表（5）国防航空航天领域（6）各类医疗设备（7）大型机房，数据中心及服务器（8）通讯设备与系统（9）伺服控制系统多功能谐波保护器多功能谐波保护器有有源源滤滤波波装装置置谢谢！谢谢！END
