鸟巢结构分析.pptx

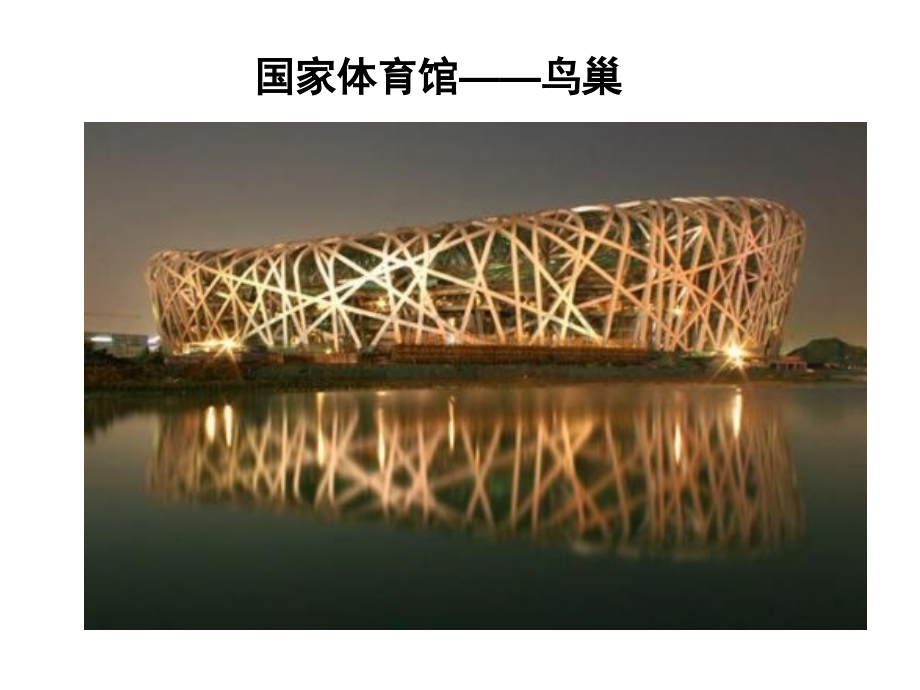

国家体育馆国家体育馆鸟巢鸟巢结构结构：从形式上讲：钢结构形成整体的巨型空间马鞍形钢 桁架编织式“鸟巢”结构。从材料上讲：看台地下1层为混凝土结构，地上7层 为钢筋混凝土框架，体育馆的外部为钢 结构，体育馆屋顶钢结构上覆盖了双层 膜结构。从结构体系上讲：体育馆的混凝土看台为剪力墙结 构。（是用钢筋混凝土墙板来代替框架 结构中的梁柱，能承担各类荷载引起的 内力，并能有效控制结构的水平力，这 种用钢筋混凝土墙板来承受竖向和水平 力的结构称为剪力墙结构）看台看台 钢筋混凝土结构 混凝土结构 剪力墙结构外部框架外部框架 钢结构 外部钢结构节点的焊接。整个建筑通过巨型网状结构联系，由结构的组件相互支撑，内部没有一根立柱。结构分析结构分析:鸟巢主结构的布置图 构成整体结构的主桁架立面展开图。在鸟巢的在鸟巢的主桁架的结主桁架的结构设计中，构设计中，多采用了三多采用了三角形稳定结角形稳定结构支撑。构支撑。鸟巢顶部主鸟巢顶部主结构平面图结构平面图 每个大跨度的主桁架通过之间的契合，搭建并通过与立面此结构、顶面次结构形成大跨度的空间结构体系。鸟巢顶鸟巢顶部平面部平面结构结构 鸟巢构建鸟巢构建时所搭建的时所搭建的临时支撑框临时支撑框架架鸟巢节点结构处理鸟巢节点结构处理
