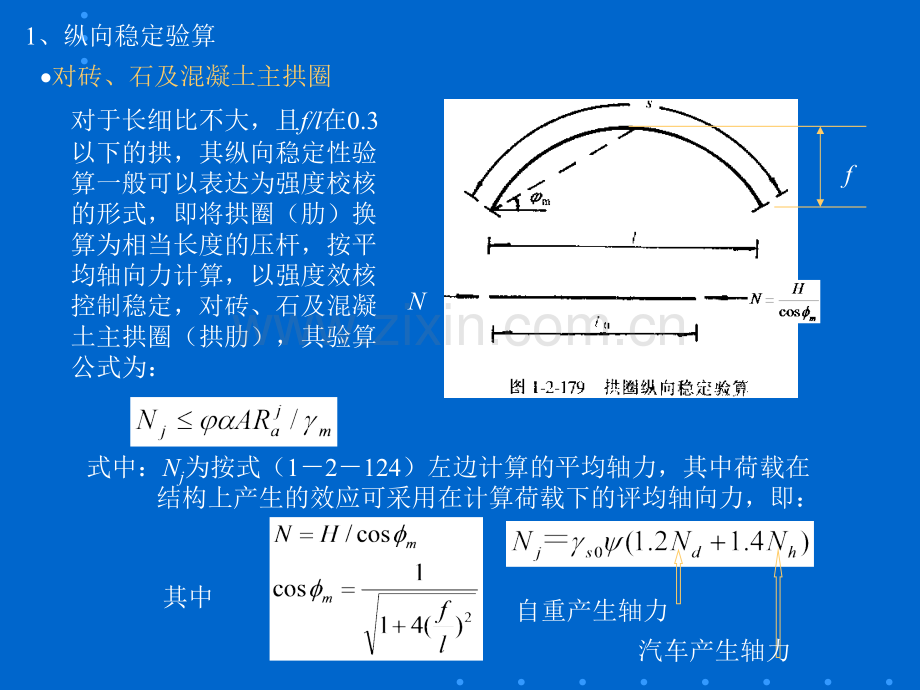

（二）稳定性验算 拱是以受压为主的构件，无论是施工过程中，还是成桥运营阶段，除要求其强度满足要求外，还必须对其稳定性进行验算。拱的稳定性验算分为纵向（面内）和横向（面外）两方面。大、中跨径拱桥是否验算纵、横向稳定与施工过程有关：有支架施 工，其稳定与落架时间有关，拱上建筑砌筑完后落架，可不验算纵 向稳定当主拱圈宽度较大（如小于跨度的1/20），则可不验算拱的横向 稳定性随拱桥所用材料性能的改善和施工技术的提高，拱桥跨径不断增大，主拱的长细比越来越大，施工和成桥运营状态稳定问题非常突出。1、纵向稳定验算N对于长细比不大，且f/l在0.3以下的拱，其纵向稳定性验算一般可以表达为强度校核的形式，即将拱圈（肋）换算为相当长度的压杆，按平均轴向力计算，以强度效核控制稳定，对砖、石及混凝土主拱圈（拱肋），其验算公式为：式中：Nj为按式（12124）左边计算的平均轴力，其中荷载在 结构上产生的效应可采用在计算荷载下的评均轴向力，即：其中f对砖、石及混凝土主拱圈自重产生轴力汽车产生轴力为受压构件的纵向弯曲系数，中心受压构件的纵向弯曲系数按公路桥 梁设计规范的有关规定采用，主拱为偏心受压构件时，按下式计算式中：为与砌体砂浆有关的系数，对于5号、2.5号、1号砂浆，分 别采用0.002、0.0025、0.004；对混凝土通常采用0.002对矩形截面非矩形截面拱稳定计算长度（换算为直杆的长度）=0.36s 无铰拱=0.54s 双铰拱=0.58s 三无铰拱矩形截面偏心受压构件在弯曲平面内的高度；弯曲平面内的回转半径。钢筋混凝土主拱圈当主拱（换算为直杆）的长细比较大时，可按临界力控制稳定，其检算公式为：式中：K1为纵向稳定安全系数：拱纵向失稳时的平均临界轴力，可根据临界水平推力HL计算；其中：E为主拱的弹性模量 Ix为主拱截面对水平主轴的惯性矩 l为拱的计算跨度 k1为临界推力系数，与拱的支承条件及失跨比等有关，可参照 表128选用注：考虑拱上建筑与主拱共同作用时，可将k1增大 倍；以上计算没有考虑拱轴在荷载作用下变形的影响2、横向稳定性检算宽跨度比小于1/20的拱桥、肋拱桥、特大跨拱桥以及无支架施工的拱圈均存在横向稳定问体，设计时必须检算，检算公式如下：式中：K2为纵向稳定安全系数：拱横向失稳时的平均临界轴力；对于板拱或采用单肋合龙时的拱肋，可以近似地用矩形等截面抛 物线双铰拱在均步竖向荷载作用下的横向稳定公式来计算临界力其中：Iy为主拱截面对竖直轴的惯性矩 k2为临界推力系数，与拱的支承条件及失跨比等有关，可参照 表129选用对于具有横向连接系的肋拱桥，其横向稳定计算非常复杂，一般采用电算程序计算3、刚度验算（三）动力性能验算五、施工阶段的主拱计算主拱的受力在不同的施工阶段是不同的，且与成桥后的主拱受力情况相差较大，必须验算施工阶段主拱的强度和稳定性。（一）缆索吊装施工阶段的主拱验算1、拱肋（箱）脱模吊运过程中的验算将预制拱肋（箱）顶起脱离底板模板时，应进行脱模验算可近似不考虑拱肋曲率，按直线梁计算，支点位置由千斤顶或吊机的吊点确定荷载拱肋（箱）自重力拱肋（箱）与底板与模板的粘着力，按1.5kN/m2计拱肋超重拱肋吊运过程（从预制场至悬挂位置）验算荷载拱肋（箱）自重力拱肋超重计算中应计入1.2的吊装动载系数吊点一般与脱模支点相同 吊运时，一般采用两个支点，如拱肋上下对称配筋，其吊点位置一般设值在离各段拱肋（箱）端头的0.22 0.24 处，并应位于拱肋（箱）弯曲平面形心轴以上，以防止拱段吊运中侧翻。为保证吊点位于拱肋（箱）弯曲平面形心轴以上，对于园弧拱，要求各段拱肋的吊环离中心线的距离 满足下式：对于悬链线，每段可近似按园弧考虑2、拱肋悬挂内力计算 以分三段吊装并用一根扣索悬挂边跨拱肋为例介绍，对于采用多段施工的拱桥，计算原理基本相同。（1）边段拱肋悬挂时扣索的计算扣索拉力T1、拱脚的水平反力H1和拱脚的竖向反力V1，可按下式计算由则拱肋自重为扣索与水平线的夹角，由于扣索的拉力随的减小而增大，因此（2）边跨拱肋悬挂时自重内力计算任意截面的i 内力可按下式计算弯矩竖直力水平力轴向力（3）边段拱肋（箱）在自重和中段拱肋自重R共同作用下的内力计算中段拱肋吊装合拢时，对边段悬臂端部的作用力大小很难准确确定。目前，一般按中段拱肋自重的1525作为中段合拢时对边段悬臂端部的作用力（R）。由右图，可以计算出在R作用下，扣索拉力 、支点水平反力 、竖向反力 为：任意截面 i 的内力为:弯 矩：轴向力：（4）边段拱肋重力和中段拱肋重力R共同作用的内力弯 矩：轴向力：（5）中段拱肋安装时的内力计算受力特点：中段拱肋在吊装合拢时，由于起重索放松过程很慢，往往在起重索部分受力的情况下，接头与拱座逐渐顶紧，拱肋已受轴向力作用，因此在设计时，虽然中段拱肋仍按简支于两边段悬臂端的梁来计算，但计算荷载则按中段拱肋自重的3050计算，计算的均布荷载为：3、施工加载计算箱形拱桥施工加载 的几个计算阶段裸拱箱纵缝混凝土横墙腹拱主拱实腹段填料腹拱填料路面和人行道工程施工加载计算步骤绘制计算截面的内力（弯矩、轴力）影响线（一般拱顶、拱脚、拱跨的1/8，1/4，3/8点）根据施工条件参考有关施工经验，初步拟定施工顺序在拱上按拟定程序施工拱上结构，计算其重力计算各计算截面的内力，并验算强度根据强度验算情况，调整施工加载顺序和范围4、施工加载挠度的计算和控制 施工加载程序确定后，还应计算施工加载各工序相应的各点挠度值，以便在施工过程中控制拱轴线的变形情况。当实测挠度过大或出现不对称变形等异常现象时，应立即分析原因，采用措施，及时调整加载程序。挠度的控制一般以拱顶、l/4，l/8点作为观测点。（二）悬臂拼装施工过程的主拱计算1、各伸臂阶段拱桁架自重产生的内力和挠度计算 悬臂桁架端部 i 点的挠度 点单位荷载作用下各杆件内力自重力作用下各杆件的内力各杆件的长度2、起吊框构时拱桁架产生的内力变形及挠度计算3、伸臂拼装拱桁架的连接设计与上弦拉杆计算4、箱形拱顶、底板加载过程中桁架的内力计算5、拱上建筑加载过程中主拱的内力计算6、顶板、底板加载过程中桁架的稳定验算
