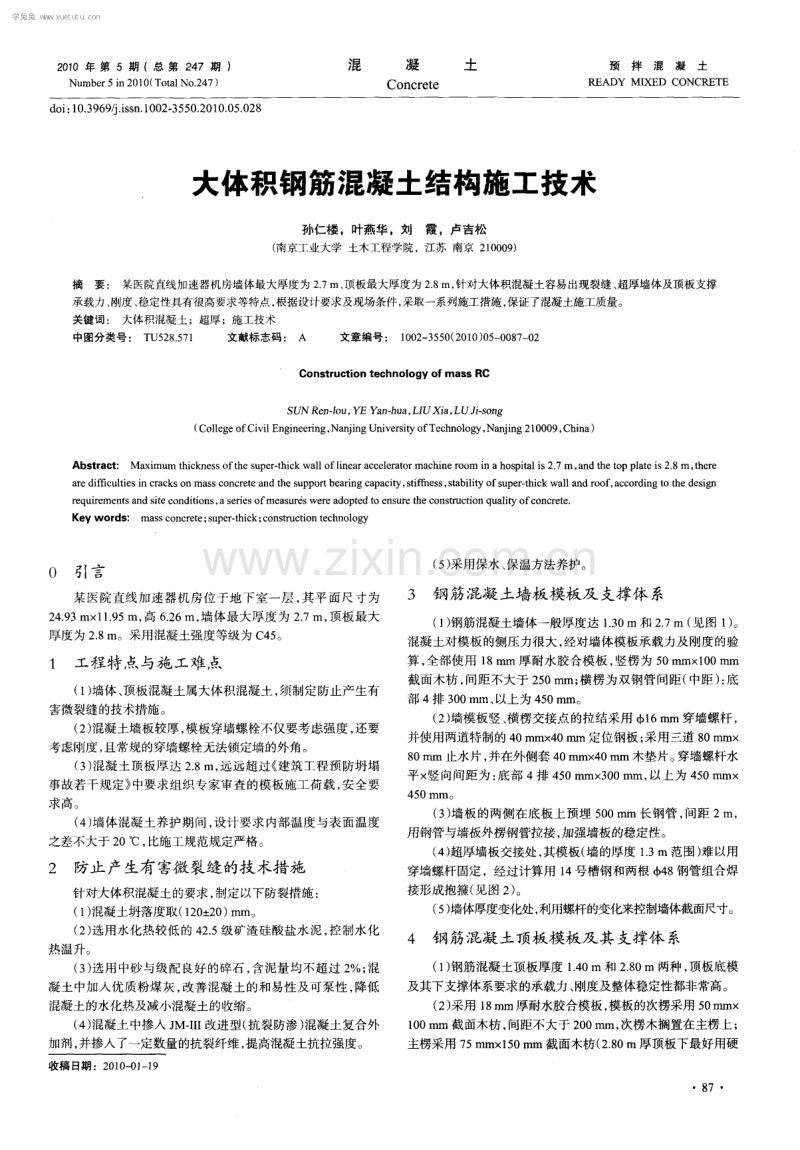

2 0 1 0年 第 5 期 (总 第 2 4 7 期 ) Nu mb e r 5 i n 2 01 0 ( To t a l No 2 4 7) 混 凝 土 Co nc r e t e 预拌混凝士 READY MI XE D CONCR ETE d o i ： 1 0 3 9 6 9 j i s s n 1 0 0 2 3 5 5 0 2 0 1 0 0 5 0 2 8 大体积钢筋混凝土结构施工技术 孙仁楼 。叶燕华 ，刘霞 ，卢吉松 ( 南 京工业大学 土木工程学院 ，江苏 南 京 2 1 0 0 0 9 ) 摘要 ： 某医院直线加速器机房墙体最大厚度为2 7 m、 顶板最大厚度为 2 8 m， 针对大体积混凝土容易出现裂缝、 超厚墙体及顶板支撑 承载力 、 刚度、 稳定性具有很高要求等特点 ， 根据设计要求及现场条件， 采取一系列施工措施 ， 保证了混凝土施工质量。 关键词 ： 大体积混凝土 ；超厚 ；施工技 术 中图分类号 ： T U5 2 8 5 7 1 文献标志码 ： A 文章编号 ： 1 0 0 2 3 5 5 0 ( 2 0 1 0 ) 0 5 0 0 8 7 0 2 Con s t r uc t i on t e ch nol ogy o f m a s s RC SUN Re n l o u， YE Ya n - hu a， L I UXi a， LU J i s o n g ( C o l l e g e o f C i v i l E n g i n e e r i n g ， Na n j i n g Un i v e r s i ty o f T e c h n o l o g y ， Na n j i n g 2 1 0 0 0 9 ， C h i n a ) Abs t r a c t ： Ma xi mu m t h i c k n e s s o f t h e s u p e r t h i c k wa l l o fl i n e a r a c c e l e r a t o r ma c hi n e r o o m i n a h o s p i ml i s 2 7 m， a n d t h e t o p p l a t e i s 2 8 m， the r e a r e d i ffi c u l t i e s i n c r a c k s o n ma s s c o n c r e t e a n d the s u p p o rt b e a r ing c a pa c i t y， s t i f f n e s s ， s t a b i l i t y o f s u pe r t hi c k wa l l a n d r o o f ， a c c o r d i n g t O the d e s i g n req u i r e m e n t s a n d s i t e c o n d i t i o ns ， a s e r i e s o f me a s u r d s we re a d o p t e d t o e n s u r e the c o n s t r u c t i o n q u a l i t y o f c o n c r e t e Ke y wor ds ： ma s s c o n c r e t e ； s u p e r - t h i c k； c o n s t r u c t i o n t e c h n o l o gy 0 引言 某医院直线加速器机房位于地下室一层， 其平面尺寸为 2 4 9 3 mx l 1 9 5 r ll ， 高 6 2 6 m， 墙体最大厚度为 2 7 1T I ， 顶板最大 厚度为2 8 m。采用混凝土强度等级为 C 4 5 。 1 工程特 点与施 工难点 ( 1 ) 墙体、 顶板混凝土属大体积混凝土， 须制定防止产生有 害微裂缝的技术措施。 ( 2 ) 混凝土墙板较厚， 模板穿墙螺栓不仅要考虑强度， 还要 考虑刚度， 且常规的穿墙螺栓无法锁定墙的外角。 ( 3 ) 混凝土顶板厚达 2 8 I l l ， 远远超过 建筑工程预防坍塌 事故若干规定 中要求组织专家审查的模板施工荷载， 安全要 求高。 ( 4 ) 墙体混凝土养护期间， 设计要求内部温度与表面温度 之差不大于 2 0， 比施工规范规定严格。 2 防止产生有害微裂缝的技术措施 针对大体积混凝土的要求， 制定以下防裂措施： ( 1 ) 混凝土坍落度取( 1 2 0 2 0 ) rai n 。 ( 2 ) 选用水化热较低的 4 2 5级矿渣硅酸盐水泥， 控制水化 热温升。 ( 3 ) 选 用 中砂 与级配 良好 的碎石 ， 含泥量 均不超过 2 ； 混 凝土中加入优质粉煤灰， 改善7 昆 凝土的和易性及可泵性 ， 降低 混凝土的水化热及减小混凝土的收缩。 ( 4 ) 混凝土中掺入 J M I I I 改进型( 抗裂防渗 ) 混凝土复合外 加剂， 并掺入了一定数量的抗裂纤维， 提高混凝土抗拉强度。 收稿 日期 ：2 0 1 0 - 0 1 1 9 ( 5 ) 采用保水 、 保温方法养护。 3 钢 筋混凝 土墙板模板及 支撑体 系 ( 1 ) 钢筋混凝土墙体一般厚度达 1 3 0 m和 2 7 F I 1 ( 见图 1 ) 。 混凝土对模板的侧压力很大， 经对墙体模板承载力及刚度的验 算 ， 全部使用 1 8 l n m厚耐水胶合模板 ， 竖楞为 5 0 mmx l O 0 n l i n 截面木枋 ， 间距不大于 2 5 0 mm； 横楞为双钢管间距( 中距 ) ： 底 部 4排 3 0 0mm、 以上 为 4 5 0i n l -r l 。 ( 2 ) 墙模板竖、 横楞交接点的拉结采用 + 1 6 m m穿墙螺杆， 并使用两道特制的 4 0 m mx 4 0 tu r n定位钢板； 采用三道 8 0 mn a x 8 0 1 Y l l n止水片， 并在外侧套 4 0 mmx 4 0 rai n 木垫片。 穿墙螺杆水 平 x 竖向 间距 为 ： 底部 4排 4 5 0mmx 3 0 0mit t ， 以上为 4 5 0 mmx 45 0 ton i 。 ( 3 ) 墙板的两侧在底板上预埋 5 0 0 m m长钢管 ， 间距 2 i n ， 用钢管与墙板外楞钢管拉接， 加强墙板的稳定性。 ( 4 ) 超厚墙板交接处 ， 其模板 ( 墙的厚度 1 _3 i n范 围) 难以用 穿墙螺杆固定，经过计算用 1 4号槽钢和两根 d M8钢管组合焊 接形成抱箍( 见 图 2 ) 。 ( 5 ) 墙体厚度变化处， 利用螺杆的变化来控制墙体截面尺寸。 4 钢 筋混凝 土顶板模板及 其 支撑体 系 ( 1 ) 钢筋混凝土顶板厚度 1 4 0I r l 和 2 8 0 m两种， 顶板底模 及其下支撑体系要求的承载力 、 刚度及整体稳定性都非常高。 ( 2 ) 采用 1 8 h i m厚耐水胶合模板， 模板的次楞采用 5 0 i n r f l x 1 0 0 mm截面木枋， 间距不大于 2 0 0 mm， 次楞木搁置在主楞上； 主楞采用 7 5 mmx l 5 0 m l T l 截面木枋( 2 8 O m厚顶板下最好用硬 8 7 学兔兔 w w w .x u e t u t u .c o m 。 。 【 7 20 0 一 l l 。 l 0 H I l l0 2 5 I l 0 ,z _ J , J f f ： = _ 0 。 甘 一 0 0 - n n 昌 厂 ， ， = 一 0 口 v， ， 一 5 【 7 乡 毫 ， ， _ l， 伪 = 0 0 一 iL 毋 0 i 0 n 7 7 Z Z A = 0 8 些 4 量 n _一 T l0 日 r l 3 6 0 0 l 3 6 0 0 l 3 5 0 0 12 3 7 5 11 3 12 5 图 1 直线加速器机房平面图( 单位： mm) 1 l 1 4 8 槽钢 巾 ， 钢管 枋 一 Y l l 6 对拉 螺栓 槽钢与钢 管焊接 1 一 J 图 2 墙体交接处模板加固示意图 木) ， 主楞搁置在可调支托上， 通过可调支托将力传给立杆。 ( 3 ) 1 4 0 m厚的顶板处立杆的纵横向支撑间距为 4 0 0 1 T I I Y I X 6 0 0 mi 1 ( 即模板主楞间距为 6 0 0 mm) ， 2 8 0 m厚顶板处立杆间 距为 4 0 0 m mx 4 0 0 mm( 即模板主楞间距为 4 0 0 m m) 。 ( 4 ) 为加强顶板支撑的刚度， 排架的纵横水平拉杆间距为： 竖向不大于 1 2 1T I 设一道， 最上一道水平拉杆应紧靠可调支托的 下端 ， 每6 m不少于一道双向剪刀撑。 88 5 混凝土养护与保温和测温 5 1 混凝土养护与保温 经计算， 混凝土养护结合采用保温法与蓄水法进行温度控制。 ( 1 ) 保温法养护采用 3层塑料薄膜和 2 层草帘覆盖。即在 墙板外侧面挂上 3 层塑料薄膜和2层草帘的覆盖。 要求在控制 内表温差的前提下 ， 尽可能推迟保温层开始覆盖的时间， 因为 过早进行保暖， 势必增加混凝土的最高温升， 对减少外约束应 力不利。混凝土保温时间最好安排在混凝土接近或达最高温升 时进行 。 ( 2 ) 蓄水法养护待顶板混凝土表面可以上人， 现场以人踩 无脚印为准。 采用黏土标准砖砌筑 1 2砖 2 0 c m高蓄水池， 并用 1 ： 2水泥砂浆粉刷。 蓄水深度 1 5 - 2 O c m， 利用水具有一定的隔热 保温效果使 昆 凝土在预定时间内具有一定的抗裂强度， 从而达 到裂控 目的。 5 2测 温 ( 1 ) 混凝土测温采用 J D C 一 2型测温仪及其配套的测温线。 在混凝土养护期间， 提供混凝土内部与表面温度之差的预兆信 息 ， 控制温度 差不 大于 2 0 ， 若 出现不 良的预兆信息时 ， 及时 加强保温工作。 ( 2 ) 测温点设四处， 每处测温点数根据实际截面需要布置， 竖直位置为内、 外墙板的墙顶下 1 0c m、 H 4 、 H 2 ( H为墙高) 和顶 板的板顶下 1 0 c m、 h 2 ( h顶板高) 、 板底上 1 0 c m处( 见图3 o ( 3 ) 混凝土入模后即由专人观测， 观测频次先密后疏， 以确 保温度测值的连续性并测得最大值和最小值为原测。 正式观测 从混凝土人模后 开始 ， 7 d内 1 次 4 h ， 1 4 d内 1 次 6 h ， 2 8 d内 1 次 1 2h ， 总的观测时间为 2 8 d 。 6结语 ( 1 ) 一年多实际观察， 该机房未出现裂缝 ， 混凝土施工质量 良好， 收到显著的防裂效果。 ( 2 ) 通过有效的紧固及支撑系统， 其混凝土结构几何尺寸 准确、 内实外光， 满足了使用功能要求， 得到各方的高度评价。 ( 3 ) 混凝土测温结果表明， 混凝土内外温差 没有超过 2 0、 降温速率也控制在1 5 d ， 满足设计要求 ， 热工计算的混凝 土内部温度最高值与实测最高值基本吻合。 参考文献 ： 1 G B 5 0 2 0 4 -2 0 0 2 ， 混凝土结构工程施工质量验收规范 s 】 北京： 中国 建筑工业出版社 ， 2 0 0 2 【 2 2 江正荣建筑施工计算手册【 M 】 北京： 中国建筑工业出版社， 2 0 0 1 f 3 J 建筑施工手册( 第四版) M 】 北京 中国建筑工业出版社， 2 0 0 3 作者简介： 孙仁楼( 1 9 8 2 一 ) ， 男， 硕士研究生。 单位地址： 南京市中山北路2 0 0 号 2 5 4 信箱( 2 1 O o o 9 ) 联 系电话 ： 1 5 8 5 0 5 9 3 6 4 0 学兔兔 w w w .x u e t u t u .c o m
