机柜设计标准介绍.pptx

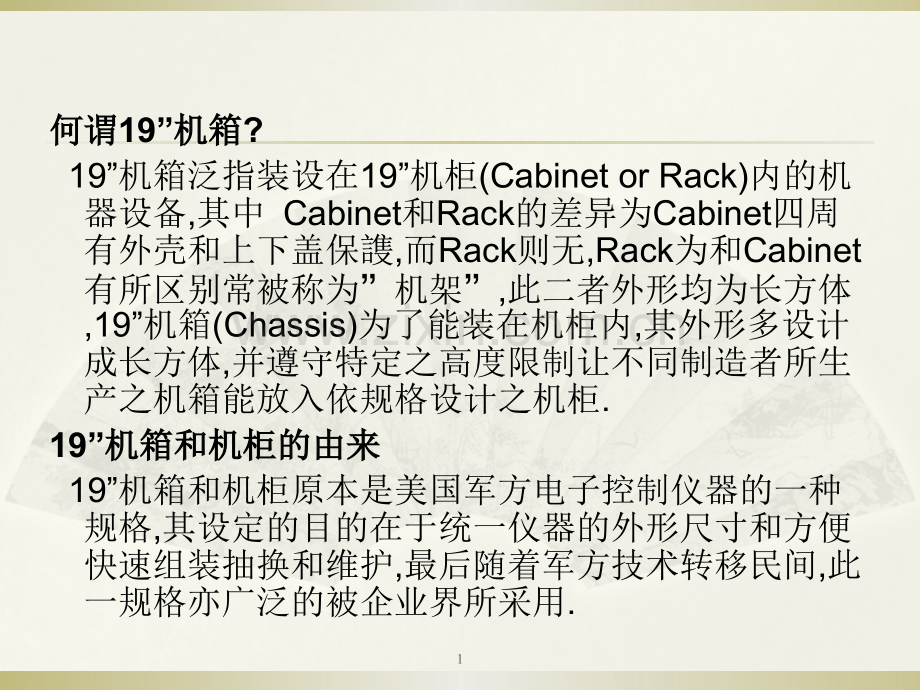

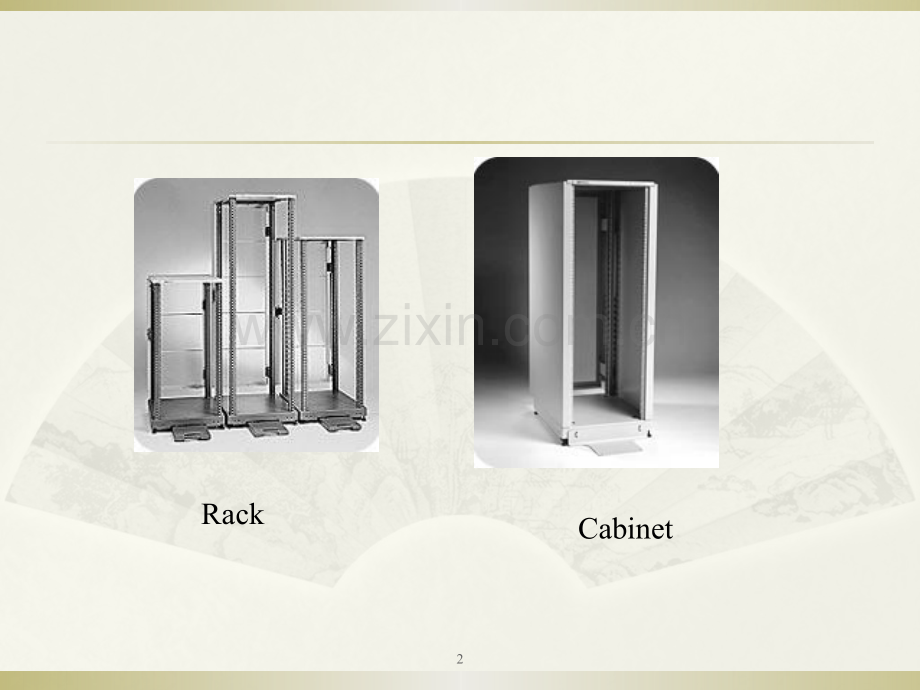

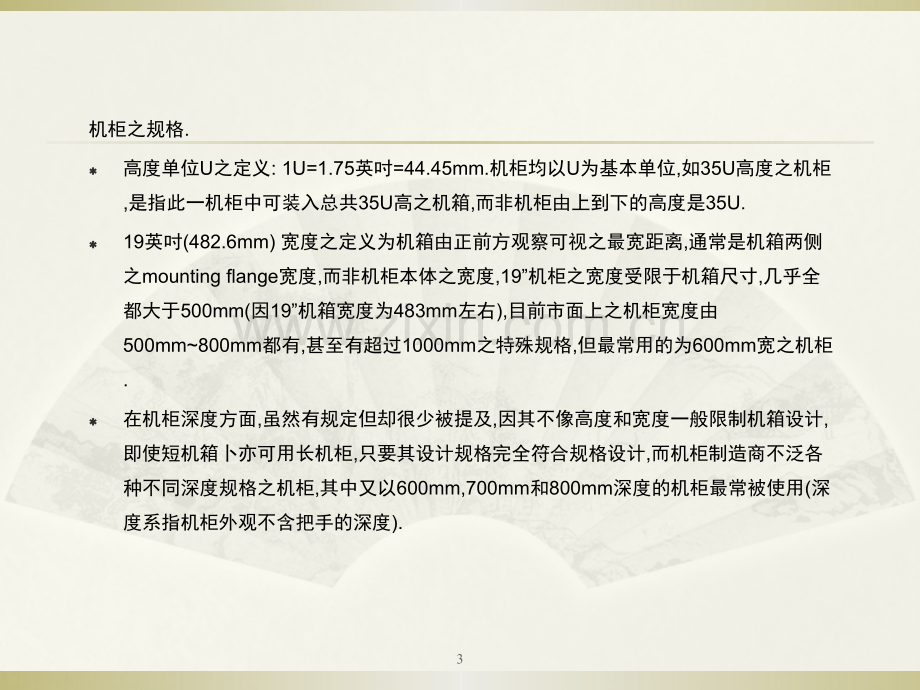

何谓何谓19”机箱机箱?19”机箱泛指装设在19”机柜(Cabinet or Rack)内的机器设备,其中 Cabinet和Rack的差异为Cabinet四周有外壳和上下盖保謢,而Rack则无,Rack为和Cabinet有所区别常被称为”机架”,此二者外形均为长方体,19”机箱(Chassis)为了能装在机柜内,其外形多设计成长方体,并遵守特定之高度限制让不同制造者所生产之机箱能放入依规格设计之机柜.19”机箱和机柜的由来机箱和机柜的由来 19”机箱和机柜原本是美国军方电子控制仪器的一种规格,其设定的目的在于统一仪器的外形尺寸和方便快速组装抽换和维护,最后随着军方技术转移民间,此一规格亦广泛的被企业界所采用.12CabinetRack机柜之规格.高度单位U之定义:1U=1.75英吋=44.45mm.机柜均以U为基本单位,如35U高度之机柜,是指此一机柜中可装入总共35U高之机箱,而非机柜由上到下的高度是35U.19英吋(482.6mm)宽度之定义为机箱由正前方观察可视之最宽距离,通常是机箱两侧之mounting flange宽度,而非机柜本体之宽度,19”机柜之宽度受限于机箱尺寸,几乎全都大于500mm(因19”机箱宽度为483mm左右),目前市面上之机柜宽度由500mm800mm都有,甚至有超过1000mm之特殊规格,但最常用的为600mm宽之机柜.在机柜深度方面,虽然有规定但却很少被提及,因其不像高度和宽度一般限制机箱设计,即使短机箱卜亦可用长机柜,只要其设计规格完全符合规格设计,而机柜制造商不泛各种不同深度规格之机柜,其中又以600mm,700mm和800mm深度的机柜最常被使用(深度系指机柜外观不含把手的深度).3高度H80012001600200022002600高度安装空间H115U24U33U42U47U56U宽度B600700800深度D30060070080010004机柜尺寸系列机柜尺寸系列机柜的高度H机柜的宽度B机柜的深度D 5机柜外形尺寸 6机架安装尺寸机架安装尺寸插箱面板宽度b482.6(19in)609.6(24in)插箱宽度安装尺寸B01.6465592机架宽度安装空间B1 450577一般设计要求：机架在高度方向的安装孔为：9.5 mm9.5 mm方孔凡间距不大于1m的任意两个安装孔的间距公差为0.4mm。机架与插箱宽度方向的安装尺寸:机架在宽度方向上的安装插箱空间尺寸B1。机架与插箱在宽度方向的安装尺寸B0。7机柜高度方向安装尺寸 8机架与插箱面板高度方向的安装 9机架与插箱宽度方向的安装尺寸 19”机箱产品的种类机箱产品的种类.机柜的优点在于提供机箱安全保护和扩充的便利性,早期常用于工业控制机台,近几年由于网络的发展,网络通讯设备也开始大量使用;因此其产品的种类大致可区分成办公室用和工业用产品两大类:办公室用产品Server.Telcom产品Internet/Intranet产品其它计算机周边相关产品工业用产品(Industrial PC)Control Panel其它机器辅助相关产品10EAR FLANGE MOUTING HOLE11机箱必须设计左右侧耳用于机箱和机柜的规定，图中给出了机箱侧耳的开孔尺寸和形状PANEL SLOT FOR ASSEMBLY12机箱设计时外观和机柜的关系.外观尺寸:机箱受限于机柜的尺寸限制,因此设计时需考虑下列几点:在高度方面;由于高度以U为单位,1U为1.75”或44.45mm,因此如果1U机箱的高度不可超出44.45mm,为了堆栈和拆装方便,通常设计成44mm以下,以此类推即使不同U之机箱其实际高度亦比该U少一些,让机柜内每一台机箱之箱有间隙而不会影响组装和拆卸.在宽度方面;19”机柜在内部四个角落都有钣金件(或铝矩形)支柱用以支撑机柜和固定机箱,因此其内部宽度只有450mm(约17.7”左右)可装机箱,而非有19”宽度可装机箱,且机箱在设计上为要考量组装性,不可能宽度设定成450mm,通常不会超过440mm,左右会各留5mm间隙,若有考虑在两侧装设滑轨(装滑轨的机箱高度都比较低,大都不会超过4U高度)以方便机箱拆装和保养时,机箱还要再缩小宽度,常用的滑轨厚度有1020mm不等,双边都要装滑轨,扣除两倍的厚度,如此机箱宽度就更窄了.在深度方面;深度要考虑的就是机箱在机柜内必需有空间散热,跑线和其它机构的安排,由于左右两侧空间不大,只好利用前后方的空间了,通常前后各有75mm以上的空间(和固定架位置有关),因此600mm的机柜其机箱深度最好设计在450mm以下.13机柜固定孔机柜固定孔:机箱放入机柜时必需由两侧固定,其固定孔通常在mounting flange上,其位置尺寸如图所示,图中尺寸在宽度标示上有3个,每个尺寸又各有三个数字,其中最上层的尺寸为19英吋机柜的标准尺寸(即450,465,483.4三个尺寸),三个尺寸所代表的意义如下:450mm机箱可放入机柜内之最宽距离.465mm机箱和机柜之固定孔的间距.483.4mm机箱上mounting flange两侧可容许之最宽距离.31.8mm1U高度内之两个固定孔距离,若1U高度内有三个固定孔时,其固定孔之间距为31.8mm的一半15.9mm.12.7mm两个U之间最近的固定孔距离,即上面U的最下方固定孔和下面U的最上方固定孔距离,因此1U和1U之相接合位置在12.7mm距离的正中间.6.75机箱在最上方(或最下方)的固定孔和机柜内侧上端(或下端)之间的距离.14
