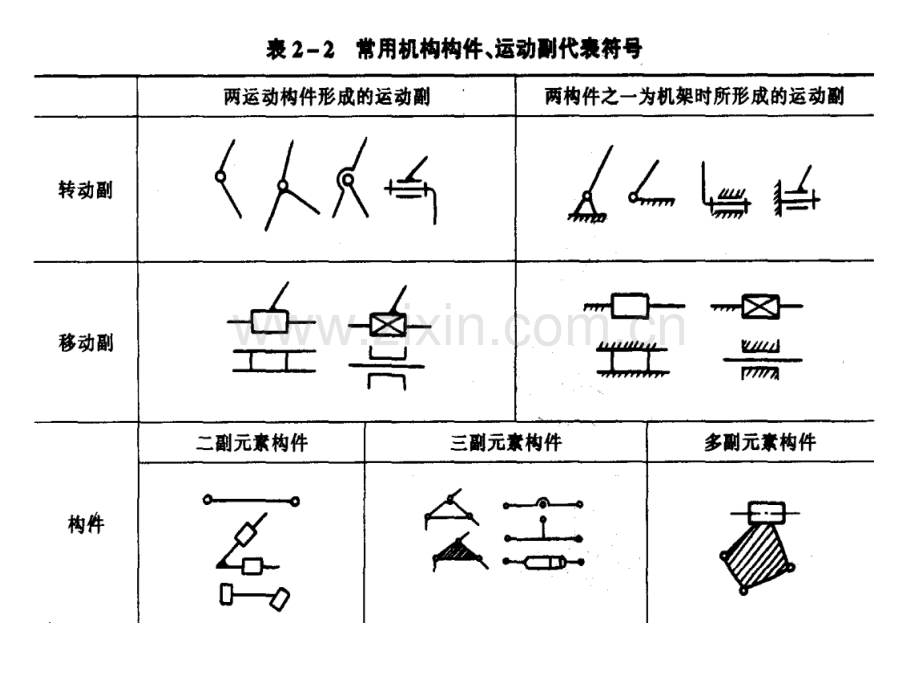

机构运动简图的绘制机构运动简图的绘制 绘制方法及步骤：绘制方法及步骤：（1 1）搞清机械的构造及运动情况，沿着运动传递路线，）搞清机械的构造及运动情况，沿着运动传递路线，查明组成机构的构件数目、运动副的类别及其位置；查明组成机构的构件数目、运动副的类别及其位置；（2 2）选定视图平面；）选定视图平面；（3 3）选适当比例尺，作出各运动副的相对位置，再画）选适当比例尺，作出各运动副的相对位置，再画出各运动副和机构的符号，最后用简单线条连接即得机出各运动副和机构的符号，最后用简单线条连接即得机构运动简图。构运动简图。举例举例 1 小型压力机小型压力机举例举例 2 内燃机内燃机例2-1绘制图2-4所示牛头刨床机构的运动简图。(1)从主动件开始，按运动传动顺序，分析各构件之间相对运动性质，并确定联接各构件的运动副类型。(2)合理选择视图。本题选择与各回转轴线垂直的平面作为视图平面。(3)合理选择长度比例尺(m/mm)，绘制机构运动简图，如图2-5所示。图2-4图2-5
