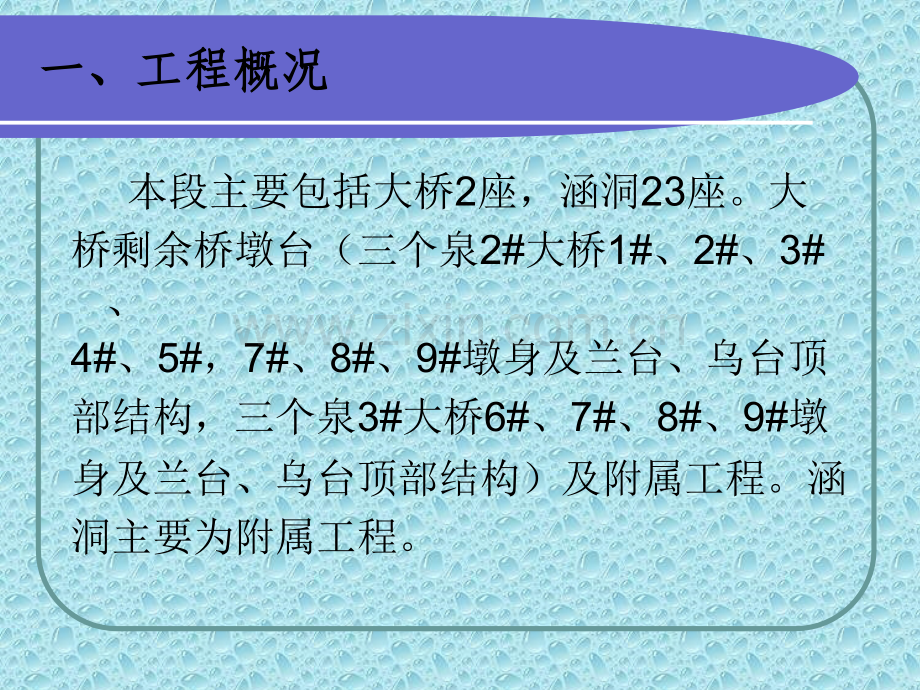

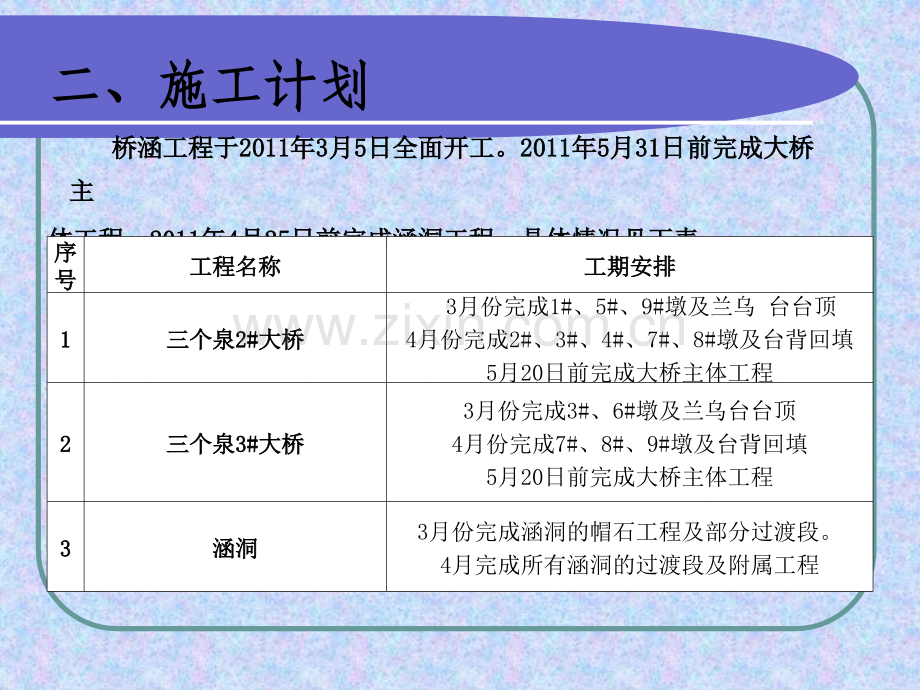

一、工程概况一、工程概况 本段主要包括大桥2座，涵洞23座。大桥剩余桥墩台（三个泉2#大桥1#、2#、3#、4#、5#，7#、8#、9#墩身及兰台、乌台顶部结构，三个泉3#大桥6#、7#、8#、9#墩身及兰台、乌台顶部结构）及附属工程。涵洞主要为附属工程。二、施工计划二、施工计划 桥涵工程于桥涵工程于20112011年年3 3月月5 5日全面开工。日全面开工。20112011年年5 5月月3131日前完成大桥日前完成大桥主主 体工程，体工程，20112011年年4 4月月2525日前完成涵洞工程。具体情况见下表：日前完成涵洞工程。具体情况见下表：序序号号工程名称工程名称工期安排工期安排 1 1三个泉三个泉2#2#大桥大桥 3月份完成1#、5#、9#墩及兰乌 台台顶4月份完成2#、3#、4#、7#、8#墩及台背回填5月20日前完成大桥主体工程2 2三个泉三个泉3#3#大桥大桥3月份完成3#、6#墩及兰乌台台顶4月份完成7#、8#、9#墩及台背回填5月20日前完成大桥主体工程3 3涵洞涵洞3月份完成涵洞的帽石工程及部分过渡段。4月完成所有涵洞的过渡段及附属工程 桥涵作业队组织机构图队长副队长安全负责人质量负责人技术负责人材料负责人实验负责人桥梁一班涵洞二班桥梁二班涵洞一班中铁二十一局兰新铁路第二双线一工区 桥涵班组人员配备桥涵班组人员配备 序号序号工种名称工种名称桥梁桥梁一班一班桥梁二桥梁二班班涵洞一涵洞一班班涵洞二涵洞二班班备注备注1 1管理人员管理人员1 11 11 11 1管理工作管理工作2 2技术员技术员1 11 12 22 2技术指导技术指导3 3试验人员试验人员2 22 24 44 4试验工作试验工作4 4混凝土工混凝土工2020202020202020浇注混凝土浇注混凝土5 5钢筋工钢筋工2525202020202020钢筋加工安装钢筋加工安装6 6模板工模板工1515101010101 1钢架安装钢架安装7 7电工电工2 22 23 33 3电力维护电力维护8 8电气焊工电气焊工6 66 65 55 5构件加工构件加工9 9修理工修理工3 33 33 33 3机械修理机械修理1010机械司机机械司机5 55 55 55 5各种机械司机各种机械司机1111普通工普通工1010101010101010杂工杂工 机械配备序序号号名称名称规格型号规格型号单位单位数量数量1 1汽车吊机汽车吊机25t25t台台22 2汽车平板车汽车平板车15t15t辆辆13 3发电机组发电机组250Kw250Kw台台24 4插入式振捣棒插入式振捣棒50/50/8080台台105 5钢筋弯曲机钢筋弯曲机GT-40GT-40台台26 6套丝机套丝机台台17 7切割机切割机GQ-40GQ-40台台28钢筋调直机钢筋调直机GW-40GW-40台台19 9电焊机电焊机20Kw20Kw台台3三、施工方案三、施工方案 本桥桥墩均为实体墩高度在12m以下，最高墩11m，最低墩4m。采用大块钢模板一次整体浇筑成型，钢模板分节拼装，每节高度按2m设置，模板采取加强板肋及外部加固方案，不使用对拉筋等措施，以减少混凝土孔洞。混凝土通过泵送入模，墩身模板和钢筋采用汽车起重机、塔吊垂直吊装作业。墩身浇筑完成后先带模浇水养生，拆模后覆塑料膜养生，加土工布套子防风蚀。施工工艺详见下图：桥墩施工工艺流程框图 桥台施工工艺流程图桥台施工工艺流程图 桥梁附属工程桥梁附属工程锥体准确放样后，并每测加宽锥体准确放样后，并每测加宽30cm30cm，填料采用滤水性好，填料采用滤水性好的砂类土，每层厚的砂类土，每层厚202025cm25cm，振动冲击夯夯实。等整修边，振动冲击夯夯实。等整修边坡时再把多余的土刷去，填土密实度要达坡时再把多余的土刷去，填土密实度要达90%90%以上。以上。锥体护坡及检查台阶在填方基本稳定后施工，坡面须锥体护坡及检查台阶在填方基本稳定后施工，坡面须挂线，砌面要平顺，砌石时杜绝边砌边补土。坡面铺砌自挂线，砌面要平顺，砌石时杜绝边砌边补土。坡面铺砌自下而上分段进行，垫层按设计要求分层做好，边做垫层边下而上分段进行，垫层按设计要求分层做好，边做垫层边砌石，同时按设计做好沉降缝、泄水孔。浆砌片石用挤浆砌石，同时按设计做好沉降缝、泄水孔。浆砌片石用挤浆法砌筑，砂浆用搅拌机拌合。法砌筑，砂浆用搅拌机拌合。桥梁附属工程桥梁附属工程墩台上的附属设备一般有通信支架、围栏、吊栏和防落梁装置等。在灌注混凝土时预先埋设螺栓、型钢等，待墩台施工完毕后再安装各种附属设备。对预埋的铁件，要按设计位置埋设，左右位置、水平高度、垂直方向要正确无误。捣固混凝土时要对预埋铁件加以保护，不因震动而产生位移或倾斜。各种墩台附属设备避免在建成后凿孔安装。2 2、涵洞工程施工流程图、涵洞工程施工流程图测量放样绑扎底板钢筋立模浇筑混凝土立墙身及顶板内膜绑扎墙身及顶板钢筋立外膜浇筑墙身及顶板混凝土拆模地基处理基坑开挖养护养护 涵洞附属涵洞附属 涵洞附属工程主要包括：两侧台背、涵顶土C25混凝土沟床铺砌。C25混凝土块锥体铺砌涵背填土严格按规范要求施工，两侧对称夯填涵顶填土厚度大于1m时，方可允许施工机机械通过，防止混凝土出现开裂等人为破坏。四、质量保证措施四、质量保证措施 工区设立质量管理领导小组，下设安全质量部，配专职质检工程师，工区设立质量管理领导小组，下设安全质量部，配专职质检工程师，作业班组设兼职质检员，从事本项目的管理人员、技术人员都具有相应的专作业班组设兼职质检员，从事本项目的管理人员、技术人员都具有相应的专业技术职称并通过了铁道部组织的铁路客运专线学习，并取得了资格证书。业技术职称并通过了铁道部组织的铁路客运专线学习，并取得了资格证书。工区下设工地试验室，配备专职试验人员，根据建设单位及监理要求工区下设工地试验室，配备专职试验人员，根据建设单位及监理要求制制定试验工作实施细则，并指导各工区试验人员工作。各工区设工地试验室，定试验工作实施细则，并指导各工区试验人员工作。各工区设工地试验室，通过先进的检测试验手段，配合工地质检工程师和监理工程师进行全面的施通过先进的检测试验手段，配合工地质检工程师和监理工程师进行全面的施工质量控制。详见质量管理组织机构框图。工质量控制。详见质量管理组织机构框图。质量管理组织机构框图质量管理组织机构框图 各作业队专职质检员和各班组兼职质检员施工过程质量信息采集、管理；品质保证的评估与管理；各种质量保证措施咨询、汇报监管、指导政府质量监督管理部门；建设单位、监理单位集团公司质量管理部门工区质量管理领导小组组 长：工区长副组长：副工区长工区总工安全质量部计划财务部工程管理部物资设备部质量管理组织机构框图中心试验室五、五、工期保证措施工期保证措施1、建立严密的工期保证组织机构。投入技术力量配备强，技术工种全的施工队伍，健全岗位责任制，从组织上、制度上、措施上保证总工期的实现。2、加强工期进度计划的制定及贯彻落实。工程开工后，编制慎密的网络计划，组织均衡流水作业，对主要项目集中力量，狠抓重点，攻克难点，加快施工进度。严格按网络计划编制作业计划，并根据实施过程中进度及时调整，确保网络计划的实现。抓好各工序的后勤保障工作，控制循环作业时间，减少工序搭接时间，提高施工进度，确保实现总工期。工期保证措施工期保证措施3、确保各项资源及时或提前供应到位。物资保证措施加强物资的选配，并严格确保所选物资的质量。提前进行材料计划的提报，并严格按施工计划落实，适当储备。把握好建筑材料的旺淡季特点，超前调查和预测市场供应情况。在工程施工准备阶段，进行详细调查，选择足够的供料场，结合施工组织设计中的分阶段材料需求量，通过自采、购买等多种途径，保证及时供应。设备保证措施调配精良的机械设备投入施工以满足施工需要，通过提高施工机械化作业程度和劳动生产率，加快施工进度，确保施工工期。同时在施工中做好对机械设备的维修和保养，提高机械设备完好率，保证机械设备出勤率90以上，确保施工顺利进行。工期保证措施工期保证措施资金保证措施加强财务管理，保证专款专用。人员保证措施加强施工管理、技术管理、设备管理的力度，全面负责本工程实施；根据施工组织进度动态及时的调整施工队伍安排及人员组成。技术保证措施提前做好施工准备，组织复测验收，技术资料复核。在原设计与现场不符合的情况下及时与建设、设计、监理单位联系，坚持先批准、后变更，先变更、后施工的原则进行施工。建立完善的质保体系，通过严格的技术质量管理制度和行之有效的质量保证措施，确保各项工程施工一次合格，避免返工。工期保证措施工期保证措施4、意外情况下保证工期的措施遇到气候恶劣等人力不可避免的自然灾害时，及时调整网络计划，精心组织，仔细安排，力保关键工序不受影响。遇到基底土质与设计资料不符时，积极与设计单位联系，申请进行基底处理或变更，待基底进行处理后或变更批复后，集中人力、物力，力保工程如期完成。设备的保养维修工作将是后勤保障工作的重点。我们将抽调业务精、责任心强的工作人员，加强机械设备保养。要设立固定的机械设备维修基地，做到一般机械故障及时修复，满足现场使用要求。另外还要加强现场施工人员的生活供应，创造良好的生活、工作环境，解决后顾之忧，保证每个职工精神饱满地投入工作。五、五、安全措施安全措施桥涵施工提前采取防洪措施，如基坑四周设排水设施、设备和材料置于高处，确保汛期堤防、人员、设备、材料和工程的安全。基坑开挖时根据设计要求或地质情况按规定的基坑边坡分层下挖，严禁局部开挖深坑或从底层向四周掏土的方法施工。在基坑顶面边坡以外的四周开挖排水沟，并经常保持畅通。基坑周边设安全围栏。基坑上部有动载时，坑边缘与动载间预留一定距离的护道或采取加固措施。高桥墩身施工，要严格执行高处作业安全规定。施工现场吊装安全工作，按照吊装安全技术规程要求操作。五、五、安全措施安全措施作业场内桥梁施工安全技术措施：1、设有平面布置图，临时道路、通道在狭窄、陡坡、急弯、穿越电力通讯地段设置交通标志，大型施工机械及特种车辆通过时设有专人负责指挥，有明显的警示标志。2.、存放易燃、易爆物品的仓库要与生活生产房屋保持一定安全距离并有专人防守。3、在施工区内设置标准的安全标志，以引起职工对现场不安全因素的注意，对威胁安全与健康的物体和环境作出快速反应。4、桥墩施工前，必须搭好脚手架及作业平台，并在平台外设栏杆。墩高在10m以上时，应加设安全网。脚手架的搭设符合安全技术规程的规定。立杆间距、杆件联系、剪刀撑安设要按规定执行，并经有关技术人员检验合格后方可投入使用。五、五、安全措施安全措施 5、人工搬运和绑扎钢筋时，互相配合，同步操作。在已安装的钢筋上不得行走，必须架设交通跳板，或搭脚手架。6、桥墩台整体模板吊装前，使模板连接牢固，内撑、拉杆、箍筋上紧，吊点正确牢固。起吊时，拴好溜绳，并听从信号指挥，不得超载。7、混凝土灌注采用吊斗时，吊斗的升降应设专人指挥，落斗前，下部的作业人员必须躲开，不得身倚栏杆推动吊斗，严禁吊斗碰撞模板及脚手架。8、高处作业处应有牢靠的立足处，必须视具体情况配置安全网、栏杆等安全设施以防止工人、工具或物体、材料坠落。9、高处作业人员必须配带安全用具，并且连接牢靠稳固。高处作业人员腰间要系安全带，脚下要穿软底防滑鞋，决不能穿拖鞋、硬底鞋和带钉易滑的鞋。安全生产保证体系图安全生产保证体系图 安全生产保证体系图安全领导小组组长：工区长副组长：副工区长、工区总工工程管理部各作业队物资设备部计划财务部综 合 部安全质量部大风情况下桥涵安全措施大风情况下桥涵安全措施 本段地理位置特殊，位于三十里风区中，气候条件恶劣，对施工本段地理位置特殊，位于三十里风区中，气候条件恶劣，对施工质量、安全、工期影响较大。特别是对桥的施工，为此我工区对大质量、安全、工期影响较大。特别是对桥的施工，为此我工区对大风天气桥的施工安全做出以下几点措施：风天气桥的施工安全做出以下几点措施：1、按照预防为主、预防与应急相结合的原则完善大风防御措、按照预防为主、预防与应急相结合的原则完善大风防御措施、应急处置流程和相应管理办法；施、应急处置流程和相应管理办法；2、及时了解一周的天气情况，提前做准备；、及时了解一周的天气情况，提前做准备；3、加固或拆除标语牌、桥墩悬挂物、易倒指示牌；、加固或拆除标语牌、桥墩悬挂物、易倒指示牌；4、开展房屋、标语牌等抗风能力的风险隐患排查；、开展房屋、标语牌等抗风能力的风险隐患排查；5、加强大风天气下的安全生产知识培训；、加强大风天气下的安全生产知识培训；6、控制一切火源的存在；、控制一切火源的存在；7、禁止一切工程施工、禁止一切工程施工;8、加固未施工桥墩的钢筋、加固未施工桥墩的钢筋,以免被损坏；以免被损坏；六、总结六、总结以上就是我工区在以上就是我工区在20112011年度桥涵施工生产计年度桥涵施工生产计划内容。划内容。可能会有不够完善的地方，希望各位专家指可能会有不够完善的地方，希望各位专家指出以便我工区能够顺利完成出以便我工区能够顺利完成20112011年度的生产年度的生产计划；计划；中铁二十一局集团中铁二十一局集团兰新铁路第二双线兰新铁路第二双线LXTJ7标一工区标一工区
