桩基础工程定额工程量计量.pptx

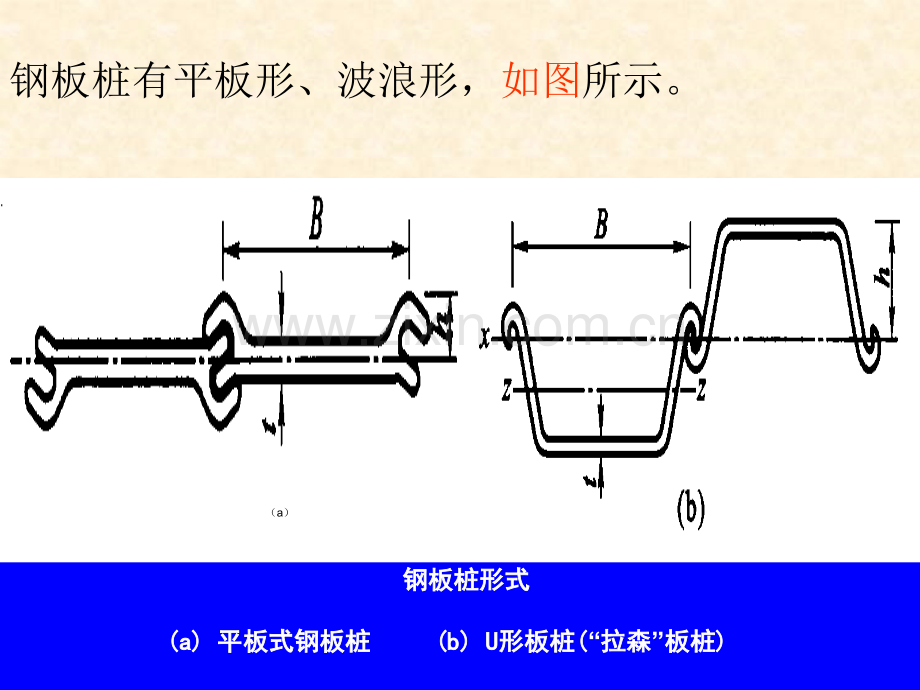

钢板桩有平板形、波浪形，如图所示。钢板桩形式钢板桩形式(a)(a)平板式钢板桩平板式钢板桩 (b)U(b)U形板桩形板桩(“拉森拉森”板桩板桩)（a）图1.30钢板桩钢板桩 板式支护结构板式支护结构（a a）内撑式）内撑式 （b b）斜撑式）斜撑式 （c c）锚拉式）锚拉式 （d d）锚杆式）锚杆式 1 1挡墙挡墙 2 2围檩（连梁）围檩（连梁）3 3支撑支撑 4 4斜撑斜撑 5 5拉锚拉锚6 6锚杆锚杆 7 7先施工的基础先施工的基础 8 8支承柱支承柱（b）（c）（d）（a）桩基础工程定额工程量计量工程量计算规则一、打预制钢筋混凝土桩1.打预制钢筋混凝土桩的体积，按设计桩长（包括桩尖不扣除桩尖虚体积）乘以桩截面面积计算。管桩的空心体积应扣除。如管桩的空心部分按设计要求灌注混凝土或其他填充材料时，应另行计算。2.液压静力压桩的体积按设计桩长（不扣除桩尖虚体积）乘以桩截面面积计算。3.预制桩和灌注桩（或钻孔桩）凿桩头体积按A1土石方工程有关规定及其定额子目执行。二、接桩：电焊接桩按设计接头以个计算；硫磺胶泥接桩按桩断面以平方米计算。三、送桩：按桩截面面积乘以送桩长度（即自桩顶面至自然地坪面另加0.5m）计算。桩基础工程定额工程量计量四、打拔钢板桩接钢板桩重量以吨计算。五、打孔灌注桩：1、砂桩、碎石桩的体积，按设计规定的桩长（包括桩尖不扣除桩尖虚体积）乘以钢管管箍外径截面面积计算。2、打孔前先埋入预制混凝土桩尖，再灌注混凝土者，桩尖按钢筋混凝土章节规定计算体积，灌注桩按设计长度（自桩尖顶面至桩设计顶面高度）增加0.25m，乘以钢管管箍外径截面面积计算。3、扩大桩的体积按单桩体积乘以次数计算。4、打孔灌注混凝土桩的钢筋笼按设计规定以吨计算。六、钻孔灌注桩1.按设计桩长（包括桩尖，不扣除桩尖虚体积）增加0.25m乘以设计断面面积计算。2.泥浆运输工程量按钻孔体积以立方米计算。3.钢筋笼制安、接头吊焊按A4钢筋混凝土工程子目执行。桩基础工程定额工程量计量桩基础工程定额工程量计量七、人工挖孔桩（混凝土护壁）按设计桩（桩芯加混凝土护壁）的横断面面积乘挖孔深度以立方米计算（设计桩为圆柱体或分段圆台体）。如设计混凝土强度等级及种类与定额所示不同时可以换算。八、红砖护壁内浇混凝土桩芯按设计混凝土桩芯的横断面面积乘以设计深度以立方米计算。十、人工挖孔桩的入岩费，按设计入岩部分的体积计算。桩基础工程定额工程量计量A例2-1某单位工程，设计预制钢筋混凝土桩断面如图所示，共120根，计算桩工程量（不计算钢筋笼）。l解：桩长为7.8m，桩断面积为0.30.3=0.09m2lV7.80.0912084.24m3计算实例计算实例例2-2某工程设计钻孔灌注混凝土桩，需用426桩管打入，桩设计长度20.0m，计算单根桩工程量。解：V=3.140.4262(20+0.25)/4=2.88m3
