民用建筑施工测量之建筑物定位与放线.pptx

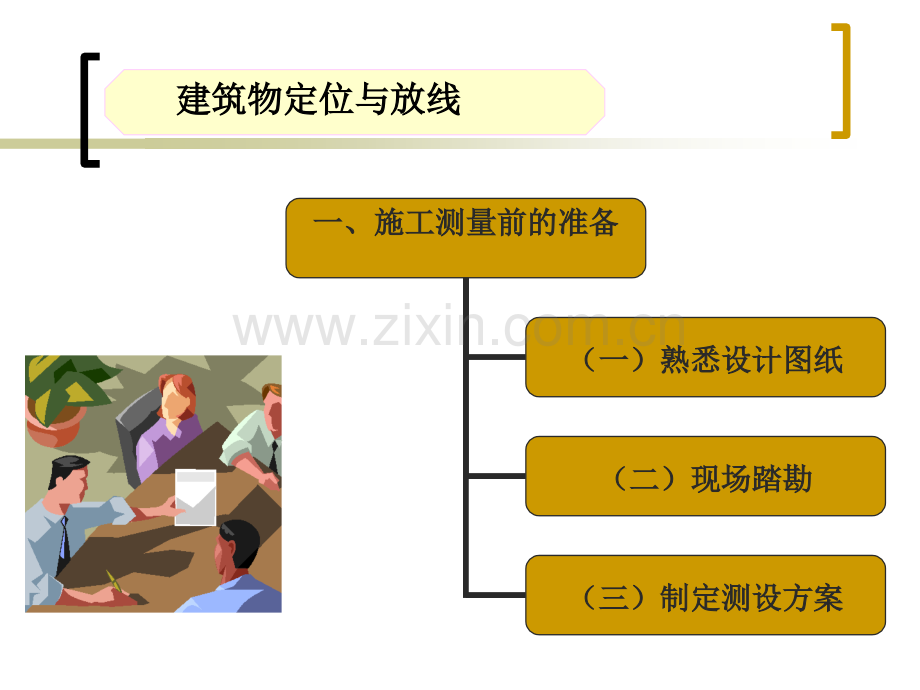

民用建筑施工测量之民用建筑施工测量之建筑物定位与放线建筑物定位与放线 建筑物定位与放线建筑物定位与放线 一、施工测量前的准备一、施工测量前的准备（一）熟悉设计图纸（一）熟悉设计图纸（二）现场踏勘（二）现场踏勘（三）制定测设方案（三）制定测设方案 建筑总平面图一 施工测量前的准备工作 建筑物定位与放线 一、熟悉设计图纸一、熟悉设计图纸 建筑平面图 一 施工 测量前的准备工作 建筑物定位与放线 基础平面图一 施工 测量前的准备工作 建筑物定位与放线 基础详图一 施工 测量前的准备工作 建筑物定位与放线（一）建筑物的定位 二、建筑物的定位测量 建筑物定位与放线 1根据与原有建筑物的关系定位3根据控制点的坐标定位2根据建筑方格网定位根据控制点坐标及建筑物定位点的设计坐标，反算出标定角度与距离，然后采用极坐标法或角度交会法将建筑物测设到地面上。二、建筑物的定位测量 建筑物定位与放线 3 3设置龙门板设置龙门板2 2测设轴线控制桩测设轴线控制桩1 1测设建筑物定位轴线交点桩测设建筑物定位轴线交点桩在一般民用建筑中，常在基槽开挖线以外一定距离处钉设龙门板,并作好标志。三、建筑物放线 建筑物定位与放线 根据建筑物的主轴线，将建筑物各轴线交点位置测设于地面，称交点桩。轴线控制桩离基槽外边线的距离可取2-4m.三、建筑物放线 建筑物定位与放线
