测绘遥感目视解译制图.pptx

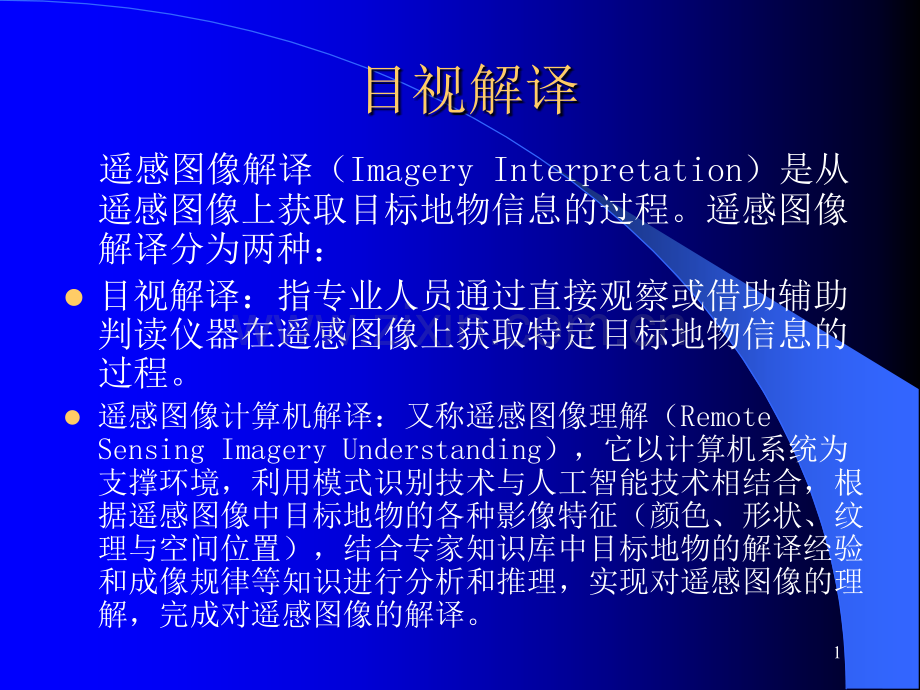

1目视解译遥感图像解译（Imagery Interpretation）是从遥感图像上获取目标地物信息的过程。遥感图像解译分为两种：l目视解译：指专业人员通过直接观察或借助辅助判读仪器在遥感图像上获取特定目标地物信息的过程。l遥感图像计算机解译：又称遥感图像理解（Remote Sensing Imagery Understanding），它以计算机系统为支撑环境，利用模式识别技术与人工智能技术相结合，根据遥感图像中目标地物的各种影像特征（颜色、形状、纹理与空间位置），结合专家知识库中目标地物的解译经验和成像规律等知识进行分析和推理，实现对遥感图像的理解，完成对遥感图像的解译。2遥感图像目标地物的识别特征l目标地物特征遥感图像中目标地物特征是地物电磁辐射差异在遥感影像上的典型反映。按其表现形式的不同，目标地物特征可以概括分为：色：指目标地物在遥感影像上的颜色，这里包括目标地物的色调、颜色和阴影等；形：指目标地物在遥感影像上的形状，这里包括目标地物的形状、纹理、大小、图形等；位：指目标地物在遥感影像上的空间位置，这里包括目标地物分布的空间位置、相关布局等；3遥感图像目标地物的识别特征l目标地物识别特征色调（tone）：全色遥感图像中从白到黑的密度比例叫色调（也叫灰度）。如海滩的砂砾，因含水量不同，在遥感黑白像片中其色调是不同的，干燥的砂砾色调发白，而潮湿的砂砾发黑。色调标志是识别目标地物的基本依据，依据色调标志，可以区分出目标地物。在一些情况下，还可以识别出目标地物的属性。例如，黑白航空像片上柏树为主的针叶林，其色调为浅黑灰色，山毛榉为主的阔叶林，其色调为灰白色。目标地物与背景之间必须存在能被人的视觉所分辨出的色调差异，目标地物才能够被区分。4遥感图像目标地物的识别特征北京故宫博物院与护城河之间的色调差异。5遥感图像目标地物的识别特征l目标地物识别特征颜色（colour）：是彩色遥感图像中目标地物识别的基本标志。日常生活中目标地物的颜色是地物在可见光波段对入射光选择性吸收与反射在人眼中的主观感受。遥感图像中目标地物的颜色是地物在不同波段中反射或发射电磁辐射能量差异的综合反映。彩色遥感图像上的颜色可以根据需要在图像合成中任意选定，例如多光谱扫描图像可以使用几个波段合成彩色图像，每个波段赋予的颜色可以根据需要来设置。按照遥感图像与地物真实色彩的吻合程度，可以把遥感图像分为假彩色图像和真彩色图像。6遥感图像目标地物的识别特征假彩色图像上地物颜色与实际地物颜色不同，它有选择地采用不同的颜色组合，目的是突出特定的目标物。TM4（红）、3（绿）、2（蓝）假彩色合成图像7遥感图像目标地物的识别特征l目标地物识别特征真彩色图像上地物颜色能够真实反映实际地物颜色特征，这符合人的认知习惯。同一景多光谱扫描图像的相同地物，不同波段组合可以有不同的颜色，目视判读前需要了解图像采用哪些波段合成，每个波段分别被赋予何种颜色。人眼具有很高的区分色彩能力，将遥感图像赋予颜色，能够充分显示地物的差异，如森林及农作物看上去同为绿色，由于存在微小色差，有经验的目视解译人员仍然能判别出树种及作物的种类。8遥感图像目标地物的识别特征l目标地物识别特征阴影（shadow）：是遥感图像上光束被地物遮挡而产生的地物的影子，根据阴影形状、大小可判读物体的性质或高度，如航空像片判读时利用阴影可以了解铁塔及高层建筑物等的高度及结构。阴影的长度、方向和形状受到光照射角度、方向和地形起伏等影响，山脉等阴影笼罩下的树木及建筑物往往会使目标模糊不清，甚至丢失。不同遥感影像中阴影的解译是不同的，例如：侧视雷达影像中目标地物阴影由目标阻挡雷达波束穿透而产生，热红外图像中目标地物阴影是由于温度差异所形成，例如夏季中午飞机飞离机场不久进行热红外成像，地表仍会留下飞机的阴影。9遥感图像目标地物的识别特征l目标地物识别特征形状（shape）：目标地物在遥感图像上呈现的外部轮廓。如飞机场、港湾设施在遥感图像中均具有特殊形状。用于图像判读的图像通常多是垂直拍摄的，遥感图像上表现的目标地物形状是顶视平面图，它不同于我们日常生活中经常看到的物体形状。由于成像方式的不同，飞行姿态的改变或者地形起伏的变化，都会造成同一目标物在图像上呈现出不同的形状。解译时必须考虑遥感图像的成像方式。10遥感图像目标地物的识别特征l目标地物识别特征纹理（texture）：也叫内部结构，指遥感图像中目标地物内部色调有规则变化造成的影像结构。如航空像片上农田呈现的条带状纹理。纹理在高分辨率像片上可以形成目标物表面的质感，在视觉上看上去显得平滑或粗糙，幼年林看上去像天鹅绒样平滑，成年的针叶树林看上去很粗糙。纹理可以作为区别地物属性的重要依据。11遥感图像目标地物的识别特征l目标地物识别特征大小（size）：指遥感图像上目标物的形状、面积与体积的度量。它是遥感图像上测量目标地物最重要的数量特征之一。根据物体的大小可以推断物体的属性，有些地物如湖泊和池塘，主要依据它们的大小来区别。判读地物大小时必须考虑图像的比例尺。根据比例尺的大小可以计算或估算出图像上物体所对应的实际大小。影响图像上物体大小的因素有地面分辨率、物体本身亮度与周围亮度的对比关系等。12遥感图像目标地物的识别特征l目标地物识别特征位置（site）：指目标地物分布的地点。目标地物与其周围地理环境总是存在着一定的空间联系，并受周围地理环境的一定制约。位置是识别目标地物的基本特征之一，例如水田临近沟渠。位置分为地理位置、相对位置。依据遥感图像周框注记的地理经纬度位置，可以推断出区域所处的温度带，依据相对位置，可以为具体目标地物解译提供重要判据，例如位于沼泽地的土壤多数为沼泽土。13遥感图像目标地物的识别特征l目标地物识别特征图型（pattern）：目标地物有规律的排列而成的图形结构。例如住宅区建筑群在图像上呈现的图型，农田与周边的防护林构成的图型，以这种图型为线索可以容易地判别出目标物。相关布局（association）：多个目标地物之间的空间配置关系。地面物体之间存在着密切的物质与能量上的联系，依据空间布局可以推断目标地物的属性。例如，学校教室与运动操场，货运码头与货物存储堆放区等都是地物相关布局的实例。14遥感摄影像片的判读间接解译标志间接解译标志是指能够间接反映和表现目标地物信息的遥感图像的各种特征，借助它可以推断与某地物属性相关的其他现象。遥感摄影像片上经常用到的间接解译标志有：l目标地物与其相关指示特征：例如，像片上河流边滩、沙嘴和心滩的形态特征是确定河流流向的间接解译标志。像片上呈线状延伸的陡立三角面地形，是推断地质断层存在的间接标志。l地物及与环境的关系：“植物是自然界的一面镜子”，可以根据有代表性的植物类型推断当地的生态环境，例如寒温带针叶林的存在说明该地区属于寒温带气候。15遥感摄影像片的判读间接解译标志l目标地物与成像时间的关系：了解成像时间，有助于对目标地物的识别。例如，东部季风区夏季炎热多雨，冬季寒冷干燥，土壤含水量因此具有季节变化，河流与水库的水位也有季节变化。间接判读标志因地域和专业而异。建立和运用各种间接判读标志，一般需要有一定的专业知识和判读经验。熟悉和掌握遥感摄影像片特点与解译标志，对遥感摄影像片的判读大有帮助。16遥感图像目标地物的识别特征 地面各种目标地物在遥感图像中存在着不同的色、形、位的差异，构成了可供识别的目标地物特征。目视解译人员依据目标地物的特征，作为分析、解译、理解和识别遥感图像的基础。17遥感摄影像片的判读l遥感摄影像片的种类 遥感探测中采用了多种遥感摄影像片，常见的包括可见光黑白像片、黑白红外像片、彩色像片、彩红外像片、多波段摄影像片和热红外摄影像片。18遥感摄影像片的判读l遥感摄影像片的特点与解译标志摄影像片的特点l从航空像片上看到的是地物的顶部轮廓，这与我们日常生活中观察目标地物的视角不同。我们熟悉地物侧面形状，但不一定熟悉地物的顶部形状，因此，航空像片解译，需要利用熟悉的区域和熟悉的地物类型进行练习，掌握“鸟瞰”目标地物的经验和解译技巧。19遥感摄影像片的判读l遥感摄影像片的判读方法可见光黑白像片和黑白红外像片解译黑白红外像片上地物色调深浅的解释不同于可见光黑白像片。在可见光黑白像片上，茂密植被的颜色为暗灰色，但在黑白红外像片上为浅灰色，这是因为植物的叶子在近红外具有强烈反射的特点。各种植被类型或植物处在不同的生长阶段或受不同环境的影响，其近红外线反射强度不同，在黑白红外像片上表现的明暗程度也不同，根据像片色调差异可以区分出不同的植被类型。20遥感摄影像片的判读l遥感摄影像片的判读方法可见光黑白像片和黑白红外像片解译物体在近红外波段的反射率高低决定了在黑白红外像片上影像色调的深浅，例如水体在近红外波段具有高的吸收率，很低的反射率，因此在黑白红外像片上呈现深灰色或灰黑色。同样是道路，水泥路面反射率高，影像色调浅，柏油路面反射率低，影像色调深。农田土壤含水量的多寡，可以通过影像色调的深浅反映出来，含水量多，影像色调呈现暗灰色，含水量少，影像色调呈现灰白色。21遥感摄影像片的判读l遥感摄影像片的判读方法彩色像片与彩色红外像片解译遥感彩色像片基本反映了地物的天然色彩，地物类型间的细微差异可以通过色彩的变化表现出来，如清澈的水体呈现蓝绿色，而含有淤泥的水体为浅绿色。彩色像片上的丰富色彩提供了比可见光黑白像片更多的信息，其形状特征的识别类似于可见光黑白像片。利用彩色像片判读比可见光黑白像片更加容易，也可以获得更多的信息。22遥感摄影像片的判读l遥感摄影像片的判读方法正常生长的植物在0.68微米处附近反射率曲线有一段陡峭的上升，高反射率曲线落在近红外波段。在同一个生长季节中，正常生长的绿色植物在彩色红外像片上呈红色，受到虫害的植物，在植被的光谱特征上会有不同的反映。在虫害初期，人眼还看不出植被异常现象时，在彩色红外像片上却已显示出病变的色彩。彩红外像片上遭受病虫害的植物显现为暗红色，严重的甚至达到浅青色。23（三）遥感（三）遥感(S)应用应用24遥感摄影像片的判读l遥感摄影像片的判读方法彩色像片与彩色红外像片解译彩色红外像片在识别伪装方面也有突出的功用。地球表面的各种地物，诸如土地、森林、农作物、房屋、道路、河流，它们在可见光与近红外波段都以自身的特性反射电磁波，因此它们具有不同的光谱特征。例如，采用绿色植物进行伪装的物体，其光谱特征与植被不同，在近红外像片上则呈紫红色，披盖绿色伪装物的目标地物在像片中呈蓝色，而正常的植被则呈现红色。因此，根据地物的光谱特征，容易区分出正常生长的植物和用植物伪装的目标地物。25遥感摄影像片的判读l遥感摄影像片的判读方法彩色像片与彩色红外像片解译彩色红外像片判读时，应遵循的步骤：了解彩色红外摄影感光材料的特性和成像原理；熟悉各种地物在可见光和近红外光波段的反射光谱特性；建立地物的反射光谱特性与像片假彩色的对应关系；建立彩红外像片其他判读标志；遵循遥感解译步骤与方法对彩红外像片进行解译。26遥感摄影像片的判读彩色像片与彩色红外像片解译应注意：l各种植被类型或植物处在不同的生长阶段或受不同环境的影响，其光谱特性不同，因而在彩色红外像片上红色的深浅程度不同。如生长正常的针叶林颜色为红色到品红色，枯萎的植被呈现暗红色，即将枯死的植被呈现青色。l水体污染、泥沙和水深等因素都对像片上水体的颜色产生影响，例如富营养化的水体呈现棕褐色至暗红色，含有泥沙或淤泥的水体呈现青色至浅蓝色，清洁的浅水呈青蓝色，水体很深并且洁净时呈现深蓝到暗黑色。因此，必须根据地面实际调查建立各种地物的判读标志，在判读中要考虑环境等多种因素的影响。27遥感摄影像片的判读l遥感摄影像片的判读方法热红外像片解译 地物具有反射、透射和发射电磁波的能力。在3.55.5微米和814微米热红外区间上，有两个重要的大气窗口，遥感器透过大气窗口可以探测地物表面发射的电磁波辐射，因此，热红外图像的成像原理不同于可见光和近红外像片。热红外像片记录了地物发射热红外线的强度。地物本身具有热辐射特性，各种地物热辐射强度不同，在像片上具有不同的色调和形状构像，这是识别热红外像片地物类型的重要标志。28遥感摄影像片的判读l遥感摄影像片的判读方法热红外像片的直接解译标志l色调：是地物亮度温度的构像。判读热红外像片时，关键是要细致区分影像色调的差异。影像的不同灰度表征了地物不同的辐射特征。影像正片上深色调代表地物热辐射能力弱，浅色调代表地物热辐射能力强。各种地物热辐射状况的不同，在影像上形成了深浅不同的色调，这是判别地物的基础。29遥感摄影像片的判读l遥感摄影像片的判读方法热红外像片的直接解译标志l形状与大小：热红外探测器检测到物体温度与背景温度存在差异时，就能在影像上构成物体的“热分布”形状。山区河流在白天拍摄的热红外像片上，呈现暗灰色调，这因为水体热容量大，增温慢，周围丘陵和山地增温快，成为一个热辐射区域。但对于夜间拍摄的山区河流，由于河水热容量大、散热慢，河流成为一个热辐射带，在热红外像片上为灰白色的飘带。由于河水表面热辐射特性基本相同，这个灰白色的飘带的形状基本反映了河流的形状特征。一般说来，物体的“热分布”形状不是它的真正形状（例如，高温目标的热扩散可导致物体形状扩大变形），除非物体表面热辐射能力处处相同。30遥感摄影像片的判读白天夜间31遥感摄影像片的判读l遥感摄影像片的判读方法热红外像片的直接解译标志l地物大小：地物的形状和热辐射特性影响物体在热红外像片上的尺寸。当高温物体与背景具有明显热辐射差异时，即使很小的物体，如正在运转的发动机、高温喷气管、较小的火源，都可以在热红外像片上表现出来。由于高温物体向外辐射热源，因此其在影像中的大小往往比实际尺寸要大。但地物与背景之间温差很小时，地物的大小不易辨识。32遥感摄影像片的判读l遥感摄影像片的判读方法热红外像片的直接解译标志l阴影：热红外影像上的阴影是目标地物与背景之间辐射差异造成的，可分为冷阴影和暖阴影两种。例如，在烈日下飞机停放在飞机场，飞机遮挡了阳光直射，飞机下面被遮挡的地面与阳光直射的停机场接收的太阳辐射不同，它们发射的热辐射强度也不同。当飞机发动机发动时，高温热气流冲出，在地面留下很强的热辐射。飞机起飞后对机场进行热红外摄影，可以在像片上看到飞机喷气尾流在地面形成的喷雾状白色调阴影（热阴影），以及飞机在地面上留下的黯黑色轮廓（冷阴影）。热红外像片上的军事目标阴影在军事侦察上是十分有价值的。33遥感摄影像片的判读34遥感摄影像片的判读l遥感摄影像片的判读方法根据热红外影像解译标志，可以识别不同的地物。l水体与道路：在白天热红外像片上，由于水体具有良好的传热性，一般呈暗色调。相比之下，道路在影像上呈浅灰色至白色，这因为构成道路的水泥、沥青等建筑材料，白天接受了大量太阳热能，又很快转换为热辐射的缘故。午夜以后获取的热红外像片，河流、湖泊等水体在影像上呈浅灰色至灰白色，而道路呈现暗黑色调，这因为水体热容量大，散热慢，而道路在夜间散热快。在无法知道热红外像片是在白天或夜间拍摄时，可以凭借水体与道路的色调和形状来判断。白天热红外像片中，道路呈现亮色调，并可以看到道路两侧比较平直，有时还可以看到道路上的车辆。夜晚热红外像片中，河流呈现亮色调，并可以看到水体具有不规则的弯曲边界。35遥感摄影像片的判读l遥感摄影像片的判读方法l树林与草地：白天的热红外影像上，树林呈暗灰至灰黑色。这是因为在白天，树叶表面存在水汽蒸腾，降低了树叶表面温度，使树叶的温度比裸露地面的温度低。夜晚，树木在热红外影像上多呈浅灰色调，有时呈灰白色，这是因为树林覆盖下的地面热辐射使树冠增温。草地在夜晚热红外像片上呈黑色调或暗灰色调，这是因为夜间草类很快地散发热量而冷却的缘故。36遥感摄影像片的判读l遥感摄影像片的判读方法l土壤：热红外影像上土壤含水量不同，其色调也不同。在午夜后拍摄的热红外影像中，土壤含水量高，呈现灰色或灰白色调，土壤含水量低呈现暗灰色或深灰色，这因为水体的热容量大，在夜间热红外辐射也强。37遥感摄影像片的判读l遥感摄影像片的判读方法据有关研究，夜间的热红外航空像片比白天的解译效果要好，黎明前的热红外像片效果最佳，这因为夜间不受太阳辐射的干扰，热红外像片上色调差异主要取决于地物的温度和辐射热红外线的能力。应当指出，天气状况对自然地物色调特征会造成一定影响。例如，连续的阴天，使得地物之间温差大大减小，不同地物的差异难以在热红外影像上反映出来。大风会使物体表面热量散失，温度下降，地物色调特征不明显，或产生地物热影像位移等现象。相比之下，具有人工热源的人造地物，例如海洋上行驶的客轮，受气象条件的影响较小，其热成像比较稳定。目前，一些地球卫星也提供热红外遥感影像，其判读方法类似热红外航空像片，但影像分辨率低于热红外航空像片。38遥感扫描影像特征与解译方法l主要解译方法 遥感扫描影像的判读，要遵循“先图外、后图内，先整体、后局部，勤对比，多分析”的原则。“先先图图外外、后后图图内内”是指遥感扫描影像判读时，首先要了解影像图框外提供的各种信息，即：图像覆盖的区域及其所处的地理位置；影像比例尺；影像重叠符号；影像注记；影像灰阶。了解图外相关信息后，再对影像进行判读。判读时遵循“先先整整体体，后后局局部部”的原则，作整体的观察，了解各种地理环境要素在空间上的联系，综合分析目标地物与周围环境的关系。鉴于多光谱扫描影像可以同时获取多个波段的扫描图像，因此，必须遵循“勤勤对对比比，多多分分析析”判读原则，在判读过程中进行多波段、多时相、不同地物的对比分析：39解译标志 微波与地面目标地物互相作用方式不同于我们所熟悉的可见光和红外遥感。例如，地形对雷达能量的反射特性完全不同于可见光，目标地物表面粗糙程度和地形起伏对微波影像具有重要影响，因此，熟悉微波影像解译标志和主要地物影像特征，可以帮助我们更好地解译微波图像。微波遥感影像解译标志包括l色调：雷达回波强度在微波影像上的表现。微波图像色调变化主要依赖于地形目标的后向散射特性，地物后向散射截面产生的强回波在影像正片呈现白色调，弱回波信号在影像正片上呈现为灰暗色调，通过色调我们可以认识不同地物的后向散射特性，根据地物后向散射特性的分析可以识别目标地物的类型，因此，色调是微波影像最重要的解译标志。40解译标志l色调：单波段微波影像上色调由黑白和深浅不同的灰度组成。通常描述雷达影像色调程度的术语是白色、灰色、暗黑色和黑色，它分别与雷达回波的强、中、弱和无四种程度相对应。相邻雷达回波之间的色调密度之比为对比度，即反差。反差越大，在影像中发现目标的可能性越大。因此，增大反差可以提高解译质量。l阴影：阴影是微波影像上出现的无回波区，它是由于雷达和目标地物之间存在障碍物阻挡了雷达波的传播所造成的。地形起伏是造成微波影像上出现阴影的主要原因之一。雷达阴影的长度与地形起伏的高度有关，同时又与雷达高度，隆起障碍物与雷达的距离等因素有关。41解译标志l形状：指目标地物轮廓或外形的雷达回波在微波影像上的构像。自然地物的轮廓或外形在影像上表现为不规则形状，如冲积扇、河漫滩、火山锥，褶皱、断层等。人造地物一般都有规则的几何形状。例如高层建筑物，在微波入射角度合适时，会产生强烈回波，在微波影像上形成L形状，容易与天然目标区分。l图型：微波影像的图型是某一群体各个要素在空间排列组合的构像，图型因土壤、植被、地表温度状况以及地貌要素形状的差异而有所不同。42解译标志l纹理：指微波影像上周期性或随机性的色调变化。微波影像上的纹理可分为三种：微细纹理是大多数雷达系统固有的一种影像特征，它是对雷达信号衰减进行抽样统计处理而产生的，而不是由相对平坦地面上的植被引起的。中等纹理，由若干分辨单元空间排列的不均匀性或者是更多的分辨单元横跨了若干微细纹理单位而产生的。它的组成与植物群落内的结构、个体的空间分布有关。大纹理指的是地形结构特征，它的排列是地质地貌解译的关键要素。43解译标志 在具体运用微波影像解译标志时，应了解雷达波长、极化方式等，结合微波成像原理进行分析。例如，雷达波长直接影响到目标地物表面粗糙度的度量与它的复介电常数。44解译标志复介电常数是描述物体表面电性能的复数常数，地物的微波散射率是复介电常数的幅度函数，它是物体对电磁能量的反射率和电导率的指标。复介电常数高的地物包括：金属、植物、水田、含水大的地物等。在自然环境里，电导率大的物体散射率也大。45微波影像的判读进行雷达影像解译，需要具备微波遥感的基础理论知识，掌握各种目标地物的微波特性和微波与目标地物相互作用规律，同时也需要掌握微波影像的判读方法和技术。l微波与目标地物相互作用规律地物表面粗糙度是影响雷达回波的主要因素，也是确定影像色调的主要因素之一。同一地物表面起伏高差，在不同波段上有着不同的地面粗糙度。例如，假设地物表面起伏高差0.5cm，在Ka波段微波影像上为粗糙；在X波段上为中间类型；在L波段则为平滑类型。因此，不同雷达波长下，同一目标地物的雷达影像不一样。在微波影像解译之前，要了解微波影像的成像波段及成像参数。46微波影像的判读l微波与目标地物相互作用规律当雷达波长固定时，目标地物表面的粗糙程度与雷达回波的强度具有以下对应关系：目标地物表面粗糙，后向散射强，微波影像呈现灰白或浅色调，例如翻耕过后的田地呈现灰白色，海面上的波浪为浅白色；当目标地物表面粗糙度为中等时，后向散射变弱，微波影像呈现暗灰色调，例如平坦的地面土路。当地物表面为平滑表面时，后向散射很弱，微波影像呈现暗黑色调，例如大型机场的跑道。一般说来，平滑表面容易产生镜面反射，它使得入射的微波能量几乎全部被反射掉。47微波影像的判读l微波与目标地物相互作用规律微波影像能很好地显示地表的粗糙度。随着地面由平滑表面向粗糙表面过渡，后向反射逐渐增强，微波影像上的色调则逐渐由深变浅。目标地物几何特征对微波影像的构像具有重要影响。人造目标地物一般具有规则的几何特征，它们在微波影像上的构像随着成像雷达视向的变化而不同。例如，当雷达视向与建筑物的墙面呈一合适方向时，呈现为L形状的强回波。当雷达视向与建筑物的墙面呈另一方向时，回波很弱，目标影像几乎丢失。这种现象在城市建筑群微波成像中比较典型，平行于航线的街道，在影像上呈现一条条明亮清晰的平行线，而垂直于航线的街道在影像上几乎没有任何表现。48微波影像的判读l微波与目标地物相互作用规律 自然目标地物一般具有不规则的几何特征，地形的高低起伏会改变雷达波束入射角，这对微波成像具有重要影响。对于平坦地形，如果雷达波束的俯角沿途不变，则入射角将保持为常数，当地形坡度沿途改变时，存在两种情况；（1）当地形坡向面向雷达时，有效入射角随坡度角增大而减小，此时回波增强；（2）当地形坡向背向雷达时，有效入射角随坡度角增大而增大，此时回波减弱。49微波影像的判读l微波与目标地物相互作用规律当山区的地形完全遮挡住雷达波束，在背向雷达一侧的地域会出现雷达波束照射不到的区域，产生阴影。同样高度的山地，离飞机越近时阴影越长，而飞行高度越高时，阴影越短。雷达阴影总是处于垂直飞行航线方向，当航线的高度和方向适宜时，可使整个区域的阴影一致。阴影给微波影像带来很强的反差和立体感，但也造成阴影处无法获得目标地物信息。因此，雷达影像上面向雷达的山坡，影像呈现灰白至白色，而背向雷达的山坡，影像是灰色至黯黑色，其他地形的色调则处于这两者之间，阴影区则为黑色。50微波影像的判读l微波与目标地物相互作用规律电导率大的物体散射率也大，在微波影像上为明晰的浅色调影像。电导率小的物体，散射率也小，微波影像上呈深色调。例如土壤含水量大，导电性能好，复介电常数大，其后向散射率也大，在微波影像上，水田呈浅淡色调，旱田呈深灰或暗色调就是这个道理。许多目标地物影像的色调灰度是相对稳定的，如高大光滑表面的建筑物和钢结构的桥梁，后向散射强，一般都是呈现强回波。51微波影像的判读l微波影像的判读方法 微波影像的判读方法和技术不同于航空像片。由于雷达波束是侧视的，微波是不可见的，因此微波影像不同于眼睛或摄像机获得的那种图像。微波影像的判读，应遵循以下方法：采用由已知到未知的方法利用有关资料熟悉解译区域，有条件时可以拿微波影像到实地去调查，从宏观特征入手，对需要判读的内容，可以把微波影像与专题图结合起来，反复对比目标地物的影像特征，建立地物解译标志，在此基础上完成对微波影像的解译。52目视解译方法与步骤l目视解译方法 遥感影像目视解译方法是指根据遥感影像目视解译标志和解译经验，识别目标地物的办法与技巧。常用的方法有以下几种：直接判读法 是根据遥感影像目视判读直接标志，直接确定目标地物属性与范围的一种方法。例如，在可见光黑白像片上，水体对光线的吸收率强，反射率低，水体呈现灰黑到黑色，根据色调可以从影像上直接判读出水体，根据水体的形状则可以直接分辨出水体是河流，或者是湖泊。在MSS4、5、7三波段假彩色影像上，植被颜色为红色，根据地物颜色色调，可以直接区别植物与背景。53目视解译方法与步骤l目视解译方法对比分析法 此方法包括同类地物对比分析法、空间对比分析法和时相动态对比法。l同类地物对比分析法是在同一景遥感影像上，由已知地物推出未知目标地物的方法。例如，在大、中比例尺航空摄影像片上识别居民点，我们一般都比较熟悉城市的特点，可以根据城市具有街道纵横交错、大面积浅灰色调的特点与其他居民点进行对比分析，从众多的居民点中将城市从背景中识别出来，也可以通过比较浅灰色调居民点的大小，将城镇与村庄区别开来。54目视解译方法与步骤l目视解译方法对比分析法l空间对比分析法是根据待判读区域的特点，判读者选择另一个熟悉的与遥感图像区域特征类似的影像，将两个影像相互对比分析，由已知影像为依据判读未知影像的一种方法。例如，两张地域相邻的彩红外航空像片，其中一张经过解译，并通过实地验证，解译者对它很熟悉，因此就可以利用这张彩红外航空像片与另一张彩红外航空像片相互比较，从“已知”到未知，加快对地物的解译速度。使用空间对比分析法应注意对比的区域应该是自然地理特征基本相似的，即应在同一个温度带，并且干湿状况相差不大。55目视解译方法与步骤l目视解译方法对比分析法l时相动态对比法，是利用同一地区不同时间成像的遥感影像加以对比分析，了解同一目标地物动态变化的一种解译方法。例如，遥感影像中河流在洪水季节与枯水季节中的变化。利用时相动态对比法可进行洪水淹没损失评估，或其他一些自然灾害损失评估。56目视解译方法与步骤l目视解译方法信息复合法 利用透明专题图或者透明地形图与遥感图像重合，根据专题图或者地形图提供的多种辅助信息，识别遥感图像上目标地物的方法。例如TM影像图，覆盖的区域大，影像上土壤特征表现不明显，为了提高土壤类型解译精度，可以使用信息复合法，利用植被类型图增加辅助信息。从地带性分异规律可知，太阳辐射能在地表沿纬度变化也会导致土壤与植被呈现地带性变化，植被类型提供的信息有助于对土壤类型的识别。57目视解译方法与步骤l目视解译方法信息复合法 等高线对识别地貌类型、土壤类型和植被类型也有一定的辅助作用。例如在卫星影像上，高山和中山多呈条块状、棱状、肋骨状或树枝状图型。等高线与卫星影像复合，可以提供高程信息，这有助于中高山地貌类型的划分。使用信息复合法的关键是遥感影像图必须与等高线图严格配准，这才能保证地物边界的精度。58目视解译方法与步骤l目视解译方法综合推理法 综合考虑遥感图像多种解译特征，结合生活常识，分析、推断某种目标地物的方法。例如，铁道延伸到大山脚下，突然中断，可以推断出有铁路隧道通过山中。在摄影航空像片中，公路在像片上的构像为狭长带状，在晴朗天气下成像时，公路因为平坦，反射率高，影像上呈现灰白或浅灰色调，铁路在形状上构像与公路相似，但色调为灰色或深灰色，从色调上比较易于识别，但在大雨过后成像的航空像片上，公路因路面积水，影像色调也呈现灰色至深灰色，很难依据色调将公路与铁路区分，此时就需要采用综合推理法，因汽车转弯相对灵活，公路转弯处半径很小，而火车转弯不灵活，铁路在转弯处半径很大。此外，铁路在道口与公路或大路直角相交，而大路与公路既有直角相交，也有锐角相交。铁路每隔一定距离就有一个车站，根据这些特征综合分析，就可以将公路与铁路区别开来。59目视解译方法与步骤l目视解译方法地理相关分析法 根据地理环境中各种地理要素之间的相互依存，相互制约的关系，借助专业知识，分析推断某种地理要素性质、类型、状况与分布的方法。例如，利用地理相关分析法分析洪冲积扇各种地理要素的关系。山地河流出山后，因比降变小，动能减小，水流速度变慢，常在山地到平原过渡带形成巨大的洪冲积扇，其物质分布带有明显的分选性。冲积扇上中部，主要由沙砾物质组成，呈灰白色和淡灰色，由于土层保肥与保水性差，一般无植物生长。冲积扇的中下段，因水流分选作用，扇面为粉沙或者黏土覆盖，土壤有一定保肥与保水能力，植物在夏季的标准假彩色图像上呈现红色或者粉红色。冲积扇前沿的洼地，地势低洼，遥感影像色调较深，表明有地下水溢出地面，影像上灰白色小斑块表明土壤存在盐渍化。60目视解译方法与步骤l遥感图像目视解译步骤 遥感影像目视解译是一项认真细致的工作，解译人员必须遵循一定行之有效的基本程序与步骤，才能够更好地完成解译任务。目视解译准备工作阶段l明确解译任务与要求；l收集与分析有关资料；l选择合适波段与恰当时相的遥感影像。61目视解译方法与步骤l遥感图像目视解译步骤初步解译与判读区的野外考察l初步解译的主要任务是掌握解译区域特点，确立典型解译样区，建立目视解译标志，探索解译方法，为全面解译奠定基础。l在室内初步解译的工作重点是建立影像解译标准，为了保证解译标志的正确性和可靠性，必须进行解译区的野外调查。野外调查之前，需要制定野外调查方案与调查路线。l在野外调查中，为了建立研究区的判读标志，必须做大量认真细致的工作，填写各种地物的判读标志登记表，以作为建立地区性的判读标志的依据。在此基础上，制订出影像判读的专题分类系统，根据目标地物与影像特征之间的关系，通过影像反复判读和野外对比检验，建立遥感影像判读标志。62目视解译方法与步骤l遥感图像目视解译步骤室内详细判读l在专题内容判读中，除了遵循“全面观察、综合分析”的原则外，在解译中还应该做到：统筹规划、分区判读，由表及里，循序渐进，去伪存真，静心解译。l室内详细判读过程中，对于复杂的地物现象，可以综合运用各种解译方法，可以避免一种解译方法固有的局限性，提高影像解译质量。l无论应用何种解译方法，都应把握目标物体的综合特征，重视解译标志的综合运用，提高解译质量和解译精度。对于有经验的目视解译人员来说，还可以利用遥感影像成像时刻、季节、遥感影像种类和比例尺等间接解译标志来识别目标地物，提高解译的准确性。l在详细判读过程中，要及时将解译中出现的疑难点、边界不清楚的地方和有待验证的问题详细记录下来，留待野外验证与补判阶段解决。63目视解译方法与步骤l遥感图像目视解译步骤野外验证与补判 野外验证指再次到遥感影像判读区去实地核实解译的结果。主要内容包括两方面：l检验专题解译中图斑的内容是否正确。l验证图斑界线是否定位准确，并根据野外实际考察情况修正目标地物的分布界线。疑难问题的补判是对室内目视判读中遗留的疑难问题的再次解译。其方法是根据解译过程中的详细记录，找到疑难问题的地点，通过实际观察或调查，确定其地物属性。若疑难问题具有代表性，应建立新的判读标志。根据野外验证情况，对遥感影像进行再次解译。64目视解译方法与步骤l遥感图像目视解译步骤目视解译成果的转绘与制图 遥感图像目视判读成果，一般以专题图或遥感影像图的形式表现出来。656667 大学课件出品 版权归原作者所有 联系QQ：910670854 如侵权，请告知，吾即删 更多精品文档请访问我的个人主页 http:/ 附赠人生心语附赠人生心语人生太短，聪明太晚人生太短，聪明太晚70人生太短，聪明太晚人生太短，聪明太晚(1)l我们都老得太快却聪明得太迟l把钱省下来，等待退休后再去享受l结果退休后，因为年纪大，身体差，行动不方便，哪里也去不成。钱存下来等养老，结果孩子长大了，要出国留学，要创业做生意，要花钱娶老婆，自己的退休金都被拗走了。71人生太短，聪明太晚人生太短，聪明太晚(2)l当自己有足够的能力善待自己时，就立刻去做，老年人有时候是无法做中年人或是青少年人可以做的事，年纪和健康就是一大因素。小孩子从小就告诉他，养你到高中，大学以后就要自立更生，要留学，创业，娶老婆，自己想办法，自己要留多一点钱，不要为了小孩子而活我们都老得太快却聪明得太迟，我的学长去年丧妻。这突如其来的事故，实在叫人难以接受，但是死亡的到来不总是如此。学长说他太太最希望他能送鲜花给他，但是他觉得太浪费，总推说等到下次再买，结果却是在她死后，用鲜花布置她的灵堂。这不是太蠢愚了吗？！l等到.、等到.，似乎我们所有的生命，都用在等待。72人生太短，聪明太晚人生太短，聪明太晚(3)l等到我大学毕业以后，我就会如何如何我们对自己说l等到我买房子以后！l等我最小的孩子结婚之后！l等我把这笔生意谈成之后！l等到我死了以后l人人都很愿意牺牲当下，去换取未知的等待；牺牲今生今世的辛苦钱，去购买后世的安逸l在台湾只要往有山的道路上走一走，就随处都可看到农舍变精舍，山坡地变灵塔，无非也是为了等到死后，能图个保障，不必再受苦。许多人认为必须等到某时或某事完成之后再采取行动。明天我就开始运动，明天我就会对他好一点，下星期我们就找时间出去走走；退休后，我们就要好好享受一下。73人生太短，聪明太晚人生太短，聪明太晚(4)l然而，生活总是一直变动，环境总是不可预知，现实生活中，各种突发状况总是层出不穷。身为一个医生，我所见过的死人，比一般人要来得多。这些人早上醒来时，原本预期过的是另一个平凡无奇的日子，没想到一个意料之外的事；交通意外、脑溢血、心脏病发作等等。剎那间生命的巨轮倾覆离轨，突然闯进一片黑暗之中。那么我们要如何面对生命呢？我们毋需等到生活完美无瑕，也毋需等到一切都平稳，想做什么，现在就可以开始做起。l一个人永远也无法预料未来，所以不要延缓想过的生活，不要吝于表达心中的话，因为生命只在一瞬间。74人生太短，聪明太晚人生太短，聪明太晚(5)l记住！l给活人送一朵鲜花，强过给死人送贵重的花圈，每个人的生命都有尽头，许多人经常在生命即将结束时，才发现自己还有很多事没有做，有许多话来不及说，这实在是人生最大的遗憾。l别让自己徒留为时已晚的空余恨。逝者不可追，来者犹未卜，最珍贵、最需要实时掌握的当下，往往在这两者蹉跎间，转眼错失。75人生太短，聪明太晚人生太短，聪明太晚(6)l人生短暂飘忽，包得有一首小诗这样写：l高天与原地，悠悠人生路；l行行向何方，转眼即长暮。l正是道尽了人生如寄，转眼即逝的惶恐。l有许多事，在你还不懂得珍惜之前已成旧事；有许多人，在你还来不及用心之前已成旧人。l遗憾的事一再发生，但过后再追悔早知道如何如何是没有用的，那时候已经过去，你追念的人也已走过了你。76人生太短，聪明太晚人生太短，聪明太晚(7)l一句瑞典格言说：我们老得太快，却聪明得太迟。不管你是否察觉，生命都一直在前进。l人生并未售来回票，失去的便永远不再得到。l将希望寄予等到方便的时间才享受77人生太短，聪明太晚人生太短，聪明太晚(8)l我们不知失去了多少可能的幸福l不要再等待有一天你可以松口气，或是麻烦都过去了。l生命中大部分的美好事物都是短暂易逝的，l享受它们、品尝它们，l善待你周围的每一个人，l别把时间浪费在等待所有难题的完满结局上。l找回迷失的生命l死亡也许是免费的但是，却要付出生命的代价。l劝大家一句话：把握当下，莫等待。成功人生的十堂课成功人生的十堂课79人生成功第人生成功第1课课l做一个终生学习的人，离开学校并不意味着学习就结束了。学习可以成为一种生活方式，帮助你发挥最大的潜能。我们从未停止学习，总会有新的，有趣的东西等待我们去发现。学习新的技能可能让人感到有一点恐惧，但每当我们在个人学习上停滞不前时，我们都需要去学习新的东西。积极地寻求支援和建议，突破停滞期。参加一些培训，进修，夜校任何新的兴趣都将会有助于发展你的优势。多看，多听，让你的头脑保持活跃。活到老，学到老。80人生成功第人生成功第2课课l令自己感到沮丧的秘诀就是用空闲时间去烦恼自己是否快乐。
