烟气污染物深度净化技术.pptx

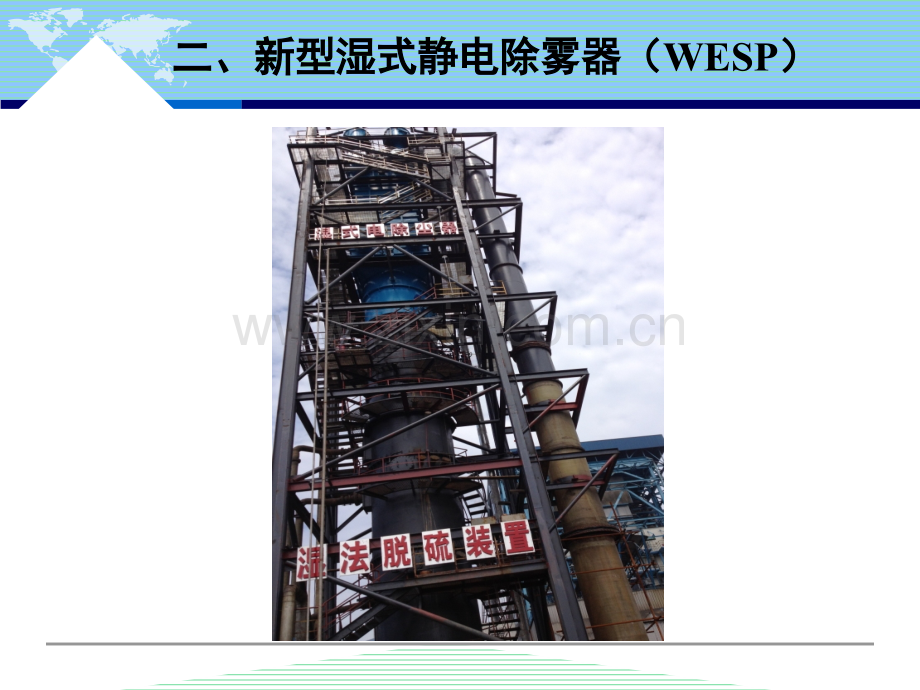

烟气污染物深度净化技术烟气污染物深度净化技术二、新型二、新型湿式静电除雾器湿式静电除雾器（WESP）三、三、WESP的工作原理的工作原理 接通高压直流电源后，在两极之间形成非均匀高压静电场，在接通高压直流电源后，在两极之间形成非均匀高压静电场，在电场的作用下，电晕线周围产生电晕层，电晕层中的空气发生电场的作用下，电晕线周围产生电晕层，电晕层中的空气发生雪崩式电离，从而产生大量的负离子和少量的阳离子。雪崩式电离，从而产生大量的负离子和少量的阳离子。烟气进入电场荷电区时，颗粒荷电。荷电后的微细颗粒静烟气进入电场荷电区时，颗粒荷电。荷电后的微细颗粒静电凝聚作用加强，粒径增大，荷电量增加，在电场力的作电凝聚作用加强，粒径增大，荷电量增加，在电场力的作用下迅速抵达阳极（沉淀极）。用下迅速抵达阳极（沉淀极）。大量的液滴颗粒不断地被驱向阳极，同时迅速释放电荷，大量的液滴颗粒不断地被驱向阳极，同时迅速释放电荷，实现微细颗粒物的高效脱除。实现微细颗粒物的高效脱除。电晕极断裂电晕极断裂现象的避免现象的避免高操作气速高操作气速的技术突破的技术突破 高压供电装高压供电装置的改进置的改进 其它改进其它改进四、新型四、新型WESP的技术优势的技术优势传统传统传统传统悬索式悬索式WESP传统的悬索式静电除雾器而传统的悬索式静电除雾器而言电晕线可能被熔断，同时言电晕线可能被熔断，同时加剧电晕线的振动，造成断加剧电晕线的振动，造成断线，设备无法正常工作，甚线，设备无法正常工作，甚至损坏供电设备。至损坏供电设备。新型碟片式新型碟片式WESP碟片无悬线电晕电极，高强度的电离电极碟片无悬线电晕电极，高强度的电离电极呈碟形，该碟型电极由一刚性柱支承，该呈碟形，该碟型电极由一刚性柱支承，该刚性柱又依次被接到一普通支撑板上。在刚性柱又依次被接到一普通支撑板上。在每一个电极的周边处会产生电晕放电，电每一个电极的周边处会产生电晕放电，电极的几何形状能使静电场得到精确地定位极的几何形状能使静电场得到精确地定位，其操作直流电压在，其操作直流电压在6.58.5万伏，比悬万伏，比悬索式静电除雾器的电场强度可提高约索式静电除雾器的电场强度可提高约30%。新型碟片式新型碟片式WESP无电晕极被熔断之忧，允许高压持续短路和突发短路，无电晕极被熔断之忧，允许高压持续短路和突发短路，不会烧毁任何元件，运行稳定，可靠性高不会烧毁任何元件，运行稳定，可靠性高。电晕极断裂现象的避免电晕极断裂现象的避免四、新型四、新型WESP的技术优势的技术优势如烟气速度大于如烟气速度大于 1.2m/s，则极线，则极线容易摆动容易摆动，导，导致其电压电流出现波动，致其电压电流出现波动，影响除尘效率影响除尘效率。传统悬索式传统悬索式静电除雾器静电除雾器其阴极线固定在主副梁上，主梁固定在绝缘箱其阴极线固定在主副梁上，主梁固定在绝缘箱上，阴极线下端靠重锤张紧固定，其电场内烟上，阴极线下端靠重锤张紧固定，其电场内烟气速一般气速一般小于小于1.2m/s.高操作气速的技术突破高操作气速的技术突破四、新型四、新型WESP的技术优势的技术优势高操作气速的技术突破高操作气速的技术突破四、新型四、新型WESP的技术优势的技术优势新型新型WESP采用碟片无悬线电晕电极，整个电晕极支撑是采用碟片无悬线电晕电极，整个电晕极支撑是刚性的刚性的，可可允许较高的气体流速允许较高的气体流速，达到较高的烟尘捕集率，对一，达到较高的烟尘捕集率，对一定量的气体来说，所需收集管的数目可以大大减少。定量的气体来说，所需收集管的数目可以大大减少。同时，除雾段为连续排列的梯形齿极线的结构具有放电点多、同时，除雾段为连续排列的梯形齿极线的结构具有放电点多、放电区域大、效率高、起晕电压低、耐腐蚀性能好等特点。实放电区域大、效率高、起晕电压低、耐腐蚀性能好等特点。实践证明，在气速为践证明，在气速为3.8m/s的工况下是稳定可靠的。的工况下是稳定可靠的。沉淀阳极由上千根材质为导电玻璃钢的蜂巢式正六角沉淀管沉淀阳极由上千根材质为导电玻璃钢的蜂巢式正六角沉淀管束组成，此种形式结构紧凑、束组成，此种形式结构紧凑、除雾效率高、重量轻、耗钢材除雾效率高、重量轻、耗钢材少、占地面积小、投资省等特点。少、占地面积小、投资省等特点。烟气处理量越大，其优势烟气处理量越大，其优势越明显。越明显。高压供电装置的改进高压供电装置的改进 四、新型四、新型WESP的技术优势的技术优势123L-C恒流电源做为新型静电除雾器的高压供电装置，其输入到电场中恒流电源做为新型静电除雾器的高压供电装置，其输入到电场中的电流是不随工况的变化而变化的，电流输出是固定不变的。的电流是不随工况的变化而变化的，电流输出是固定不变的。与同规格的可控硅电源比较，由于输出电流不变，它与工况等效电与同规格的可控硅电源比较，由于输出电流不变，它与工况等效电阻的乘积即电压随工况中的气流量、浓度的增大而升高，注入电场阻的乘积即电压随工况中的气流量、浓度的增大而升高，注入电场中的功率远大于可控硅电源中的功率远大于可控硅电源。与可控硅电源相比：净化效果好、运行可靠性高、节电效果明显、线路与可控硅电源相比：净化效果好、运行可靠性高、节电效果明显、线路结构简单、调试维修十分方便。结构简单、调试维修十分方便。同时由于恒流电源不怕电场中闪烙（即短路），能有效的保护设备，同时由于恒流电源不怕电场中闪烙（即短路），能有效的保护设备，当闪烙过后，马上能恢复正常工作状态。当闪烙过后，马上能恢复正常工作状态。4其它改进其它改进 四、新型四、新型WESP的技术优势的技术优势123气体分布系统的优化气体分布系统的优化增设气体分布装增设气体分布装置，以利于尾气置，以利于尾气在积尘管束中的在积尘管束中的均匀分布。均匀分布。绝缘系统的优化绝缘系统的优化 设备清洁技术的改进设备清洁技术的改进 绝缘箱和配电箱绝缘箱和配电箱各增设一个手孔，各增设一个手孔，以便于清洗支撑以便于清洗支撑绝缘子。绝缘子。湿式除雾器上湿式除雾器上气室设置喷淋气室设置喷淋系统，便于设系统，便于设备内部冲洗。备内部冲洗。表表1 新型静电除污器的主要性能参数新型静电除污器的主要性能参数项目项目指标指标压降压降200Pa电耗电耗约占发电机组容量的约占发电机组容量的0.2%-0.3%工艺水工艺水主要用于冲洗，原则上不另外增加主要用于冲洗，原则上不另外增加脱除率脱除率/排放指标排放指标水雾液滴水雾液滴 10mg/m3SO3 10mg/m3NH3 2mg/m3微细烟尘微细烟尘80%-85%不透明度不透明度 5%Hg 80%-90%四、新型四、新型WESP的技术优势的技术优势1234静电除雾器对烟气污染物的去除效率更高、去除粒径更小，可有效去除静电除雾器对烟气污染物的去除效率更高、去除粒径更小，可有效去除SO3、NH3、细小液滴、细小液滴、PM2.5、汞等重金属，使排气满足更为严格的、汞等重金属，使排气满足更为严格的环保要求。环保要求。可有效解决可有效解决SCR后后SO3浓度增高引起的湿法脱硫烟囱冒浓度增高引起的湿法脱硫烟囱冒“蓝烟蓝烟”或或“黄烟黄烟”问题，大大降低烟气的不透明度。问题，大大降低烟气的不透明度。由于排放烟气中冷凝水雾的降低和由于排放烟气中冷凝水雾的降低和SO3浓度的降低，使壁面酸沉降减少，浓度的降低，使壁面酸沉降减少，降低了管道和烟囱腐蚀压力，延长了烟囱使用寿命。降低了管道和烟囱腐蚀压力，延长了烟囱使用寿命。由于静电除雾器可有效脱出烟气污染物中的气溶胶及由于静电除雾器可有效脱出烟气污染物中的气溶胶及PM2.5，因而可以，因而可以完全省去完全省去GGH系统，大大节省投资、降低厂用电率。系统，大大节省投资、降低厂用电率。五、新型五、新型WESP的应用效果的应用效果 1、烟气调质的概念及机理烟气调质的概念及机理英文：FLUE GAS CONDITIONING(FGC)烟气调质系统是通过调整烟气或烟气粉尘的组分及一些物理特性，从而降低粉尘比电阻值或改变粉尘的物理化学特性，提高电除尘效率的装置。烟气调质技术的应用，彻底改变传统电除尘被动适应粉尘、工况参数的除尘技术模式，是电除尘技术的革命性革新。1.1、烟气调质概念六、六、烟气调质烟气调质 1、烟气调质的概念及机理烟气调质的概念及机理1.2.1 水调质 应用条件：应有降温空间，适合高温烟气。主要应用于水泥行业大型干法窑（320350）的应用，其设备称为增湿塔，增湿到烟气露点温度 47。燃煤锅炉烟气温度一般150以下，没有降温空间，容易造成湿底，烟道堵塞，不适合推广。1.2、烟气调质的种类及应用六、六、烟气调质烟气调质 1、烟气调质的概念及机理烟气调质的概念及机理1.2.2 调质剂调质 常用调质剂有：SO3、NH3、Na2CO3、磷酸等。1).SO3调质是燃煤锅炉应用最广泛，最成熟可靠技术，提高表面导电，降低粉尘比电阻。2).NH3调质机理为注入的NH3与烟气中SO3生成很粘稠状的硫酸氢氨，促进细微粉尘的凝并，减少振打二次飞扬，提高除尘效率，实践证明，NH3调质不能降低粉尘比电阻。1.2、烟气调质的种类及应用六、六、烟气调质烟气调质 1、烟气调质的概念及机理烟气调质的概念及机理1.2.2 调质剂调质 3).SO3+NH3调质，双重调质，NH3为碱性，提高粉尘对SO3的吸附性，降低SO3注入量，注入量及比例的把握非常重要，美国Chemiton公司采用。4).Na2CO3调质，Na2CO3受热分解成Na2O，提高离子导电，增强粉尘活性。运行费高昂。1.2、烟气调质的种类及应用六、六、烟气调质烟气调质 1、烟气调质的概念及机理烟气调质的概念及机理 三氧化硫烟气调质就是以三氧化硫（SO3）为调质剂，在烟气进入电除尘器之前对其进行调质处理，提高粉尘表面导电，降低粉尘比电阻，提高粉尘的荷电性能，使粉尘易被电除尘器捕集，以提高电除尘器效率，降低出口粉尘排放浓度。可降低粉尘比电阻12个数量级。1.3、SO3烟气调质机理六、六、烟气调质烟气调质与烟气中水分结合形成的烟酸气溶胶 在烟气中注入SO3极易吸附在粉尘表面，形成低电阻导电通道 三氧化硫烟气调质就是以三氧化硫（SO3）为调质剂，在烟气进入电除尘器之前对其进行调质处理，提高粉尘表面导电，降低粉尘比电阻，提高粉尘的荷电性能，使粉尘易被电除尘器捕集，以提高电除尘器效率，降低出口粉尘排放浓度。典型注入率1020ppm六、六、烟气调质烟气调质 2、烟气调质应用情况、烟气调质应用情况 三氧化硫烟气调质技术，在燃煤锅炉应用已有20多年的应用历史；目前世界上运行的烟气调质系统已经超过500套；要分布在欧洲、南非、印度、美洲等；主要厂家有德国pentol公司、美国wellco公司等。中国日化院消化吸收美国Chemiton技术。六、六、烟气调质烟气调质3、三氧化硫烟气调质工艺流程及设备构成六、六、烟气调质烟气调质3、三氧化硫烟气调质工艺流程及设备构成、三氧化硫烟气调质工艺流程及设备构成 熔硫将固态硫加入熔硫槽内，在熔硫槽熔区用蒸汽加热固体硫磺，使之变为液态硫磺储存在熔硫槽储区中。燃硫利用液硫输送泵将液体硫磺输送到SO3生成器，根据运行工况精确控制硫磺的输送量；硫磺在燃硫炉内与热空气相遇燃烧生成二氧化硫。转化二氧化硫在转化塔中经五氧化二矾催化作用生成三氧化硫，转化率达95以上。3.1、SO3烟气调质工艺流程说明六、六、烟气调质烟气调质 3、三氧化硫烟气调质工艺流程及设备构成、三氧化硫烟气调质工艺流程及设备构成 三氧化硫发生装置（烟气调质）包含SO3生成器(集装箱式)、储硫罐两大部件组成。SO3生成器包括风机、电加热器、燃硫炉、转化塔和PLC控制系统。3.2、SO3烟气调质设备构成五、五、烟气调质烟气调质 3、三氧化硫烟气调质工艺流程及设备构成、三氧化硫烟气调质工艺流程及设备构成五、五、烟气调质烟气调质
