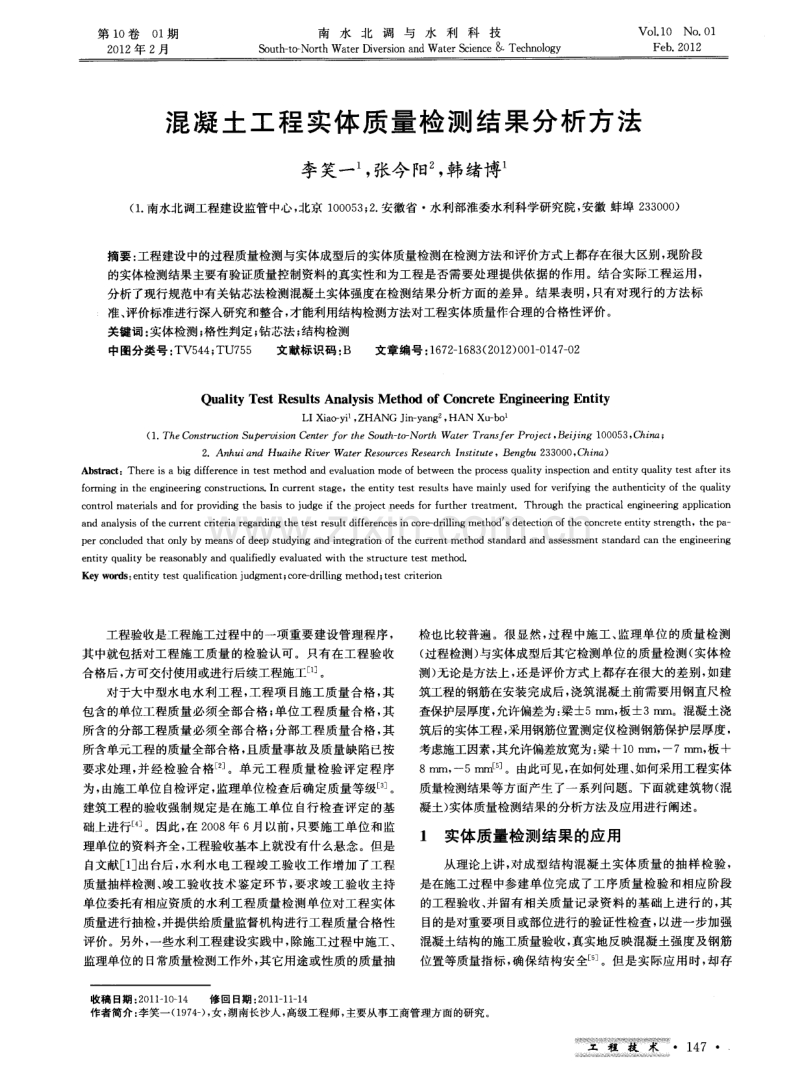

第 1 O卷O 1 期 2 0 1 2 年 2 月 南水北调与 水利科技 S o u t h - t o - N o r t h Wa t e r Di v e r s i o n a n d Wa t e r S c i e n c e 8 L Te c h n o l o g y Vo 1 1 0 No 0 1 F e b 2 0 1 2 混凝 土工程 实体质量检测 结果分析方法 李笑一 ， 张今阳。 ， 韩绪博 ( 1 南水北调工程建设监管中心， 北京 1 0 0 0 5 3 ； 2 安徽省 水利部淮委水利科学研究院， 安徽 蚌埠 2 3 3 0 0 0 ) 摘要： 工程建设中的过程质量检测与实体成型后的实体质量检测在检测方法和评价方式上都存在很大区别 ， 现阶段 的实体检测结果主要有验证质量控制资料的真实性和为工程是否需要处理提供依据的作用。结合实际工程运用， 分析了现行规范中有关钻芯法检测混凝土实体强度在检测结果分析方面的差异。结果表明， 只有对现行的方法标 准、 评价标准进行深人研究和整合， 才能利用结构检测方法对工程实体质量作合理的合格性评价。 关键词： 实体检测； 格性判定； 钻芯法； 结构检测 中图分类号： T V5 4 4 ； T U7 5 5 文献标识码 ： B 文章编号： 1 6 7 2 1 6 8 3 ( 2 0 1 2 ) O 0 1 0 1 4 7 0 2 Qu a l i t y Te s t Resu l t s An a l y s i s Me t h o d o f Co n c r e t e En g i n e e r i n g En t i t y LI Xi a o - y i ， ZHANG J i n - y a n g ， HAN Xu - b o ( 1 Th e C o n s t r u c t i o n S u p e r v i s i o n C e n t e r f o r t h e S o u t h t o No r t h Wa t e r Tr a n s f e r P r o j e c t ， Be Oi n g 1 0 0 0 5 3 ， C h i n a ； 2 An hu i a n d Hu ai he Ri v e r Wa t e r Re s o u r c e s Re s e a r c h I n s t i t u t e，Be n gb u 2 33 0 0 0， Ch i na ) Ab s t r a c t ：Th e r e i s a b i g d i ffe r e n c e in t e s t me t h o d a n d e v a l u a t i o n mo d e o f be t we e n t h e p r o c e s s q u a l i t y i n s p e c t i o n a n d e nt i t y q u a l i t y t e s t a f t e r i t s f o r mi n g i n t h e e n g i n e e r i n g c o ns t r u c t i o n s I n c u r r e n t s t a g e，t h e e n t i t y t e s t r e s ul t s h a v e ma i nl y u s e d f o r v e r i f y i n g t he a ut he n t i c i t y o f t h e q u a l i t y c o n t r o l ma t e r i a l s a n d f o r p r o v id in g t h e b a s i s t o j u d g e i f t h e p r o j e c t n e e d s f o r f u r t h e r t r e a t me n t Th r o u g h t h e p r a c t i c a l e n g i n e e r i n g a p p l i c a t i o n a n d a na l y s i s o f t h e c u r r e n t c r i t e r i a r e g a r d i n g t h e t e s t r e s u l t d i f f e r e n c e s i n c or e - dr i l l i n g me t h o d s d e t e c t i o n o f t he c o nc r e t e e n t i t y s t r e n g t h，t h e p a pe r c o n c l u de d t h a t o n l y b y me a n s o f d e e p s t u dy i n g a n d i n t e g r a t i o n o f t h e c u r r e n t m e t h o d s t a n d a r d a nd a s s e s s me n t s t a n d a r d c a n t he e n g i n e e r i n g e n t i t y q u a l i t y b e r e a s o n a b l y a nd q u a l i f i e d l y e v a l u a t e d wi t h t h e s t r u c t u r e t e s t me t h o d K e y w o r d s ： e n t i t y t e s t q u a l i f i c a t i o n j u d g me n t ； c o r e - d r i l l i n g me t h o d ； t e s t c r it e r i o n 工程验收是工程施工过程中的一项重要建设管理程序， 其中就包括对工程施工质量的检验认可。只有在工程验收 合格后， 方可交付使用或进行后续工程施工 。 对于大中型水电水利工程， 工程项 目施工质量合格， 其 包含的单位工程质量必须全部合格； 单位工程质量合格， 其 所含的分部工程质量必须全部合格； 分部工程质量合格， 其 所含单元工程的质量全部合格， 且质量事故及质量缺陷已按 要求处理， 并经检验合格 。单元工程质量检验评定程序 为， 由施工单位自检评定， 监理单位检查后确定质量等级l 3 。 建筑工程的验收强制规定是在施工单位 自行检查评定 的基 础上进行l 4 。因此， 在 2 0 0 8年 6月以前， 只要施工单位和监 理单位的资料齐全， 工程验收基本上就没有什么悬念。但是 自文献E l i 出台后， 水利水电工程竣工验收工作增加了工程 质量抽样检测、 竣工验收技术鉴定环节， 要求竣工验收主持 单位委托有相应资质的水利工程质量检测单位对工程实体 质量进行抽检， 并提供给质量监督机构进行工程质量合格性 评价。另外， 一些水利工程建设实践中， 除施工过程中施工、 监理单位的日常质量检测工作外， 其它用途或性质的质量抽 检也比较普遍。很显然， 过程中施工、 监理单位的质量检测 ( 过程检测) 与实体成型后其它检测单位的质量检测( 实体检 测) 无论是方法上， 还是评价方式上都存在很大的差别， 如建 筑工程的钢筋在安装完成后 ， 浇筑混凝土前需要用钢直尺检 查保护层厚度， 允许偏差为： 梁5 I n m， 板4 - 3 mm。混凝土浇 筑后的实体工程， 采用钢筋位置测定仪检测钢筋保护层厚度， 考虑施工因素， 其允许偏差放宽为： 梁+1 0 m m， -7 I n l T l ， 板+ 8 F IY n ， 一5眦 。由此可见， 在如何处理、 如何采用工程实体 质量检测结果等方面产生了一系列问题。下面就建筑物( 混 凝土) 实体质量检测结果的分析方法及应用进行阐述。 1 实体质量检测结果的应用 从理论上讲 ， 对成型结构混凝土实体质量的抽样检验， 是在施工过程中参建单位完成了工序质量检验和相应阶段 的工程验收、 并留有相关质量记录资料的基础上进行的， 其 目的是对重要项 目或部位进行的验证性检查， 以进一步加强 混凝土结构的施工质量验收， 真实地反映混凝土强度及钢筋 位置等质量指标， 确保结构安全_ 5 。但是实际应用时， 却存 收稿 日期 ： 2 0 1 1 - 1 0 1 4 修 回日期 ： 2 0 1 1 1 t 一 1 4 作者简介 ： 李笑一 ( 1 9 7 4 一 ) ， 女 ， 湖南长沙人 ， 高级工程师 ， 主要从事工商管理方面 的研究 。 王 蠢；|吱 菜 A 1 4 7 第 1 O卷 O 1期 南水北调与水利科技 2 0 1 2年 2月 在实体检测结果否定过程检测 ( 如混凝土标准养护试块) 判 定结果的情况。如对于建筑工程涉及混凝土结构安全的重 要部位的混凝土抗压强度， 结果可能有 5种情况 ： 标准 养护试块和同条件养护试块的混凝土强度均要达到设计和 文献 6 要求 ， 可评定为合格。此种情况是 以同条件养护的 试件强度作为结构实体检验混凝土强度。 标准养护试块 混凝土强度达到设计和文献E 3 要求， 且采用非破损或局部破 损的实体检测结果达到设计要求， 可评定为合格。此种情况 是以结构检测结果作为结构实体检验混凝土强度。 标准 养护试块混凝土强度达到设计和文献 6 要求， 结构检测的实 测值达不到设计值， 经设计单位复核能够满足结构安全和使 用功能， 可予以验收； 标准养护试块混凝土强度达到设计和 文献 6 求 ， 结构检测的实测值达不到设计值， 经设计单位复 核不能满足结构安全和使用功能， 通过返修或加固处理后可 予以验收； 标准养护试块混凝土强度达不到设计和文献 6 求， 结构检测的实测值达到设计值 ， 不用处理 ， 该项判为 不合格， 但可予以验收。就是说， 即使实体混凝土强度能够 达到设计要求， 但是试块强度不合格 ， 也不能评定该项合格， 只能表明对于混凝土强度这一项可以验收或者不用处理。 可以看出， 实体检测结果主要有 2个作用， 一是验证试 块强度的真实性， 如主管部门的监督性检查或其他各种类型 的质量大检查 。二是为工程是否需要处理提供依据 。 对于钢筋保护层厚度、 钢筋间距等其他项 目， 均可以纳 入实体检测的范畴， 但是 目前水利工程中尚缺乏合理的评价 标准， 结果评价往往存在争议 。 2 混凝土强度实体检测结果分析方法 混凝土强度实体检测方法常用的有 回弹法和钻芯法等。 以钻芯法为例， 各相关规程对数据处理存在差异， 见表 l 。由 此带来 的相应处理结果也有较大差别 。 例如， 利用钻芯法检测某箱涵工程混凝土强度 ， 结果见 表 2 。 表 1 各规程对芯样 抗压强度试 验换算值的处理 表 2 某涵箱混凝土强度检测结果 作 为梁 、 板 、 柱等 尺寸较小 的构件 ， 在外力 作用下 ， 结构 混凝土的破坏一般都是首先出现在最薄弱的区域， C E C S 0 3 规程取芯样试件混凝土强度换算值中的最小值作为单个构 件或单个构件的局部区域的强度推定值。而作为闸底板、 闸 墩等尺寸较大的构件 ， 换算强度较低点一般构不成结构的薄 弱区域， 水工混凝土试验规程( D L T 5 1 5 0 2 0 0 1和 S L 3 5 2 2 0 0 6 ) 中规定以试件测值的平均值作为强度推定值。因此， 检测单位应根据被测对象的受力特点选择检测依据， 并在技 术服务合同和检测中注明。但是水工混凝土试验规程( DL T 5 1 5 0 2 0 0 1 和 S I 3 5 2 2 0 0 6 ) 中的数值处理方式过于简单， 1 4 8 王 檀 蔽| 采 只考虑了强度均值 ， 没有考虑能够反映施工水平的离散性指 标。混凝土强度均值达到设计要求 ， 往往只能保证结构安全 性能， 不能保证结构的耐久性。对于水工建筑物混凝土， 有 时由于表层混凝土骨料较少或浮浆过厚， 使得表面( 层) 混凝 土抗压强度较低 ， 如表 2中的进 口左联闸墩， 有 1个位于表 层的混凝土强度换算值较低， 却被平均值所掩盖。由于抗压 强度较低的混凝土通常抗冻性能、 抗碳化能力 、 耐磨性能都 较差， 因此可以说， 这些不影响结构安全的点恰恰是工程耐 久性的薄弱点。 ( 下转 第 1 8 8页) 第 l O卷 O 1期 南水 北调 与水 利科 技 2 0 1 2年 2月 经济的发展， 其经济效益将更为可观。 4 调整农业种植结构的难点分析及建议 经调查 ， 影响农 民种 棉积极 性 的原 因 主要 有 以下几点 ： 一 是基于传统的种植观念， 以为水肥条件好的地块理所应当 种植小麦， 只有土地较贫瘠或灌溉条件不足的地块才种植棉 花等经济作物； 二是抱着求稳心态， 盲 目固守手里有粮、 心中 不慌的信条； 三是种植棉花比较费工费时， 而种植小麦、 玉米 则相对轻松； 四是棉花收购价格浮动幅度较大， 为规避风险， 农民不愿种植棉花； 五是节水意识淡薄， 没有认识到水资源 的重要性。 以上这些问题 ， 都是调整农业种植结构进程中需要注意 并加以改进的 ， 为此特提出如下建议 。 加大节水宣传力度。许多农民理所当然的以为地下 水是取之不尽、 用之不竭的， 对深层地下水资源不懂得去珍 惜， 浪费水资源现象严重。要通过宣传让他们认识到衡水市 农业用水面临的危机， 以及保护水资源的重要性； 通过帮他 们算水帐、 算经济帐， 让他们认识到改种棉花不仅能获益更 多， 而且还能节约宝贵的水资源， 利国又利民。 加大政策扶持力度， 在种子、 地膜、 化肥、 农药以及收 购等方面为棉农提供优惠政策。 因地制宜， 搞好协调与统筹。调整农业政治结构， 要 根据各地的实际情况来确定。灌溉条件好的地方要多保留 一 些粮食作物种植面积， 而条件差、 深层地下水超采严重的 地方要以种植棉花等经济作物为主， 总的原则是控制深层地 下水的开采量。如衡水市石津渠灌区内灌溉条件较好 ， 灌溉 用水大部分来自上游的黄壁庄水库， 深层地下水开采量相对 较小， 在本区域内可多种植一些粮食作物， 生产的粮食除满 足生活需要外， 还可调配到其他地方； 在完全依赖开采深层 地下水的地方则要以种植棉花为主， 基本生活口粮不足的可 以从其他地方调配 。 农业科技部门要选择一些高产、 优质、 早熟、 免整枝、 抗病、 抗虫的棉花新品种， 指导导农民科学种植； 同时还要积 极与农业科研部 门联系， 尝试着种植一些在国际上处于前 沿、 具有潜在市场价值的新品种如彩棉等， 力争上档次、 见规 ( 上接 第 1 4 8页) 在文献 7 中还规定了利用钻芯法批量检测结构混凝土 强度的方法， 使钻芯法更趋于完善， 是结构检测结果的另一 种处理方式。 3 结语 判定工程质量合格与否 ， 关键取决 于施 工过程 中质量 控 制与检验资料及有关规程规范， 这些资料显示为真实且证明 质量是合格的， 则可依据有关规程规范判定工程质量为合 格。当怀疑质量控制与检验资料的真实性时 ， 应该进行实体 检测， 甚至是全面地实体质量检测。实体质量检测不合格 时 ， 判断工程是否需要处 理 ， 应首先 根据检 测结果 进行 复核 1 8 8一 采 烈|a 誉 ：理 模、 出效益， 打造衡水棉花种植新模式。 做好棉花深加工 ， 千方百计为农民增收。一旦衡水 市棉花种植形成产业规模， 相应的棉花加工业必须跟上。除 了传统的纺织、 油料等行业外， 还应大力发展棉杆造纸技术， 既保护了环境， 又增加了农民收入。 建立各项保障措施， 解除棉农后顾之忧。在棉花种 植形成产业规模的基础上， 积极探索一些合作、 保险机制 ， 从 棉花的播种到收获再到出售的各个环节为棉农提供方便 ， 降 低棉花种植的各种风险， 解除棉农的后顾之忧。 5 结论 通过对衡水市农业用水矛盾、 不同作物缺水量、 调整农 作物种植结构效益分析， 种植棉花作物不仅可以节约用水， 减少地下水开采量， 更可以使农民增产增收。 根据衡水市水资源分布情况， 在水资源相对丰富的地区， 推广种植冬小麦一玉米农业种植结构， 保证粮食种植面积。 在水资源相对匮乏地区， 推广种植棉花农业种植结构， 减少农 业用水 ， 为保护和恢复地下水生态环境将发挥重要作用。 调整农业种植结构 ， 将衡水建成棉花主产区， 是基于衡 水市水资源现状做出的必要抉择。它既增加了农民的收入， 又节约了宝贵的水资源， 是一项利国利 民的好举措 ， 对衡水 市社会经济的可持续发展意义重大。 参考文献 ： 1 宫飞 华北平原结构 型节水农业模 式及途径研 究 D 北京 ： 中 国农业大学 ， 2 0 0 3 2 高明杰 ， 罗其 友 水资源约 束地 区种植 结构优化 研究 以华 北地区为例 J 自 然资源学报， 2 0 0 8 ， ( 2 ) E 3 韩燕， 李海涛， 郝跃颖 衡水市水资源短缺问题分析探讨 J 地 下水 ， 2 0 0 9 ， ( 1 ) 4 张彦增 衡 水市地下水资源分析探讨 J 地下水 ， 2 0 0 6 ， ( 2 ) 5 王春泽 ， 乔光建 河北 省 降水特性 与农 业需 水耦 合关 系分析 J 南水北调与水利科技， 2 0 0 8 ， ( 1 2 ) 6 刘 晓英 ， 李玉忠 ， 郝卫平 华北 主要作物需水量 近 5 0年变化趋 势及原因 J 农业工程 学报 ， 2 0 0 5 ， 2 1 ( 1 0 ) ： 1 5 5 1 5 9 E 7 河北物价局 物价 工作信息 z 2 0 0 8 ， ( 4 6 ) 8 马腾 河北省棉花生产 的调查分析 J 数量经济与统计 ， 2 0 0 6 计算， 并考虑结构耐久性采取相应处理措施。 参考文献 ： 1 S I 2 2 3 2 0 0 8 ， 水利水 电建设工程验收规程 s 2 S I 1 7 6 2 0 0 7 ， 水 利水 电工程施工质量检验与评定规程 s 3 DL T 5 1 1 3 1 2 0 0 5 ， 水 电水利基本建设 工程单元工程质量等级 评定标准 s 4 G B 5 0 3 0 0 2 0 0 1 ， 建筑工程施工质量验收统一标准 s 5 GB 5 0 2 0 4 2 0 0 2 ( 2 0 1 1年版 ) ， 混凝土结 构工程施 工质量验 收规 范L s 6 G B T 1 0 7 2 0 1 0 ， 混凝土强度检验评定标准I s 7 C E C S 0 3 ： 2 0 0 7 ， 钻芯法检测混凝土强度技术规程 s
