注塑机基本知识.pptx

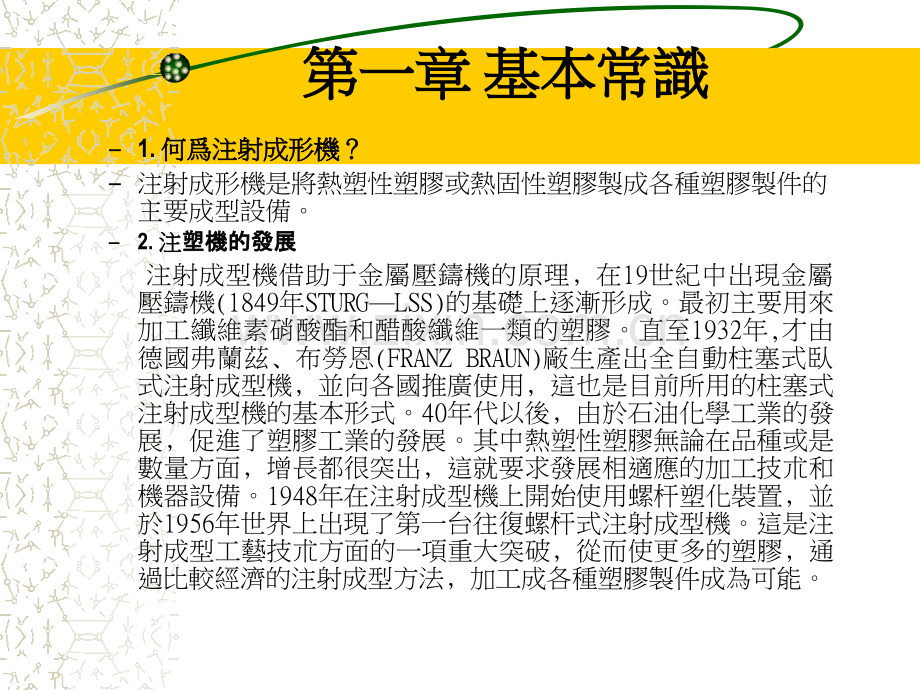

第一章第一章 基本常識基本常識1.何爲注射成形機？何爲注射成形機？注射成形機是將熱塑性塑膠或熱固性塑膠製成各種塑膠製件的主要成型設備。2.注注塑機的發展塑機的發展 注射成型機借助于金屬壓鑄機的原理在19世紀中出現金屬壓鑄機(1849年STURGLSS)的基礎上逐漸形成。最初主要用來加工纖維素硝酸酯和醋酸纖維一類的塑膠。直至1932年,才由德國弗蘭茲布勞恩(FRANZ BRAUN)廠生產出全自動柱塞式臥式注射成型機並向各國推廣使用這也是目前所用的柱塞式注射成型機的基本形式。40年代以後由於石油化學工業的發展促進了塑膠工業的發展。其中熱塑性塑膠無論在品種或是數量方面增長都很突出這就要求發展相適應的加工技朮和機器設備。1948年在注射成型機上開始使用螺杆塑化裝置並於1956年世界上出現了第一台往復螺杆式注射成型機。這是注射成型工藝技朮方面的一項重大突破從而使更多的塑膠通過比較經濟的注射成型方法加工成各種塑膠製件成為可能。3.3.何爲注射成形？何爲注射成形？注射成型是一種以高速高壓將塑膠熔體注入到已閉合的模具型腔內，經冷卻定型，得到與模腔相一致的塑膠製件的成型方法。4.4.注塑機的主要用途？注塑機的主要用途？生産塑膠製件廣泛用於國防、電子、電氣、日用品等。（如軍用器械電子儀表電器塑料容器等）5.5.注塑機的分類注塑機的分類按排列方式可分為立式臥式和角式注射成型機 現在還出現了立臥式兩用機(美國ARBURG)按加工能力可分為超小型小型中型大型和特大型东华公司机型分类：大機特大型機和小機750噸及以上機型稱為大機2000噸以上稱為特大型機,600噸及以下算小機還有一款超小型機-25C6.6.國內外主要注塑機廠家？國內外主要注塑機廠家？主要有東華寧波海天、順德震德、無錫格蘭、東莞寶源、香港震雄、德國德馬珞、巴頓菲爾、BOY美國ARBURG辛辛那提HPM、意大利OIMA、加拿大HUSKY、日 本 東 芝 三 菱 日 精(NISSEI)名 機(MEIKI)新瀉(NIGATA)韓國L.G等。7.7.東華機械現生産注塑機的主要機型？東華機械現生産注塑機的主要機型？1)Zeus全電機系列 2)Fx精密注塑機系列 3)F2/F3型注塑機系列 4)G經濟型注塑機系列 5)FT多物料注塑機系列 6)J兩板式注塑機系列 7)PVC專用機 8)PET專用機第二章第二章 注塑機的基本原理及結構注塑機的基本原理及結構注塑機的工作原理：粒狀或粉狀塑膠，從注塑機的料斗被送進已加熱了的具有一定溫度的料筒中，經過加熱熔化呈注動狀態後，由螺杆推動而通過料筒前端的噴咀，並注入溫度較低的閉合塑模中，塑膠熔料在受壓的情況下，經過冷卻固化後，即成爲塑膠製品。注塑機是由注射裝置、合模裝置、液壓裝置和電氣控制系統四大部分組成。2.鎖模部分結構原理 3.射台部分結構原理鎖模部分鎖模部分主要分以下几個部分1.鎖模組裝2.鎖模唧筒3.機鉸4.頂針唧筒5.調模組件6.哥林柱組裝7.機械鎖8.鎖模擋門9.鎖模機架射台部分射台主要分以下几個部分1.射台前板2.熔膠筒組件3.射移唧筒組件4.射台后板5.轉台唧筒6.射台機架7.射台護罩一注塑機的工作一注塑機的工作過過程程1閉模和合緊注射成型機的成型周期一般從模具開始閉合時起。模具首先以低壓力快速進行閉合當動模與定模快要接近時合模的動力系統自動切換成低壓(即試合模壓力)低速在確認模內無異物存在時再切換成高壓而將模具合緊。2注射裝置前移注射在確認模具達到所要求的合緊程度後注射裝置前移使噴嘴和模具貼合。當噴嘴與模具完全貼合後便可向注射油缸通入壓力油,於是與油缸活塞杆相接的螺杆則以高壓高速將頭部的熔料注入模腔。此時螺杆部作用於熔料上的壓力為注射壓力又稱一次壓力,出料的流率稱之注射速率。3壓力保持(保壓)注入模腔的熔料由於低溫模具的冷卻作用使注入模腔內的熔料產生收縮。為了制得質量緻密的製件注射後的螺杆前端應留有少量熔料(俗稱料墊)並對螺杆保持一定的壓力進行模腔塑件的補縮。此時螺杆作用於熔料上的壓力稱之保壓壓力又稱二次壓力在保壓時螺杆因補縮而有微量的前移。4制品冷卻和預塑化當保壓進行到模腔內的熔料失去從澆口回流可能性時(即澆口封閉),注射油缸內的保壓壓力即可卸去使製件在模內自然冷卻定型。為縮短機器成型周期此時螺杆在油馬達(或電機)驅動下轉動將來自料斗的粒狀塑膠向前輸送並使其塑化熔融。進入螺杆頭部的熔料在正常操作條件下其壓力低於熔料從噴咀流出的阻力並高於油缸內工作油的回泄阻力故螺杆在熔料壓力作用下邊轉動邊後退。螺杆在塑化時的後移量即表示了螺杆頭部熔料所積存的量。當螺回退到計量值時螺杆即停止轉動(由行程開關或位移傳感器進行位置控制)准備下一次注射。製品冷卻與螺杆塑化在時間上是同時進行的在一般情況下要求螺杆塑化計量時間要少於製品冷卻時間。5注射裝置後退和開模頂出製品螺杆塑化計量完畢後為了使噴嘴口不致於因長時間和冷模接觸而形成冷料等緣故經常需要將噴嘴撤離模具即注射裝置後退。此動作進行與否或先後的程式機器均可供選擇。模腔內的熔料經冷卻定型後合模裝置即行開模並自動頂落製品。從注塑機的周期分析可知，作爲注塑機必須具備下列基本功能：（1）對加工塑膠實現塑化計量並將熔料射出的功能；（2）對成型模具實現啓閉和鎖緊的功能；（3）實現在成型過程中所需能量的轉換與傳遞的功能；（4）對工作程式及工藝條件設定與控制的功能。爲此，注塑機主要由下列部件組成：注注射射裝裝置置：主要作用是使塑膠均勻地塑化成熔融狀態，並以足夠的壓力和速度將一定量的熔料注射到模腔內。因此，注射裝置應具有塑化良好，計量精確的性能，並且在注射時對熔料能夠提供足夠的壓力和速度。注射裝置一般由塑化部件（機筒、螺杆、射嘴等）、料斗、計量裝置、螺杆傳動裝置（熔膠馬達）、注射和移動油缸等。鎖鎖模模裝裝置置：主要是爲了保證成型模具可靠的閉合和實現模具啓閉動作，即成型製品的工作部件。由於在注射時，進入模腔的熔料還具有一定的壓力，這就要求合模裝置給予模具足夠的合模力，以防止在熔料的壓力下模具被打開，從而導致製品溢邊或使製品精度下降。鎖模裝置主要包括：模板、哥林柱、機鉸、頂針、安全門等。液液壓壓裝裝置置：提供機器各部件運行所需的動力油的裝置包括：電馬達(電動機)油泵、液壓馬達、方向閥、流量閥、壓力控制閥唧筒(油缸)唧芯(活塞杆)活塞唧筒前后蓋等等。控制系統：控制系統是保証注塑機按工藝過程設定的要求(壓力速度溫度時間等)和動作程式准確有效地工作。它可分為注塑機動作程式控制(如開合模注射保壓等)及其過程程式控制(如注射過程的速度和壓力的程式控制等)兩個方面。二注塑機注射成型知識：二注塑機注射成型知識：1.成型知識：注射成型的重要工藝條件是影響塑化流動和冷卻的溫度壓力和相應的各個作用時間。(一)溫度控制：(1).料筒溫度：注射模塑過程需要控制的溫度有料筒溫度，噴咀溫度和模具溫度等，前兩種溫度主要影響塑膠的塑化和流動，而後一種溫度主要影響塑膠的流動和冷卻。(2).射咀溫度：通常是略低於料筒最高溫度的，這是爲了防止熔料在直通式射嘴可能發生的“流涎現象”，射嘴溫度也不能過低，否則將會造成熔料的早凝而將射嘴堵死，或者由於早凝料注入模腔而影響製品的性能。(3).模具溫度：對製品的內在性能和表觀質量影響很大。模具溫度的高低決定於塑膠結晶性的有無，製品的尺寸與結構，性能要求，以及其他工藝條件（熔膠溫度，注射溫度及注射壓力，模塑周期等）。（二）壓力控制注射過程中壓力包括塑化壓力和注射壓力兩種，並直接影響塑膠的塑化和製品質量。(1).塑化壓力：（背壓）採用螺杆式注射機時，螺杆頂部熔料在螺杆轉動後退時所受到的壓力稱爲塑化壓力亦稱背壓。一般操作中，塑化壓力的決定應在保證製品質量優良的前提下越低越好，其具體資料是隨所用的塑膠的品種而異的，但通常很少超過20kg/cm2。(2).注射壓力：在注塑成型中所起的作用是克服塑膠從料筒向型腔的流量阻力，給予熔料充模的速率以及熔料進行壓實。(3).成型周期：完成一次注模塑過程所需的時間稱成型周期。成型周期，直接影響勞動生産率和設備利用率，在整個成型周期中，以注射時間和冷卻時間最重要，它們對製品的質量均有決定性的影響，注射時間中的充模時間直接反比於充模速率，生産中充模時間一般約爲3-5秒大型機則更長。第三章第三章 注塑機基本參數注塑機基本參數 一台注塑機的性能特徵，通常用一些性能參數來表示。客戶經常會說，我想購買一台鎖模力爲500噸或要一台注射量爲10000克機器，這裏鎖模力和注射量就是基本參數。下面舉例說明 技術參數技術參數技術參數技術參數技術參數技術參數技術參數技術參數機機 型型TTI-900JTTI-900J螺絲直徑螺絲直徑mmmm100100螺杆直徑大小螺杆直徑大小理論注塑容積理論注塑容積cmcm3 336523652注塑機所能打出膠料的最大體積注塑機所能打出膠料的最大體積理論注射重量理論注射重量g(ozg(oz)3287(13287(116.1)16.1)注塑機所能打出膠料注塑機所能打出膠料(以以PSPS計算計算)的最大重量的最大重量最大射膠壓力最大射膠壓力(高壓低速高壓低速)kg/ckg/cm m219681968啟用差動時啟用差動時高壓低速狀態下高壓低速狀態下注塑機所能提供的射膠注塑機所能提供的射膠時熔膠筒里的最大壓力時熔膠筒里的最大壓力射膠壓力射膠壓力(低壓低壓高速高速)kg/ckg/cm m215811581啟用差動時啟用差動時低壓高速狀態下低壓高速狀態下注塑機所能提供的射膠注塑機所能提供的射膠時熔膠筒里的最大壓力時熔膠筒里的最大壓力射膠速率（高壓射膠速率（高壓低速）低速）cmcm3 3/s/s617.4617.4啟用差動時啟用差動時高壓低速狀態下高壓低速狀態下注塑機在單位時間內所注塑機在單位時間內所能射出的膠料的最大體積能射出的膠料的最大體積射膠速率（低壓射膠速率（低壓高速）高速）cmcm3 3/s/s767.5767.5啟用差動時啟用差動時低壓高速狀態下低壓高速狀態下注塑機在單位時間內所注塑機在單位時間內所能射出的膠料的最大體積能射出的膠料的最大體積熔膠量熔膠量g/sg/s9292單位時間內能熔融的膠料的數量單位時間內能熔融的膠料的數量螺絲行程螺絲行程mmmm465465螺絲移動的最大距離螺絲移動的最大距離螺絲最大轉速螺絲最大轉速rpmrpm9090螺絲所能達到的最高轉速螺絲所能達到的最高轉速鎖模力鎖模力tonton900900注塑機所能提供的最大模具合緊力注塑機所能提供的最大模具合緊力四柱間距四柱間距mmmm10801080 x108x1080 0四根哥林柱的內間距四根哥林柱的內間距鎖模行程鎖模行程mmmm11801180二板移動的最大距離二板移動的最大距離容模量容模量mmmm450980450980機器所能容納的模具的最小與最大厚度機器所能容納的模具的最小與最大厚度模板最大間模板最大間距距mmmm21602160二板與頭板的最大距離二板與頭板的最大距離頂針力頂針力tonton1717機器所能提供的頂出制品的最大推力機器所能提供的頂出制品的最大推力頂針行程頂針行程mmmm300300機器所能提供的頂出制品的最大行程機器所能提供的頂出制品的最大行程頂針數頂針數UNITUNIT1717頂針杆的數量頂針杆的數量主馬達功率主馬達功率hp/kWhp/kW120/90120/90主電機的功率之和主電機的功率之和系統壓力系統壓力barbar160160系統工作液壓油的最高額定壓力系統工作液壓油的最高額定壓力油泵輸出量油泵輸出量L/minL/min455455機器單位時間內所能輸出的液壓油的體機器單位時間內所能輸出的液壓油的體積積電熱功率電熱功率kWkW4040機器發熱圈的功率總和機器發熱圈的功率總和加熱區數加熱區數UNITUNIT5+15+1熔膠筒上加熱區的分段數熔膠筒上加熱區的分段數,1,1為射嘴加熱為射嘴加熱區數區數我最后的一句話 謝謝大家
