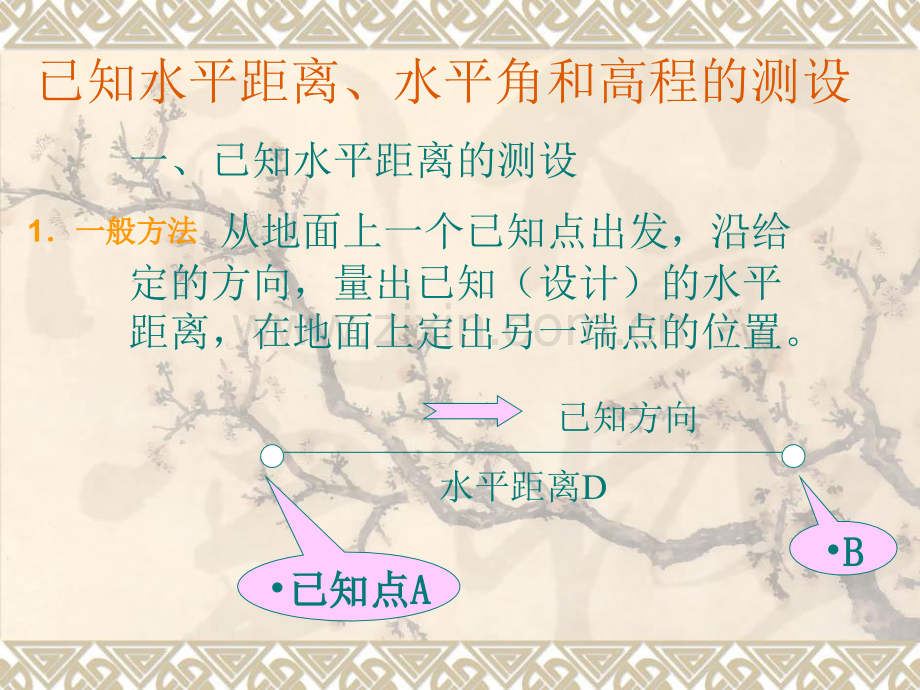

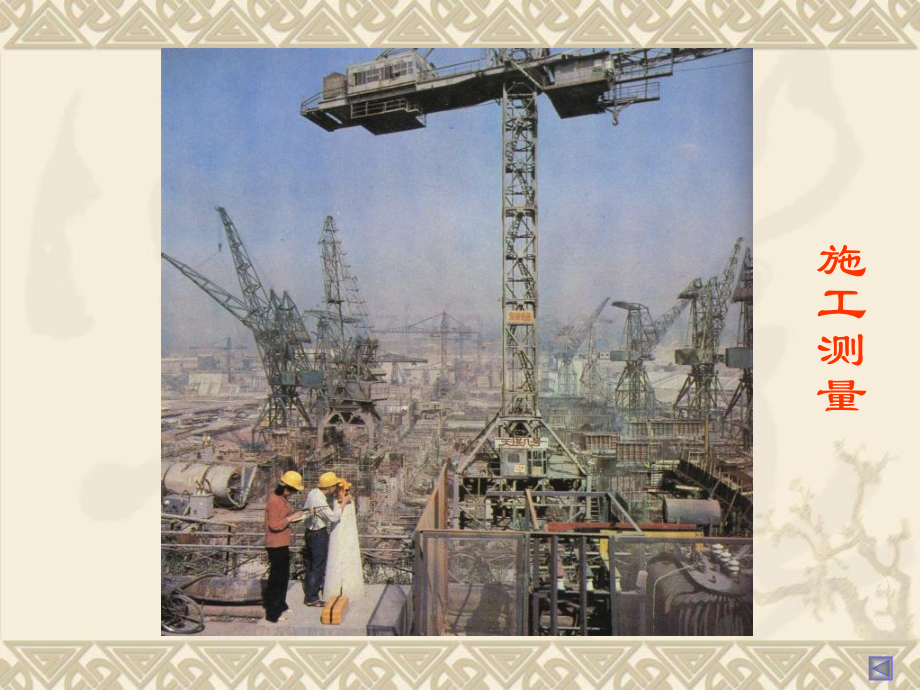

施工测量 已知水平距离、水平角和高程的测设一、已知水平距离的测设 从地面上一个已知点出发，沿给定的方向，量出已知（设计）的水平距离，在地面上定出另一端点的位置。已知方向已知点已知点A AB B水平距离D1一般方法一般方法2 2精密方法精密方法 用一般方法在地面定出B点的位置，再按精密量距方法，测量AB的距离，并加尺长、温度和倾斜三项改正数，求出AB的精确水平距离D，计算差值D-D，将端点B按差值加以改正，求得B点的最后位置。已知方向已知点已知点A AB B精密量距方法测出D B B向外改正向内改正 例9-1 已知设计水平距离DAB为25.000m，试在地面上由A点测设B点。现用30m钢尺按一般方法由A点测设得B点，经测量DAB=25.008m，钢尺的检定实长为29.996m，检定温度=20，测量时温度=8，两点间高差为0.65m。尺长改正:温度改正:倾斜改正:已知点已知点A AB BD=24.993mB B得正确点B，此时水平距离正好是25.000m。则AB的精确平距:差值:向外移动7mm3.3.用光电测距仪测设水平距离用光电测距仪测设水平距离A点安置测距仪，瞄准已知方向。沿此方向略大于测设距离D的B点安置棱镜，测出棱镜的竖直角a及斜距L。计算水平距离D=LCos a，求出D与应测设的已知水平距离D之差D-D。根据差值的符号在实地用小钢尺沿已知方向改正B至B点，并在木桩上标定其点位。为了检核，应将棱镜安置于B点，再实测A B的水平距离，与已知水平距离D比较，若不符合要求，应再次进行改正，直到测设的距离符合限差要求为止。DABAB测距仪法测设测距仪法测设:测测距距仪仪反反光光棱棱镜镜在A安置测距仪(或全站仪)；在B附近安置反光棱镜；观测AB距离、调整棱镜位 置，直至与设计距离相等，定B标志。测距仪观测斜距时，应读 竖直角，改正成平距；全站仪直接读取平距。二、已知水平角的测设 就是在已知角顶点A，根据一已知边方向AB标定出另一边方向AC，使两方向的水平夹角等于已知角值l l一般方法一般方法 盘左、盘右分中测设。盘左、盘右分中测设。已知角顶点ACC00000C v转动照准部使水平度盘读数为 ，按视线方向定出点Cv用盘右位置重复上述步骤，定出C点v取连线的中点C，则AC即为测设角值为 的另一方向线，即为测设的角v在A点安置经纬仪，对中、整平，盘左照准B点，调节水平度盘位置变换轮，使水平度盘读数为00000 已知角顶点ACBCC00000ABCC 0CC 0DAC向外量距向内量距2.2.精确方法精确方法 先用一般方法测设出AC方向，再对 进行多测回水平角观测，得观测值 ，则已有已有：测站A、后视方向B已知已知：水平角数据(设计已知)定：定：C C方向方向CC测站A A后视B B待定点 C C经纬仪正倒镜分中法CC放样已知数据的水平角 已知高程的测设是利用水准测量的方法，根据附近已知水准点，将设计高程测设到地面标志上。已知水准点AH HA A=24.376m=24.376mH HB B=25.000m=25.000m设计高程点B后视读数 a=1.534前视读数 b=0.910B点前视读数 应为：25.000m三、已知高程的测设较深的基坑高程的测设 已知水准点AHA设计高程点BHB后视读数 a1前视读数 b1B点前视读数 应为：后视读数 a2前视读数 b2 较高的建筑物高程的测设已知水准点AHA后视读数 a0B点钢尺上端读数 应为：设计高程点BHBb钢尺零尺端三.设计平面点位的测设现场至少有一条基线(两个相互通视的已知点)测设方法 测设数据 直角坐标法 角度(直角)、距离D 极坐标法 角度、距离D 距离交会法 距离D1、距离D2 角度交会法 角度1、角度2 直接坐标法 （GPS RTK法）点位放样点位放样将设计的平面点位测设到实地上。(一).直角坐标法72.000m(检核)(一一).).直角坐标法直角坐标法(多用于建筑物轴线的放样)ABX=600.000mY=700.000mX=600.000mY=900.000m建筑基线建筑基线现场有控制基线，且待测设的轴线与基线平行。待建房屋待建房屋ABX=698.000mY=832.000mX=650.000mY=760.000m60.000m68.000m50.000m48.000m50.000m48.000m 直角坐标法是根据已知纵、横坐标之差，测设地面点的平面位置。x=700.00y=600.00 x=650.00y=580.00 x=620.00y=530.00abcdmn纵、横坐标差建筑方格网方格网点厂房测测设设厂厂房房角角点点a 极坐标法是根据已知水平角和水平距离测设地面点的平面位置，它适用于量距方便，且测设点距控制点较近的地方。A12BD2D1A1BX计算测设数据测测设设房房角角点点1二、极坐标法(二).极坐标法(二二).).极坐标法极坐标法1.计算放样数据(P303公式):AB(XA,YA)(XB,YB)P(XP,YP)设计2.用经纬仪测设，用钢尺测设D，得P点设计位置。AB=tg-1YB-YAXB-XAAP=tg-1YP-YAXP-XA=AP-ABD=(XP-XA)+(YP-YA)ABAPD极坐标放样算例例：例：右图中J J、K K为已知导线点，P P为 某设计点位。按图中数据计算 在J点用极坐标法测设P点的放样 数据、D D。KJPXK=746.202mYK=456.588mXJ=502.110mYJ=496.225mXP=450.000mYP=560.000m D D解：解：XJP=XP-XJ=-52.110YJP=YP-YJ=+63.775XJK=XK-XJ=+244.092YJK=YK-YJ=-39.637 D=(-52.110)+63.775=82.357m JK=tg-1 =360-91325=3504635-39.637+244.092=JP-JK=1291507-3504635=1382832JP=tg-1 =180-504453=1291507+63.775-52.110(三).角度交会法(三三).).角度交会法角度交会法ABP(XA,YA)(XB,YB)(XP,YP)设计1.计算AB、AP、BP，则：1=AP-AB 2=BP-AB122.在测站A测设1，得AP方向；在测站B测设2，得BP方向，相交得P点，定P点标志。测设时，通常先沿AP、BP 的方向线打“骑马桩”，然后交会出P点位置。注意交会角 30150(四).距离交会法(四四).).距离交会法距离交会法 ABP(XA,YA)(XB,YB)(XP,YP)设计1.计算DAP、DBPDAPDBP2.在测站A用钢尺测设D1；在测站B用钢尺测设D2，相交得P点，定P点标志通常待定点P离已知点 A、B不超过一尺段，地 面平坦，便于钢尺作业。三、角度交会法 角度交会法适用于测设点离控制点较远或量距较困难的场合。测设数据为角度四、距离交会法距离交会法适用于测设点离两个控制点较近(一般不超过一整尺长)，且地面平坦，便于量距的场合。测设数据为距离9-39-3已知坡度线的测设已知坡度线的测设在平整场地、铺设管道及修筑道路等工程中，经常需要在地面上测设设计坡度线。坡度线的测设是根据附近水准点的高程、设计坡度和坡度端点的设计高程，用水准测量的方法将坡度线上各点的设计高程标定在地面上。测设方法有水平视线法和倾斜视线法两种。已知水准点BM5HA已知HB已知设计高程点BabBHB设计高程点A坡度 iAB已知DddddAB123视线高程：bAb1b2b3HAH1H2H3 第 j 点高程：前视读数 应为：1水平视线法已知水准点BM5HA已知设计高程点BabBHB设计高程点A坡度 iAB已知DABbAHA前视读数 应为：B点高程：BM5BAD123i仪器高iiii视线ABH1H2H32倾斜视线法
