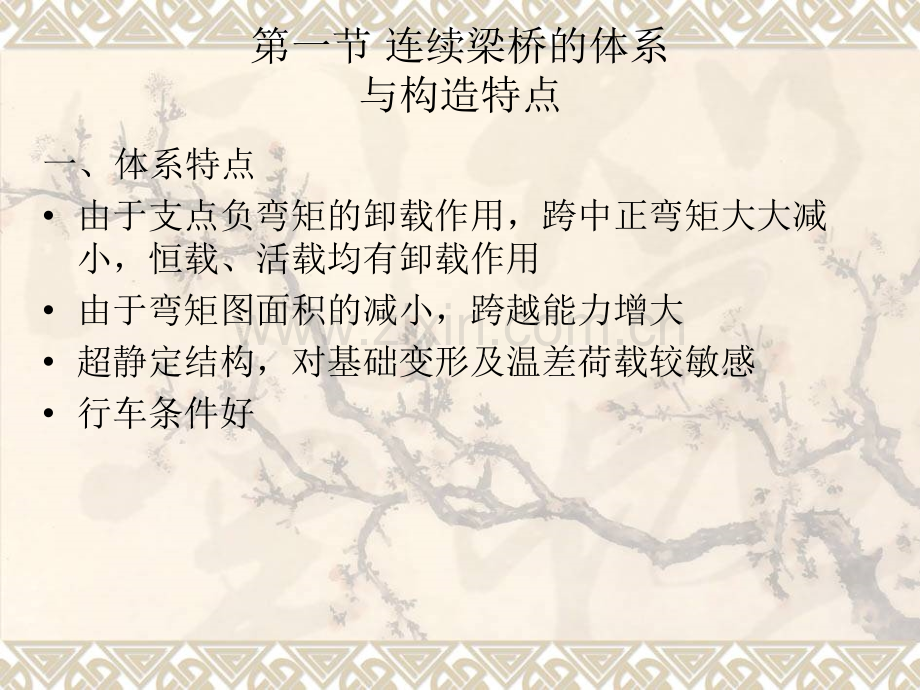

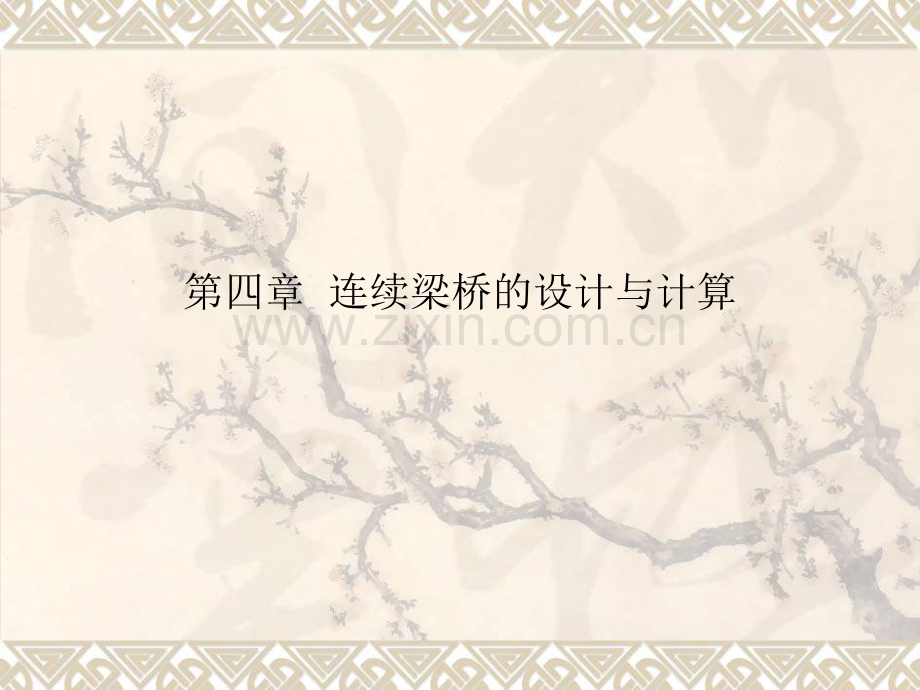

第四章 连续梁桥的设计与计算第一节 连续梁桥的体系与构造特点一、体系特点由于支点负弯矩的卸载作用，跨中正弯矩大大减小，恒载、活载均有卸载作用由于弯矩图面积的减小，跨越能力增大超静定结构，对基础变形及温差荷载较敏感行车条件好连续梁桥均布荷载q集中荷载q二、构造特点1、跨径布置布置原则：减小弯矩、增加刚度、方便施工、美观要求不等跨布置大部分大跨度连续梁边跨为0.50.8中跨等跨布置中小跨度连续梁短边跨布置特殊使用要求2、截面形式板式截面实用于小跨径连续梁肋梁式适合于吊装箱形截面适合于节段施工其它3、梁高与跨径、施工方法有关等高度梁实用于中、小跨径连续梁，一般跨径在5060米以下变高度梁实用于大跨径连续梁，100米以上，90%为变高度连续梁4、腹板及顶、底板厚度顶板满足横向抗弯及纵向抗压要求一般采用等厚度，主要由横向抗弯控制腹板主要承担剪应力和主拉应力一般采用变厚度腹板，靠近跨中处受构造要求控制，靠近支点处受主拉应力控制，需加厚。底板满足纵向抗压要求一般采用变厚度，跨中主要受构造要求控制，支点主要受纵向压应力控制，需加厚横隔板一般在支点截面设置横隔板5、配筋特点纵向钢筋悬臂施工阶段配筋主筋没有下弯时布置在腹板加掖中需下弯时平弯至腹板位置一般在锚固前竖弯，以抵抗剪力连续梁后期配筋各跨跨中底板配置连续束顶板配制横向钢筋或横向预应力钢筋腹板下弯的纵向钢筋需要时布置竖向预应力钢筋第二节 连续梁桥常用施工方法一、满堂支架现浇二、简支变连续三、逐跨施工现浇、拼装四、顶推施工五、悬臂施工现浇、拼装第八节 连续梁示例一、简支变连续施工连续梁桥 美国 Sidney Lanier Bridge引桥跨径：120-foot，180-foot截面：T梁，梁高90 inches预应力：裸梁采用先张法预应力二期恒载采用钢绞线12股连接采用粗钢筋主梁预制主梁吊装梁重116吨后期预应力钢筋张拉桥面浇筑二、移动模架施工连续梁桥南京长江二桥北引桥跨径：1630m+550m截面：箱梁，梁高1.5m，2.5m预应力：双向预应力体系主梁配纵向预应力筋桥面板配横向预应力筋跨径布置50m跨径连续梁截面30m跨径连续梁截面滑移模架系统施工技术滑模主要部件：主梁鼻梁牛腿与滑移小车横梁及外模板内模板及内模小车液压装置三、悬臂浇筑施工连续梁桥南京长江二桥北汊桥跨径：90m+3165m+90m截面：箱梁梁高：根部8.8m，跨中3.0m预应力：三向预应力体系主梁配纵向预应力筋，钢绞线桥面板配横向预应力筋，钢绞线腹板配竖向预应力筋，精轧螺纹钢
