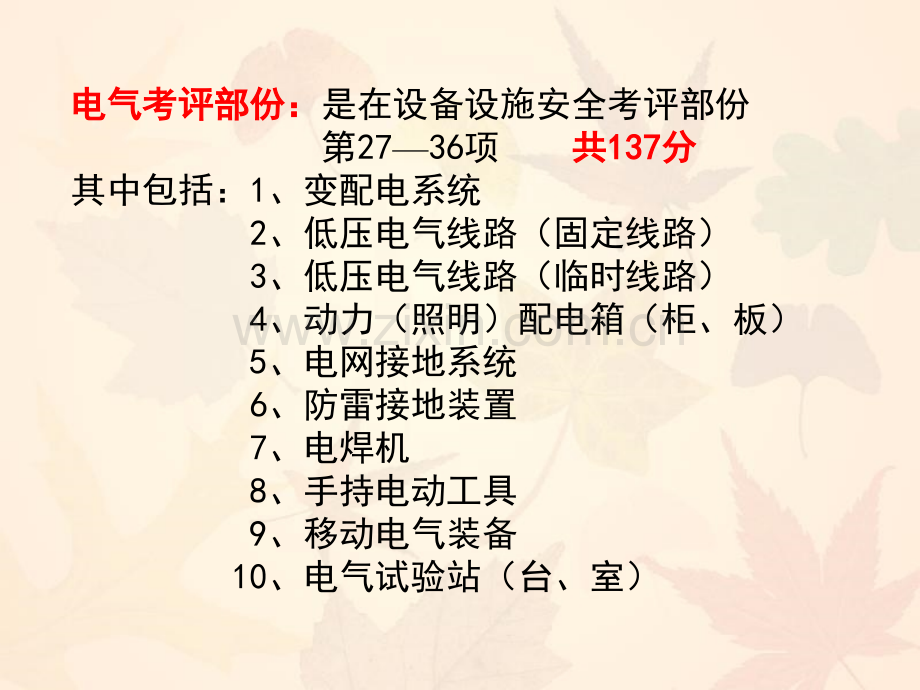

电气考评部份：电气考评部份：是在设备设施安全考评部份 第2736项 共共137137分分其中包括：1、变配电系统 2、低压电气线路（固定线路）3、低压电气线路（临时线路）4、动力（照明）配电箱（柜、板）5、电网接地系统 6、防雷接地装置 7、电焊机 8、手持电动工具 9、移动电气装备 10、电气试验站（台、室）技术资料、试验报告及测试数据技术资料、试验报告及测试数据企业各厂区高压供电系统图，高压、低压电力配电图及继电保护控制图；各厂区的供电系统平面布置图；高低压配电室、变压器室、电容器室、发电机室的平面图，设备安装及变压器储油池和排、挡油装置的土建设计，设备安装图；降压站、中央变电所、高压配电室及各分变电室和发电站的接地网络和接地体设计施工的地下隐蔽资料；变配电站及发电站中主要电器设备的使用说明书，产品合格证。日常检修的技术资料和运行记录；主要电气设备设施和安全用具及防护用品，本周期的预防性电气试验报告和测试数据（绝缘强度、继电保护、接地电阻等项目）。一、变配电系统一、变配电系统 （一）设置目的（一）设置目的在一个企业中，变配电系统，包括自有的发电设备，是企业的心脏。如果企业电力供应不正常，不仅使企业的生产活动不能正常运行，有时还会发生火灾、爆炸和人身伤害事故，甚至影响到上一级或更大范围供电系统的正常运行，所以将变配电站的安全状态列为一项重要的考评内容。（二）考评范围（二）考评范围在工厂企业中，变配电系统一般多属于降压变电系统，降压变电又分为一次降压和二次降压两种，对一些用电负荷很大的企业，往往从供电系统以66千伏或220千伏供电，由66千伏或220千伏先降压为610千伏，称为一次降压，再由610千伏降为0.38/0.22千伏，称为二次降压，供给低压用电设备使用。也有一些企业以10千伏供电直接降为0.38/0.22千伏后供给用电设备使用的则称为一次降压供电方式。考评范围考评范围变配电系统考评适用于企业10千伏以下的变配电站以及以柴油发电机为主的自有发电供电系统，（包括10千伏电源高压配电、变电及低压0.4千伏配电）也包括10千伏、6千伏专用变电系统和高压用电系统。1 1、变配电站环境、变配电站环境（1.1.）与其他建筑物有足够的安全消）与其他建筑物有足够的安全消防通道，变配电站周围应有安全消防通道，变配电站周围应有安全消防通道，且保持畅通防通道，且保持畅通 （2 2）与爆炸危险场所、有腐蚀性场所）与爆炸危险场所、有腐蚀性场所有足够间距有足够间距这一条款主要是为了能有效地避免外界爆炸危险和腐蚀性因素对变配电站的波及，在考评时可这样掌握：与在正常时可能出现爆炸性气体混合物的建筑物间距应不小于15m，与正常时不可能出现爆炸性气体混合物的建筑物间距应不小于7.5m，与腐蚀性场所位置应在主导风上风向，间距不小于30m。否则为不合格。（3 3）站内地势不应低洼，防止雨后积水）站内地势不应低洼，防止雨后积水这一条款是为防止电缆、电器遭水浸或受潮以致降低其绝缘性能，甚至击穿而设立的。考评时现场无漏雨、无积水痕迹或能可靠排水设备、设施，只要能可靠防止积水，即可视为合格。（4 4）应设有）应设有100%100%变压器油量的贮油池或排变压器油量的贮油池或排油设施油设施这一条款主要考虑变压器油箱一旦破裂，击穿甚至发生火灾时，防止变压器油的流溢导致扩大事故而设置的，考评时按以下原则：车间内安装的油量600公斤的变压器，应设贮油池，池内应铺设卵石；变压器设在建筑物二层或以上，以及变压器下方有地下室时，应设挡油或排油措施；露天或半露天的变压器，油量1000公斤时，应设挡油设施。(5)(5)变配电站门的开向符合要求变配电站门的开向符合要求变配电站门的开向有三个要求：一是对整个变电所（室）门应向外开；二是高低压室之间门应向低压侧开；三是相邻配电室间门应双向开。(6)(6)开启的门窗及孔洞应装设小于开启的门窗及孔洞应装设小于1010mm1010mm的金属网的金属网这一条款主要是为防止小动物窜入变配电室内导致短路或啃咬绝缘层而设立的。考评时要查看所有通向变配电所外的可开启的门、窗及通风机和自然通风孔、洞，均应设置网孔小于1010mm的金属网。(7)(7)多层建筑物内可燃油电气设备变电所应多层建筑物内可燃油电气设备变电所应设置在底层，高层建筑物内不宜装设可燃设置在底层，高层建筑物内不宜装设可燃油电气设备变电所油电气设备变电所2 2、变压器和发电机、变压器和发电机 （1 1）油标油位指示清晰，油色透明无杂质，）油标油位指示清晰，油色透明无杂质，变压器油有定期绝缘测试报告，且不漏油变压器油有定期绝缘测试报告，且不漏油变压器内油起着绝缘和导热的双重作用。对此考评时要从两方面进行检查，一是查阅变压器技术档案中加油、换油记录和相应油质绝缘测试报告及化验单。油质绝缘测试结果应符合有关标准规定。二是现场查看实际油位和油枕上相应的油温、油位是否吻合，油的颜色是否由浅黄变深或变黑，以及油箱有无泄漏。任一处不合要求则本项不合格。（2 2）油温指示清晰，油温低于）油温指示清晰，油温低于8585，冷却设备完好，发电机工作温度符，冷却设备完好，发电机工作温度符合要求合要求考评时现场查看必须有油温度指示设施，其次是油温必须低于85。对于工厂自有的柴油发电机，其定子温度不得超过75，转子温度不得超过80。考评时任一款不符合要求则视为不合格。（3 3）绝缘和接地故障保护完好可靠，有定期）绝缘和接地故障保护完好可靠，有定期测试资料测试资料这一项考评时要查证变压器预防性试验报告和接地电阻测试报告，对接地还要在现场试其连接的可靠情况，（包括足够的机械强度和导电能力，以及对热、腐蚀和意外的防护措施），这些要求的具体数值应符合当地电管部门安全运行规范的要求。（4 4）瓷瓶、套管清洁，无裂纹或放电痕迹，）瓷瓶、套管清洁，无裂纹或放电痕迹，瓷瓶、套管都是保障变压器和发电机带电体瓷瓶、套管都是保障变压器和发电机带电体和不带电体机械连接的高阻绝缘元件和不带电体机械连接的高阻绝缘元件考评时，可用望远镜现场查看。（5 5）变压器、发电机运行过程中）变压器、发电机运行过程中内部无异常响声或放电声内部无异常响声或放电声变压器、发电机正常运行时会有均匀轻微的“嗡嗡”声，当其发生“吱吱”、“辟啪”或其它不均匀的强烈噪声时，说明变压器内存在着过负荷，接触不良、系统短路或接地、铁磁谐振等不正常状态。（6 6）应有符合规定的警示标志或遮栏）应有符合规定的警示标志或遮栏变压器或车间内及露天变压器安装地点附近，都应设置标明变压器编号或名称、电压等级的标牌，并挂有国家电力统一标准的、明显醒目的警示标志。加设遮拦、护板、箱闸。其安全距离应符合有关标准的规定要求。遮拦高度不低于1.7m，固定遮拦网孔不应大于4040mm，对于移动遮拦，应选用非金属材料，其安全距离不变。当高压母线排距地面高度只有1.8m，应加遮拦不准通行或装设护罩隔离。3 3、高低压配电间、电容器间控制装置、高低压配电间、电容器间控制装置 （1 1）所有的瓷瓶、套管、绝缘子应）所有的瓷瓶、套管、绝缘子应清洁无裂痕清洁无裂痕这一条款最易受到忽视，由于这些绝缘件在运行时不可能去擦拭，停止运行时又往往被忽略，这样就会造成脏污或裂纹、破损等缺陷被漏检，长期下去就会产生放电、闪络等现象。查证时一定要认真查看。（2 2）所有的母线应整齐清洁，接点接）所有的母线应整齐清洁，接点接触良好，母线温度变化应低于触良好，母线温度变化应低于7070，相序标志明显，连接可靠，相序标志明显，连接可靠在电气系统中，母线是输送电力的通道。考评时要注意查看母线连接处是否有漆色变焦现象，或示温片异常，当发现漆层变焦、示温片异常或连接处有熔融现象，则认定为不合格。（4 4）断路器应为国家许可生产厂的）断路器应为国家许可生产厂的产品，有定期维修检测记录，油开产品，有定期维修检测记录，油开关油位正常，油色透明无杂质，无关油位正常，油色透明无杂质，无漏油、渗油现象漏油、渗油现象断路器是变配电设备中最关键的部件，它担负着正常运行中接通、分断电力和在异常状态下（如欠电压、过流，甚至短路事故）自动切断电力的重任。对断路器的考评，除现场查看其型号、规格、生产厂以及断路器的油位、油色和渗、漏油现象外，重要的要查看其定期维修检测记录，凡不能提供技术档案和定期检测资料，以及油断路器现场发现油位过高、过低以及有漏油、渗油、油色深、油内出现碳质等情况，该断路器认定为不合格。（5 5）操动机构应为国家许可生产厂的合格）操动机构应为国家许可生产厂的合格产品，有定期维修检测记录，操纵灵活、产品，有定期维修检测记录，操纵灵活、联锁可靠、脱扣保护合理、双电源供电或联锁可靠、脱扣保护合理、双电源供电或自有发电必须加装联锁装置自有发电必须加装联锁装置操纵机构是操动高压断路器的动力部件，它的性能直接影响着高压断路器的安全运行。许多重大事故分析表明，高压断路器“拒分”、“拒合”以及分合速度达不到要求，大都是由于操动机构故障或性能不佳造成的，所以它必须是国家许可生产厂的合格产品，并且要定期进行预防性试验。（6 6）所有空气开关灭弧罩应完整、触头平整）所有空气开关灭弧罩应完整、触头平整考评时凡发现一处缺灭弧罩或触头结疤而未及时修复，本条款认定为不合格（有的空气开关原设计就无灭弧罩的除外）。（7 7）电力电容器外壳无膨胀，温升符合要求，）电力电容器外壳无膨胀，温升符合要求，无漏油现象无漏油现象不论是高压电容补偿或是低压电容补偿，其最大的安全问题是渗漏油、外壳膨胀、和温升过高。考评时，凡发现一处电容器外壳膨胀、漏油或温升异常，则认定为本项不合格。（8 8）接地可靠，并有定期测试记录）接地可靠，并有定期测试记录对每一个变电所必须有一个完整的接地系统，以保证供电系统的安全运行，一方面变电所要有一个总的接地体，其接地电阻应满足不同用途、不同电压等级的电器设备的接地电阻要求，另一方面是变配电室各种电力设备、设施所有应接地部分，都必须与接地体可靠地连接。这一条款考评时除现场检查外，需以电力部门定期检测报告的结论来认定其是否合格。考评时应注意的问题考评时应注意的问题对变配电站及发电设备进行考评时，考评人员本身应严格地遵守有关的安全管理制度和安全操作规程，严禁自行操作，并按规定穿戴和使用防护用品及防护用具。考评时严格按工厂有关规定，在工厂有关人员陪同下进行（陪同人员必须是工厂电气专业管理人员或技术人员）。进入变配电室、发电站必须履行正常的登记、批准手续，非电气专业人员不得入内。任何正常时应带电的部位，未经停电、验电、接地一律视为有电。在考评过程中如发现异常现象影响安全运行的问题，考评人员必须马上报告评审组和工厂领导，采取应急措施及时组织整改。考评中，如发现上述在考评标准中未要求的问题，而这些问题存在明显的事故隐患，应明确在考评结论中提出，但不作扣分的依据。（四）、计分方法（四）、计分方法本项目应得分为40分，按考评检查表查证，实行单项扣分，扣完为止。然后将每个系统累计所得分值相加，取平均值即为该项目实得分值。二、低压电气线路（固定线路）二、低压电气线路（固定线路）（一）设置目的（一）设置目的低压电气线路是企业电能传输的通道，它网络着企业所有供、用电系统。线路多，敷设方式复杂、分布面广，存在环境恶劣（风吹、日晒、雨淋、腐蚀、撞击等），它不属电管部门管理，又容易被企业忽视，是安全管理失控的薄弱环节。（二）考评范围（二）考评范围企业内所有非临时架设的，由低压配电室或低压开关出线端至用电场所的动力箱、照明箱、柜、板进线端之间的电气线路，都是本项考评范围。考评时，可按厂电气系统的技术资料，了解低压线路的类型、敷设方式、分布状况和数量，以低压线路总开关控制的系统线路为计量数。（即10KV变为380V/220V后由配电所引出的低压线路数）。（三）考评内容（三）考评内容 1 1、线路的安全距离符合要求、线路的安全距离符合要求（1）绝缘导线架空明设时应符合表3291的要求。（2）绝缘导线穿管敷设时，导线总面积应小于管孔截面的40%。（3）裸导线在室内不可与起重机滑线同侧与其他设备距离应符合表3-29-3的要求。（4）无铠装电缆室内明设安全距离应符合表3294的要求。（5）所有导线不应跨越易燃材料做成的建筑物 2 2、线路的导电性能和机械强度符合要求、线路的导电性能和机械强度符合要求（1）从变压器低压侧至受电端电压损失，应不超过设备额定电压的5%。（2）PE线最小截面S1应符合要求，当相线与PE线材质相同时：当S16时，S1S；（S为相线截面积，S1为PE线截面积）16S35时，S116；S35时，S1S/2（3）根据机械强度要求，架设在绝缘支持件上的绝缘导线的最小截面应不小于表3295的数值。3 3、线路的保护装置齐全可靠、线路的保护装置齐全可靠（1）对每一分支线路都应装有满足线路通断能力的开关、短路保护、过负荷保护和接地保护。保护电器应装在操作维护方便、不易受机械损伤、不靠近可燃物的地方，并应采用避免保护电器运行时意外损坏对周围人员造成伤害的措施。（2）线路穿墙、楼板或埋入地下均应采用穿管或其它措施，穿金属管时管口应装绝缘护套；室外埋设，上面应有保护层，电缆沟应有防火和排水设施。4 4、线路绝缘屏护完好，无发热、线路绝缘屏护完好，无发热和渗漏油现象和渗漏油现象线路应无明显的机械损伤和绝缘破损、裸导体线路易与人接触的地方应有屏护和警示措施，电缆应无漏油、渗油现象，线路的绝缘层应无过热变质现象。5 5、电杆直立、拉线、横担、瓷瓶及金属、电杆直立、拉线、横担、瓷瓶及金属构架符合安全要求构架符合安全要求（1）电杆基础应牢固，杆体完好无露筋、裂缝腐朽等缺陷，其倾斜度不应使杆梢位移大于半个杆梢，终端杆拉线倾斜不得大于一个杆梢。（2）拉线与电杆夹角不应小于30度，并与线路受力方面对正，混凝土电杆拉线如需从导线间穿过时，拉线应设绝缘子。（3）横担应平整，直线杆横担应在受电侧，转角杆和终端杆应在拉线侧。（4）瓷件及绝缘套、垫应完整无裂纹或破损，金属件固定牢固。6 6、线路相序、相色正确、标志齐全、清晰、线路相序、相色正确、标志齐全、清晰（1）相序排列，上下布线交流A、N、B、C，直流正、负；水平排列时，面对负荷由左向右，交流A、N、B、C，直流为正、负。（2）线路相色，交流为A相为黄色、N线黑色、B相绿色、C相红色；直流为：正极赭色，负极兰色。（3）地下线路应有清晰的座标或地上标志，以及档案资料。7 7、线路排列整齐，无影响线路安全的障碍物、线路排列整齐，无影响线路安全的障碍物 线路相间排列以及与不同电压等级线路同杆、同侧敷设时，排列应整齐有序，相互间距符合安全要求，线路周围无树枝或其它障碍物。三、低压电气线路（临时线路）三、低压电气线路（临时线路）（一）设置目的（一）设置目的在工厂企业中，一些设备临时用电或一些电路损坏，需及时接上临时电源，以致经常会拉接一些临时线路，这些线路无正式设计，也无专管人员检验，实际多为车间维修人员自主架设，其使用时间、环境特点又很复杂不定，以致造成这类线路的架设、维护、安全保护往往处于失控状态，有些本应正规架设的线路，因时间紧或工作安排繁忙而临时敷设，原拟事后再重新敷设，但往往被丢之脑后，使应该成为正规线路永远处于不规范状态。（二）考评范围（二）考评范围本项范围是在工厂管辖范围内建筑工程、设备维修及产品试验等的临时线路和本应为正式安装线路但未按规范安装的线路以及年久失修有明显隐患的线路。（三）考评内容（三）考评内容 1 1、要有完备的临时接线装置审批手、要有完备的临时接线装置审批手续，不超期使用。续，不超期使用。（1）临时线路使用期限一般场所为15天。对电气工作人员校验电器设备或临时检修的电气线路，以及利用插头接电源的移动式机电设备，使用期不超过一个工作日，且工作完毕即拆除的线路可不办理审批手续，基建工程的临时线路其使用期可按施工期审批。（2）所谓完备的审批手续，首先是申请项目应符合临时接线规定，例如高压电源是不准架设临时线的，如不符合规定，即使通过审批也应认为不合格。其次是申请审批手续必须完整，包括装设地点、用电容量、负责人以及审批部门的批准意见，准用期限等，如不完整的认定不合格。（3）凡发现工厂未报又属本应正规安装但不符合规范要求的线路，不论是否在抽样范围内，即认定为一个不合格点，抽样总数相应增大。3 3、敷设必须符合安全要求。、敷设必须符合安全要求。临时线沿墙或架空敷设时其主高度户内应高于2.5m，户外应高于4.5m，跨越道路应高于6m，与其它设备、门窗、水管等距离应大于0.3m。对由电源箱连接到用电设备之间的线路，要求可以放宽，但不得影响正常生产活动中的通行和操作。4 4、必须装有总开关和漏电保护装、必须装有总开关和漏电保护装 置，每一个分路应装设与负荷匹配置，每一个分路应装设与负荷匹配 的熔断器的熔断器临时用电线路必须有一个总开关，这个开关应设在用电设备附近，以便于及时切、合电源，而每一分路则应设置与负荷相匹配的熔断器或过流保护装置，这两项要求是对临时用电设备最关键的一级保护措施，任一项不符合要求则本项不合格。5 5、临时用电设备、临时用电设备PEPE连接可靠连接可靠对于中性点直接接地电网，临时用电设备必须可靠地接零。对中性点不接地电网和不直接接地电网，临时用电设备必须保护接地，并有保护接地体的接地电阻测试报告。否则本条款认定为不合格。6 6、严禁在有爆炸和火灾危险的场所、严禁在有爆炸和火灾危险的场所架设临时线架设临时线v凡在有爆炸和火灾危险的场所架设临时线，该条线路则判为不合格。（四）计分方法（四）计分方法计分方法均按检查表查证，得分在3.75分以下者为不合格，按不合格条款与抽评总数之比依据下式计算实得分：实得分5不合格条数/考评总数0.18100四、动力（照明）配电箱（柜、板）四、动力（照明）配电箱（柜、板）（一）设置目的（一）设置目的车间动力、照明箱（柜、板）是工厂电力系统中最低一级的电力分配、控制、保护的设施，它与工厂各工种人员接触的可能性很大，却又往往容易被工厂忽视，工厂设备或电力部门也因其多属低值品，数量多，分布广而不愿去管，只有车间维修电工因本身工作需要才兼管起来，但管理也很不严格，很多企业中，车间动力、照明箱（柜、板）都处于失控状态，拥有数量不清，技术状态极差，有的根本起不到一级保护作用。为此，特设置本项目。（二）考评范围（二）考评范围企业所管辖范围内各部门、各部位进户隔离开关以下，具有分配保护功能的动力、照明箱（柜、板），以及至用电设备、设施的电源线路。（三）考评内容（三）考评内容 1 1、箱（柜、板）符合作业环境要求、箱（柜、板）符合作业环境要求（1）触电危险性小的一般生产场所和办公室可采用开启式的配电箱（板）。（2）触电危险性大的、环境较差的车间，如铸造、锻造、热处理、锅炉房、木工房等，应采用封闭式的配电箱（柜）。（3）有导电粉尘及产生易燃易爆气体的危险作业环境，必须采用密闭式或防爆式的电气设施。2 2、箱（柜、板）内外整洁、完好、箱（柜、板）内外整洁、完好、无杂物、无积水、有足够的操作空无杂物、无积水、有足够的操作空间，符合安全要求间，符合安全要求。不论哪种形式的箱、柜，都要求内部整洁，布线整齐有序、电器元件完好，连接可靠。箱（柜、板）前方1.2m的范围内无障碍物。3 3、箱（柜、板）体、箱（柜、板）体PEPE可靠可靠箱（柜、板）所有的金属构件都必须有可靠的接地（零）保护，要保证其导电的连续性，不允许有任何脱节。接地（零）支线应单独与接地或接零干线相连接，各接地或接零支线不准串连，同时PE线要有足够的机械强度和防止连接处松脱措施。并要有足够的导电能力。4 4、各种电气元件及线路接触、各种电气元件及线路接触良好，连接可靠、无严重烧损良好，连接可靠、无严重烧损或发热现象或发热现象 5 5、箱（柜、板）内插座接线正确，、箱（柜、板）内插座接线正确，并配有漏电保护器并配有漏电保护器箱（柜、板）内插座接线必须符合下列要求：单相两孔插座，面对插座，左极接零线，右极接相线；单相两孔插座必须上下安装时，零线在下方，相线在上方，单相三孔插座，面对插座上孔接PE线，左极接工作零线，右极接相线；四孔插座只准用于380V电源，上孔接PE线。直流、交流或不同电压的插座在同一场所时，应有明显区别和标志。6 6、保护装置齐全，与负载匹配合理、保护装置齐全，与负载匹配合理考评时应按每一分路的负载或导截面对照熔断元件查证其是否匹配。一般熔断元件的额定工作电流应不大于导线允许载流量的2.5倍，如按负荷计算，熔断元件的额定电流可在1.52.5倍负荷的额定电流选择。对于空气开关等自动开关，单相短路电流不应小于脱扣整定电流的1.5倍。7 7、外露带电部分屏护完好、外露带电部分屏护完好考评时要求箱、柜以外不得有裸带电体外露，必须装在箱、柜外的电器元件，必须有可靠的屏护。（四）计分方法（四）计分方法本项应得分为20分，每处均按检查表逐条查证，凡得分小于16分者，认定为不合格。依据不合格数与考评抽评总数之比，计算不合格率，依据下式计算实得分：实得分20不合格台数/考评总数0.72100五、电网接地系统五、电网接地系统 （一）设置目的（一）设置目的接地是电气系统广泛应用的一种安全技术措施，在电气系统中，变压器、发电机三相绕组的中性点，出于对系统安全运行和对电气设备及人身安全考虑，应设置完备的接地装置。在机械制造企业有三种接地运行方式：（IT系统）（TN系统）（TT系统）1、IT系统：中性点不接地系统，在这种系统中应采用单相接地的保护装置。2、TN系统：中性点直接接地系统。3、TT系统：中性点经消弧线圈接地系统。（二）考评范围（二）考评范围 对企业低压配电系统采用TN、TT、IT三种配电用电形式的接地系统及高压电力设备的接地进行考评。（三）考评内容（三）考评内容 1 1、电电源源系系统统接接地地制制式式的的运运行行应应满满足足其其结结构构的整体性、独立性的要求。的整体性、独立性的要求。（1）电气系统接地制式不同，其安装规范要求也不同。在同一发电机，同一变压器的供电网络中，不应采用两种不同的接地保护方式。（2）保护导体即PE线，要有足够的机械强度和电气连接强度（足够的导电截面）。（见表3321）（3）TN系统按照中性线（N）与保护线（PE）组合情况的不同，可以分为TNS、TNC、TNCS三种接地型式（见图1A、1B、1C）2 2、各各接接地地装装置置的的电电阻阻检检测测合合格格，如如:TN:TN系系统统工工作作接接地地低低于于44；重重复复接接地地低低于于1010；TTTT系系统统工工作作接接地地低低于于44接地电阻的检测应在干燥季节测量，重复接地测量时必须与主干PE或PEN线断开进行。考评时以接地电阻测试报告为依据，无测试报告的此项认定不合格。3 3、TNTN系统重复接地布设合理系统重复接地布设合理（1）架空线路主干线和分支线的终端以及沿线每1km处其PE线或PEN线应重复接地，距接地点50m外每个建筑物进线处均需重复接地，以金属外皮等作主干PE线或PEN线的低压电缆也应重复接地。（2）车间内部宜采用环状重复接地，PE线或PEN线与接地装置至少两点连接，(进线处、对角、每200m处应重复连接一次)。（3）具有爆炸和火灾危险场所应在专用的主干PE线上设置接地装置。4 4、接地装置的连接必须保证电气接地装置的连接必须保证电气接触可靠，有足够的机械强度，防损接触可靠，有足够的机械强度，防损伤或有附加的保护措施。伤或有附加的保护措施。（1）接地体和接地连线禁止利用可燃液体或气体管道，宜用钢材，其截面应保证足够的机械强度和防腐蚀要求及热稳定要求。（2）接地装置宜采用钢材，导体截面应符合稳定和机械强度的要求，但不小于（表3-32-2）（3）接地装置之间应全部采用焊接，以保持其电气通路，焊接必须牢固，焊接长度应符合如下要求：扁钢为其宽度2倍，四边施焊；圆钢为其直径6倍，两面施焊；圆钢与扁钢连接时为圆钢直径的6倍；扁钢与钢管、扁钢与角钢、起重机轨道、建筑物伸缩缝(沉降缝)等处应有弧形或直角形连接结构。与接地干线连接应使用镀锌细栓，并加防松垫圈，离地面距离为200-300mm200-300mm；离建筑物墙壁的间隙为本10-15mm10-15mm；易受损伤的地方应加保护措施。5 5、接接地地装装置置编编号号、标标识识明明晰晰，定定期期检测报告、档案资料完整。检测报告、档案资料完整。每处接地装置应编号，有标示牌并注明检测日期与数据，图形符号用E或 ，明敷接地干线应涂以宽度相等的黄、绿相间的条纹，中性线宜涂兰色，自然接地体与人工接地体连接处应有便于断开的连接点以便于维护和检测接地电阻。接地装置的设计资料、施工与变更资料，检测与检查资料必须完整，定期检测报告应由专业单位或部门认可，考评时还应与现场查证其编号、位置。（四）计分方法（四）计分方法本项应得分为15分，如检查表第一款不符合要求则本项不得分。在第一款符合要求情况下对每一系统，每一条回路按检查表进行考评，任一款不符合要求则这一点为不合格，依据不合格点数及缺少的接地点数与应拥有点数之比按下式计算实得分：实得分=15-（不合格接地点数+缺少接地点数）/应拥有点数0.54100六、防雷接地系统六、防雷接地系统 （一）设置目的（一）设置目的雷是一种大气中的放电现象，大气中的饱和水蒸气在上、下气流的强烈磨擦和碰撞下，形成带正、负不同电荷的雷云。当雷云所带电荷积累到一定程度时，会与带不同电荷的雷云或地面凸出物之间发生激烈的放电。雷电大体可分为直击雷、感应雷、球形雷、雷电侵入等几种。雷电有很大的破坏力，可造成大面积停电、重大火灾和爆炸事故及人员伤亡。为了防止雷电事故，对易受雷击的建筑物、构筑物，应采用相应可靠的防雷装置。为了保持防雷装置的保护性能，还应进行经常性的检查和定期检测试验。（二）考评范围（二）考评范围由于电力系统和避雷器都属电管部门对电力系统定期预防性试验的范围，故本项考评只适用于遭受雷击区域的建筑物、构筑物以及雷电波侵入可能造成危害的场所及设备。（三）考评内容（三）考评内容 1 1、防防雷雷技技术术措措施施须须经经安安全全设设计计与与验算，使保护范围有效验算，使保护范围有效 企业应提供有关防雷的技术档案资料，以及考评周期内全厂防雷装置的定期检测报告，以判断其是否完善与可靠，对企业内易燃易爆场所及锅炉房、变配电站等部位还要现场核对有无不符合情况 2 2、防防雷雷装装置置完完好好，接接闪闪器器无无损损坏坏，引引下下线线焊焊接接可可靠靠，接接地地电电阻阻应应低低于于1010 考评时应用望远镜观察接闪器及引下线的完好状况，有无断裂、烧损脱焊等缺陷。其材料规格应符合有关规定，以保证其足够的机械强度和热稳定要求。其接地电阻应低于10。3 3、独独立立避避雷雷针针系系统统与与其其它它系系统统隔隔离离，间距合格。间距合格。独立避雷针应有自己专用的接地装置，与其它电力接地网的距离不应小于3m，避雷针与被保护设备之间的距离不应小于5m。在避雷针、避雷线的构筑物上严禁架设其它线路(低压电力线、通讯线、照明线)如必须装设时需穿铁管，并将其埋入地下15m以上，埋深0.6-0.8m。4 4、建建筑筑物物、构构筑筑物物的的防防雷雷应应有有防防反反击击、侧侧击击等等措措施施；与与道道路路或或建建筑筑物物出出入入口口有有防防止止跨跨步步电电压压触触电电的的措措施施，线线路应有防雷电波侵入的技术措施。路应有防雷电波侵入的技术措施。（1）当金属物或线路与防雷装置不相连时，与引下线的距离一般不得小于5m，如果达不到，则应把它们直接连接成等电位体或与避雷器相连接；（2）对于有防爆要求的建筑物、构筑物、钢制气罐(壁厚4mm)等金属物品(包括管道、线槽)连接成等电位并接地。（3）线路应有防雷电波侵入措施，应采取在进户处装设避雷器、过电压保护器具等办法，也可将其金属护物埋地下15m以上。（4）所有防雷装置及其接地装置与道路或建筑物出入口距离应大于3m，不够时应采取均压措施或铺设卵石沥青地面，并有防跨步电压触电的警示标志。5 5、对对防防雷雷区区域域和和防防雷雷装装置置能能定定期期进进行行预预防防性性检检查查、评评价价和和检检测测，且且有有关资料齐全有效。关资料齐全有效。（1）防雷装置在每年雷雨季节前要进行定期检测试验，并有专业检测报告及实际数据。对防雷装置应按规范标准经常检查其整体完好状态，例如接闪器有无歪斜，引下线有无闪络或烧损、腐蚀以及与相邻导体的安全距离等。（2）对于利用原有防雷装置的防护区域内，新建、改建、扩建的建筑物或有新的易燃易爆场所，应重新验算其保护的可靠性。（3）有关的检查，检测资料应纳入相关的技术档案，并进行综合分析，各类报告应完整、有效。（四）计分方法（四）计分方法本项应得分为12分，考评时对易燃易爆场所、变配电站、锅炉房必查，如有一处不合格则本项不得分，其它地方按检查表考评。总分低于 9 分者为不合格，依据不合格点数及缺少的接地点数按照下式计算实得分：实得分=12-（不合格接地+缺少的接地点数）/应拥有总量0.36100七、电焊机七、电焊机 （一）设置目的（一）设置目的电焊机种类很多，其中手工电弧焊应用非常广泛，电焊操作时，工人要直接接触焊机、焊钳、焊接电缆，有时还要站在与二次电源相连接的工件上，焊机的空载电压都超过安全电压，(直流焊机为55-90V；交流焊机为60-80V)当电弧熄灭特别是更换焊条时，焊钳与工件间有70V以上的电压，若遇焊机发生故障，焊机一次侧电源窜入焊接电缆，那就可能发生触电伤亡事故。（二）考评范围（二）考评范围本项考评的主要对象为用电力进行焊接的固定式、移动式电焊设备。(包括点焊机，但不包括在生产线上的小型点焊设备，小型点焊机应在自动线范围内统一考评)。（三）考评内容（三）考评内容 1 1、电电源源线线、焊焊接接电电缆缆与与焊焊机机连连接接处处有可靠的屏护有可靠的屏护 有许多焊机其电源和焊接电缆接头都是裸露的，极易被人或金属导体触及而造成事故，因此要求这两处必须有可靠的防护，防护罩要将裸露的接线头及裸线部分完全罩住，有一定的机械强度又要便于拆、接线，如不符合任一要求，此款为不合格。2 2、焊焊机机外外壳壳PEPE线线接接线线正正确确，连连接接可靠可靠但应注意工件不要同时接地，因工件常与焊机二次电源相连，与焊机同时接地（零）时，其接地（零）线势必会有短路电流通过。永久性接地（零）应作定期检查。同时严禁利用易燃易爆管道作为接地装置。（如氧气、乙炔等管道）3 3、焊焊机机一一、二二次次绕绕组组、绕绕组组与与外外壳壳间绝缘电阻不小于间绝缘电阻不小于1 1兆欧兆欧 要求每半年至少要摇测一次并有记录。4 4、焊焊机机一一次次电电源源线线长长度度不不超超过过3m3m，且不得拖地或跨越通道使用且不得拖地或跨越通道使用 焊机电源线应采用铜芯橡套电缆长度不应超过3m，如确需使用长导线，应在焊机3m范围内增加一级电源控制，并将长导线架空敷设，焊机电源线不得在地面拖曳使用。5 5、焊机二次线连接良好、焊机二次线连接良好 焊机二次电缆截面积应与焊机容量匹配，连接牢固，无松动，接头不得多于3个，不得利用厂房金属结构、管道、轨道等作二次回路。6 6、焊焊钳钳夹夹紧紧力力好好，绝绝缘缘可可靠靠，隔隔热热层层完完好，焊钳应符合国家有关规定好，焊钳应符合国家有关规定 能保证在不同角度下夹紧焊条，绝缘良好，手柄隔热层完整，焊钳与导线连接可靠并保持轻便柔软，导体不外露。有些工厂自制一些焊钳，只要能满足夹得紧，绝缘良好，能隔热也应认为合格。7 7、焊焊机机使使用用场场所所清清洁洁，无无严严重重粉粉尘尘、周围无易燃易爆物周围无易燃易爆物 焊机应安放于通风、干燥、无碰撞及剧烈震动、无高温、无易燃品存在的地方，特殊情况下必须采取特殊的防护措施，单点或多点电焊机要有防手受伤的措施（机械保护挡板、双手控制、弹键、限位传感装置等）。八、手持电动工具八、手持电动工具 （一）设置目的（一）设置目的手持电动工具是一种以电动机为动力，操作时必须由操作者用手握持使用的工具。手持电动工具由于其小巧和使用方便的特点，在企业生产、工作中得到广泛的应用。但是又因为它价值低、易损坏，属于低值易耗品，在企业中往往得不到重视，对其管理不严格，它的使用环境复杂、多变，损坏机率高，极易发生事故，其中主要是触电事故。为此特设定本项考评项目。（二）考评范围（二）考评范围本项目适用于企业生产过程中的手持式各类电动工具。（三）考评内容（三）考评内容 1 1、必必须须按按企企业业环环境境的的要要求求，选选用用手手持持电电动动工工具具，使使用用类类手手持持电电动动工工具具时时应应配配有有漏电保护装置，漏电保护装置，PEPE线连接可靠线连接可靠（1）在一般作业场所中，可选用类或类工具，在潮湿的场所或金属构架上、金属物件上，应采用类或类工具，在锅炉、金属容器、管道内及狭窄场所作业应使用类工具。（2）使用类工具，在一般场所应采用漏电保护器或隔离变压器，PE线必须可靠。2 2、绝缘电阻符合要求，有定期测试记录、绝缘电阻符合要求，有定期测试记录 手持电动工具的绝缘电阻应至少每三个月进行一次检测，其冷态绝缘电阻值应符合表3-35-1的要求。3 3、电电源源线线必必须须用用橡橡套套软软线线，长长度度不不应应超超过过6m6m，无接头及破损。，无接头及破损。考评时应特别注意电源线与工具、插头连接处是否完好，特别是已更换过的插头，还要检查其接线的正确、4 4、电动工具的防护罩、盖及手柄完好、电动工具的防护罩、盖及手柄完好、无破损、变形、不松动无破损、变形、不松动 5 5、电动工具的开关应灵敏、可靠、电动工具的开关应灵敏、可靠 特别是要注意能及时切断电源，无卡滞，沾连等故障，对于插头，因其损坏率高，在更换时要注意与工具功率和类型匹配，且接线正确。（四）计分方法（四）计分方法本项应得分为12，按检查表检查，任一款考评内容不合格则这台工具为不合格，依不合格台数与考评总数之比，依据下式计算实得分：实得分=12-不合格台数/考评总数0.36100九、移动电器设备九、移动电器设备 （一）设置目的（一）设置目的在企业中有些非固定安装的电器设备，如电风扇、电采暖器、无齿锯等，往往无专人管理，在使用中经常由于使用不当，接线错误，防护装置损坏或脱落又未能及时修复而造成事故，为此设置了本项考评项目。（二）考评范围（二）考评范围本项目适用生产场所内固定安装的电气设备设施(如移动式电风扇、采暖器等)。（三）考评内容（三）考评内容 1 1、绝缘电阻值不小于、绝缘电阻值不小于1 1兆欧且有检测记录兆欧且有检测记录 这类设备间断性使用的，使用前和使用过程中每三个月应进行绝缘电阻测量，其阻值应不少于1兆欧，并有测量记录。2 2、电电源源线线采采用用三三芯芯或或四四芯芯橡橡套套软软线线，无无接接头头、不不跨跨越越通通道道，绝绝缘缘层层无无破破损，电缆长度不应超过损，电缆长度不应超过6m6m 3 3、PEPE可靠可靠 接地或接零应符合配电系统的接地形式和移动电器的容量要求，连接要满足电气和机械强度，做到正确、可靠。4 4、防防护护罩罩、遮遮栏栏、屏屏护护，盖盖应应完完好好无松动无松动防护罩(盖)、遮栏、屏护都应防止人手指能触及带电或旋转部位，且完好，安装要牢固、放置要平衡、无晃动。5 5、开关应可靠、灵敏且与负载匹配、开关应可靠、灵敏且与负载匹配设备本身应有电源的总开关，或在电源引入设备附近设置总的电源开关，开关应灵敏可靠，且与负载匹配。（四）计分方法（四）计分方法本项应得分为8分，按检查表各款进行考评，任一款不合格则这台为不合格，依据不合格台数与考评抽样台数之比按下式计算实得分：实得分=8-不合格台数/考评总数0.24100十、电气试验站（台、室）十、电气试验站（台、室）（一）设置目的（一）设置目的电气试验站(室)是企业电气系统中最特殊的一个分系统，甚至有的电气试验站有与企业不相关连的一个独立的电力系统，它的特点是：系统内可能存在电力的电压高、电流大、试品品种繁多，试验环境要求高，电路连接复杂并多为一次性连接，试验过程中绝缘击穿、短路、燃烧甚至爆炸等现象并不罕见，其人员的技术水平虽较高，但人身安危险也较重大，给安全管理带来一定的难度。（二）适用范围（二）适用范围1、产品、部件及修复的的电气产品，其试验电压在1.5
