激光指向仪使用说明.pptx

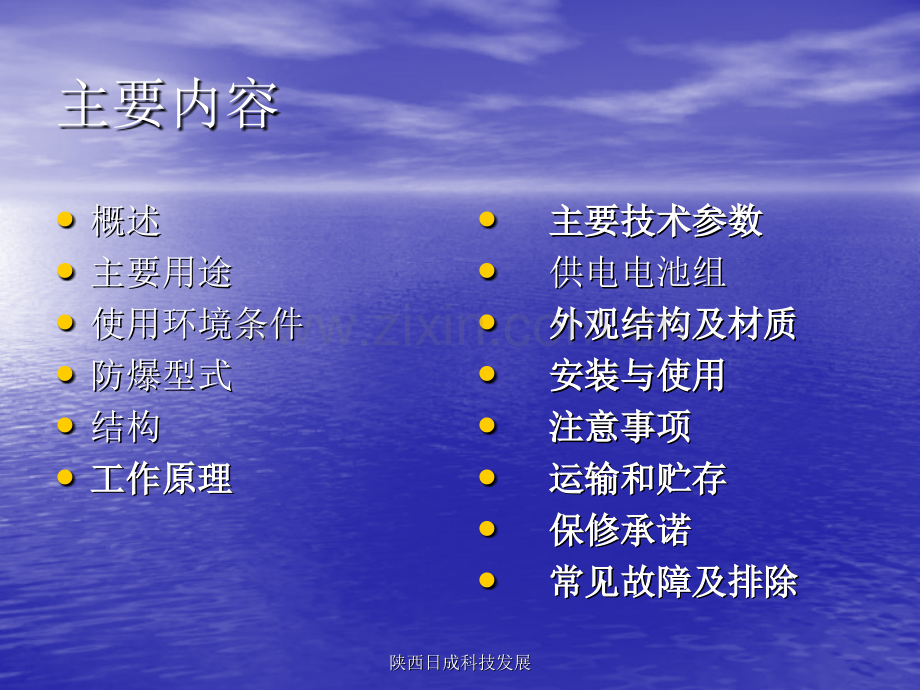

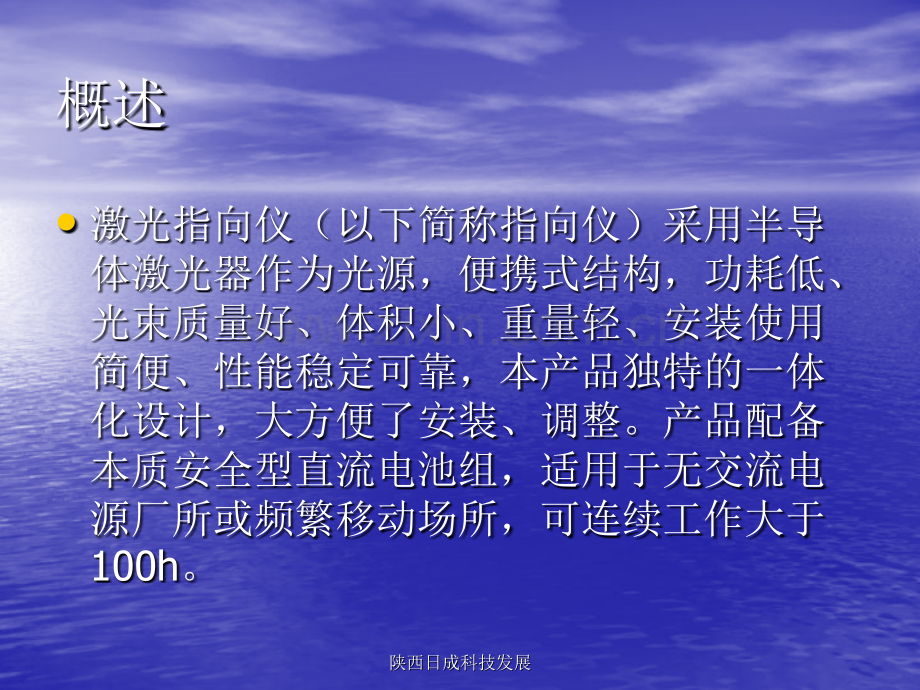

陕西日成科技发展陕西日成科技发展主要内容概述概述 主要用途主要用途 使用环境条件使用环境条件防爆型式防爆型式结构结构 工作原理工作原理工作原理工作原理主要技术参数主要技术参数主要技术参数主要技术参数供电电池组供电电池组外观结构及材质外观结构及材质外观结构及材质外观结构及材质安装与使用安装与使用安装与使用安装与使用注意事项注意事项注意事项注意事项运输和贮存运输和贮存运输和贮存运输和贮存保修承诺保修承诺保修承诺保修承诺常见故障及排除常见故障及排除常见故障及排除常见故障及排除陕西日成科技发展陕西日成科技发展概述 激光指向仪（以下简称指向仪）采用半导体激光器作为光源，便携式结构，功耗低、光束质量好、体积小、重量轻、安装使用简便、性能稳定可靠，本产品独特的一体化设计，大方便了安装、调整。产品配备本质安全型直流电池组，适用于无交流电源厂所或频繁移动场所，可连续工作大于100h。陕西日成科技发展陕西日成科技发展主要用途 指向仪广泛用于矿山巷道掘进时的指向定位；掘进机推进方向的制导控制；煤矿综采工作面的定位以及公路、铁路、隧道、涵洞、桥梁、高层建筑、管道安装的定位、准直，特别适于爆炸性气体环境的煤矿井下使用。陕西日成科技发展陕西日成科技发展使用环境条件 环境温度：环境温度：-20-20+40+40 相对湿度：相对湿度：95%95%贮存温度：贮存温度：-40-40+60+60 环境大气压：环境大气压：80KPa80KPa110KPa110KPa 在含有爆炸性气体（甲烷）和煤尘爆炸危险的煤在含有爆炸性气体（甲烷）和煤尘爆炸危险的煤矿井下；矿井下；在无明显破坏绝缘的气体或蒸汽的环境中；在无明显破坏绝缘的气体或蒸汽的环境中；污染等级：污染等级：3 3级。级。陕西日成科技发展陕西日成科技发展防爆型式 矿用本质安全型 防爆标志ExibI Mb 陕西日成科技发展陕西日成科技发展结构 指向仪探头主要由激光管、光学镜头、水平及垂直微调机构、安装杆附件组成，直流电池组由本质安全型镍氢电池组成。陕西日成科技发展陕西日成科技发展工作原理工作原理 指向仪由直流电池组驱动低功耗半导体激光器发出激光束，通用光学系统会聚，使其成为准直性良好的激光束，通过调节水平和垂直微调，起到准直指向的作用。陕西日成科技发展陕西日成科技发展主要技术参数主要技术参数激光有效射程激光有效射程M800M800激光器出瞳功率激光器出瞳功率mW10mW10光斑直径光斑直径MmMm 7070（1500m1500m处）处）光斑漂移量光斑漂移量Mm10Mm10激光束水平调节范围度激光束水平调节范围度 2.52.5激光束垂直调节范围度激光束垂直调节范围度 2.52.5工作方式连续工作方式连续最大充电电压：最大充电电压：4.2V 4.2V 充电电流：充电电流：1A 1A 陕西日成科技发展陕西日成科技发展供电电池组 电池组是由3节Ni-MH8000Ah镍氢电池串联后，再串接1.4/16W的限流电阻和双重化过流过压保护电路、用环氧树脂浇封为一体装入ABS外壳内，构成本安电池组，其本安参数为：额定输出电压Ue:3.6V;最高输出电压Uo:4.2V;最大输出电流Lo:2.8A 陕西日成科技发展陕西日成科技发展外观结构及材质外观结构及材质外形尺寸：（46230110）mm质量：1.63Kg外壳材质：45#钢，电池组外壳采用ABS工程塑料 陕西日成科技发展陕西日成科技发展安装与使用安装与使用 将指向仪配套的安装架安装在锚杆上，调节好位置后紧固。将指向仪配套的安装架安装在锚杆上，调节好位置后紧固。将指向仪通过锚杆孔装于安装架的安装杆上，调节好位置后旋紧夹将指向仪通过锚杆孔装于安装架的安装杆上，调节好位置后旋紧夹紧螺栓。紧螺栓。旋下指向仪镜头盖，将电池组的输出插头插入指向仪电池组输入插旋下指向仪镜头盖，将电池组的输出插头插入指向仪电池组输入插座并旋紧，此时指向仪开始工作，发出点状激光束。座并旋紧，此时指向仪开始工作，发出点状激光束。调节镜头焦距，使指向处光斑直径最小，亮度最大即可。调节镜头焦距，使指向处光斑直径最小，亮度最大即可。激光束方向调整：大范围调整可通过调整指向仪在安装杆上的位置激光束方向调整：大范围调整可通过调整指向仪在安装杆上的位置或安装杆在锚杆上的位置来实现；小范围的微调可通过水平和垂直或安装杆在锚杆上的位置来实现；小范围的微调可通过水平和垂直微调旋钮进行调节，调整后应将锁紧螺母旋紧。微调旋钮进行调节，调整后应将锁紧螺母旋紧。指向仪为连续工作产品，在使用过程中若发生激光束变暗或熄灭，指向仪为连续工作产品，在使用过程中若发生激光束变暗或熄灭，即表示直流电池组电量耗尽，应及进更换备用电池组或到安全环境即表示直流电池组电量耗尽，应及进更换备用电池组或到安全环境处对电池组进行充电。处对电池组进行充电。电池在进厂后要进行老化，性能测试：进行充电，放电两个周期，电池在进厂后要进行老化，性能测试：进行充电，放电两个周期，并测出电池容量并测出电池容量.电池箱与主机之间为固定连接，作为一体式产品，在井下不允许进电池箱与主机之间为固定连接，作为一体式产品，在井下不允许进行插拔。电池箱与主机之间接口为本产品专用接口，不可与其他产行插拔。电池箱与主机之间接口为本产品专用接口，不可与其他产品配用。品配用。陕西日成科技发展陕西日成科技发展注意事项注意事项 保持镜头清洁，停用时及时盖上镜头盖；镜头有灰尘时应保持镜头清洁，停用时及时盖上镜头盖；镜头有灰尘时应用镜头刷或吹气球清洁镜头，勿用普通纸张或布擦试；仪用镜头刷或吹气球清洁镜头，勿用普通纸张或布擦试；仪器其他部位应定期清除积尘，各调节螺丝器其他部位应定期清除积尘，各调节螺丝 及转动处应定及转动处应定期加注少许润滑油。期加注少许润滑油。指向仪应安装于距掘进工作面不少于指向仪应安装于距掘进工作面不少于50m50m的地点，以免受的地点，以免受振动后产生位移。振动后产生位移。指向仪不得工作于直接遭受水浸或水淋的场所。指向仪不得工作于直接遭受水浸或水淋的场所。指向仪在工作和调试时，应避免激光束直接或经过镜面反指向仪在工作和调试时，应避免激光束直接或经过镜面反射照射眼睛，以免对眼睛造成伤害射照射眼睛，以免对眼睛造成伤害!指向仪在爆炸性气体环境中必须使用配套的直流电池组，指向仪在爆炸性气体环境中必须使用配套的直流电池组，不得随意更换其它电池组不得随意更换其它电池组!指向仪配套的直流电池组充电器为非防爆结构，不得在爆指向仪配套的直流电池组充电器为非防爆结构，不得在爆炸性气体环境或煤矿井下使用。炸性气体环境或煤矿井下使用。严禁随意对仪器进行拆卸，仪器出现故障时，可按第六章严禁随意对仪器进行拆卸，仪器出现故障时，可按第六章对仪器进行检查和维修，或通知厂家维修。对仪器进行检查和维修，或通知厂家维修。陕西日成科技发展陕西日成科技发展运输和贮存运输和贮存 指向仪的运输及贮存应放在空气流通，无腐蚀性气体，无滴水和液体侵袭，空气相对湿度不大于90%，温度为-40+60的仓库中。陕西日成科技发展陕西日成科技发展保修承诺保修承诺 本产品保修期为12个月，自发货之日起计算。在此期间非人为原因损坏，本公司负责免费维修(不可抗力因素除外，例如：自然灾害、战争等)陕西日成科技发展陕西日成科技发展常见故障及排除常见故障及排除 故障现象故障现象 故障原因故障原因 排除方法排除方法 接通电池组后，无激光束接通电池组后，无激光束射出射出 电池组输出连接器未接好；电池组输出连接器未接好；电池组线断线；电池组损电池组线断线；电池组损坏。坏。检查电池组连接器；检查检查电池组连接器；检查电源线是否断线；检查电电源线是否断线；检查电池组输出电压（正常为池组输出电压（正常为3.63.64.2V4.2V）电池组正常，但输出激光电池组正常，但输出激光较弱或无激光输出较弱或无激光输出 激光器老化或损坏激光器老化或损坏 联系生产厂商，更换激光联系生产厂商，更换激光器。器。微调机构调节费力不灵活。微调机构调节费力不灵活。调节螺纹或转动处生锈、调节螺纹或转动处生锈、积尘过多。积尘过多。清除积尘，加油润滑。清除积尘，加油润滑。陕西日成科技发展陕西日成科技发展谢谢观看！lyr
