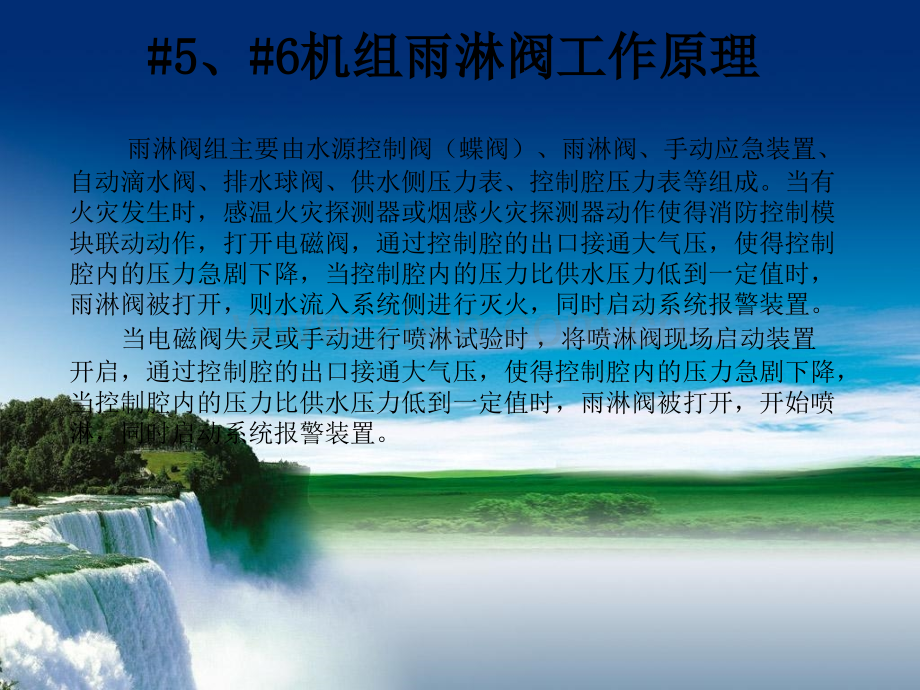

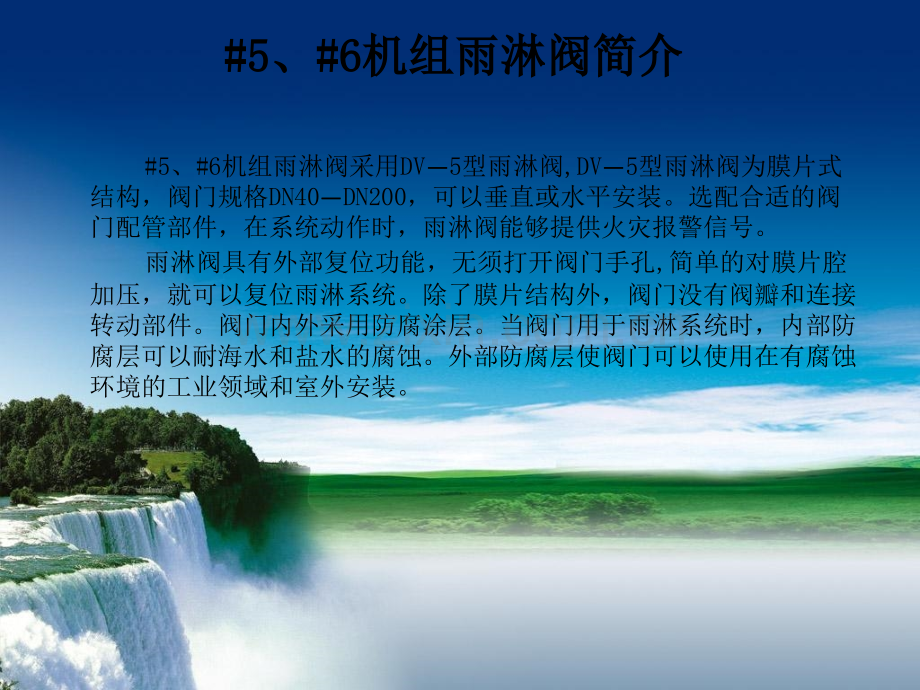

#5#5、#6#6机组雨淋阀简介机组雨淋阀简介#5、#6机组雨淋阀采用DV5型雨淋阀,DV5型雨淋阀为膜片式结构，阀门规格DN40DN200，可以垂直或水平安装。选配合适的阀门配管部件，在系统动作时，雨淋阀能够提供火灾报警信号。雨淋阀具有外部复位功能，无须打开阀门手孔,简单的对膜片腔加压，就可以复位雨淋系统。除了膜片结构外，阀门没有阀瓣和连接转动部件。阀门内外采用防腐涂层。当阀门用于雨淋系统时，内部防腐层可以耐海水和盐水的腐蚀。外部防腐层使阀门可以使用在有腐蚀环境的工业领域和室外安装。#5#5、#6#6机组雨淋阀工作原理机组雨淋阀工作原理 雨淋阀组主要由水源控制阀（蝶阀）、雨淋阀、手动应急装置、自动滴水阀、排水球阀、供水侧压力表、控制腔压力表等组成。当有火灾发生时，感温火灾探测器或烟感火灾探测器动作使得消防控制模块联动动作，打开电磁阀，通过控制腔的出口接通大气压，使得控制腔内的压力急剧下降，当控制腔内的压力比供水压力低到一定值时，雨淋阀被打开，则水流入系统侧进行灭火，同时启动系统报警装置。当电磁阀失灵或手动进行喷淋试验时，将喷淋阀现场启动装置开启，通过控制腔的出口接通大气压，使得控制腔内的压力急剧下降，当控制腔内的压力比供水压力低到一定值时，雨淋阀被打开，开始喷淋，同时启动系统报警装置。#5#5、#6#6机组雨淋阀阀体装配图机组雨淋阀阀体装配图#5#5、#6#6机组雨淋阀体分解图机组雨淋阀体分解图#5#5、#6#6机组雨淋阀开关状态示意图机组雨淋阀开关状态示意图#5#5、#6#6机组雨淋阀动作流程图机组雨淋阀动作流程图#5#5、#6#6机组雨淋阀正视照片机组雨淋阀正视照片膜片腔室压力表供水压力表现场手动启动装置水力警铃膜片腔供水控制阀雨淋阀入口蝶阀雨淋阀出口蝶阀膜片腔自动关断阀雨淋阀膜片腔室#5#5、#6#6机组雨淋阀侧视照片机组雨淋阀侧视照片水流压力报警开关电磁阀系统排水阀主排水阀现场手动启动装置雨淋阀膜片腔室膜片腔供水控制阀#5#5、#6#6机组雨淋阀喷淋试验步骤机组雨淋阀喷淋试验步骤以以#5#5厂高变喷淋操作试验厂高变喷淋操作试验为例：1检查确认#5厂高变确已停运，低压侧开关51、52确已断开 2检查确认#5厂高变确已停运，高低压侧确无电压 3检查确认#5厂高变高低压侧无来电的可能性 4检查确认消防水压力正常0.5Mpa5检查确认#5厂高变本体满足喷淋试验条件 6检查确认#5厂高变喷雾管道及喷嘴正常 7检查确认#5厂高变喷雾雨淋阀组完好符合投运条件 8检查确认#5厂高变喷雾雨淋阀组系统排水阀关闭位 9检查确认#5厂高变喷雾雨淋阀组主排水阀关闭 10检查确认#5厂高变喷雾雨淋阀组启动电磁阀关闭 11检查确认#5厂高变喷雾雨淋阀组手动启动装置开关关闭 12开启#5厂高变喷雾雨淋阀膜片腔供水控制阀 13开启#5厂高变喷雾雨淋阀组进水管总门 14开启#5厂高变喷雾雨淋阀组进水一次阀、二次阀 15检查确认#5厂高变喷雾雨淋阀组供水压力表压力正常（400Kpa-800Kpa）16检查确认#5厂高变喷雾雨淋阀膜片腔压力表压力正常（400Kpa-800Kpa）17开启#5厂高变喷雾雨淋阀组手动启动装置开关 18检查确认#5厂高变喷雾正常，水利警铃响 19关闭#5厂高变喷雾雨淋阀组手动启动装置开关 20检查确认#5厂高变喷雾停止 21开启#5厂高变喷雾雨淋阀组系统排水阀放尽余水，关闭放水阀 22检查#5厂高变喷雾雨淋阀恢复备用状态
