自动扶梯安装检查点.pptx

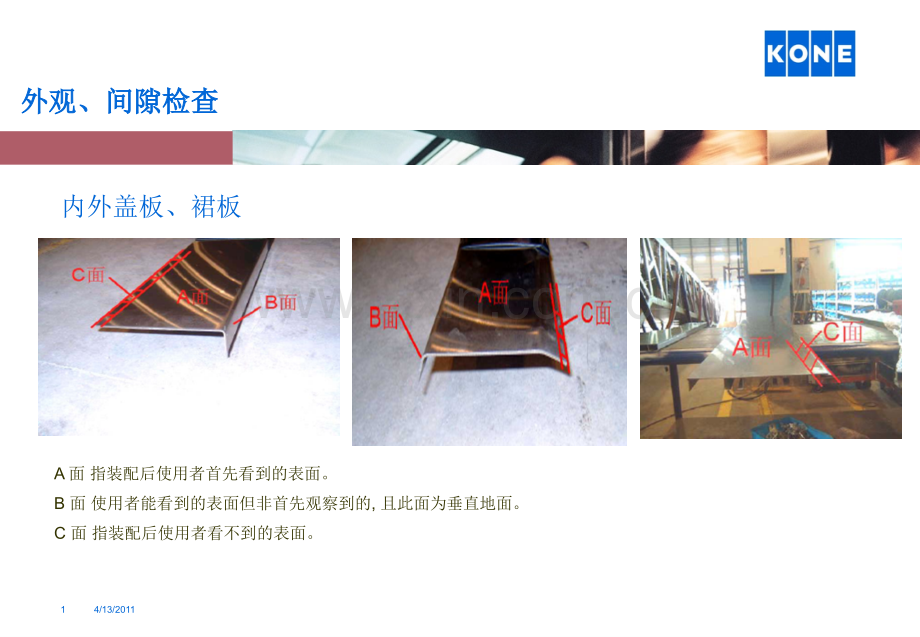

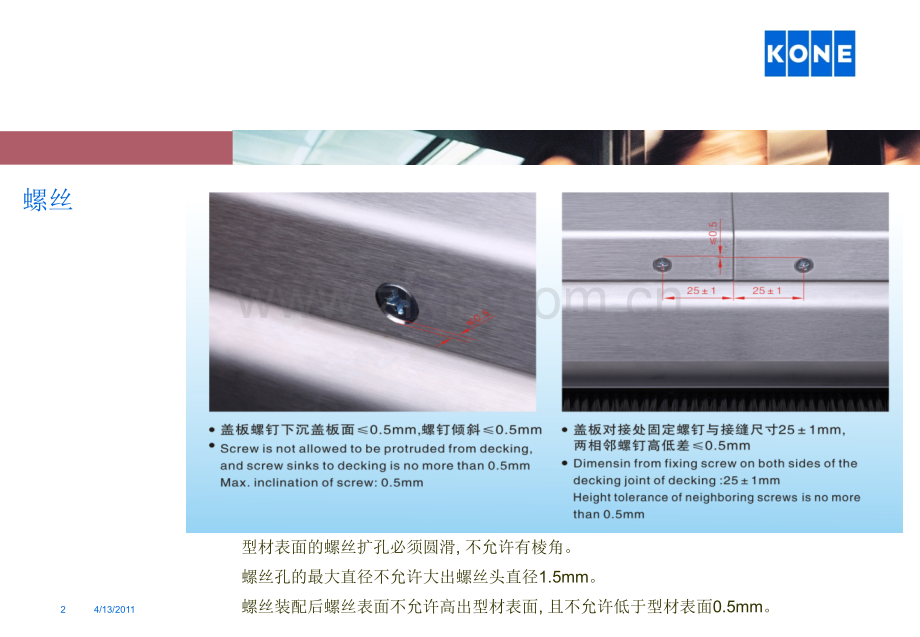

4/13/20111外观、间隙检查外观、间隙检查内外盖板、裙板A 面 指装配后使用者首先看到的表面。B 面 使用者能看到的表面但非首先观察到的,且此面为垂直地面。C 面 指装配后使用者看不到的表面。4/13/20112螺丝型材表面的螺丝扩孔必须圆滑,不允许有棱角。螺丝孔的最大直径不允许大出螺丝头直径1.5mm。螺丝装配后螺丝表面不允许高出型材表面,且不允许低于型材表面0.5mm。4/13/20113内盖板与入口面板4/13/20114外盖板与入口面板4/13/20115裙板与入口面板4/13/20116入口面板与楼层踏板4/13/20117楼层踏板楼层踏板与地面的高低并排梯检查4/13/20118入口面板4/13/201194/13/201110裙板4/13/201111内盖板4/13/201112扶手护栏扶手带表面检查斜护栏不锈钢发纹检查4/13/201113外装饰板4/13/201114导轨4/13/201115梯级与裙板间隙4/13/201116链轮与反轨间隙4/13/201117安全标贴安全标贴安全标贴扶梯铭牌4/13/201118扶梯扶梯5S扶梯表面清洁上下部底坑清洁导轨工作面清洁扶手导轨内清洁控制柜内清洁4/13/201119静电刷的毛刷碰到梯级表面12mm4/13/201120扶手带驱动链松紧：9-15mm马达驱动链松紧：205mm4/13/201121扶手带驱动链积油槽排油管4/13/201122自动扶梯吊装就位自动扶梯吊装就位在桁架支撑台阶两端放置由上下两层钢片和中间橡胶组成的隔离垫。4/13/201123制动距离检查制动距离检查在下部裙板和梯级上作好记号，根据转入正常速度所需时间，先将扶梯上行一段距离，然后用钥匙开关向下行，手不要离开急停按钮，待两记号重合后按下按钮，测量之间距离。名义宽度z1m每个梯级上的制动载荷kgz10.60600.60z10.80900.80z11.101204/13/201124润滑系统检查润滑系统检查手动润滑自动润滑4/13/201125运行模式检查运行模式检查扶梯上行停梯,上部交通灯亮红灯横杠,下部交通灯亮绿色箭头;在上部打光目,扶梯会上行10秒后停梯,下部打光目，扶梯运行2分钟后停梯;星&三角启动变频启动自启动钥匙功能检查检修功能检查4/13/201126扶手带检查扶手带检查扶手带松紧检查4/13/201127扶手带运行检查扶手带运行时检查扶手带内唇口是否擦扶手带驱动轮；扶手带驱动力：扶手带驱动压紧轮组的弹簧净尺寸是否为90mm；轮组没有倾斜现象，滚轮表面与扶手带表面平行接触；4/13/201128噪音检测噪音检测TravelMaster 110 自动扶梯产生的噪声水平很低，不需要隔音材料。标准情况下，当在完工地面以上1.6 m，距离护栏头部1 m 时测量的工作声压为60 dB（A）。本测量值受安装环境影响。一份关于在距离驱动主机表面水平方向1m，楼层板上方1.6m的空旷位置处测得的声压级不大于70dB（A）的声明。4/13/201129防护板、防爬板防护板、防爬板主要尺寸条款主要尺寸条款b13，b14，b15，b165.5.2.2h10=25 mm150 mm5.5.2.2b17100 mm5.5.2.2h11 20 mm5.5.2.2h50.30 mA.2.4l51000 mm5.5.2.2h9=（1000 50）mm5.5.2.24/13/201130加热器功能检查加热器功能检查梳齿底板加热、桁架加热、控制柜加热4/13/201131螺丝扭力检查螺丝扭力检查梯级固定螺丝扭力：25Nm，折弯垫片折在螺丝的平面上；挡圈紧贴梯级轴套，螺栓(10)拧到91 Nm；在固定螺丝（5）螺纹上涂螺纹胶，螺丝拧到12Nm；4/13/201132桁架连接螺丝扭力：710Nm，在桁架的腹板连接处连续涂WKT-10硅封剂。马达固定螺丝扭力：380Nm安装中所有螺栓扭矩要求（Nm)：M8 =25M10=49M12=86M16=210M20=3854/13/201133安全开关功能检查安全开关功能检查S70 下部梯级下陷监控（故障代码01）S72 上部梯级下陷监控（故障代码07）梯级下陷触杆与梯级间隙：51mm4/13/201134梯级链张紧弹簧长度：951mm4/13/201135底坑照明插座电压4/13/201136S65/66 下部扶手带入口安全开关（故障代码04）S67/68 上部扶手带入口安全开关（故障代码09）4/13/201137S60/61 下部梳齿底板碰撞开关（故障代码05）S62/63 上部梳齿底板碰撞开关（故障代码08）啮合深度3.5-4.0mm4/13/201138S5 下部急停（故障代码06）S6 上部急停（故障代码11）4/13/2011394/13/201140上部控制回路保护开关（故障代码12）4/13/201141S145 马达驱动链断链保护开关（故障代码13，以后会更改为14）开关触杆与链条之间的间隙在123mm；三个或三个以上水平梯级的是253mm；4/13/201142相序保护（故障代码15）变频器故障（故障代码16）S100/S101 下部裙板保护开关（故障代码19）S102/S103 上部裙板保护开关（故障代码19）S104/S105 直线段裙板保护开关（故障代码20）4/13/201143梯级抬升保护（故障代码21）4/13/201144B20 水位监控（故障代码23）4/13/201145辅助抱闸控制盒（控制柜内的V12）失电监控（故障代码26）辅助抱闸抬起监控（故障代码28）4/13/201146输出错误（K1、K2、K14）（故障代码33）欠速（故障代码34）B1/B2马达速度不平衡监控（故障代码37）超速（故障代码41）反向（故障代码42）通讯故障（故障代码43）DIP开关设置不对称（故障代码47）安全回路中断（故障代码50）PTC2温度太高（故障代码51）4/13/201147PTC2中断（故障代码52）PTC2短路（故障代码53）PTC1温度太高（故障代码54）PTC1中断（故障代码55）PTC1短路（故障代码56）钥匙开关没有返回中央位置（故障代码57）B36下部梯级缺失监控（故障代码58）B37上部梯级缺失监控（故障代码59）4/13/201148B50 左侧扶手带速度监控（故障代码60）B51 右侧扶手带速度监控（故障代码61）4/13/201149S81/S82 抱闸磨损监控（故障代码67）S83/S84 抱闸抬起监控（故障代码68）4/13/201150S130 下部楼层踏板漏装监控（故障代码显示检修状态）S131 上部楼层踏板漏装监控（故障代码显示检修状态）
