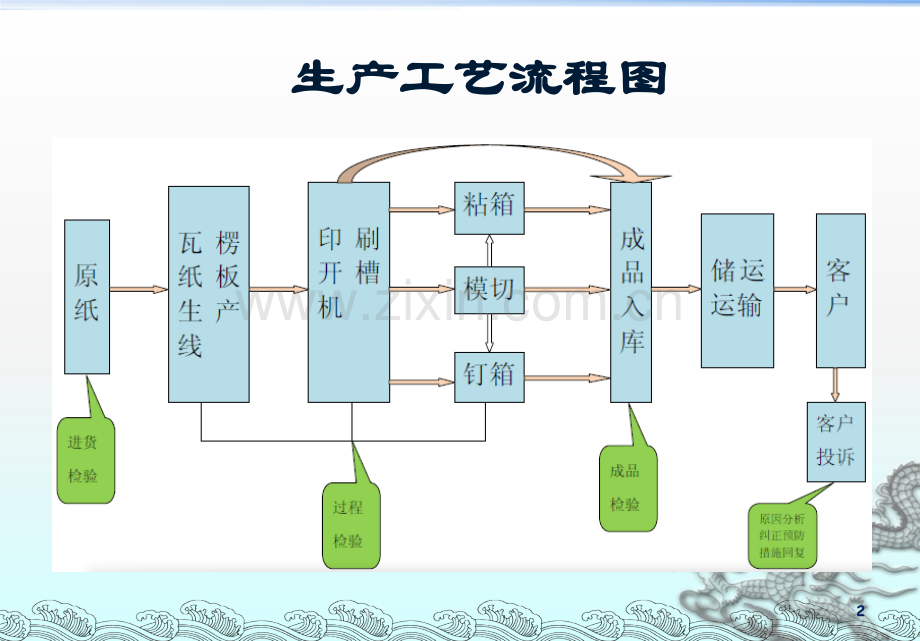

1、目次一、原纸介绍二、生产工艺介绍2.1瓦楞纸板生产线(流水线)2.2印刷2.3粘箱2.4模切2.4印刷粘箱一体机(新幸)2.6纸箱尺寸介绍三、瓦楞纸箱物理性能介绍1生产工艺流程图生产工艺流程图2一、原纸3 植物纤维与纤维间彼此结合在一起植物纤维与纤维间彼此结合在一起的的纤维网络纤维网络。注:原纸是纸箱的主要原材料。注:原纸是纸箱的主要原材料。1.1原纸的定义原纸的定义41.2原纸分类原纸分类5箱纸板箱纸板-用于做瓦楞纸板的里纸和面纸。用于做瓦楞纸板的里纸和面纸。瓦楞纸瓦楞纸-用于做瓦楞纸板的瓦楞。用于做瓦楞纸板的瓦楞。1.2原纸分类原纸分类-用途用途瓦楞纸瓦楞纸箱纸板箱纸板6 1.2.1 箱纸
2、板:牛皮箱纸板和挂面箱纸板箱纸板:牛皮箱纸板和挂面箱纸板 1.2.1.1 牛皮箱纸板牛皮箱纸板:又称牛皮卡纸又称牛皮卡纸 由纯木浆组成。由纯木浆组成。牛皮纸1.2原纸分类原纸分类7 1.2.1.2 挂面箱纸板挂面箱纸板:由由4050的木浆的木浆 与草浆或废纸浆制成。与草浆或废纸浆制成。挂面纸1.2原纸分类原纸分类81.2.1.3白板纸:由漂白化学木浆与草浆或白板纸:由漂白化学木浆与草浆或废纸浆制成废纸浆制成白板纸1.2原纸分类原纸分类91.2.2瓦楞纸:草浆配以废纸浆制成瓦楞纸:草浆配以废纸浆制成瓦楞纸1.2原纸分类原纸分类101.3纸张的特性纸张的特性 造纸原料来自树木,而纸张对所处环境有很
3、大的反应。例如周围环境温度及湿度的改变,会造成纸张表现的改变。纸张是一种“活”的物体。纸张吸水后会伸展,干燥后会收缩。纸箱含水分不平均,会造成弯翘不平的現象。记住!瓦楞紙板会朝水分含量較多的一面弯翘。111.4重要原纸物理指标重要原纸物理指标瓦楞纸瓦楞纸-指标指标 横向环压强度横向环压强度(影响纸箱边压、抗压)箱纸板(白板、黄板)箱纸板(白板、黄板)-指标指标 横向环压强度横向环压强度(影响纸箱边压、抗压)耐破强度耐破强度(影响纸箱耐破强度)横向耐折度横向耐折度(影响纸箱摇盖耐折度)121.5市面上常用原纸克重市面上常用原纸克重 瓦楞纸瓦楞纸国产高强瓦楞纸(90g、110g、120g、140g
4、、160g)箱纸板箱纸板进口箱纸板黄板(200g、250g、280g)国产箱纸板黄板(140g、170g、200g、250g)国产箱纸板白板(140g、170g)13二、生产工艺介绍142.1瓦楞纸板生产线(流水线)瓦楞纸板生产线(流水线)15原纸纸板2.1.1流水线流水线-是实现从原纸变为纸板的过是实现从原纸变为纸板的过程程16浆糊糊化温度-主要和外界温度变化有关 例如:冬季:57 度59 度 夏季:60 度62度浆糊粘度-主要和外界温度变化有关 例如:冬季:25秒28秒 夏季:23秒25秒上糊量-与车速 配合,自动控制 车速越快上糊量越小,车速越慢上糊量越大2.1.2关键工艺控制点关键工艺
5、控制点-纸板贴合纸板贴合17楞别根据瓦楞的高度和楞距不同从大到小区分为:A、C、B、E、F、G楞率芯纸的使用长米/相对应的面纸长米楞率由瓦楞高度和楞距决定芯纸面纸楞高楞距2.1.3瓦楞楞别瓦楞楞别18 单瓦楞纸板:A、C、B、E 双瓦楞纸板:AB、CB、BE 单面瓦楞纸单面瓦楞纸 单瓦楞纸板(三层)单瓦楞纸板(三层)双瓦楞纸板(五层)双瓦楞纸板(五层)2.1.4瓦楞纸板的种类瓦楞纸板的种类19凹凸压线(推荐使用此压线类型)凹凸压线(推荐使用此压线类型)易成型,不易爆线,但不适合满版印刷尖尖压线(对角压线)尖尖压线(对角压线)平面压线(铁板压线)平面压线(铁板压线)不易成型,容易爆线,适合满版印
6、刷 2.1.5瓦楞纸板的压线类型和特点瓦楞纸板的压线类型和特点202.2印刷机印刷机-主要实现在纸板上印上内容主要实现在纸板上印上内容21印刷前印刷后2.2.1印刷部基本示意图印刷部基本示意图 22工序前工序后進紙2.2.2开槽部基本示意图开槽部基本示意图 23工序前工序后進紙2.2.3模切部基本示意图模切部基本示意图 242.2.4关键工艺控制点关键工艺控制点印刷内容正确:印版版号、图稿控制印刷版面位置:与图稿标注位置一致,由于设备精度限制有2mm偏差。印刷颜色偏差:上下限色卡(标准光源)开槽压线:通过预压轮和压线轮控制成型效果模切:通过预压轮破坏瓦楞,然后再模切可以确保成型效果252.3粘
7、箱粘箱262.2.3粘箱示意图粘箱示意图 粘箱前粘箱后上胶后272.4全自动模切全自动模切28模切前模切后2.2.3模切示意图模切示意图 292.5新幸新幸302.6、A1纸箱尺寸介绍纸箱尺寸介绍分类:内径尺寸制造尺寸外径尺寸312.6.1、尺寸设计、尺寸设计纸箱三种尺寸的理论关系纸箱三种尺寸的理论关系1、内径与制造尺寸:制造尺寸长宽=内径长宽+1个纸板厚度制造尺寸高度=内径高度+2个纸板厚度2、制造尺寸与外径尺寸:外径尺寸长宽=制造尺寸长宽+1个纸板厚度外径尺寸高度=制造尺寸高度+2个纸板厚度32a=cd=b-3mm(3mm为1/2开槽宽度)搭接舌一般钉箱35mm以上,粘箱30mm以上。e=
8、1/2(b+瓦楞修正值)B/BE楞=1-2mm,C/A楞=3-4mm,BC/AB楞=5-6mmabcdef注:所有尺寸为压线到压线距离2.6.1、A1纸箱尺寸设计纸箱尺寸设计33压线和开槽边缘并非在同一直线上配合最后一个宽度尺寸上的-3MM确保纸箱成型后在搭接舌部分有6MM开槽宽度3MM2.6.1、A1纸箱尺寸设计纸箱尺寸设计342.6.2、瓦楞纸箱尺寸测量、瓦楞纸箱尺寸测量352.6.2、瓦楞纸箱尺寸测量、瓦楞纸箱尺寸测量内径长宽要测量结舌部位内径长宽要测量结舌部位内径长、宽要测量结舌部位内径长、宽要测量结舌部位362.6.2、瓦楞纸箱尺寸测量、瓦楞纸箱尺寸测量372.6.2、瓦楞纸箱尺寸测
9、量、瓦楞纸箱尺寸测量382.6.2、瓦楞纸箱尺寸测量、瓦楞纸箱尺寸测量393.瓦楞纸箱物理性能空箱抗压强度空箱抗压强度BCT-N或kg 边压强度边压强度ECT-N/m或KN/m 或Lb/in 耐破强度耐破强度BST-kpa(kgf/2)或Lb/in 2粘合强度粘合强度-N/m或N/m楞 戳穿强度戳穿强度PET-J纸板厚度纸板厚度-mm 403.1空箱抗压强度空箱抗压强度定义:把纸箱压溃所需要的压力定义:把纸箱压溃所需要的压力-既纸箱能承受的最大压力。既纸箱能承受的最大压力。影响纸箱抗压的因素:影响纸箱抗压的因素:材质、楞型、尺寸印刷压力内装物形态堆码方式手提孔堆码时间气候环境(湿度)41已知堆
10、码层数、内装物重量,如何推算纸箱要求抗压?抗压强度=内装物重量*(堆码层数-1)*安全系数-计算出单位是kg-安全系数取法:内装物起到支撑作用取1.65,内装物不能起到支撑作用取2,比较恶略的环境取53.1空箱抗压强度空箱抗压强度-理论计算理论计算423.2边压强度、粘合强度边压强度、粘合强度边压定义:纸板边缘的抗压强度。边压定义:纸板边缘的抗压强度。纸板(瓦楞方向)所能够承受纸板(瓦楞方向)所能够承受(相对于崩溃)的最大压力(相对于崩溃)的最大压力433.3耐破强度耐破强度定义:使纸或纸板破裂所需要的定义:使纸或纸板破裂所需要的压强压强-单位面积上的压力单位面积上的压力耐破强度是对瓦楞纸板施
11、加均匀增大的压力,纸板所能承受的最大压强。耐破体现了纸箱抗冲击能耐破体现了纸箱抗冲击能力的大小(外部或内部来的力的大小(外部或内部来的冲击),反映了对内装物的冲击),反映了对内装物的保护能力保护能力44理论耐破强度公式:纸板耐破强度=每层箱纸板耐破强度之和*0.95-耐破强度单位Kpa3.3耐破强度耐破强度-理论计算理论计算453.4戳穿强度戳穿强度定义:戳穿纸板所需要的功定义:戳穿纸板所需要的功戳穿体现了纸板抗冲击能力的大小,是用一定形状的角锥戳穿纸板,进而使纸板由戳穿头对纸板撕裂所做的功。楞形、配纸、纸板贴合决定楞形、配纸、纸板贴合决定戳穿强度戳穿强度463.5纸板厚度纸板厚度 使用的瓦楞、原纸决定纸板使用的瓦楞、原纸决定纸板的厚度,但生产过程中会损失厚的厚度,但生产过程中会损失厚度(压扁)度(压扁)纸板厚度可以体现在生产纸板厚度可以体现在生产过程中的瓦楞厚度的损失情况过程中的瓦楞厚度的损失情况47Q&A谢谢48
