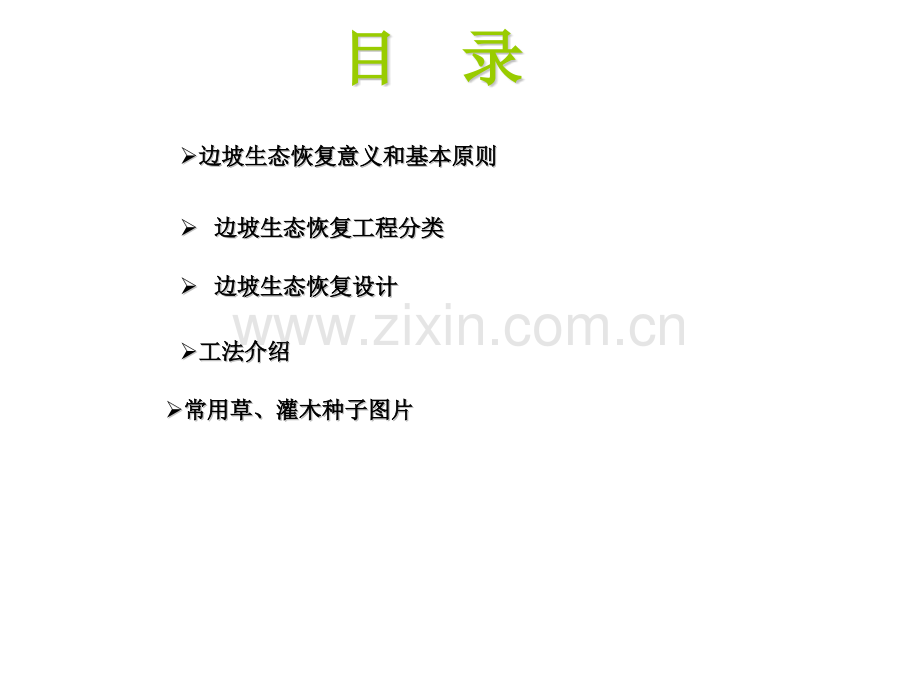

目目 录录 边坡生态恢复意义和基本原则边坡生态恢复意义和基本原则边坡生态恢复意义和基本原则边坡生态恢复意义和基本原则 边坡生态恢复工程分类边坡生态恢复工程分类边坡生态恢复工程分类边坡生态恢复工程分类边坡生态恢复设计边坡生态恢复设计边坡生态恢复设计边坡生态恢复设计工法介绍工法介绍工法介绍工法介绍 常用草、灌木种子图片常用草、灌木种子图片常用草、灌木种子图片常用草、灌木种子图片（1）安全性原则）安全性原则 对边坡进行边坡生态恢复必须确保边坡的稳定和安全。对边坡进行边坡生态恢复必须确保边坡的稳定和安全。（2）协调性原则）协调性原则 边坡生态尽可能与周围环境能协调一致。边坡生态尽可能与周围环境能协调一致。（3）永久性原则）永久性原则 对边坡生态恢复做到一劳永逸。尽可能减少日后人工维对边坡生态恢复做到一劳永逸。尽可能减少日后人工维护和管理。护和管理。（4）经济性原则）经济性原则 必须考虑合适的边坡生态恢复方法，做到经济上合理。必须考虑合适的边坡生态恢复方法，做到经济上合理。1边坡生态恢复的意义和基本原则边坡生态恢复工程分类序号施工工法喷射方式固土形式主要机具恢复效果1液压喷播植草液压喷播无/平行沟液压喷播机草为主、灌为辅2客土喷播湿喷法平 行 沟/三维网/镀锌 铁 丝网/土工格室湿式砼喷射机草为主、灌为辅3CF网植灌湿喷法平 行 沟/三维网/镀锌 铁 丝网/土工格室湿式砼喷射机 或 湿式 高 压喷射机灌为主、草为辅4TBS(有 机基材)干喷法镀锌铁丝网/土工格室干式砼喷射机草为主、灌为辅5CS 混合纤维湿喷法镀锌铁丝网/土工格室湿式高压喷射机灌为主、草为辅边坡生态恢复主要问题1、基材混合物的配比问题保水性、保肥、透气性、厚度、轻型化2、基材抗冲刷问题和岩面的粘着性、基材之间的粘合性、表层适当的疏水性3、植物选择问题恢复目标、乡土植物选择、引种植物(适应性强、易养护)边坡生态恢复设计边坡调查确定边坡生态恢复类型（1）确定边坡生态恢复目标（2）植物设计（3）工法选择边坡类型坡率固土形式喷射厚度（cm）推荐工法硬质岩质坡(路堑边坡)1：0.31：0.5铁丝网89TBS/CS1:0.751：1.0铁丝网78TBS/CS软质岩质坡(路堑边坡)1:0.75铁丝网7TBS/CS1:1铁丝网/土工格室6TBS/CS土石混合边坡(路堑或路堤)1:11:1.25铁丝网/土工格室/三维网/平行沟45客土/CF瘠薄土质边坡(路堑或路堤)小于或等于1:1.25平行沟34客土/CF土质边坡(路堑或路堤)小于1:1.25平行沟13液压喷播/客土/CF液力喷播植草工法适用范围:坡比小于或等于1：1.5的土质路堤、路堑边坡坡面平整及处理（回坡面平整及处理（回填改良土或开平行沟）填改良土或开平行沟）液压喷播草籽覆盖无纺布养护喷播机内草籽等拌和填石路堤边坡处理方案：1、坡面回填改良土5CM左右；2、在回填土上进行液力喷播路堑边坡挖沟植草绿化示意图土质板结的路堑边坡处理方案：1、开横向平行沟，沟深度5CM左右，纵向每米不少于3条；2、液力喷播植草。推荐配比材料名称配比量（g/m2）备注草籽18狗牙根8 g，百喜草5 g，山毛豆或猪屎豆5 g复合肥100过磷酸钙或钙镁磷250偏酸性土质选钙镁磷粘合剂1保水剂5木纤维200无纺布208#铁线“U”型钉或竹筷、汽油客土喷播植草工法客土喷播植草工法坡面平整及清理或开平行沟液压喷播种子喷射营养土覆盖无纺布养护营养土拌和输送至喷射机适用范围：坡比小于或等于1：1.25的土质贫瘠路堤边坡及填石边坡、坡比小于或等于1：1.25的土壤贫瘠、土夹石路堑边坡或路堤边坡。石质边坡加设铁丝网施工机具推荐配比材料名称配比量（/m2）备注草籽22g参考配比：狗牙根5g，百喜草5 g，山毛豆或猪屎豆5 g、银合欢 5 g、刺槐2g营养土种植土30L泥炭或草炭5L椰粉5L木粉10L复合肥100g过磷酸钙或钙镁磷250 g偏酸性土质选钙镁磷粘合剂1 g保水剂5g木纤维200 g无纺布20 g8#铁线“U”型钉或竹筷、汽油基材混合物检测评价表检验指标工程质量评定方法不合格合格优良PH值6.0或7.56.06.5或7.07.56.57.0按LY/T1239-1999测定种植土以外添加材料90%90%-95%95%-100%现场称量，每台班抽检2次基材外观状况评价表检验指标工程质量评定方法不合格合格优良流失状况有明显沟蚀有少量流失无流失目测及拍摄剥离状况剥离严重少量剥离基本无剥离设计厚度-喷射厚度0.5cm0-0.5cm0cm每1000m2边坡随机抽取20个点测试，取其平均值检验评定标准检验指标工程质量评定方法不合格合格优良植被覆盖率80%80%-90%90%每1000m2边坡随机取10个1m1m的面积测试，取平均值病虫害发生率30%20%-30%20%颜色（绿）70%70%-85%85%水分要求降雨无法满足已形成的植被成活要求降雨基本满足已形成的植被成活要求仅靠降雨，且旱季生长良好现场观测根系状况根系不发育根系发育，互相缠绕，少量扎入岩层裂隙（岩层边坡）根系纵横交错，大量扎入坡体CF网植灌工法网植灌工法适用范围：坡比小于或等于1：1的贫瘠土质（土夹石）路堑边坡或路堤边坡。开平行沟铺设CF网喷射营养基材施打锚钉并固定CF网材料按配比拌合输送至喷射机液力喷播种子覆盖无纺布养护石质边坡加设铁丝网推荐配比材料名称配比量（/m2）备注灌木种子45g营养土种植土30L泥炭或草炭10L椰粉15L稻草纤维1000 g木粉20L复合肥50 g有机肥500 g过磷酸钙或钙镁磷200 g偏酸性土质选钙镁磷粘合剂2g保水剂5 g木纤维200 g无纺布20 gCF网1.2m28#铁线“U”型钉或竹筷、汽油灌木种子推荐配比物种每平米配置量（g）山毛豆或猪屎豆或木豆2银合欢6多花木兰8台湾相思6黄花决明5盐肤木4胡枝子4荆条4刺槐4小叶女贞2合计45基材混合物检测评价表检验指标工程质量评定方法不合格合格优良PH值6.0或7.56.06.5或7.07.56.57.0按LY/T1239-1999测定有效持水量20%20%-30%30%按LY/T1213-1999、LY/T1215-1999、LY/T1216-1999、LY/T1217-1999测定团粒化度50%50%-70%70%按LY/T1225-1999、LY/T1226-1999、LY/T1227-1999测定有机质含量15%15%-20%21%-30%LY/T12101275,1999总孔隙度40%或者60%40%-45%或55%-60%45%-55%LY/T12101275,1999非毛管孔隙度22%或8%18%-22%或者8%-12%12%-18%LY/T12101275,1999全氮4.0g/kg4.0g/kgLY/T12101275,1999全磷1.0g/kg1.0g/kgLY/T12101275,1999全钾10.0g/kg10.0g/kgLY/T12101275,1999基材外观状况评价表检验指标工程质量评定方法不合格合格优良流失状况有明显沟蚀有少量流失无流失目测及拍摄收缩裂缝有大量裂缝有少量裂缝基本无裂缝剥离状况剥离严重少量剥离基本无剥离设计厚度-喷射厚度0.5cm0-0.5cm0cm每1000m2边坡随机抽取20个点测试，取其平均值检验评定标准检验指标工程质量评定方法不合格合格优良植被株数44-55当植被覆盖率为50%-70%时候，取每1000m2边坡随机取10个1m1m的面积测试，取平均值病虫害发生率30%20%-30%20%每1000m2边坡随机取10个1m1m的面积测试取平均值水分要求降雨无法满足已形成的植被成活要求降雨基本满足已形成的植被成活要求仅靠降雨，且旱季生长良好现场观测物种丰富度单一丰富乔、灌、草错落根系状况根系不发育根系发育，互相缠绕，少量扎入岩层裂隙（岩层边坡）根系纵横交错，大量扎入坡体施工机具CF网植灌网植灌TBS植草灌植草灌工法适用范围：坡比1：0.51：1坡面较平整的岩质、土夹石路堑边坡。钻孔及安装锚杆铺设并加固铁丝网喷射种子层营养基材拌合输送至喷射机喷射营养基材底基层铺设无纺布养护管理 清坡至平整施工流程图片推荐配比材料名称配比量（/m2）备注草种15g灌木种15 g营养土种植土50L泥炭或草炭10L椰粉10L木粉40L稻草纤维1000 g复合肥100g过磷酸钙或钙镁磷200 g偏酸性土质选钙镁磷有机肥500 g粘合剂10 g保水剂10-15g木纤维200 g镀锌铁丝网1.2m2钢筋锚杆600 g无纺布20g8#铁线“U”型钉或竹筷、汽油植物种推荐配比物种每平米配置量（g）山毛豆或猪屎豆或木豆5银合欢6多花木兰8狗牙根5百喜草3合计27基材混合物检测评价表检验指标工程质量评定方法不合格合格优良PH值6.0或7.56.06.5或7.07.56.57.0按LY/T1239-1999测定种植土以外添加材料90%90%-95%95%-100%现场称量，每台班抽检2次有效持水量20%20%-30%30%按LY/T1213-1999、LY/T1215-1999、LY/T1216-1999、LY/T1217-1999测定团粒化度50%50%-70%70%按LY/T1225-1999、LY/T1226-1999、LY/T1227-1999测定有机质含量15%15%-20%21%-30%LY/T12101275,1999总孔隙度40%或者60%40%-45%或55%-60%45%-55%LY/T12101275,1999非毛管孔隙度22%或8%18%-22%或者8%-12%12%-18%LY/T12101275,1999全氮4.0g/kg4.0g/kgLY/T12101275,1999全磷1.0g/kg1.0g/kgLY/T12101275,1999全钾10.0g/kg10.0g/kgLY/T12101275,1999基材外观状况评价表检验指标工程质量评定方法不合格合格优良流失状况有明显沟蚀有少量流失无流失目测及拍摄收缩裂缝裂缝多，最大裂缝宽度 0.5cm裂缝少，最大裂缝宽度 0.5cm基本无裂缝剥离状况剥离严重少量剥离基本无剥离设计厚度-喷射厚度1cm0-1cm0cm每1000m2边坡随机抽取20个点测试，取其平均值检验评定标准检验指标工程质量评定方法不合格合格优良植被覆盖率80%80%-90%90%每1000m2边坡随机取10个1m1m的面积测试，取平均值病虫害发生率30%20%-30%20%颜色（绿）70%70%-85%85%水分要求降雨无法满足已形成的植被成活要求降雨基本满足已形成的植被成活要求仅靠降雨，且旱季生长良好现场观测物种丰富度单一丰富灌、草错落根系状况根系不发育根系发育，互相缠绕，少量扎入岩层裂隙根系纵横交错，大量扎入坡体TBS植草灌植草灌CS混合纤维法工法坡面处理锚件施工并固定铁丝网铺设铁丝网营养基材配制和喷射养护管理基材按配比拌合输送至湿喷机加设基盘平台CS混合纤维法施工流程CS混合纤维法施工流程推荐配比材料名称配比量（/m2）备注灌木种80-100 g营养土种植土30L泥炭20L椰粉20L木粉40L稻草纤维2000 g镀锌铁丝网1.2-1.5m2钢筋锚杆600 g复合肥50 g有机肥500 g过磷酸钙或钙镁磷200 g偏酸性土质选钙镁磷高次团粒剂200 g木纤维200 g镀锌铁丝网1.2-1.5m2钢筋锚杆600 g-1000 g灌木种推荐配比物种每平米配置量（g）银合欢8多花木兰15台湾相思10黄花决明12盐肤木8荆条8紫穗槐6小叶女贞12胡枝子8合计87基材混合物检测评价表检验指标工程质量评定方法不合格合格优良PH值6.0或7.56.06.5或7.07.56.57.0按LY/T1239-1999测定种植土以外添加材料90%90%-95%95%-100%现场称量，每台班抽检2次有效持水量25%25%-35%35%按LY/T1213-1999、LY/T1215-1999、LY/T1216-1999、LY/T1217-1999测定团粒化度50%50%-70%70%按LY/T1225-1999、LY/T1226-1999、LY/T1227-1999测定有机质含量15%15%-20%21%-30%LY/T12101275,1999总孔隙度40%或者60%40%-45%或55%-60%45%-55%LY/T12101275,1999非毛管孔隙度22%或8%18%-22%或者8%-12%12%-18%LY/T12101275,1999全氮4.0g/kg4.0g/kgLY/T12101275,1999全磷1.0g/kg1.0g/kgLY/T12101275,1999全钾10.0g/kg10.0g/kgLY/T12101275,1999外观状况评价表检验指标工程质量评定方法不合格合格优良流失状况有明显沟蚀有少量流失无流失目测及拍摄收缩裂缝裂缝多，最大裂缝宽度 0.5cm裂缝少，最大裂缝宽度 0.5cm基本无裂缝剥离状况剥离严重少量剥离基本无剥离设计厚度-喷射厚度1cm0-1cm0cm每1000m2边坡随机抽取20个点测试，取其平均值检验评定标准检验指标工程质量评定方法不合格合格优良植被株数55-77当植被覆盖率为50%-70%时，每1000m2边坡随机取10个1m1m的面积测试，取平均值病虫害发生率30%20%-30%20%每1000m2边坡随机取10个1m1m的面积测试，取平均值水分要求降雨无法满足已形成的植被成活要求降雨基本满足已形成的植被成活要求仅靠降雨，且旱季生长良好现场观测物种丰富度单一三种以上灌、草错落根系状况根系不发育根系发育，互相缠绕，少量扎入岩层裂隙（岩层边坡）根系纵横交错，大量扎入坡体CS混合纤维法（绕城高速试验段）CS混合纤维法对比图片多花木兰刺槐小叶女贞（常绿）常用物种图片（一）常用物种图片（一）胡枝子金英子马尾松（常绿）马甲子荆条常用物种图片（二）常用物种图片（二）台湾相思羽叶决明黄花决明常用物种图片（三）常用物种图片（三）盐肤木马棘常用物种图片（四）常用物种图片（四）银合欢金合欢桃金娘常用物种图片（五）常用物种图片（五）狗牙根百喜草高羊茅大翼豆山毛豆谢谢！
