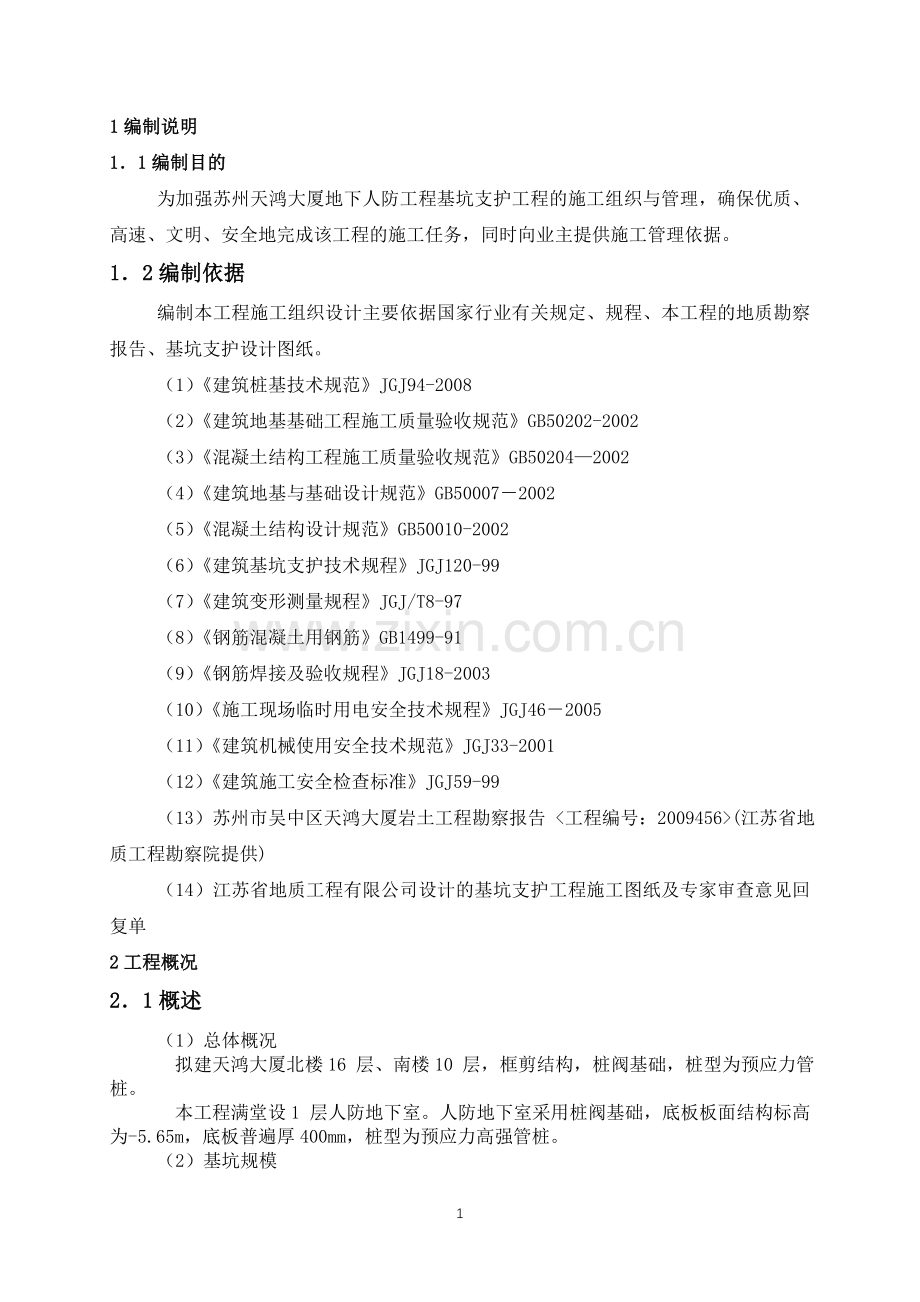

1编制说明11编制目的为加强苏州天鸿大厦地下人防工程基坑支护工程的施工组织与管理，确保优质、高速、文明、安全地完成该工程的施工任务，同时向业主提供施工管理依据。12编制依据 编制本工程施工组织设计主要依据国家行业有关规定、规程、本工程的地质勘察报告、基坑支护设计图纸。（1）建筑桩基技术规范JGJ94-2008（2）建筑地基基础工程施工质量验收规范GB50202-2002（3）混凝土结构工程施工质量验收规范GB502042002（4）建筑地基与基础设计规范GB500072002（5）混凝土结构设计规范GB50010-2002（6）建筑基坑支护技术规程JGJ120-99（7）建筑变形测量规程JGJ/T8-97（8）钢筋混凝土用钢筋GB1499-91（9）钢筋焊接及验收规程JGJ18-2003（10）施工现场临时用电安全技术规程JGJ462005（11）建筑机械使用安全技术规范JGJ33-2001（12）建筑施工安全检查标准JGJ59-99（13）苏州市吴中区天鸿大厦岩土工程勘察报告 (江苏省地质工程勘察院提供)（14）江苏省地质工程有限公司设计的基坑支护工程施工图纸及专家审查意见回复单2工程概况21概述（1）总体概况拟建天鸿大厦北楼16 层、南楼10 层，框剪结构，桩阀基础，桩型为预应力管桩。本工程满堂设1 层人防地下室。人防地下室采用桩阀基础，底板板面结构标高为-5.65m，底板普遍厚400mm，桩型为预应力高强管桩。（2）基坑规模地下室基坑大致呈矩形（约205m85m），基坑周长近600m，总面积约18400m2。（3）基坑挖深本工程结构0.00 对应绝对标高+3.72m。人防地下室底板板面结构标高为-5.65m，底板普遍厚400mm，垫层厚100mm。基坑西侧塔韵路路面标高以-0.50m（对应绝对高程约+3.20m）计；场地北侧、东侧河岸顶标高以-2.00m（对应绝对高程约+1.70m）计；基坑南侧场地标高以-1.20m（对应绝对高程约+2.50m）计（4）环境概况基坑东侧基坑东侧为窑港湾，河面宽约20m，河道水面标高约2.00m（对应绝对高程约+1.70m），水深约2m，该侧支护桩距河道驳岸最近处仅2.5m。基坑北侧基坑北侧为联江河，河面宽约10m，河道水面标高约2.00m（对应绝对高程约+1.70m），水深约2m，该侧支护桩距河道驳岸最近处仅1.8m。基坑西侧基坑西侧为塔韵路，该侧支护桩距塔韵路人行道路边最近处约6m，距该侧用地控制线 最近处约1.8m。塔韵路路边有较多地埋管线，需重点保护。基坑南侧基坑南侧为空地，场地相对较开阔。22工程地质、水文地质条件221工程地质条件根据苏州市吴中区天鸿大厦岩土工程勘察报告 (江苏省地质工程勘察院提供)。自上而下为：层素填土：灰黄色，地表局部原拆迁房地坪，厚度约30cm，含较多植物根茎，以软塑状粘土为主，夹有碎石、砖块，为近期堆填。结构较松散，未固结，局部底部分布淤泥质填土。填龄小于5 年，土质不均匀，高压缩性，工程特性差。层顶高程1.655.87m，揭示层厚0.43.0m。层粉质粘土：黄灰色，可塑，局部软塑，无摇振反应，有光泽，干强度高，韧性高，含少量铁锰结核、锈斑，土质较均匀，中压缩性。层顶高程0.122.24m，揭示层厚0.91.8m。1 层粉质粘土：灰黄色，可塑硬塑，无摇振反应，有光泽反应，干强度搞，韧性高，含少量铁锰结核、锈斑，土质较均匀，中压缩性。层顶高程-1.522.71m，揭示层厚1.05.6m。2 层粉质粘土：灰黄色，可塑，局部粉性含量较高，无摇振反应，有光泽反应，干强度中高，韧性中高，含少量铁锰结核、锈斑，土质欠均匀，中压缩性。层顶高程-4.86-1.58m，揭示层厚1.65.0m。3 层粉质粘土：灰色，可软塑，夹粉土薄层（稍密），摇振反应低，有光泽反应，干强度中等，韧性中等，含少量铁锰锈斑，土质欠均匀，中压缩性。层顶高程-7.22-4.57m，揭示层厚2.05.0m。4 层粉质粘土夹粉土：灰青灰色，软塑，局部流塑，粉土呈湿很湿、中密状，水平层理较发育, 夹粉砂薄层（粉砂主要成分为石英、长石，颗粒级配一般，颗粒形状为次圆状圆状，微具水平层理），无摇振反应，稍有光泽反应，干强度中低，韧性中等，土质欠均匀，中压缩性。层顶高程-10.27-7.27m，揭示层厚2.06.5m。具体土质参数等详见工程勘察报告。23基坑支护方案设计231基坑特点及安全等级（1）基坑特点1、基坑开挖面积大、挖深一般。基坑开挖面积达18400m2，面积较大，基坑长边达200 多米，长边效应明显；基坑西侧挖深为5.65m；基坑北侧、东侧挖深为4.15m；基坑南侧挖深4.95m。2、基坑周边环境条件较严峻。基坑西侧为交通要道塔韵路，人行道路边有较多地埋管线，该侧地下室外墙距人行道路边最近处约7m，道路、地埋管线需重点保护；该侧距用地控制线较近，无放坡开挖条件；由于存在地埋管线，且存在出红线问题，故不宜采用土钉墙支护，需采用桩墙垂直支护。基坑东侧、北侧紧靠河道，场地较紧张，且河道驳岸需保护，无放坡开挖条件，不宜采用土钉墙支护方案，也须采用桩墙垂直支护；本次基坑支护设计需严格控制基坑变形，尽量减小基坑开挖对周边环境的影响。3、基坑所在场地岩土层条件较好。基坑开挖深度范围内地表为13m 厚的层素填土层，其下的1 层粉质粘土层呈硬塑状态，承载力高，自稳定性好，基坑坑底位于该土层，基坑侧壁土压力相对较小，基坑设计以变形控制为主导。4、基坑所在场地岩土层含水量小，除地表层填土层中含少量孔隙潜水外，其下的1 层粉质粘土含水量、渗透性较小，但基坑北侧、东侧紧靠河道，基坑仍需采取止水措施；基坑西侧地表的层素填土层有3m 厚，相对较厚，该层土体结构松散，渗透性强，也需作止水处理。基坑内部地下水可采用明排法疏干。5、基坑南侧、东侧局部场地较开阔，可采用放坡开挖。（2）基坑周边超载本工程施工场地较窄，整个场地均需要开挖，因此现场土方出土口根据土建土方开挖情况设置。出土口土方超载情况与基坑设计单位联系，如果不能满足要求需要进行进行加固处理。（3）基坑安全等级综合本基坑挖深，周边环境等因素，确定本基坑的安全等级为二级，重要性系数1.0。232基坑支护支护指导思想基坑围护作为一项施工措施，包含了四方面的要点：首先是安全性、其次是工程造价、第三是工期、第四是施工的方便性。这四点即相互独立，又相互关联：一般来说在采用同一型式的前提下造价越高、工期越短则基坑越安全；但由于围护结构属于临时性的结构，如果过分的追求安全，则会造成不必要的浪费。这就要求支护结构设计尽可能的寻求这四点的最佳结合点，寻求性价比最佳的围护结构型式。本工程基坑支护设计方案综合基坑挖深、地质条件及现场施工条件，基坑支护方案设计如下：1、基坑西侧（FGA 段）挖深5.65m，采用钻孔灌注桩悬臂支护，钻孔灌注桩8001100，钻孔灌注桩桩顶圈粱顶标高为2.00m，降至现地表下1.5m 处。2、基坑北侧、东侧局部（DEF 段）挖深4.15m，采用钻孔灌注桩悬臂支护，钻孔灌注桩7001000，钻孔灌注桩桩顶圈粱顶标高为2.00m，基本与现地面持平。3、基坑南侧（ABCD 段）挖深4.95m，东侧局部（BC 段）挖深4.15m，场地相对较开阔，采用放坡开挖，坡面挂钢筋网喷细石砼封闭。233基坑支护设计参数及工程量基坑支护设计参数及工程量详见表基坑设计施工图纸473施工总体部署31施工组织结构为加强本工程施工管理，并能与甲方、监理及有关单位有效协调，对本工程施工进度、质量进行严格控制，统一领导，根据本公司关于项目经理的管理办法，项目经理全面履行职责，负责本项目工程施工全过程的组织、控制、管理。本着优化配置便于决策，更好地为业主服务的原则，为确保优质地完成工程项目目标，我公司组成苏州天鸿大厦工程项目经理部。详见以下施工管理组织网络。 施 工 管 理 组 织 网 络公 司项目经理项目副经理项目工程师施工员质检员安全员材料员钻孔灌注班长钢筋班班长预算员喷锚队队长压密注浆班长排污班班长钻孔灌注班钢筋班喷锚队机电班排污班测量组32施工总程序根据本工程的特点，分五个阶段。321准备工作阶段现场具备条件后，即做施工准备工作，主要包括搭建临设，完善临时供水、供电线路，布设泥浆池、沟槽，做好主要工程材料订购工作，并在3天内组织机械设备进场。施工准备阶段需总包配合如下事宜：（1）施工道口开设，临时用电接入，以免影响施工准备工作；（2）场地平整；（3）如果有地下障碍物则需要清除，以免支护桩施工时影响进度。322支护桩施工阶段组织精干施工力量，按合同要求和工程质量目标全面完成支护桩的施工。本工程基坑支护桩分别为800和700灌注桩，采用同时施工的方式进行。323圈梁、喷锚施工阶段在工程桩、灌注桩施工结束后，开槽施工支护桩顶圈梁、同时施工ABBC段喷面施工。324压密注浆施工阶段 灌注桩施工同时压密注浆设备进场，施工顺序从FED段DCB段 BCD段DEF段。325工程竣工验收阶段在基坑开挖过程中对支护结构进行监测，并提交竣工资料；在基坑开挖至设计坑底标高后，组织有关单位对基坑支护工程进行竣工验收。33施工机械的选择根据场地地质条件和设计要求桩型，选择合理的桩机型号和数量，按工程施工流程组织相应的机械设备进场，详见主要桩机设备表（表3）。主要桩机设备表 表3名 称规格型号数 量用 途灌注桩钻 机GPS-102台支护桩泥浆泵3PNL2台4工程施工目标41工程质量目标工程项目质量目标为省优，其中：（1）钻孔灌注桩桩位偏差在规范允许范围内。（2）基坑支护按设计图纸施工，基坑无渗漏、无变形，不影响地下工程施工。（3）各项工程资料齐全。42工期目标根据我公司的施工工艺和投入的机械设备，采取流水施工施工总工期50日历天，其中支护桩施工40天；圈梁、混凝施工15天。压密注浆10天。护坡按照土建挖土进度。43安全生产目标无重大人身、机械事故，无火灾事故，一般事故率控制在1以下。44文明施工目标根据现场实际情况，材料堆放场，钢筋笼制作场浇筑硬地坪，实行封闭式施工，以保持施工现场与周边环境的整洁。协调与周邻的关系保持道路畅通，杜绝抛洒滴漏。5施工进度计划51各工序施工进度计划511支护桩施工进度计划根据本工程土层条件、拟投入设备的型号及我公司在同类地区的施工经验，拟投入2台钻机进行施工。支护桩桩数300根，施工天数：300/4/2=37.5天。 按38天考虑。综合考虑各种因素影响，支护桩施工38天，圈梁及支撑施工15天。 512圈梁、混凝土支撑、压密注浆、及土钉墙施工进度计划（1）支护桩施工前，在支护桩位置开槽，支护桩施工后要求做到施工完成一段，挖出一段并清理一段。根据本工程桩基及支护结构施工总体安排，工程桩施工期间进行圈梁及支撑的钢筋加工。（2）根据圈梁钢筋量、立模板面积以及钢筋工和立模工日产量，7天完成钢筋绑扎，5天完成立模，确保15天完成圈梁砼浇筑。（3）压密注浆施工，按每个班组每天施工25孔位计算，图纸共计布孔436个，根据现场需要，我方施行二次补浆，补浆按照50个孔位计算，施工天数：（436+50）252=9.72天。按10天考虑。（4）土钉墙施工跟土方开挖走，根据现场变化可以临时调整。52工程施工总体进度计划根据本工程特点，综合考虑各种因素影响，本工程工期为50日历天，详见工程施工进度计划表（表2）施工进度计划表 表2工期项目施 工 形 象 进 度369121518212427303336394245485154施工准备4天支护桩38天压密注浆10天圈梁15天土钉墙施工跟土方开挖走轻型井点待落深区开挖前进行预降水基坑监测注：(1)基坑监测自土方开挖前一周建立监测点及初始数据，监测至基坑回填。（本项目部施工控制监测）(2)本计划喷面根据土方开挖进度进行。（3）轻型井点待基坑落深区开挖前进行预降水。（4）如遇不可抗因素则工期将相应顺延6施工准备61组织准备成立项目经理部，选派一名具有丰富施工经验的同志担任本工程项目经理，配备项目技术负责人、质检员、施工员、材料员、安全员、预算员等组成的项目班子。62技术准备621文件和资料准备该工程施工依据国家现行标准,规程规范和施工图纸等。所依据的文件和资料为:（1）本工程施工涉及的现行规范及规程；（2）桩基施工图纸；（3）经评审后完善的基坑围护设计方案622熟悉图纸、学习标准由公司生产技术部组织项目部相关人员进行图纸学习、会审，并及时提交图纸会审纪要，尽早进行设计交底形成设计交底文件。按照质量管理文件要求，由总师办组织公司各部负责人和项目相关人员对本工程的施工组织设计先围绕工程特点分别进行讨论、策划，然后由项目工程师根据会议内容，优化后编制成指导施工的技术性文件，初稿编制后仍由公司总师室组织原讨论、策划人员进行评审，最后公司总师室终审定稿。由项目预算员编制工程预算，项目经理编制该项目工程相关计划，由项目材料员结合施工组织设计分别编制材料、半成品等计划，及机械设备进退场计划。63生产准备（1）临时设施：充分利用现场有利条件设置现场办公用房、宿舍、临时仓库、食堂、厕所等临设，根据现场布置情况，可也采用便携式集装箱作为临设。（2）机械设备进场：机械设备的性能直接影响到工程进度和质量，为保证其达到最高的工作效率，我们在机械进场前，对机械进行全面保养。机械进场后进行安装调试，使其达到最佳运行状态,对导管应事先试配，丝扣接头处加润滑油，使其达到最佳运转状态，施工顺畅。（3）开工前应先在场地上挖砌好临时排污沟及临时排污池,以便灌注过程中孔内污水（浆）进入排污池,保持场内整洁。（4）在施工区域范围围墙上设立标志，写好宣传标语。在进场入口处，分别于其两侧树立工程概况及现场布置平面图标志牌，营造一种良好的施工氛围。（5）浇制现场砼道路以及水泥、砂、石料、钢筋堆场地坪。（6）根据预算书提出的各种材料数量、规格及品种，及时向公司材料科上报材料计划，并与材料供应商联系，签订供货合同，及时保证合格材料进场。（7）会同规划部门放出规划红线及轴线样，并经有关方验证、签字，办理相关手续，轴线样做好外延标识，以作桩位样的设置依据。64人员准备详见施工管理劳动组织一览表（表5）施工管理劳动组织一览表 表5管理人员职务人数职 称职 责项目经理1工程师全面负责工程施工进度、安全、质量、财务等工作。项目工程师1工程师负责监控工程技术管理和工程质量管理。施工队长1助工配合项目经理负责工程施工进度、安全、质量工作。施工员2工程师负责施工技术管理。质检员1工程师负责工程质量监控与管理。安全员1技师专职安全检查员。材料员2助理经济师负责材料采购、进场验收。钻孔灌注桩20负责支护桩喷锚班10负责喷射混凝土、绑扎钢筋。压密注浆班组22负责压密注浆施工钢筋班15负责钢筋笼绑扎及圈梁、支撑梁浇筑支模班20负责圈梁、支撑模板施工机、电班4负责施工现场机械维修、用电管理后 勤3负责后勤供应杂 工4施工现场统一调度合 计10765设备准备详见施工主要机械设备表（表6）。施工设备机械设备表 表6项 目序号名 称型 号数 量技术参数备 注钻孔灌注桩成孔1钻机GPS-102台37KW/台2泥浆泵3PNL2台22KW/台砼灌注3导管25060m4导管20060m5振动棒3台0.75KW/台制笼6电焊机BX - 3006台15KW/台7钢筋切割机PQ - 321台7.5KW/台排污8泥浆泵3PNL1台20KW/台9排污车15T3辆一汽注浆及喷锚设备10空压机13立方米3台7.5 KW/台11喷射机HPC-V1台5.5 KW/台12灰浆搅拌机200L1台3 KW/台13液压锚杆机SYB50/501台7.5 KW/台14注浆泵HYB50/503台5 KW/台其中2台压密注浆用15平板振动泵2台5.5 KW/台压密注浆沉管用16水泵500L41.5 KW/台注浆供水17钢制花管50*1.2m150根压密注浆用18灰浆搅拌机200L3台3 KW/台其中2台压密注浆用其它19泥浆测试仪1套20经纬仪J2、J63台21水准仪S1、DSZ22台22氧、乙炔焊割1套23发电机组1台120KW备用应急发电合计用电量（KW）339.2566临时用电、用水的计算和准备661工程总用电容量（1）施工用电工程施工前业主提供临时用电，我公司负责从供电电源处接驳至现场所需用电处。电缆布设要求如下：以业主提供的配电房为接口起点，布设施工主电缆，沿施工主干道及施工便道分别布设到各施工段的总配电柜上，压密注浆的施工用电分别从总配电柜引到各自的分配电柜中，再按要求接至搅拌桩机、浆液拌和站等操作箱上，生活办公用电从生活区配电柜单独引出，并进行架空处理。供电线路的选用及布设根据施工现场临时用电安全技术规程规定：施工现场临时工程必须采用TN-S系统，设置专用的保护零线，要求使用五芯电缆，配电系统采用“三级配电两级保护”，同时规定开关箱（末级）必须装设漏电保护器（50mA，0.1S），实行“一机一闸”每台设备有各自开关箱，现场采用三相五线制，各分路按150KW电流计算如下：I线=Kp/（31/2U线cos）=(0.61501000)/（31/23800.78）=180A因此选择S=50mm2的BVR型铜芯料橡皮线，能满足要求。（2）供电线路的布设电缆分几路敷设接至各施工区用电配电箱处，再由施工区总电箱接至各单体和大型施工机械电箱，具体如下：用50mm2橡皮铜质五芯电缆，从配电总箱接至配电分箱负责施工现场制作、加工等加工区供电。安全通道专设一路36V照明电。在施工现场四周显要位置设置灯架，安装高压熵灯，供晚间施工用。（3）配电配电柜要求能防雨、柜门完好。配电柜设置安全标志，配置符合消防部门规定的消防器材。配电柜应装设短路、过负保护装置和漏电保护装置。各种电气设备的安装须由持证电工完成，专人监护，停、送电由专人负责。（4）配电线路根据施工现场实际情况，主电缆架设或架空，随机移动电缆在不影响作业的情况下力求架空。场内照明，电力线路根据负荷采用风雨线。采用高架镝灯照明，其高度在3m以上。（5）配电箱、开关箱的设置现场实行分级配电，至少有二级漏电保护装置。动力与照明可合用一个配电箱，但动力和照明线路应分别设置。采用一机一闸一保护。开关箱内必须装设漏电保护器，额定漏电动作时间小于0.2s。（6）工作接零、保护接零、重复接地所有电气设备的金属外壳及和电气设备连接的金属构架等均有可靠的保护接零。保护接零不做他用，重复接地线应与保护零线相连接。保护零线的截面应不小于工作零线的截面，同时必须满足机械强度要求。保护零线每一重复接地装置的接地电阻不应大于10欧姆。工作零线应接入漏电保护器，不得做为保护零线，不得重复接地或接设备外壳。（7）照明装置照明的分线，必须采用优质橡皮护套线，并配有漏电保护器。灯头、插座、开关的安装应符合低规规范要求。现场照明电压220V，危险地段36V。现场禁止使用电炉，室内禁止使用碘钨灯。662施工用水1)施工用水计算按每日灌砼量60m3,成孔75m3计算用水量：取K1=1.1K2=1.25Q1=95m3 Q2=110m3 N1=350l/m3 N2=3500l/m3 T=1天 t=12)现场生活用水计算按107人计算：取P=107人N=30L/S人班 K3=2 t=13）消防用水现场采用低压消防系统，并配合便携式灭火器材，故取q3=10L/S。4）总用水量由于q1+q2q3 所以Q= q1+q2=13.5+0.22=13.72L/S5）求V=2.0m/s供水管径若现场供水管径提供100，将能满足工程施工需要。因场地四周靠近河道比较近，现场施工用水、消防用水可以采用河水。67材料准备详见工程预算之材料分析表。68机械设备报验、材料复检人员、设备进场后，现场技术负责人即与监理取得联系，了解有关监理规程，服从监理指令，了解监理例会制度及监理对该工程的有关技术、安全等要求，同时施工员将施工组织设计、各专业人员名单、机械设备等报给监理，以备监理验核。进场后，即组织材料（钢材、水泥）进场，并会同监理对材料共同取样送检测中心试检或复检，同时做好商品砼采购工作。69施工现场平面布置691总体要求（1）施工现场平面布置本着有利于文明施工管理，有利于安全生产，便于工程施工的原则。（2）符合施工现场卫生及安全技术要求和防火规范。（3）保证场内交通运输基本畅通和满足施工的要求的前提下，最大限度减少场内运输。（4）满足文明施工要求。692现场实际布置（1）施工现场只有一个进出口。（2）进出口、材料堆场、钢筋笼制作场全部浇筑地坪，地坪有坡度，水排至排水沟，进入泥浆池再利用。（3）场地四周均有围墙，整个现场实行封闭式施工。（4）门前设五牌一图，统一围墙。（5）现场施工场地有限制现场不设办公区、宿舍。临时搭建仓库、厕所。施工人员轮换在现场值班。（6）灌注桩钢筋堆场设在临时道路边，厕所设在南侧。喷锚材料堆场根据施工面不同零星分布，具体详见施工现场平面布置示意图（附后）。7施工方案71施工顺序711支护桩用2台GPS10型钻机施工。2台桩机进场后可先FGA施工支护桩，然后2台机分别施工FEC支护桩。支护桩施工要求隔孔跳打，施工顺序为13524见下图。1因本工程场地土质以粘性土为主，且工期较紧，施工时可根据现场情况成孔情况分析是否采用跳打的施工顺序。713圈梁在支护桩施工结束1天后，要求支护桩顶浮浆清除干净，确保桩顶为密实状新鲜混凝土。在灌注桩施工结束后，可开挖至圈梁标高底进行圈梁施工，钢筋绑扎，立模及浇筑混凝土，混凝土要求一次浇筑完成。72施工方法721灌注桩（1）钻孔灌注桩施工工艺流程轴线放样桩位放样开挖沟槽复核桩位 钻机就位试块制作 校正垂直水平 砼搅拌 钢筋笼制作 钻进成孔 灌注砼二次清孔下放导管下放钢筋笼一次清孔 成桩 钻机移位（2）放样、校样工艺根据业主提供的轴线基点，进行标识，并作永久性标记，以保证轴线基点的准确性。根据基点在施工场地外面（一般为8-10米范围内）设置6-8个半永久基点作为桩位的放样基点。测放桩样采用极坐标法，由J6经纬仪确定方向，钢卷尺确定距离。校样时采用另一基点复核，以消除人为或计算误差带来的偏差。（3）开挖沟槽钻孔桩施工前确定桩位，沿着桩位中心线用挖机开挖沟槽，沟槽尺寸为1000500mm，并清除地下障碍物，清除障碍物结束后将四周土体压实，确保钻孔机械正常行走施工。（4）成孔工艺 钻孔桩钻机选型：根据设计桩型及土层特性，本工程选用GPS-10型正循环钻机进行土层成孔施工。该钻机钻进效率高 ，能满足本工程施工的需要。钻头结构：选用680、780mm三翼钻头。成孔工艺：开孔前制备一定量优质泥浆，作开孔段土层钻进使用，进入粘土层后循环泥浆以孔内原土造浆为主。成孔具体机理为动力驱动钻机转盘，转盘带动钻具回转（转速分3档），钻具回转过程中，由钻具自重加压反复切割土体，形成土体颗粒，随泵送至孔底的泥浆排到泥浆池，上述过程经反复循环直至设计孔底标高位置形成钻孔。（5）清孔工艺采用泥浆正循环清孔。清孔分两次进行，第一次清孔在钻孔深度达设计标高，钻头提高孔底20-30cm，轻质泥浆由泵送至孔底，置换孔内浓泥浆，直至泥浆指标符合规范要求；第二次清孔在钢筋笼下入后灌注混凝土前进行，用导管法正循环清孔，直至孔底沉渣和泥浆指标符合规范规定。清孔后泥浆性能技术指标为：泥浆比重1.20，粘斗粘度28,含砂率8% 。（6）钢筋笼制作安装工艺钢筋笼直径600、700mm。根据钻机的起吊能力，支护桩钢筋笼制作成三节，立柱桩钢筋笼制成一节。主筋搭接单面搭接焊，加强筋与主筋接触部位采用双边点焊，螺旋筋用点焊。钢筋笼安装用钻机起吊于孔口连接成整体，安装标高控制用216吊筋悬挂于孔口固定。（7）水下混凝土灌注成桩工艺清孔达标后，用导管进行水下砼灌注成桩。混凝土采商品混凝土，混凝土罐车将砼运至孔口料斗内，在满足首灌量的情况下由250（200）导管将混凝土导入孔底，导管始终保持在砼内有一定埋深，随着孔内砼面上升不断提导管，拆卸导管，直至砼面达桩顶设计标高。孔内混凝土靠自重自落密实和导管在砼内反复捣插密实。724圈梁（1）施工工艺流程轴线放样钢筋绑扎支模钢筋、模板验收混凝土浇筑 养护（2）测量放线根据设计文件，将支撑轴线在开挖后的场地测放，并将支撑的主要轴线引到施工场内不至被破坏的地方并做好保护措施。（3）钢筋工程进入场地钢筋品种与性能务必达到标准，钢筋用热轧钢筋应符合国家标准钢筋混凝土钢筋的规定；其力学性能应符合国家标准混凝土结构工程施工及验收规范的规定。钢筋加工表面应洁净，尺寸、形状及搭接长度均应符合设计要求；钢筋下料长度应由专业工长负责，加工时依据图纸再次核实。钢筋绑扎用20-22号铅丝，其中22号铅丝用于直径12毫米以下有钢筋绑扎，钢筋接头应注意数量、位置，使其错开，梁、板、柱等类型较多时，应在模板上标明各种型号构件的钢筋规格、形状和数量，钢筋的绑扎应注意保证混凝土保护层厚度，钢筋工程属于隐蔽工程，在浇筑前应配合有关部门做好隐蔽工程验收记录。（4）模板工程本工程支撑模板底模采用砖木模，侧模采用钢模，局部配以木模。（5）混凝土工程混凝土采用商品混凝土泵送，在浇灌混凝土前一天应通知监理机构。浇筑混凝土前，应将模板内的杂物清理干净，木模、砖模需用水湿润，混凝土的自落高度不得超过2米，否则应采用溜槽，混凝土的振捣采用插入式振动器，其中插入式振动器移动间距不应大于作用半径的一点五倍；混凝土的入模温度应控制在27摄氏度以下，混凝土的表面收浆应密实、平整，施工缝的位置应在结构受力最小的部位。混凝土浇灌10-12小时后及时浇水养护，对不影响后续工作的、体积大的部位用草席覆盖，以保证混凝土有足够的湿润状态，养护时间不小于14天。725土钉墙施工方法土钉施工随土方开挖进行，采用人工或机械成孔。孔内安放拉杆后采用微压灌注水泥浆，挂钢筋网后喷射混凝土面层。其施工流程如下：基坑开挖线确定洛阳铲成孔搅拌水泥浆材料复试合格下一步工作面开挖空心思喷水养护喷射混凝土成孔验收注水泥浆垫钢筋保护块网片编制、绑扎修坡下主筋拉杆专人看坡、指挥挖掘机挖土补水泥浆人工搅拌混凝土加强筋焊接 土钉墙施工技术要求及质量保证措施1、土方开挖严格按设计要求控制坡度，人工修坡与机械开挖交替进行，及时修坡，修坡时要求通过挂线和经纬仪配合，确保土坡的面层平整，并在土体表面插上控制标高的短钢筋头，保证坡面平整度，坡面不平整度不大于20mm；土钉成孔深度允许偏差30mm；土钉成孔孔距允许偏差100mm；土钉成孔倾角允许偏差10；2、土方开挖必须与土钉墙施工密切配合，土钉墙施工时必须分段分层进行土方开挖，每段长度2030m，每层挖土深度与土钉垂直间距相匹配，保证每层土方开挖的超挖量小于0.5mm，一则便于土钉施工，二则避免超挖造成边坡塌方。3、修坡结束后确定土钉孔位，然后用洛阳铲成孔，孔位误差不大于100mm，如遇特殊情况需要移孔位，由现场技术负责人审定。成孔后检查孔深、孔径、拉杆长度，合格后及时安放拉杆和注浆管进行注浆。4、钢筋拉杆体在长度方向每隔2m加一组6.5钢筋托架，呈三角形分布，保证土钉钢筋居于孔中心，详见土钉构造图。5、浆体的试块每层做二组，每组试块不应少于3 个,要求M10.6、挂网时，钢筋网之间搭接200300mm，网片与坡面之间保证3050mm距离，加强筋压在钢筋网上，与土钉钢筋焊接牢固，并加焊“L”型挡头。7、喷射混凝土时要严格按施工配比进行配料，面层厚度要满足设计要求，坡面不许有钢筋网外露现象。通过土坡表面的短钢筋头的控制，进行表面混凝土护壁的喷射，喷到钢筋头刚刚淹没1cm为准。从而控制表面混凝土的标高控制和厚度控制。8、必须在本层坡面土钉墙施工结束并达到设计强度的50%后，才能进行下一层土方开挖，并在下层土方开挖时注意对上层护坡坡面及土钉的保护，避免碰触已施工完的护坡坡面及土钉。9、开挖时素填土部位可能存有上层滞水的残留水头，设置塑料滤PVC管=75mm，导出滞水，以减小土体含水对土钉墙的侧压力。塑料滤水花管长度不小于0.5m，水平间距2500mm,梅花状布置。10、土钉成孔过程中，若遇坚硬的障碍物，不得强行施工，须探明情况，以防破坏地下管线或构筑物。11、所有面层在坡顶应留不少于1.0m的外翻宽度，在基坑四周坡顶外须采取水泥砂浆抹面等防止地表水渗水的措施。12、冬施期间、土钉墙面混凝土应加防冻剂，喷射完毕的混凝土墙面应采取挂草帘子等措施保温，防止冻胀破裂。7.2.6压密注浆施工方法施工顺序用2台HYB5050压密注浆机对FED段、BCD段施工，施工顺序1台机从FDE段开始施工，1注浆台机从BCD段施工,两台机械对接施工。施工工序流程：注 浆 设 备 就 位测 量 放 线 定 位 沉管（下注浆管）配 制 水 泥 浆 液注 浆每 30cm 提 升 一 次分10次完成3.0米注浆 注浆注 浆 满 足 设 计 要 求注 浆 完 成质量标准1用振动泵沉管至设计深度 2.孔位的允许偏差根据规范保证达到优良。3垂直度偏差不得超过1.5%。4孔位偏差不得超过50mm。5认真做好施工记录，深度记录误差不得大于50mm。6施工中密切注意水泥浆流量与流向，在注浆过程中出现压力骤然下降、上升或大量冒浆等异常情况时，应查明原因并及时采取措施。7.施工注浆结束后，对于冒浆的注浆孔采用水泥袋，压实进行封浆。7.2.7轻型井点施工方法轻型井点施工顺序首先确定轻型井点平台位置。当土方开挖至井点平台位置时，挖排水沟及井点沟槽，排放总管。安装冲井机具，实施高压冲井，冲孔时应将冲水管垂直插入土中，并作上、下、左、右摆动，加剧土层松动。冲孔直径控制在300mm左右。深度比井点设计深度增加500mm。井孔冲成后，随即拨出冲管，插入井点管，并在井点管与孔壁之间迅速填灌砂滤层，以防孔壁塌方，砂滤层宜采用于净粗砂，加填至井口下1米左右。每根井点管沉设后应检验其渗水性能，填砂滤料时，管口应有泥浆水冒出，或向管内灌水时，能很快下渗，方为合格。安装真空泵组，连
