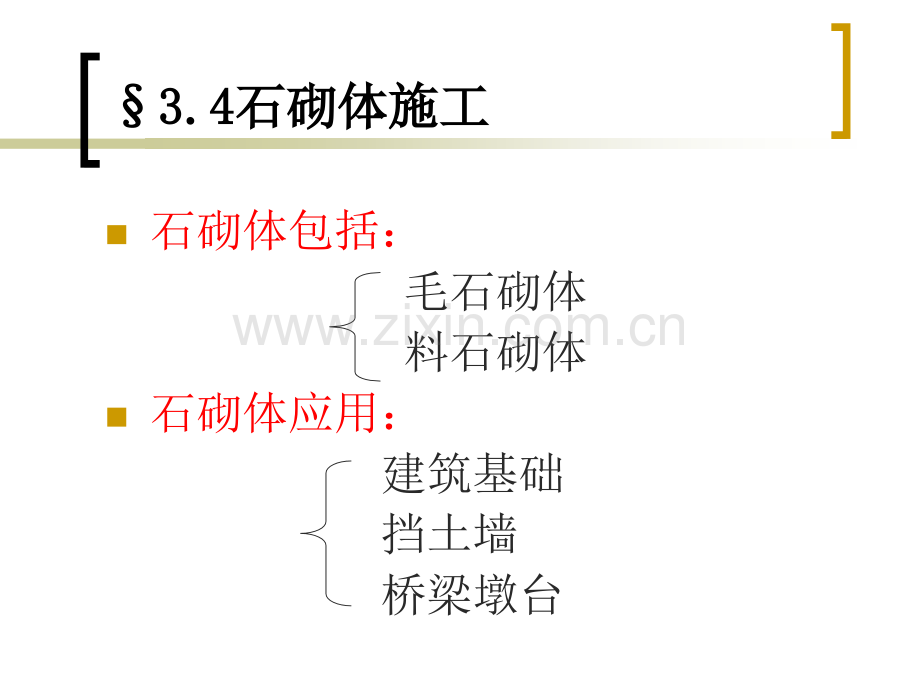

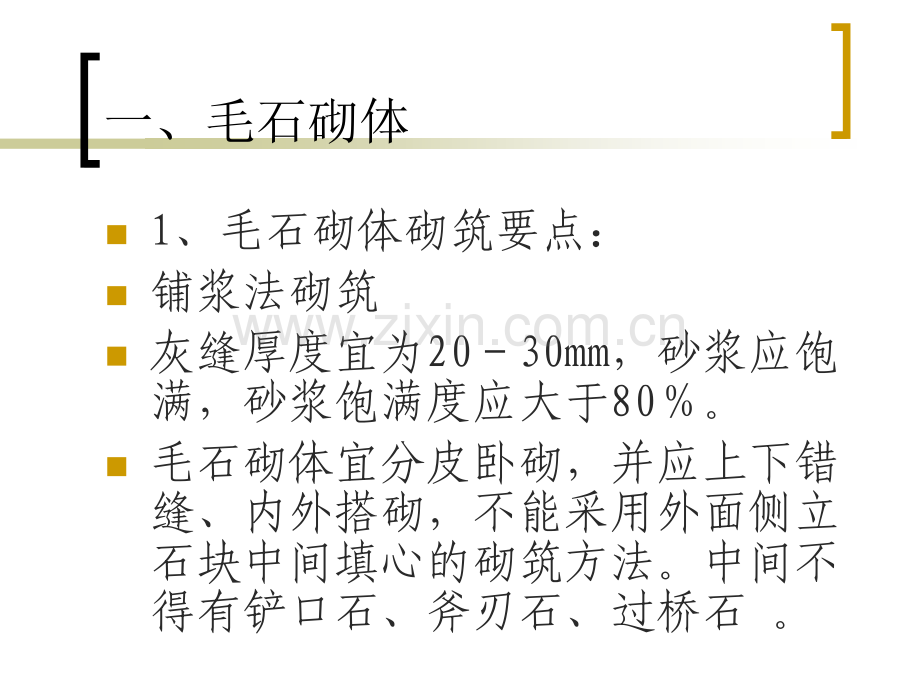

3.43.4石砌体施工石砌体施工 n石砌体包括：毛石砌体 料石砌体n石砌体应用：建筑基础 挡土墙 桥梁墩台 一、毛石砌体 n1、毛石砌体砌筑要点：n铺浆法砌筑n灰缝厚度宜为2030mm，砂浆应饱满，砂浆饱满度应大于80。n毛石砌体宜分皮卧砌，并应上下错缝、内外搭砌，不能采用外面侧立石块中间填心的砌筑方法。中间不得有铲口石、斧刃石、过桥石。1、毛石砌体砌筑要点：n每日砌筑高度不宜超过1.2m。n在转角处及交接处应同时砌筑，如不能同时砌筑时，应留斜槎。二、料石砌体n1、料石墙砌筑n1.1 砌筑前应按石料及灰缝厚度，预先计算层数，使其符合砌体竖向尺寸。n料石砌体的灰缝厚度：细料石砌体不宜大于5；半细料石砌体不宜大于10；粗料石和毛石砌体不宜大于20。料石墙砌筑n1.2 砌筑料石墙时，料石应放置平稳。砂浆铺设厚度应略高于规定灰缝厚度。其高出的厚度：细料石、半细料石宜为35；粗料石、毛料石宜为68。料石墙砌筑n1.3 料石墙应上下错缝搭砌。n墙体厚度等于或大于两块料石宽度时，如同皮内全部采用顺砌，每砌两皮后，应砌一皮丁砌层；如同皮内采用丁顺组砌，丁砌石应交错设置，其中距不应大于2m。砌体应采用铺浆法砌筑，垂直缝中应填满砂浆并插捣至溢出为止。料石墙砌筑n1.4 砌体转角处或交接处，应用石块相互搭接。如交接处搭接确有困难时，则应在每一楼层范围内至少设置钢筋网或拉结条两道。料石墙砌筑n1.5 在料石和毛石或砖组合墙中，料石和毛石或砖应同时砌筑，并每隔23皮料石层用丁砌层与毛石砌体或砖砌体拉结砌合。丁砌料石的长度应与组合墙厚度相同三、挡土墙砌筑n挡土墙有浆砌法和干砌法，一般采用浆砌法。浆砌挡土墙的砌筑方法与石墙砌法相同。n1.毛石挡土墙的砌筑要求：n毛石的中部厚度不宜小于20；每砌34皮为一分层高度，应找平一次；外露面灰缝厚度不得大于40；两分层高度间的错缝不小于80三、挡土墙砌筑n2.料石挡土墙的砌筑要求：n料石挡土墙宜采用同皮内丁顺相同的砌筑形式。当中间部分用毛石填砌时，丁砌料石伸入毛石部分的长度不应小于20。n砌筑挡土墙，应按设计要求收坡或收台，并设置泄水孔 四、干砌毛石挡土墙或护坡 干砌挡土墙，同样应分层砌筑，先铺砌大的石块，再填心砌实，墙腹填心要比浆砌法更认真，也要进行摆砌，选合适的石块打紧填实，不得采用包馅的方法。上下皮也应注意咬槎，不能过于平整，以加强干砌的整体性。四、干砌毛石挡土墙或护坡n丁砌护坡除按上述要求外，尤应注意石块交槎搭接，挤紧压实，提高坡身结合力。基础与坡脚的连接处，应使坡脚嵌入基础，否则会使坡脚下不稳定，坡身也易于滑动。石砌石砌体施工的质量施工的质量 n1.砌体所用各项材料类别、规格及质量；n2.砌缝砂浆或小石子混凝土铺填饱满、强度；n3.砌缝宽度、错缝距离符合规定，勾缝坚固、整齐、深度和形式；n4.砌筑方法；n5.砌体位置、尺寸。3.5 3.5 中小型砌块的施工中小型砌块的施工 n砌块类型：粉煤灰硅酸盐砌块、普通混凝土空心砌块、煤矸石硅酸盐空心砌砖等。n砌块规格：一般高度为380940mm，长度为高度的1.52.5倍，厚度为180300mm，每块砌体重量50200kg 中小型砌块的施工机械中小型砌块的施工机械n砌块墙的施工特点：是砌块数量多，吊次也相应的多，但砌块的重量不很大。n吊装方案：n1、塔式起重机，台灵架n2、井架进行，杠杆车，砌块车和手推车，台灵架砌块施工砌块施工n由于中小型砌块体积较大、较重，不如砖块可以随意搬动，因此在吊装前应绘制砌块排列图，以指导吊装砌筑施工。砌块排列图按每片纵、横墙分别绘制，要求做到：n1.尽量采用主规格砌块，减少镶砖；砌块施工砌块施工n2.错缝搭砌，搭接长度不小于砌块高度的1/3，并不小于150mm。外墙转角处及纵横墙交接处应用砌块互相搭接，如不能互相搭接，则每两皮应设置一道拉结钢筋网片。砌块施工砌块施工n3.水平灰缝一般为1020mm，有配筋的水平灰缝为2025mm。竖缝宽度1520mm，当竖缝宽度大于40mm时应用与砌块同强度的细石混凝土填实，当竖缝大于100mm时，应用粘土砖镶砌。n4.当楼层高度不是砌块（包括水平灰缝）的整数倍时，用粘土砖镶砌
