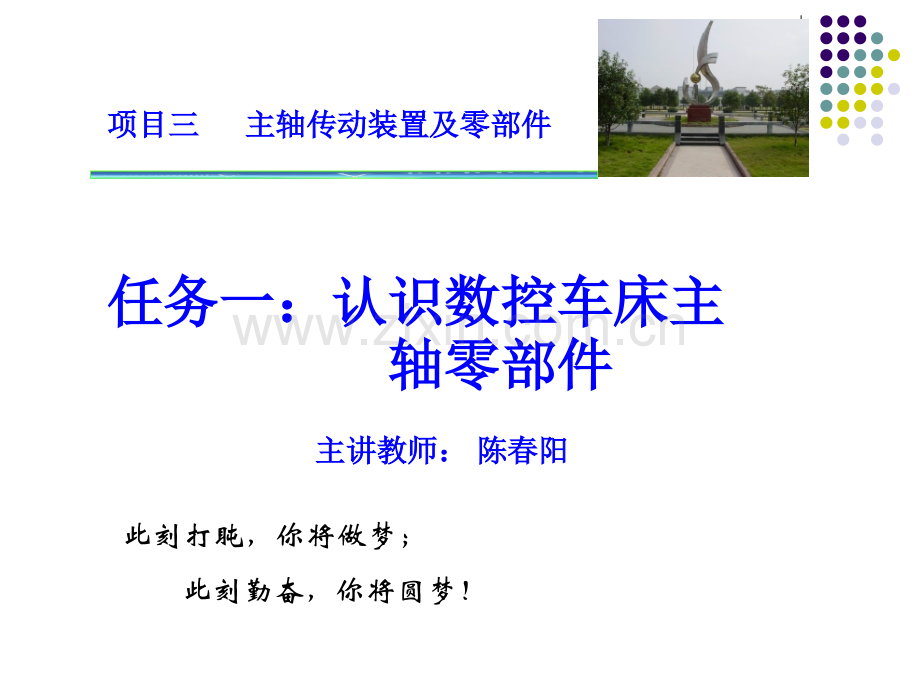

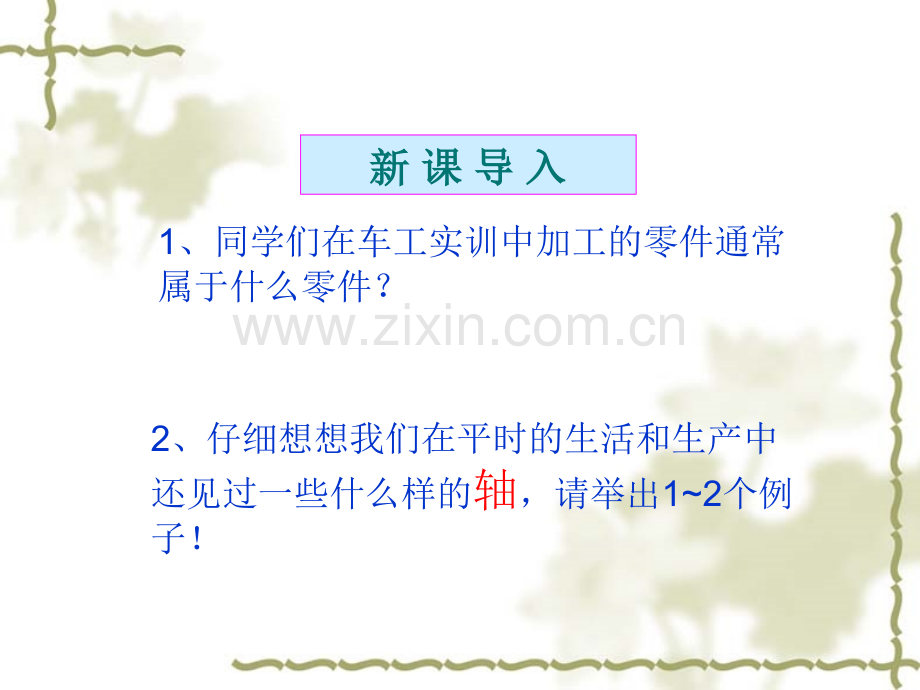

项目三项目三 主轴传动装置及零部件主轴传动装置及零部件任务一：认识数控车床主任务一：认识数控车床主 轴零部件轴零部件 主讲教师：主讲教师：陈春阳陈春阳此刻打盹，你将做梦；此刻勤奋，你将圆梦！新新 课课 导导 入入 2、仔细想想我们在平时的生活和生产中还见过一些什么样的轴，请举出12个例子！1、同学们在车工实训中加工的零件通常属于什么零件？轴轴的作用轴是机器中最重要的零件之一，其主要功能是传递运动和动力，支承回转零件（如齿轮，带轮）。本节课学习常见轴的分类、特点和应用。新新 课课 讲讲 解解 轴的分类及应用一，按轴线形状一，按轴线形状按轴线形状分 直轴 实心、空心、阶梯。如图所示。曲轴 如图所示。软轴如图所示 新新 课课 讲讲 解解 二，直轴按承载情况分二，直轴按承载情况分转轴既承受弯矩又传递扭矩。如皮带轮的轴等。心轴只承受弯矩不传递扭矩。如火车的车轮轴。传动轴只传递扭矩不承受弯矩。如下图所示。汽车方向盘的轴、电风扇的轴。分分 组组 讨讨 论论 自行车前、中、后轴按承载分类分别属于什么轴？为什么？结结 论论自行车前、后轴心轴，只承受弯矩自行车中轴转轴，既承受弯矩，又承受扭矩你做对了吗？你做对了吗？小小 结结 试一试，你能以最快的速度辨别下列零件属于什么轴吗？请说明理由 作作 业业 1，习题册P38 一，填空 15题 二，选择14题 三，判断15题2，每小组准备一件数车实训轴类加工零件，并预习轴的结构相关内容，完成习题册P44第四大题
