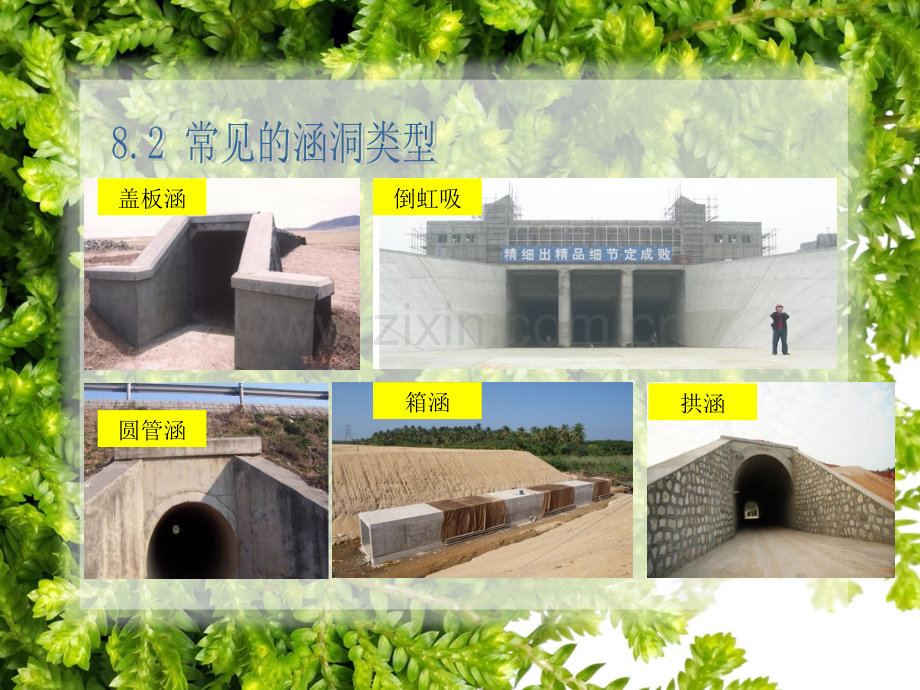

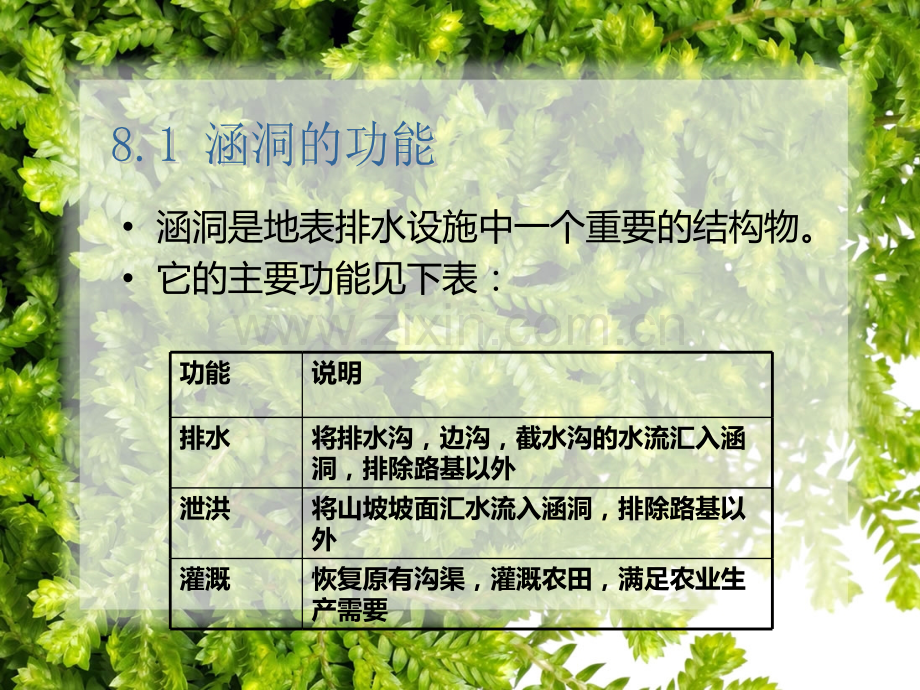

涵洞是地表排水设施中一个重要的结构物。它的主要功能见下表：功能说明排水将排水沟，边沟，截水沟的水流汇入涵洞，排除路基以外泄洪将山坡坡面汇水流入涵洞，排除路基以外灌溉恢复原有沟渠，灌溉农田，满足农业生产需要盖板涵拱涵圆管涵箱涵倒虹吸盖板涵测量放样基础开挖钢筋安装浇筑基础清理基底浇筑墙身安装盖板台背回填洞口施工测量放样基础开挖清理基底钢筋安装浇筑基础浇筑墙身安装盖板台背回填洞口施工1、准备工作涵洞开挖前应根据设计文件资料进行现场核对核对时还应注意农用排灌要求如需变更设计时按变更程序进行处理1、准备工作地地形形复复杂杂陡峻沟谷涵洞陡峻沟谷涵洞斜交涵洞斜交涵洞平曲线涵洞平曲线涵洞纵坡涵洞纵坡涵洞施工详图施工详图放放样样施施工工2、测量放样基础的底宽度为基础的尺寸加上两侧预留排水或砌筑站人的宽度；根据土壤类别和深度，确定挖基坡度；算出上口宽，画出开挖范围，钉好橛；在施工场地附近设置控制桩和检查桩，以便经常核对涵洞位置。2、测量放样1）应核对涵洞纵横轴线的地形剖面图是否与设计图相符；2）注意涵洞长度、涵底标高的正确性；3）对斜交涵洞、曲线上和陡坡上的涵洞，应考虑交角、加宽、超高和纵坡对涵洞具体位置、尺寸的影响；4）注意锥坡翼墙、一字墙和涵洞墙身顶部位置、方向、长度、高度、坡度，使之符合技术要求。涵洞测量放样时应注意以下事项：根据测量放样出的挖基施工范围，进行开挖。3、挖基如果基础土石方量很大，则采用人工配合机械施工；3、挖基如果遇到岩石，则需进行松动爆破然后进行人工处理，爆破必须严格采用松动爆破，避免要量过大导致基底岩层被破坏。3、挖基基础开挖成后，对基底进行全面清理，石质基底可用水进行清洗，土质基底须清扫干净，然后按照基底设计高程进行复核，同时进行基底承载力试验。4、清理基础基坑测量结果和承载力均达到设计要求后，根据基础钢筋混凝土的形式，做出样板、线架，有关的各部尺寸、变化点的高程要标定在线架与样板上，施工中可经常检查、核对，能较好地控制施工质量。5、立侧模、线架5、立侧模、线架混泥土采用混泥土搅拌机集中拌和、罐车运输进行浇筑。混凝土应分段分层浇筑，上层混凝土在混凝土初凝前完成浇筑。上下层同时浇筑时，上层与下层前后浇筑距离应保持1.5m以上。混凝土的振捣使用插入式振捣器振捣，在振捣过程中，移动的间距不超过振捣器作用半径的1.5倍，振捣器应插入下层混凝土50100mm，布点要均匀，以保证混凝土的密实性。分段混凝土应一次性连续浇筑，当混凝土浇筑至模板顶后，及时清除表面已离析的混合物和水泥浆。6、浇筑混凝土（基础和墙身）浇筑涵洞基础和涵洞墙身时，根据现场基底情况每410m设置一道沉降缝，沉降度宽度2cm，沉降缝两端面应保持竖直、平整，上下不得交错，缝间采用沥青麻絮填塞。6、浇筑混凝土（基础和墙身）钢筋混凝土盖板采用集中预制，对正交涵洞预制时仅对地膜尺寸变换即可。当涵洞为斜交时，将洞口盖板预制为梯形即可，具体施工工艺如下：7、盖板的预制（1）对盖板底膜和侧膜进行打磨，除去锈迹和局部疤痕，然后在模板上涂抹脱模剂，最后安装模板，测量尺寸和角度。(2)对安装好的模板内绑扎钢筋，安装钢筋时注意将事先制作好的混凝土块（34cm）平稳安放在底层钢筋下，使钢筋保持设计规定的净保护层间距。7、盖板的预制(3)钢筋安装完毕后复合盖板长度、宽度及角度，如果符合要求，可以浇筑混泥土。浇筑时振捣必须密实，同一板一次性浇筑完毕，并对表面进行找平清洗，对超出侧模的混凝土予以清除，保持盖板厚度一致。7、盖板的预制（4）当盖板的强度超达到设计强度的90%后方能脱模搬运存放。盖板在存放时采用亮点搁置（方木垫与支撑线位置），不得翻转。7、盖板的预制当涵台的强度达到设计强度的90，即可安装盖板。安装时采用汽车吊吊运安装，施工中注意以下事项：8、盖板的安装(1)盖板在装卸和运输过程中，应注意安放平稳，以防碰撞破坏表面和棱角。8、盖板的安装(2)安装前，先先清扫涵台顶的污物和杂尘，将涵台顶湿润，摊铺一层砂浆，然后将盖板安装就位。8、盖板的安装(3）盖板在墙身和基础沉降缝处断开，沉降缝两处的盖板采用沥青麻絮进行填塞，其余盖板之间采用M30水泥砂浆充填。8、盖板的安装（4）盖板安装完毕后采用M30水泥砂浆充填台背与盖板间的空隙。8、盖板的安装盖板填缝强度达到90%后即可进行台背回填9、台背回填和涵顶填土台背回填不小于两倍台高范围内，采用透水性较好的沙子土和砂粒石土，不得采用含有泥草或冻土块的土。9、台背回填和涵顶填土回填土应对称分天夯实、分层检查，每一压实层的松铺厚度不宜超过15cm，回填时涵洞两侧的填土与压实应对称回填；9、台背回填和涵顶填土填土碾压先用小型手扶振动夯或手扶振动压路机碾压；9、台背回填和涵顶填土在涵顶以上50cm范围内采用轻型静载压路机碾压。涵洞顶部至路床顶面的压实度均为95%。9、台背回填和涵顶填土洞口工程包括跌水井、八字翼墙、墙锥（一字墙）坡等形式，施工时注意以下事项：10、洞口工程（1）涵洞进出口采用锥坡时，一字墙与洞身一起浇筑；采用跌水井、八字翼墙时均应与洞身分开建筑，连接缝内填以沥青麻絮洞口工程包括跌水井、八字翼墙、墙锥（一字墙）坡等形式，施工时注意以下事项：10、洞口工程（1）涵洞进出口采用锥坡时，一字墙与洞身一起浇筑；采用跌水井、八字翼墙时均应与洞身分开建筑，连接缝内填以沥青麻絮(2)涵洞进出口铺砌，排水设施应做好与路基排水沟、原有沟渠的顺应连接，保持涵洞排水流畅。10、洞口工程8.4思考题同学们前面我们学习了一些的有关盖板涵施工的一些内容，那这里我提出一个问题，请大家回去思考下：假设在涵洞基坑开挖后，经检测地基承载能力达不到设计要求的时，该怎么办？我们有几种解决方法。请大家课下集思广益，查找资料，下节课上课前，我进行提问。谢谢谢谢谢谢谢谢大大大大家家家家下下下下 课课课课
