产品原理及测试流程简介.pptx

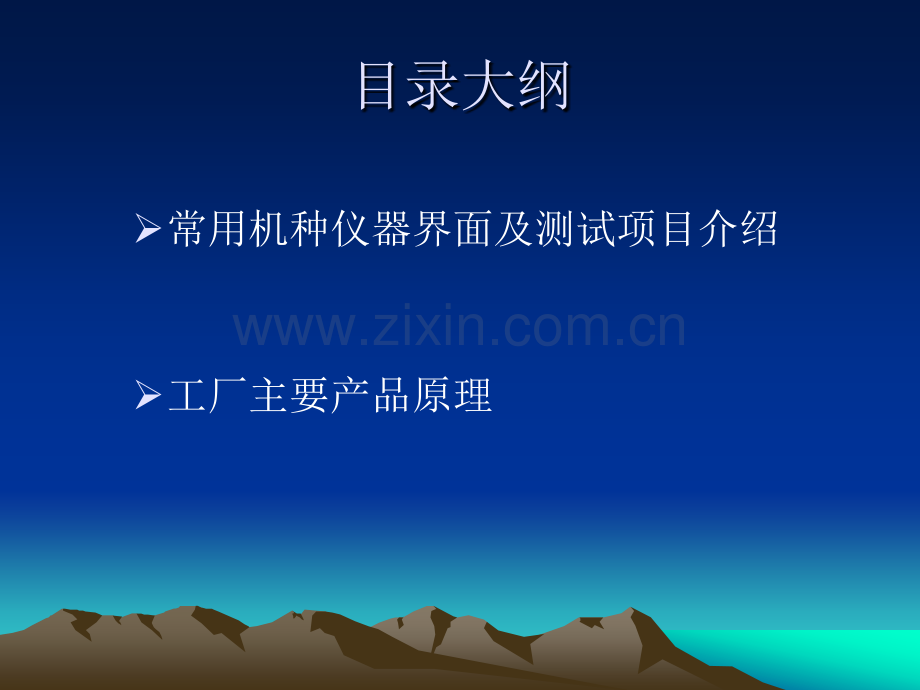

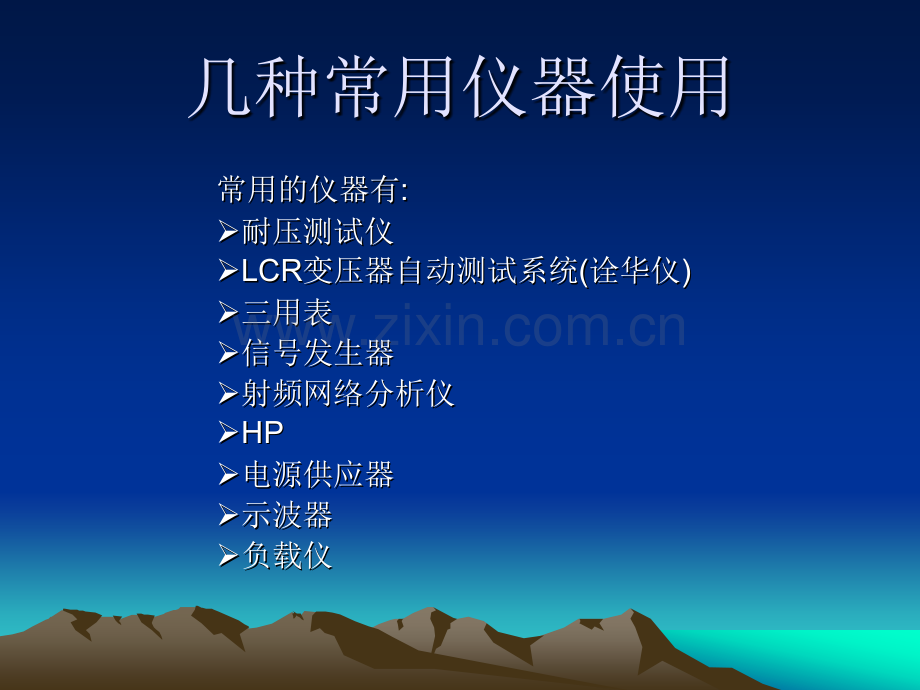

目录大纲常用机种仪器界面及测试项目介绍工厂主要产品原理几种常用仪器使用 常用的仪器有常用的仪器有:耐压测试仪耐压测试仪 LCRLCR变压器自动测试系统变压器自动测试系统(诠华仪诠华仪)三用表三用表 信号发生器信号发生器射频网络分析仪射频网络分析仪 HPHP电源供应器电源供应器示波器示波器负载仪负载仪仪器基本介绍耐压仪器(一)启动测试键电源开关校正开关良品指示灯停止测试指示灯不良品指示灯高压输出端共同测试端显示区功能键显示区按键区功能键耐压仪器耐压仪器(二二)仪器基本介绍耐压测试仪器测试项目耐压仪器的输出模式有3种：AC(交流)电压输出 DC(直流)电压输出 测试IR绝缘阻抗 选择键 LCRLCR变压器自动测试系统变压器自动测试系统(诠华仪诠华仪)仪器基本介绍诠华界面介绍测试功能书面测试功能书面主要功能选择主要功能选择系统参数设定系统参数设定触发触发清除清除锁定键锁定键确认键确认键记忆卡插槽记忆卡插槽电源开关电源开关重置重置 游标方向控制键游标方向控制键 数字键数字键 未知待测插座未知待测插座圈数相位测试圈数相位测试诠华测试项目LCR变压器自动测试系统(诠华仪)主要测试参数有：:TR变压器圈数和相位测试 :Lx 变压器电感量测试 单位:亨利(H)1H=1000mH=1000000uH:Lk变压器漏感量测试:Cw变压器脚位杂散电容量测试 电位：法（F）1F=106uF=109nF=1012pF:Zx 变压器之交流绝对阻抗测试 单位：欧姆（）1M=103K=106=109 具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。阻 抗常用Z表示。阻抗由电阻、感抗和容抗三者组成，但不是三者简单相加。:ACR变压器之交流阻抗测试:DCR 变压器之直流电阻值测试:PS变压器脚位短路测试:BL 变压器绕组中某两组之测量平衡测试:HV 变压器之高压测试变压器 滤波器在LCR变压器自动测试系统(诠华仪)上主要测试项目有TR Lx Lk Cw DCR PS 等 主要依据BOM的要求进行设定其中的项目.功能区量程区喇叭电源开关三用表三用表三用表 仪器基本介绍信号发生器仪器基本介绍射频网络分析仪射频网络分析仪 （一）（一）仪器基本介绍射频网络分析仪（二）仪器基本介绍射频网络分析仪测试项目要测试的项目有:插入损耗(Insertion Loss)反馈损耗(Return Loss)串音干扰(Crosstalk)共模抑制(CMR)差-共模抑制(DCMR)、共-差模抑制(CDMR)插入损耗是指发射机与接收机之间，插入电缆或元件产生的信号损耗，通常指衰减。插入损耗以接收信号电平的对应分贝（dB）来表示共模抑制比KCMR的定义是放大电路对差模信号的电压增益与对薄膜型号的电压增益之比的绝对值。因为我们要抑制零漂所以共模电压增益越小越好，而差模电压增益越大越好。所以希望KCMR越大越好，KCMR越大，放大电路.HP(一)仪器基本介绍HPHP（二）（二）仪器基本介绍HP测试项目HP常用可以测试以下几种项目:电感(Lp)漏感(Lk)杂散电容(Cww)直流电阻(DCR)圈比(TR)电源供应器电源供应器仪器基本介绍示波器示波器仪器基本介绍负载仪负载仪仪器基本介绍产品原理(一)滤波器:在整流电路中,由于整流元件反向电阻不是无限大.所以在整流后会有交流成份.这些交流成份会对电子线路有干扰.滤波器就是根据电容通交流阻直流的作用,将整流输出的交流成份用电容器短路,使输出的直流平稳变压器:变压器工作原理就是电磁感应。一般说有两组线圈，原边加交流电产生磁场，副边绕组在这个磁场作用下，产生感应电动势，接上负载就产生电流。原边绕组与副边绕组匝数不等所以能够改变电压 延迟线:通过RC电路电容的充放电进行延时直流转换器:直流转换器属电源芯片。由于电路板上有很多模块，各部分的工作电压可能不尽相同，所以需要电源芯片把现有电压转换为所需要的。把直流电转化为脉动的直流电,然后通过电感等储能元件以及稳压二极管得到所需的直流电流 电源输入滤波器全桥整流直流滤波开关管（振荡逆变）开关变压器输出整流与滤波产品原理(二)END!
