房屋建筑学楼梯与构造设计讲解.pptx

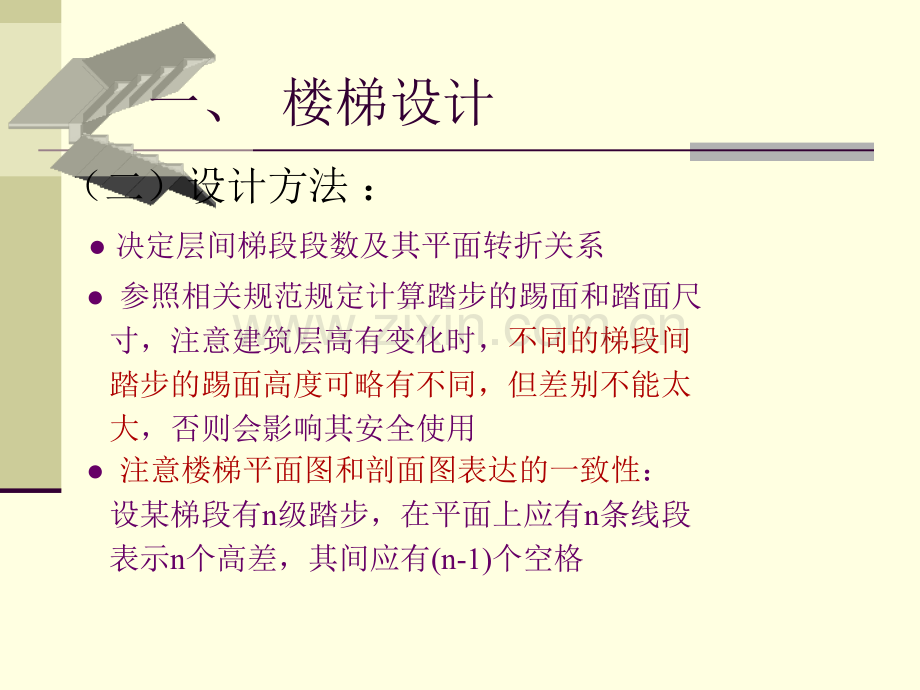

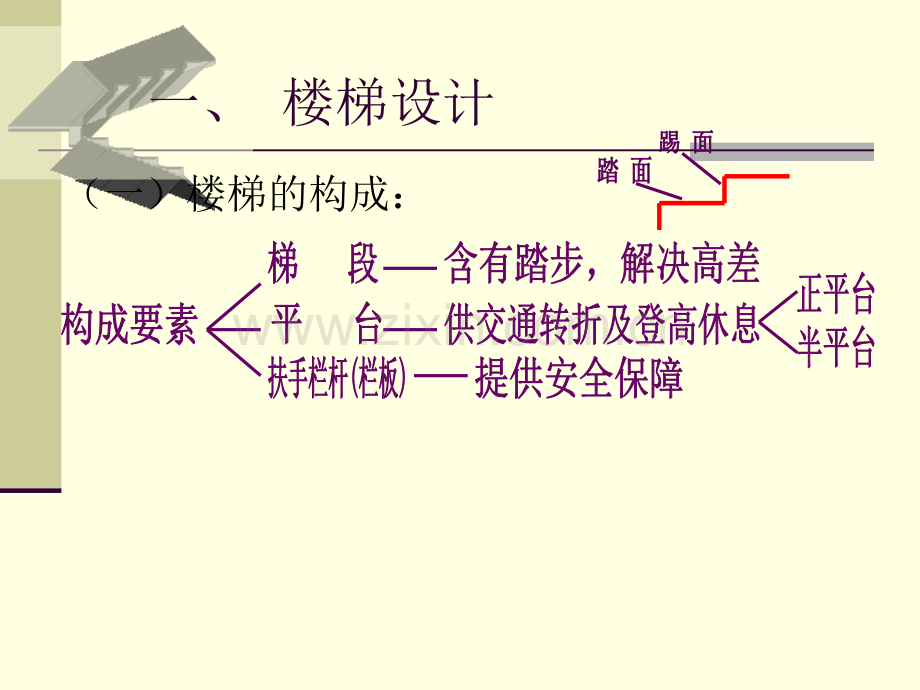

一、楼梯设计（一）楼梯的构成：（二）设计方法：决定层间梯段段数及其平面转折关系 参照相关规范规定计算踏步的踢面和踏面尺 寸，注意建筑层高有变化时，不同的梯段间 踏步的踢面高度可略有不同，但差别不能太 大，否则会影响其安全使用 注意楼梯平面图和剖面图表达的一致性：设某梯段有n级踏步，在平面上应有n条线段 表示n个高差，其间应有(n-1)个空格一、楼梯设计 1.公共楼梯设计的一般规定 每段梯段的步数不超过18级，不少于3级；梯级的踢面高度原则上不超过180，作为疏散楼梯时不同类型建筑的楼梯规范规定要求限制踏步的尺度。如住宅不超过175x260，商业建筑不超过160 x280，等等 踢面高（h）和踏面宽（b）的经验公式：b+2h=600620 在本次设计的住宅建筑中，适宜的踏步尺寸为：(mm)h=150175 b=260300一、楼梯设计一、楼梯设计 1.公共楼梯设计的一般规定（续）楼梯的梯段宽（净宽，指墙边到扶手中心线的距离）按550+(0150)为一股人流；不同建筑类型的建筑按楼梯的使用性质需要不同的梯段宽，但都不应少于2股人流 楼梯的平台深度（净宽）不应小于其梯段的宽度；在有门开启的出口处和有结构构件突出处，楼 梯平台应适当放宽 1.公共楼梯设计的一般规定（续）楼梯的梯段下面的净高不得 小于2200；楼梯的平台处净高不得小于 2000一、楼梯设计 2.楼梯的平面表示法一、楼梯设计n楼梯在建筑平面上因其所处楼层的不同而有不同的表示法。但无论是在底层楼梯、中间层楼梯还是顶层楼梯，都必须用箭头标明上下行的方向，注明上行或下行，而且必须从整平台开始标注。2.楼梯的平面表示法一、楼梯设计n由于所谓平面图其实是平剖面图，其剖且位置默认为站在该层平面上的人眼的高度位置，因此在楼梯的平面图上会出现剖切线。n在底层楼梯平面中，一般只有上行段，剖切线将梯段在人眼的高度处截断；n中间层楼梯平面按理应该上、下有两条剖切线，它们之间相差梯段某一端两个相邻平台之间的面至面的高度，楼梯的上下行两部分在剖切线处重叠；n顶层楼梯因为只有下行一个方向，所以不会出现剖切线。3.某三层住宅楼梯设计举例一、楼梯设计n楼梯间尺寸为：开间2700mm、进深5100mm、层高2.8m、室内外标高差0.9m；n楼梯间一层平台下设高2000，宽1500外门一个，外门上设雨罩，挑出800；n入口处最少保证设一步台阶，高80150；n楼梯形式：na、双跑式楼梯，最小宽度为1100（指结构宽度）；nb、做现浇式楼梯，板式或梁板式自定；nc、结合楼梯形式，栏杆或栏板做法自定；nd、保证净空高度2000。第一步：楼梯基本尺寸讨论n1.楼梯梯段宽度根据给定条件n2700-（2x120）=2460n1/2x（2460-160）=1150n按规范规定，梯段宽度1150mm符合下限1100mm的要求，因此楼梯间的尺寸可以接受，且上下行梯段结构投影之间留有160的缝隙。第一步：楼梯基本尺寸讨论n2.楼梯梯段长度：n要计算梯段长度必须先决定踏步的数目及其踏面宽和踢面高。设该楼梯为双折等跑楼梯，则每跑为1/2x2800=1400高，按每跑8步试商踢面高h=1/8x1400=175，可以接受。n设踏面宽b=260，则梯段长度为n260 x(8-1)=1820第一步：楼梯基本尺寸讨论n3.楼梯间进深尺寸n楼梯平台净宽不应小于楼梯梯段净宽，并不得小于1.20n1820+1200 x2=4220n主平台上有走道开门，需不小于1500净宽，因此上述尺寸需放至4520mm。n楼梯井进深5100mm，减去两个半墙体（2x120），净宽4860mm。n4860-4520=340mm，可任意加在平台宽度上。第二步：楼梯剖面设计n这一步的关键在于解决底层楼梯下面的净空高度，因为底层该处为进户通道，1.40m的高度不够。去掉楼梯平台梁的高度0.25m，加上室内外标高差0.9m，入口处最少保证设一步台阶，高80150n1400-250+900-80=1970 仍不能满足2m的净空高度要求，因此需要调节梯段踏步数或者将部分梁上翻。第二步：楼梯剖面设计n解决方法：n利用室内外的高差或部分改变梯段的步数以争取平台下的净高。但要注意同时兼顾变化后给上、下部分的空间带来的高度上的变化。n在进行剖面设计的时候，可以对第一步中所设定数据进行修改，例如，调整踏步的面宽和高度，可能获得较为满意的梯段相对位置和下部净高。第三步、制图n平面图：n以1/50(或1/60)比例尺绘出一、二、三层楼梯间平面图，图中包括楼梯、台阶、门窗、雨篷，注明楼梯间定位线尺寸、楼梯宽度、平台宽度与踏步数量及尺寸（即纵横两方向的尺寸）。首层平面上应用剖切线表示出剖面位置与剖视方向，每层均应以箭头表示上、下行走方向；n在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。n建筑物平面图应在建筑物的门窗洞口处水平剖切俯视，图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，如需表示高窗、洞口、通气孔、槽、地沟等不可见部分，则应以虚线绘制。注意的问题：窗的表示门的表示垂直标高尺寸标注及方向图名方向剖切线剖断线室外台阶雨蓬看线楼梯门入户门墙厚第三步、制图n剖面图：n以1/50比例尺绘出楼梯横剖面图（剖面宜选在第一跑处），图中包括一、二、三层地面、楼梯段与休息平台、室内外台阶、内外墙、屋顶、门窗，标注定位线、室内外各层标高、平台标高及各梯段尺寸，注明踏步尺寸、梯段板厚度及栏杆高度；n建筑剖面图内应包括剖切面和投影方向可见的建筑构造、构配件以及必要的尺寸、标高等。剖切符号可用阿拉伯数字、罗马数字或拉丁字母编号。注意的问题：窗的表示门的表示线的粗细表达垂直标高尺寸标注梯段板厚度平台宽度栏杆n1、屋面构造n2、外墙1构造n3、内墙1构造n4、地面构造n5、防潮层构造n6、外墙4（勒角）构造n7、散水构造二、构造节点设计标注内容 材料、级配、厚度、做法n材料材料 强度、兼容性、视觉效果n级配级配 配合比n厚度厚度 荷载、构件标高n做法做法 层次、操作顺序 1、屋面构造做法一：、屋面构造做法一：柔性防水屋面柔性防水屋面 材料不透水、有一定延展性和弹性的 卷材 如改性油毡、高分子卷材等 构造层次在找坡层之上依次做找平层 和防水层；为减少气候对防水卷 材的影响，应在其上加做保护层 材料防水砂浆和防水混凝土a.材料防水性能：本身的密实性 现浇板可用防水砂浆，级配1：2以上；预制板用防水细石混凝土，40厚C20以上 添加剂的应用减水剂、微膨胀剂、憎水 材料（有机硅、氯化物金属盐、无机非金 属矿物质、金属皂类等）b.材料缺点：刚性材料，遇热胀冷缩易开裂 改良方法：配筋、设浮筑层和分仓缝 屋面构造做法二：屋面构造做法二：刚性防水屋面刚性防水屋面配筋在细石混凝土中配置46双向钢 筋，间距200分仓缝在结构变形的敏感部位及受温度变 形应力影响最大处，如檐口、屋面板 支座、屋面板转折或屋面与垂直突出 部分交汇处，于刚性材料中预留分格 缝，宽2040，间距纵横6Mx6M，离檐口500，以将变形控制在一定范 围内,缝内填入弹性材料后用油膏嵌缝设浮筑层在刚性防水层与结构层间用材料 使其不粘连，以便将变形所带来的相 互影响减至最小 构造层次在找坡层之上依次做找平层、浮筑层和刚性防水层 檐口部分用柔性材料处理 材料可塑性和粘结力较强的防水涂料，分水泥基涂料、合成高分子涂料、高聚物改性沥青防水涂料、沥青基防水涂料等。工作机理生成不溶性的物质堵塞混凝土表面的微孔，或者生成不透水的薄膜覆盖在基层的表面。涂膜必须涂抹多边，达到规定厚度才行屋面构造做法三：涂料屋面构造做法三：涂料防水屋面防水屋面 材料憎水性的无机矿物质粉末 材料特点粉状材料可随机灌缝;施工受到气候限制 构造层次在找坡层之上依次做找平层 和防水层；并在隔离层之上加做 保护层屋面构造做法四：屋面构造做法四：拒水粉防水屋面拒水粉防水屋面 材料憎水性的无机矿物质粉末 材料特点粉状材料可随机灌缝;施工受到气候限制 构造层次在找坡层之上依次做找平层 和防水层；并在隔离层之上加做 保护层屋面构造做法五：保温隔热屋面构造做法五：保温隔热屋面屋面屋面屋面保温保温构造做法(1)屋面屋面保温保温构造做法(2)屋面隔热构造做法(3)内墙内墙1构造做法构造做法外墙外墙1构造做法构造做法外墙外墙1构造与内墙构造相似，但应使用防水构造与内墙构造相似，但应使用防水性好些的水泥砂浆，外墙涂料，或选择贴面性好些的水泥砂浆，外墙涂料，或选择贴面地面构造做法地面构造做法 ：实铺地面实铺地面 底层地面将素土回填到设计标高后 夯实、下道渣，然后覆以素砼作为 结构层 地面容易受潮、结露n位置：地层结构层部位的墙角处n材料：防水卷材、防水砂浆、配筋细石混凝土防潮层构造做法：水平防潮层防潮层构造做法：水平防潮层n高度：一般自室外地坪至0.00处，或至底层室内踢脚线标高，再高还可以做至底层窗下沿处。n处理方法：加强面层的防水性能，例如可以做25mm厚1：2水泥砂浆粉面，或粘贴石材做面层。外墙外墙44（勒脚）构造做法（勒脚）构造做法n为保护墙基不受雨水侵蚀，常在外墙四周讲地面做成向外倾斜的坡面，以将屋面雨水排至远处，这一坡面就称为散水。n散水宽度约600-1000，坡度5%n为防止房屋沉降后与散水结合处出现裂缝，最好在此部位用密封膏进行柔性连接。散水构造做法散水构造做法注意的问题n标注方向n做法和图示的统一n标注级配n图面的完整性n绘图比例
