公差原则与实例分析.pptx

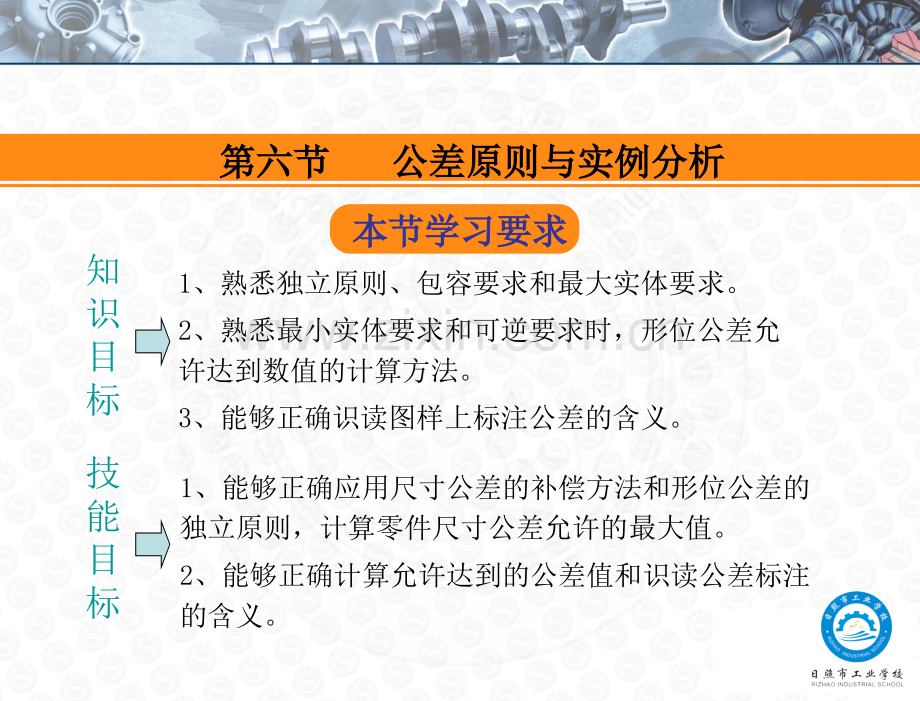

本本节节学习要求学习要求 第六节第六节 公差原则与实例分析公差原则与实例分析1、熟悉独立原则、包容要求和最大实体要求。2、熟悉最小实体要求和可逆要求时，形位公差允许达到数值的计算方法。3、能够正确识读图样上标注公差的含义。知识目标技能目标1、能够正确应用尺寸公差的补偿方法和形位公差的独立原则，计算零件尺寸公差允许的最大值。2、能够正确计算允许达到的公差值和识读公差标注的含义。第六节第六节 公差原则与实例分析公差原则与实例分析【教学重点】【教学难点】1、掌握最大实体允许公差值的计算方法。2、会计算最小实体要求和可逆要求条件下允许的公差值。3、读懂图样中的形位公差含义。形位公差在最小实体要求和可逆要求条件下允许公差值的计算。新课引入新课引入形位公差和尺寸公差都是控制零件精度的两类不同性质的公差。它们彼此是独立的，但在一定条件下，二者又是相关并互相补偿的。形位公差在什么条件下可以用尺寸公差补偿或者不能用尺寸公差补偿，前者称为最大实体要求(相关要求的一种)，后者称为独立原则。这就是我们今天要学习的内容。一、一、独立原则独立原则零件的尺寸公差和形位公差都要分别满足图纸上的公差标注要求，两者之间没有关联，互不影响，相互独立。如图所示，销轴的外径公差为0.02，中心线的直线度误差为0.01，检测结果互不影响，应满足各自的独立要求，只要有一项超差，该零件就算不合格。二、二、相关要求相关要求尺寸公差和形位公差之间有相互关联。图示的轴的外径尺寸做成11.98为合格产品，而直线度误差可以借用轴的公差0.02的余量，即直线度误差可以达到0.03的范围内，该轴仍可以使用。二、二、相关要求相关要求1、包容要求包容要求 包容要求即要求提取要素处于理想包容面内最大实体尺寸的一种公差，在公差后加注E符号表示。如图所示，工件的直径为0.2的公差，如果外径尺寸做成19.8，满足公差要求，由于允许有包容要求，其中心线允许有0.2的直线度误差。二、二、相关要求相关要求注意：注意：如果没有包容要求，中心线是不能有直线度误差的。这样可以在满足使用的前提下，大大提高合格率。（1）局部实际尺寸局部实际尺寸如图所示，即在任意位置上测得两点之间的距离。二、二、相关要求相关要求（2）最大实体状态（最大实体状态（MMC）和最大实体尺寸（）和最大实体尺寸（MMS）指在给定长度上处于尺寸极限内并具有最大时的状态为最大实体状态，而最大实体状态时的极限尺寸为最大实体尺寸。如图所示最大实体尺寸为20。二、二、相关要求相关要求（3）最小实体状态（最小实体状态（LMC）和最小实体尺寸（）和最小实体尺寸（LMS）指在给定长度上处于尺寸极限内并具有最小时的状态为最小实体状态，而最小实体状态时的极限尺寸为最小实体尺寸。如图所示最小实体尺寸为19.8。二、二、相关要求相关要求2、最大实体要求最大实体要求最大实体要求即控制被测要素的实际轮廓处于其最大实体边界之内的一种公差要求。二、二、相关要求相关要求例1：如图所示，最大实体要求用于被测要素，试求出给定的直线度公差值、最大增大值，直线度误差允许达到的最大值；当孔的实际尺寸为50.015时，允许直线度的公差是多少?给定的直线度公差值是0.012。直线度公差最大增大值：t增max=50.023-500.023直线度误差允许达到的最大值：L 允 max 0.0120.0230.035二、二、相关要求相关要求当孔的实际尺寸为50.015时，允许直线度公差值：t允t给t增t给(La-Lmin)0.012(50.015-50)0.027二、二、相关要求相关要求例：如图所示，最大实体要求用于基准要素，试求出给定的垂直度公差值、最大增大值、垂直度误差允许达到的最大值；当基准的实际尺寸为50.018时，允许的垂直度公差值又是多少?二、二、相关要求相关要求解:给定的垂直度公差值是0.015。垂直度公差最大增大值：t增max=Lmax-Lmin50.028-500.028垂直度误差允许达到的最大值：t允maxt给t增max0.043当基准的实际尺寸为50.018时，垂直度公差：t允t给t增t给(La-Lmin)0.015(50.018-50)0.033二、二、相关要求相关要求3、最小实体要求最小实体要求在允许条件下将孔的内径做得最小，以提高产品的合格率。最小实体要求标注的符号为L，注法与最大实体要求一样。1）应用于中心要素 t允t给+t增t允形位公差允许达到的数值；t给给定的形位公差值；t增零件实际尺寸偏离最小实体尺寸时形位公差获得的补偿值。孔：t增Lmax-La轴：t增la-lmin二、二、相关要求相关要求例：如图所示，表示孔8+0.25/0的轴线对基准的位置度公差采用最小实体要求。当被测要素处于最小实体状态时，其轴线对基准位置度公差为0.40，试问给定的位置度公差值是多少?位置度公差最大增大值是多少?位置度误差允许最大值是多少?当孔的实际尺寸为8.15时，允许的位置公差值又是多少?二、二、相关要求相关要求4、可逆要求可逆要求将形位公差补偿给尺寸公差，就是可逆要求。用符号R标注在形位公差值M或L的后面。（1）可逆公差用于最大实体要求 外圆轴线对基准轴线的垂直度公差为0.20，由于尺寸后标注M和R，即最大实体要求和可逆要求。实体直径为19.90，则尺寸公差值0.10可以补偿给形位公差值；二、二、相关要求相关要求4、可逆要求可逆要求垂直度误差允许值为0.200.100.30。垂直度实际误差仅为0.10，其剩余0.200.10=0.10可以补偿给尺寸公差；尺寸公差允许值为0.100.10=0.20。二、二、相关要求相关要求（2）可逆要求用于最小实体要求 如图所示的工件，孔的直径为8.25时，轴线的位置误差可达到0.400.250.65如果位置度实际误差仅为0.30，直径的实际尺寸可以做到8.250.108.35如果位置误差为0时，直径的实际尺寸可以做到8.250.408.65。三、形位公差实例分析三、形位公差实例分析图中有六处形位公差要求，仅有两处是形状公差，其余都是位置公差，并没有最大最小实体要求。基准面有A与B的轴线和C与D锥孔的轴线，F处是键槽对轴线的对称度要求。三、形位公差实例分析三、形位公差实例分析(1)键槽两侧中心面对零件左端圆锥轴的轴线对称度误差不得大于0.025；(2)左端圆锥轴的任意正截面对280k7的公共轴线的圆跳动误差不得大于0.015；(3)90m7圆柱轴的圆柱度误差不得大于0.01；(4)90m7的轴线对280k7的公共轴线的平行度误差不得大于0.02；(5)80k7圆柱轴的任意正截面对两端中心孔公共轴线的径向圆跳动误差不得大于0.023；(6)80k7圆柱轴的圆柱度误差不大于0.006。小结：小结：1、要求能够计算出最大实体要求的允许误差值。2、最小实体要求与可逆要求和最大实体要求一样，都是要充分利用公差原则，在许可的范围内增加公差的允许值，达到最大限度地提高产品地合格率。3、识图时应注意识别标注中有无M、L和R的符号，如果没有这些符号，说明形位公差都遵守独立原则。
