1、题型(二)光学作图填空题1.将一个平面镜斜放在水槽中,太阳光照射在平面镜上,光线与镜面夹角为55,如图T2-1甲所示,则反射角应为度,画出反射光线。向水槽中加水,使平面镜的下部浸入水中,让太阳光照射在水下的平面镜上,调节水面高度和镜面高度,可以观察到白纸上出现一道“彩虹”,如图乙所示,这说明白光是由各种混合而成的。图T2-12.2019唐山玉田县一模雨后初晴的夜晚,地上有积水,当我们迎着月光走时,地上发亮处是积水。这是由于月光照在地面上发生反射,月光照在水面上发生反射的缘故。小明利用一块平面镜将如图T2-2所示的太阳光平射入隧道内,在图中画出平面镜的位置并标出反射角的度数。图T2-23.201

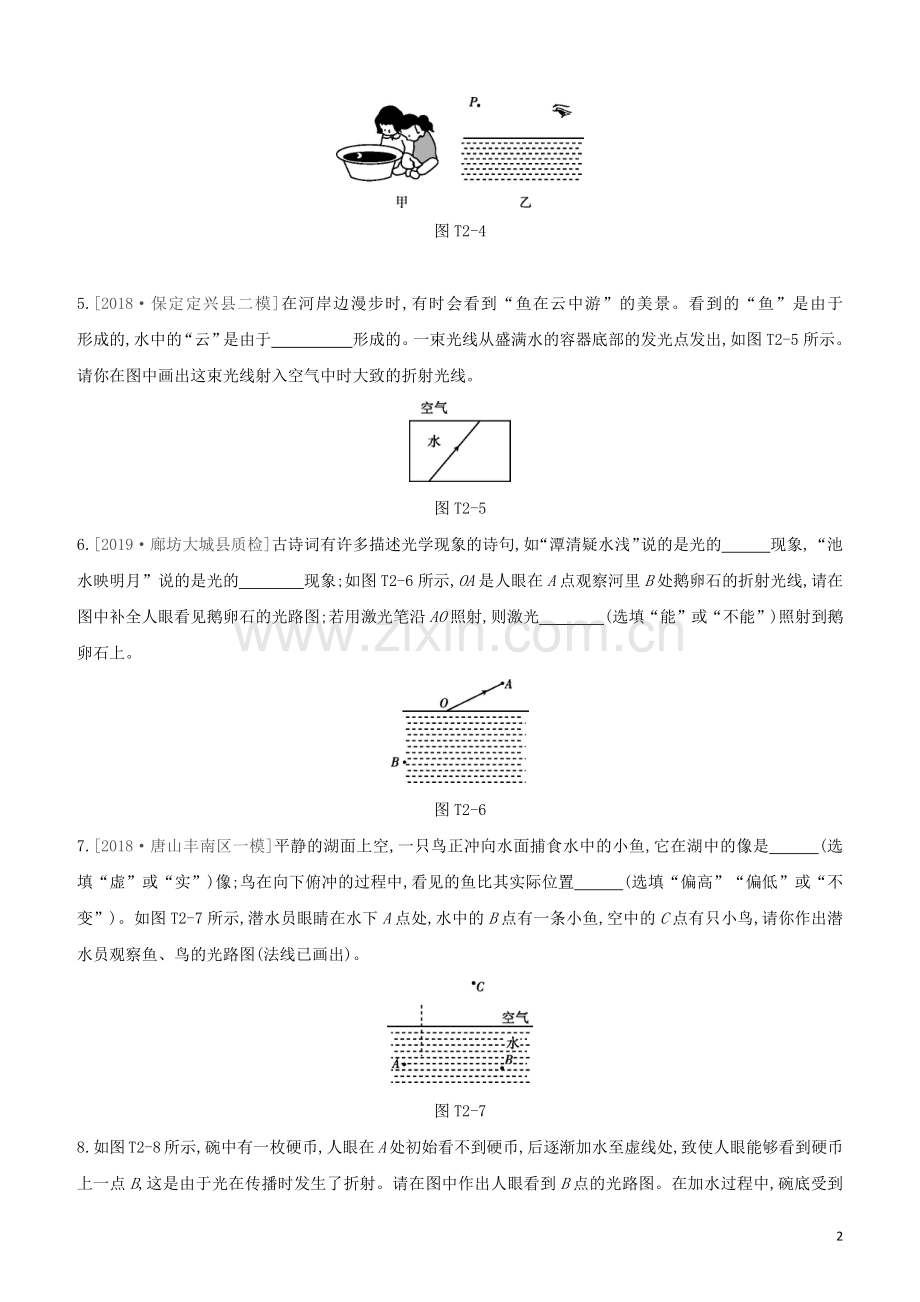

2、2河北 小明身高1.7 m,站在竖直放置的平面镜前1 m处,他在镜中的像高是m,他到像的距离是m。若将一块木板放在平面镜前,如图T2-3所示,请画图说明他能否通过平面镜看到自己的脚尖。图T2-34.2016年3月9日东南亚部分地区出现日全食现象,在我国南部及中部大部分地区可欣赏到一次日偏食。日食现象可以用光的来解释;为了保护眼睛,观看日食的简易做法是用一盆滴有墨水的水来观看(如图T2-4甲所示),这是利用了光的;请完成图乙中人通过水面观看日食的光路图(P代表太阳)。图T2-45.2018保定定兴县二模在河岸边漫步时,有时会看到“鱼在云中游”的美景。看到的“鱼”是由于形成的,水中的“云”是由于形
3、成的。一束光线从盛满水的容器底部的发光点发出,如图T2-5所示。请你在图中画出这束光线射入空气中时大致的折射光线。图T2-56.2019廊坊大城县质检古诗词有许多描述光学现象的诗句,如“潭清疑水浅”说的是光的现象,“池水映明月”说的是光的现象;如图T2-6所示,OA是人眼在A点观察河里B处鹅卵石的折射光线,请在图中补全人眼看见鹅卵石的光路图;若用激光笔沿AO照射,则激光(选填“能”或“不能”)照射到鹅卵石上。图T2-67.2018唐山丰南区一模平静的湖面上空,一只鸟正冲向水面捕食水中的小鱼,它在湖中的像是(选填“虚”或“实”)像;鸟在向下俯冲的过程中,看见的鱼比其实际位置(选填“偏高”“偏低”或“不变”)。如图T2-7所示,潜水员眼睛在水下A点处,水中的B点有一条小鱼,空中的C点有只小鸟,请你作出潜水员观察鱼、鸟的光路图(法线已画出)。图T2-78.如图T2-8所示,碗中有一枚硬币,人眼在A处初始看不到硬币,后逐渐加水至虚线处,致使人眼能够看到硬币上一点B,这是由于光在传播时发生了折射。请在图中作出人眼看到B点的光路图。在加水过程中,碗底受到的水的压强(选填“增大”“减小”或“不变”)。图T2-8【参考答案】1.35如图所示色光2.漫镜面如图所示3.1.72如图所示4.直线传播反射如图所示5.光的折射光的反射如图所示6.折射反射如图所示能7.虚偏高如图所示8.如图所示增大4
