1、安徽建筑 2 0 1 5 年第 5 期 总2 0 5 期 ) D OI : 1 0 1 6 3 3 0 c n k i 1 0 0 7 7 3 5 9 2 0 1 5 0 5 0 2 9 压 旦 渥 填充墙白保温施工技术 Co n s t r u c t i o n T e c h n ol o g y o f Se lf - He a t Con s e r v i n g Blo c k E x t e r i o r W a l l o f Au t o c l a v e d Ae r a t e d Co n c r e t e 刘志洋 , 王燕桂 , 汪胜 , 王广涛 ( 中建八局
2、第一建设有限公司 , 济南2 5 0 1 0 0) 摘要 :文章主要介绍了蒸压砂加气混凝土砌块墙体 自 保温体系, 结 合 芜湖侨鸿滨 江世 纪广场裙房外墙 自保温 系统施 工技 术。 分析该 工程 外填充墙 自保 温体 系施 工质 量控 制要 点。 关键词 : 建筑节能; 墙体 自 保温; 质量控制 中图分类号: T U 5 2 2 3 * 2 文献标识码: B 文章编号: 1 0 0 7 7 3 5 9 ( 2 0 1 5 ) 0 5 0 0 6 7 0 3 0 前言 蒸压砂加气混凝土砌块是建设部推出节能降耗墙体材料 的重要项目之一, 属于国家政策鼓励发展的新型墙体材料。蒸 压砂加气混凝土
3、砌块作为墙体保温材料的合理性主要体现在 重量轻、 保温、 抗震 、 吸音、 防火性能好 、 节约土地资源 、 施工便 捷等方面。外墙保温是建筑节能的主要部位, 但由于施工人员 对该保温体系不熟悉, 易造成砌块墙体开裂、 渗漏等现象, 导致 墙体节能效果受严重影响, 无法满足设计要求。本文结合工程 实例, 介绍墙体 自保温体系施工中的质量控制要点。 1 墙体 自保温体 系特点及适用范围 1 1 体 系特点 在砌筑墙体时, 一次性成型, 非常方便 , 易于保证工程 质量, 而且不需要采用其它任何特殊的保温隔热措施, 解决了 建筑保温隔热墙体的整体性和耐候性。 自保温墙体材料为无机材料 , 能满足防
4、火要求, 高温下 亦无有毒气体排出, 保证建筑及人身的安全。 便于维修改造和可与建筑物同寿命等特点。 自保温墙体造价低, 且便于检测和控制质量, 降低了保 温系统的建筑造价。 减少了热桥和传热面积 ,明显改善墙体的保温隔热性 能。 1 2适用范围 该保温体系适用于多层、 高层框架填充墙外墙保温。 2 工艺原理 蒸压砂加气混凝土自保温砌体的施工采用蒸压加气混凝 土砌块墙体砌筑施工工艺, 采用专用砂浆 , 通过一定的构造措 施, 最大程度改善砌体的热工性能, 达到墙体 自保温的目的。 3 施工工艺流 程 3 1 砌体 工程工艺流程 材料检验一基层处理一墙体放线一砌块排列一立皮数 杆一配制砂浆一墙体
5、砌筑一构造柱浇筑一墙顶塞缝一验收。 3 2抹灰工程工艺流程 砌体表面处理一刷界面剂一设置加强一网挂线 、贴灰饼、 设标筋一抹第一道砂浆一抹第二道砂浆一设分隔缝。 4 质量控 制要点 4 1 材料控制 蒸压砂加气混凝土砌块进场主要检查材料的性能检测 报告 、 产品合格证书、 外观质量( 尺寸) 、 导热系数、 密度等级、 强 度等级等。 对导热系数、 密度等级 、 强度等级必须进行见证取样 复试 , 复试合格后方可使用。 本项 目为非承重蒸压砂加气混凝土砌块 自保温体系, 采 用干法薄层砌筑工艺, 使用专用砌筑砂浆砌筑, 砌筑砂浆导热 系数应接近墙体材料的导热系数, 能起到断桥隔热的作用。砂 浆
6、配制时, 砂料比按产品说明书规定进行配制, 一次拌和应在 2 h内用完。薄层砌筑砂浆的保水率应不小于 9 9 , 2 8 d粘结强 度应不小 于 0 2 0 M P a 。 加气混凝土砌块的材料堆放场地应坚实、 平坦、 干燥, 不 得直接接触地面。堆放高度不应超过 1 6 m, 采取相应的防雨、 防潮措施 , 可堆放在室内各层楼面上, 但荷载总量不得超过楼 板的允许荷载值。 4 2施工过程控制 4 2 1 墙体砌筑 墙体施工前先用水湿润基面,再施铺 1: 3 水泥砂浆找 平, 找平厚度超过 2 0 mm的部位宜采用细石混凝土。 砌筑时, 用毛刷清理干净砂加气块表面浮灰, 并将砌块 底面灰缝和侧
7、面垂直灰缝满抹专用砌筑砂浆进行砌筑。 应待第 一 皮蒸压砂加气块灰缝砂浆初凝后方可进行第二皮加气块的 砌筑, 每 日砌筑高度控制在 1 8 m或一步脚手架高度内, 已砌筑 的加气块表面应处理平整 。 砌筑采用铺浆法, 一次铺浆长度宜为一块主规格砂加气 块长度 , 铺浆应满铺 , 厚薄均匀、 平整( 用齿形刮勺效果更好 ) , 铺浆后立即将已铺有端头砂浆的砌块上墙 ,一次摆正找平、 挤 缝, 并保证灰缝厚度。 砌上墙的砌块不应任意移动或受撞击, 若 需校正, 应重新铺浆砌筑。 墙体砌筑时应控制砌筑砂浆的厚度 , 本项目采用的专用 砂浆水平灰缝厚度控制在 3 ra m5 mm,竖向灰缝厚度控制在

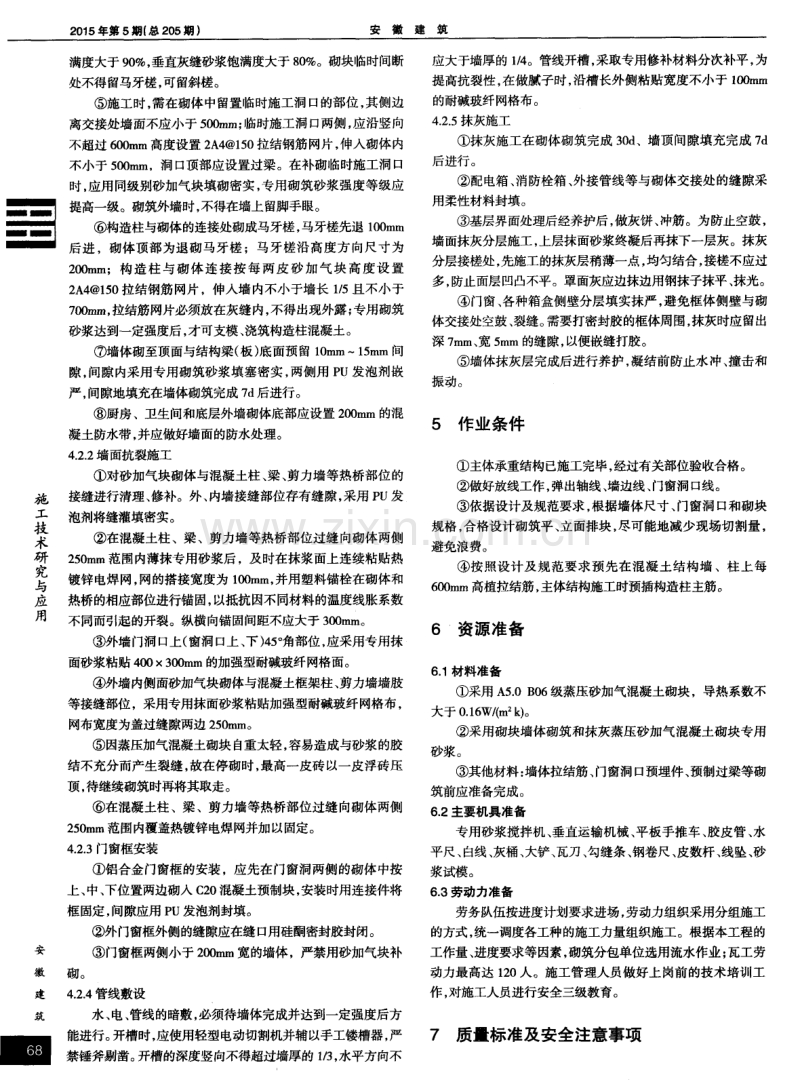

8、2 mm3 ra m, 减少因材料性能差异对 自保温墙体的影响。施工 时应及时清理挤出的砂浆, 做到随砌随勾缝, 水平灰缝砂浆饱 _ l I I f = = = - 施 工 技 术 研 究 与 应 用 差筑 _ 2 0 1 5年第 5期 ( 总 2 0 5期 ) 安徽建筑 _ _ 一-一I = = = 1 _ 施 工 技 术 研 究 与 应 用 满度大于 9 0 , 垂直灰缝砂浆饱满度大于 8 0 。砌块临时间断 处不得留马牙槎 , 可留斜槎。 施工时, 需在砌体中留置临时施工洞 口的部位 , 其侧边 离交接处墙面不应小于 5 0 0 mm; 临时施工洞口两侧 , 应沿竖向 不超过 6 0 0
9、 m m高度设置 2 A 4 1 5 0拉结钢筋网片, 伸入砌体内 不小于 5 0 0 m m,洞口顶部应设置过梁。在补砌临时施工洞口 时 , 应用同级别砂加气块填砌密实, 专用砌筑砂浆强度等级应 提高一级。砌筑外墙时, 不得在墙上留脚手眼。 构造柱与砌体的连接处砌成马牙槎, 马牙槎先退 1 0 0 m m 后进,砌体顶部为退砌马牙槎 ;马牙槎沿高度方向尺寸为 2 0 0 mm;构造柱与砌体连 接按 每两皮砂加 气块高度设置 2 A 4 1 5 0拉结钢筋网片,伸入墙内不小于墙长 1 5且不小于 7 0 0 ram, 拉结筋网片必须放在灰缝内, 不得出现外露; 专用砌筑 砂浆达到一定强度后,
10、才可支模、 浇筑构造柱混凝土。 墙体砌至顶面与结构梁( 板) 底面预留 1 0 mm1 5 mm间 隙, 间隙内采用专用砌筑砂浆填塞密实, 两侧用 P U发泡剂嵌 严, 间隙地填充在墙体砌筑完成 7 d 后进行。 厨房、卫生间和底层外墙砌体底部应设置 2 0 0 m m的混 凝土防水带 , 并应做好墙面的防水处理。 4 2 2 墙 面抗裂施工 对砂加气块砌体与混凝土柱、 梁、 剪力墙等热桥部位的 接缝进行清理 、 修补。外、 内墙接缝部位存有缝隙, 采用 P U发 泡剂将缝灌填密实。 在混凝土柱、梁、剪力墙等热桥部位过缝向砌体两侧 2 5 0 m m范围内薄抹专用砂浆后,及时在抹浆面上连续粘贴
11、热 镀锌电焊网, 网的搭接宽度为 1 0 0 m m, 并用塑料锚栓在砌体和 热桥的相应部位进行锚固, 以抵抗因不同材料的温度线胀系数 不同而引起的开裂。纵横向锚固间距不应大于 3 0 0 m m。 外墙门洞口上( 窗洞口上、 下) 4 5 。 角部位, 应采用专用抹 面砂浆粘贴 4 0 0 3 0 0 ra m的加强型耐碱玻纤网格面。 外墙内侧面砂加气块砌体与混凝土框架柱、 剪力墙墙肢 等接缝部位,采用专用抹面砂浆粘贴加强型耐碱玻纤网格布, 网布宽度为盖过缝隙两边 2 5 0 m m。 因蒸压加气混凝土砌块 自重太轻, 容易造成与砂浆的胶 结不充分而产生裂缝, 故在停砌时, 最高一皮砖以一皮
12、浮砖压 顶, 待继续砌筑时再将其取走。 在混凝土柱、梁 、剪力墙等热桥部位过缝向砌体两侧 2 5 0 m m范围内覆盖热镀锌电焊网并加以固定。 4 2 3门窗框安装 铝合金门窗框的安装 ,应先在门窗洞两侧的砌体中按 上、 中、 下位置两边砌入 C 2 0混凝土预制块, 安装时用连接件将 框固定 , 间隙应用 P u发泡剂封填。 外门窗框外侧的缝隙应在缝口用硅酮密封胶封闭。 门窗框两侧小于 2 0 0 m m宽的墙体,严禁用砂加气块补 砌。 4 2 4管线敷设 水、 电、 管线的暗敷 , 必须待墙体完成并达到一定强度后方 能进行。 开槽时, 应使用轻型电动切割机并辅以手工镂槽器, 严 禁锤斧剔凿
13、。 开槽的深度竖向不得超过墙厚的 1 3 , 水平方向不 应大于墙厚的 1 4 。管线开槽, 采取专用修补材料分次补平, 为 提高抗裂性 , 在做腻子时, 沿槽长外侧粘贴宽度不小于 1 0 0 m m 的耐碱玻纤网格布。 4 2 5 抹灰施工 抹灰施工在砌体砌筑完成 3 0 d 、墙顶间隙填充完成 7 d 后进行 。 配电箱 、 消防栓箱 、 外接管线等与砌体交接处的缝隙采 用柔性材料封填。 基层界面处理后经养护后, 做灰饼 、 冲筋。为防止空鼓, 墙面抹灰分层施工, 上层抹面砂浆终凝后再抹下一层灰。抹灰 分层接槎处, 先施工的抹灰层稍薄一点 , 均匀结合, 接槎不应过 多, 防止面层凹凸不平
14、。罩面灰应边抹边用钢抹子抹平、 抹光。 门窗 、 各种箱盒侧壁分层填实抹严 , 避免框体侧壁与砌 体交接处空鼓 、 裂缝。 需要打密封胶的框体周围, 抹灰时应留出 深 7 m m、 宽 5 mm的缝隙, 以便嵌缝打胶。 墙体抹灰层完成后进行养护 , 凝结前防止水冲、 撞击和 振动。 5 作业条件 主体承重结构已施工完毕 , 经过有关部位验收合格。 做好放线工作, 弹出轴线、 墙边线、 门窗洞口线。 依据设计及规范要求 , 根据墙体尺寸、 门窗洞口和砌块 规格, 合格设计砌筑平、 立面排块 , 尽可能地减少现场切割量, 避免浪费。 按照设计及规范要求预先在混凝土结构墙 、柱上每 6 0 0 m
15、m高植拉结筋 , 主体结构施工时预插构造柱主筋。 6 资源准备 6 1材料准备 采用 A 5 0 B 0 6级蒸压砂加气混凝土砌块,导热系数不 大于 0 1 6 W ( m k ) 。 采用砌块墙体砌筑和抹灰蒸压砂加气混凝土砌块专用 砂浆 。 其他材料: 墙体拉结筋、 门窗洞 口预埋件、 预制过梁等砌 筑前应准备完成。 6 2主要机具准备 专用砂浆搅拌机、 垂直运输机械、 平板手推车 、 胶皮管、 水 平尺、 白线、 灰桶、 大铲、 瓦刀、 勾缝条、 钢卷尺、 皮数杆、 线坠、 砂 浆试模。 6 3劳动力准备 劳务队伍按进度计划要求进场, 劳动力组织采用分组施工 的方式, 统一调度各工种的施工
16、力量组织施工。根据本工程的 工作量、 进度要求等因素, 砌筑分包单位选用流水作业; 瓦工劳 动力最高达 1 2 0人。施工管理人员做好上岗前的技术培训工 作, 对施工人员进行安全三级教育。 7 质量标准及安全注意事项 _ 安徽建筑 2 0 1 5年第 5期( 总 2 0 5期 ) 7 1 砂加气块砌体的允许偏差要求( 见表 1 ) 表 1 7 2抹灰的允许偏差和检验方法( 见表 2) 7 3安全注意事项 表 2 施工前应认真制定外墙项 目各分部分项的安全技术措施, 并认真交底落实。加气混凝土砌块施工时应轻拿轻放, 严禁用 作操作平台的垫块。 切割砌块时, 应用锯子切割整齐, 严禁用灰 刀或斧子
17、削、 砍。 8结语 蒸压砂加气混凝土砌块 自保温墙体轻质、 保温、 隔热, 不但 能减轻结构 自重, 而且能降低能耗、 保护土地资源, 有广阔的发 展和应用前景。墙体施工完后, 未出现渗漏、 裂缝等质量问题 。 保证了墙体的保温性能, 有助于新型墙体材料的应用推广。自 保温墙体在砌筑墙体时, 一次性成型, 非常方便, 易于保证工程 质量, 且便于检测 , 降低了保温系统的造价。 ( 上接 第 2 3页) 时就不得不考虑扭向了,现代人可能觉得炊烟袅袅好有诗意, 但在现实生活中, 人被烟雾长期薰燎必然会生病 , 毕竟在古代 炊烟其实是不多的环境污染物之一 , 处理好与炊烟的关系便是 人们 日常生活
