模拟集成电路设计实习培训内容介绍
培训目的
经过本培训，学员将会学到在模拟集成电路设计过程中的绝大部分环节。
1. 学会使用数模混合集成电路设计EDA工具进行简单的模拟集成电路设计的流程，包括Cadence的Virtuoso原理图输入、版图设计，Cadence的Spectre电路仿真，及Mentor Graphics的Calibre版图规则检查（DRC）、电路图版图一致性检查（LVS）。
2. 学会使用三大常用的仿真方式（DC，AC，以及Transient）来对电路进行性能的验证与设计参数的调整
培训内容
本培训首先设计一个运算放大器，在该放大器中采用了一个理想的电流源做偏置。接着设计一个带隙基准源（Bandgap reference）来提供这个运算放大器中用到的电流源，然后对整个电路进行仿真验证。整个电路Lab_top电原理图以及仿真激励如下图所示。 最后，参加培训的学员要求对所设计的Bandgap reference进行版图设计以及DRC、LVS检查，时间充裕的学员进一步设计运算放大器的版图及对其进行DRC/LVS的检查。

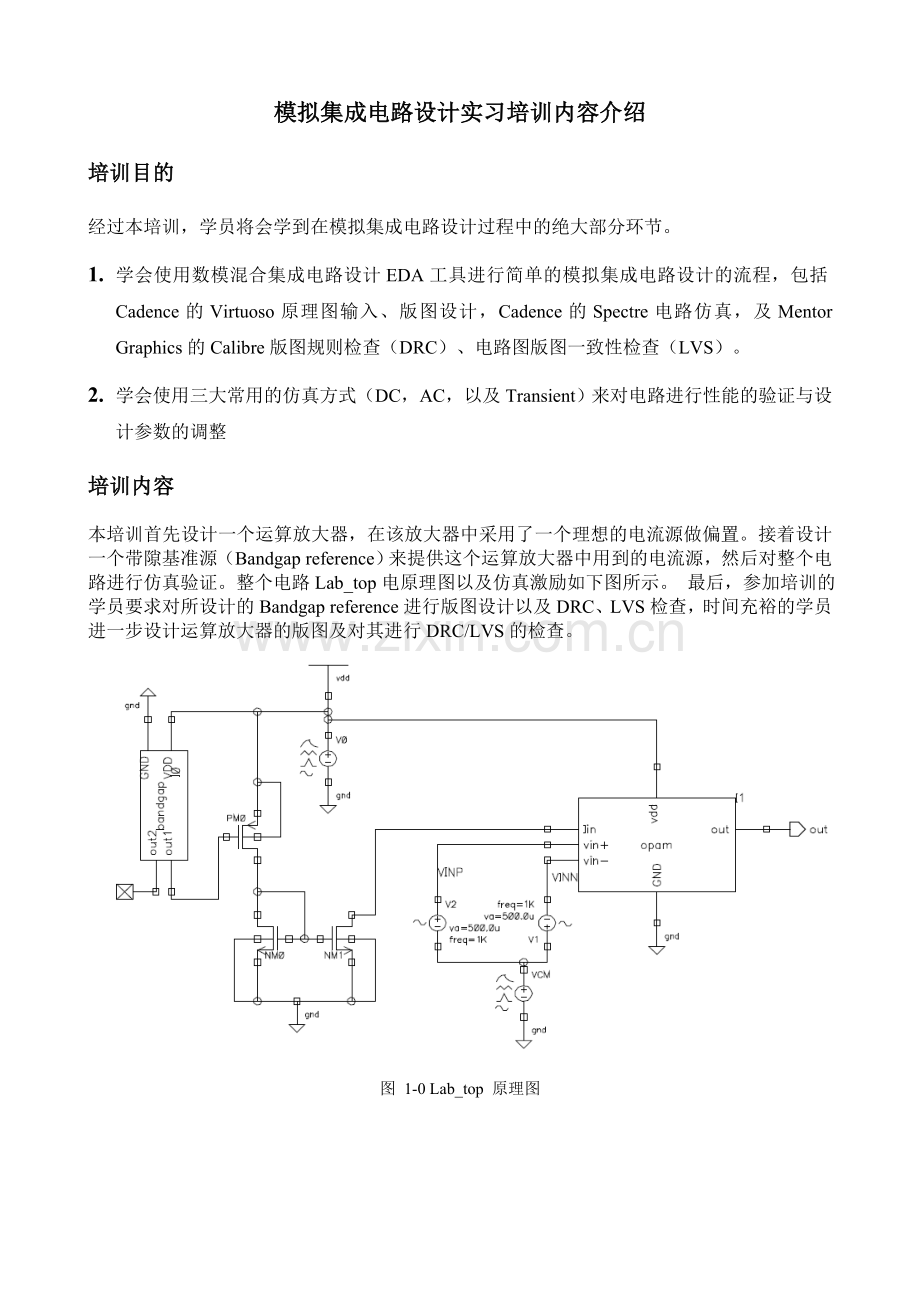

图 1-0 Lab_top 原理图
上图中的运算放大器（opam）电路如下图所示，值得注意的是，该运算放大器需要一个current sink做偏置，该current sink由上图中的NM1来提供。

其中的bandgap电路如下图。

Schematic 到layout的Quick start

一、Schematic (opam)
1. 运行虚拟机vmware；
2. 在虚拟机界面中打开并运行CentOS.vmx；
3. 用户登陆，登录名：eda，登录密码：123456；
4. 界面按鼠标右键->选Open Terminal进入eda根目录下的命令行界面；
5. 输入csh并回车；
6. 输入icfb&命令后台运行Cadence的工具进入icfb界面。

图1-1 icfb的主界面

在icfb中，任何一个电路，不论是已经存在的可以引用的库，还是用户新建立的一个电路，都是一个library. 一个library一般有若干个Cell(单元电路)，每个cell由多个CellView组成，CellView可以是schematic(电路原理)和layout（版图）或symbol（符号），或者其他Cadence工具所调用的hspiceS等。

7. 导入工艺库文件

先将工艺厂给我们的工艺库引入到icfb中，成为一个可以被其他电路library引用的工艺库library。做法是：设定这个library的路径，并为之取个library名称，让这个库出现在你的library manager当中，每个工艺库提供了许多的库单元，这样就可以在设计其他或者你自己的schematic/layout时，来调用这些库单元了。如何设定新引用库的名称及路径呢？图1-1 tools菜单->Library Path Editor (图1-2):

新加工艺库

图1-2 library path editor

在这里，我们可以看到，library manager当中的所有library都是在这里“登记”过的，在这里删除这些“登记”记录，并不会真的删除这些library，只是会使得你无法再引用它们，如果想要引用列表中没有的库，只需要在这里增加一条记录，设定好名称和路径，就可以了。所有的这路径信息是保存在那里的呢？看看自己启动cadence的目录，下面是不是有个cds.lib？这些库的路径信息就是保存在这个文件当中的，此外cadence还会在启动目录下面生产一系列的log文件，所以，从哪个目录启动icfb这一点也是很重要的，建议在自己的目录下面创建一个Works目录，每次都先进入这个目录再启动icfb，当然，实际的项目开发工作中，可能不同的项目要引用的library是不同的，可以选择当前项目存放路径作为启动icfb的目录。

我们已经为本次培训建立好了一个新的工艺库：chrt35rf

现在我们建一个项目库文件lab_practice：
从icfb的主菜单(图1-1)中的Tools菜单->Library Manager，进入Library Manager窗口.
如图3所示，File->New->Library，在name栏中填入lab_practice，点击ok，进入选择工艺库界面，选Attach to an existing techfile，点击ok，在Technology Library栏中选刚刚新建的chrt35rf作为引用工艺库。一个新的项目库lab_practice就建好了，可在library manager中看到这个项目库，如图1-3左下所示。

创建新项目库

图1-3 Library manager

在这里，可以看到左边第一栏当中有很多的“库”,包括由自己刚才建立的那个lab_practice库，现在我们看到了刚刚建立的库lab_practice也在左边的库列表中，里面没有任何cell(单元电路)。我们可以新建一个cellview，首选选中lab_practice这个库,然file菜单->new->cellview

图1-4 new cellview

第一项是Library name，也就是这个Cell 应该属于那个库，这个一定要注意选中我们刚才建立的“lab_practice”。(如果是从图一的File进入，默认选项可能不是lab_practice)，第二项是单元名称，我们填入opam，第三项是view name 我们首先要画的是电路图，所以填入schematic(你也可以填入任意自喜欢的，但是为了方便别人，和自己，最好就是用schematic，如果有多个电路图那么就用schematicxxxxx).第四项是tool选择composer-schematic.确定之后，进入Virtuoso软件的电路图设计界面：

图1-5 schematic绘制界面

电路图的绘制主要是用界面左方一排工具，添加元件，点击左边第10个工具，是instance，点击出现了一个界面：

图1-6 add instance

点击browse从现成的库中选择一个p管单元和n管单元，在我们的机上，是在chrt35rf library当中。

图1-7 Browser instance

选好之后，在图1-8中填入names(名称) PM0，回车，在schematic当中，用鼠标点一下任何一个地方，将会出现一个P管，多次点击可出现多个P管，如图1-9所示：

图1-8 器件属性

图1-9 arrange instance

用鼠标左键点击一下器件的中间，可以选中该器件，然后用鼠标的中键按住该器件，从弹出的菜单中选择Properties，或选中器件后按“q”，可以设置它的宽、长等属性，如图1-10所示:

图1-10 instance edit

用同样的方法放置一些n管（nmos）以及一个电容（CPIP035）。
添加元件时可以点击sideways使元件镜像放置（图1-11）。

图11 元件镜像放置

如果是对已经放好的元件进行镜像，则按“m”，移动元件，再按“F3”，点击sideways（左右镜像）或upside Down（上下镜像）

继续instance一个vdd，一个gnd，（注意，这两个cell的库不在chrt35rf库那里，而在analogLib中）。

图1-12 vdd和gnd从analogLib中调用

现在，全部的器件都已经从库里面调出来了，从左边的工具栏中选择Wire工具，然后用鼠标连线，为什么用“连”而不是用“画”呢，因为这个编辑器是不允许随地“画”线的，步骤应该是，先用鼠标选择wire工具，再点击一下器件的连接点A，然后点击另一个器件的连接点B，这样就可以用wrie把两个器件连接起来了，照此方法把电路连接起来，并接上电源和地。
Wire (连线)
Check & Save

图1-13 连线及检查保存

用鼠标中键按住连接栅极的那根线，从出来的菜单中选择Add name，在弹出的对话框中的Names填入input，用同样的方法，把输出的那根线命名为output，然后从Design菜单当中选择，Check and Save ，出现一个对话框，说有一些 warnings 这是因为有一些线没有接上.
电路参数
VDD=3.3V

C0=1.0118pF
Ibias=54uA
W1=18.5um
L1=0.35um
W2=1.1um
L2=0.6um
W3=5.0um
L3=0.7um
W4=17.6um
L4=3.0um
W10a=1160um
L10a=20um
W10b=1160um
L10b=20um

由于M10a和M10b的宽度W10a、W10b超过工艺规定的最大器件宽度100um，在输入1160um时需采用叉指结构。在Number of fingers栏中填上20，在宽度栏中填上1160um，这样每个finger的宽度为58um，小于规定的100um。或者Number of fingers栏还填1，宽度栏中填58um，但在multipliers栏中填20，即变成20个宽度为58u MOS的并联。

为了能对电路进行仿真，还需要加上激励源，所选库及元件类型参考图1-14。各个电流电压值为：
电源V4
直流3.3 （后面的V系统自动加，不用写）
共模电平VCM
直流1.5
直流偏置电流Ibias
直流54u （后面的A系统自动加，不用写）
差分输入负端V0
Ac magnitude 0.5, amplitude 0.5m, Frequency 1K
差分输入正端V1
Ac magnitude 0.5, amplitude 0.5m, Frequency 1K，正负端与V0相反放置

这里看上去好像电压源并没有和电路直接连在一起，但是由于系统中所有标记相同的点电位都相同，所以，图中的这种接法等效于直接把V4接到电路的正负极。

V0与V1
AnalogLib/vsin
VCM
AnalogLib/vsource/DC
V4
AnalogLib/vsource/DC
Ibias
AnalogLib/isource/DC

图1-14 加入激励源后的图

按“p”加上输出端口“out”，完成全部的连线之后如图1-14，点击一下check&save完成opam仿真用电路图绘制。

原理图编辑常用快捷键：

“i”
加元件
“p”
加pin
“w”
连线
“m”
移动元件
“c”
复制元件

/Day 1

二、Spectre仿真 (opam)

（1）直流分析(DC Analyses)
我们在共模输入管脚接一个可以调节的电压源VCM，使得这个电压源的电压从0升到高到3.3v然后我们测量output端的电压。

从图1-14中的Tools菜单->Analog Environment调出spectre，我们将会看到一个窗口：

图2-1 spectre仿真界面

这个就是cadence提供的仿真工具，其实，不仅仅包含了spectre。但本文只讨论spectre. 调出spectre后的第一步，是设置模型库。图2-1 setup菜单->model librarys调出模型库设置窗口。
点击Browse找到使用的仿真文件“sm083006-1k.scs”，
Section那栏填入：typical， 然后点击 ADD 。依次在Section栏中加入bjt, capacitor, diode,resistor并点击加入，结果如图：

图2-2 setup result

点击ok,回到spectre的主窗口。

提示：我们在创建库lab_practice的时候已经指定了工艺库为chrt35rf，因此这里的模型库是自动设置好的。

现在我们要进行dc分析的设置了，从analyses菜单->choose调出分析设置窗口。选择DC分析，变化类型选择Component Parameter，Component name 填入 VCM参数为dc ,变化范围是0到3.3（见图2-3）.

图2-3 dc分析设置

点击ok.回到了spectre主界面。到此，已经把仿真环境设置好了。现在我们要观察output端的波形，如何才能做到呢？从spectre的outputs菜单->to be plot->select from schematic,这个时候，会切换到schematic窗口，用鼠标点击一下output那条连线，看看发生了什么？

线的颜色发生变化

图2-4 select on the schematic

没错，output端的颜色变了，标识出它的波形将会被显示。好了，现在，spectre的窗口已经变成了下面的样子：
Netlist and run按钮

图2-5a设置plot 输出电压后的spectre

要看电路中的电流，则用鼠标点中元件的端口（如MOS管的漏端、源端等）。本电路想看一下电路的总电流，则用鼠标点中所加电压源的一个端口，点了之后，会出现一个圈，如图2-5b所示。由于V4即为所加的电压源，故该端口电流即为电路静态总电流。

在V4电压源的端口有一个圈，表示要看流过V4的电流

图2-5b设置测试电路总电流

一切准备就绪，从Simulation菜单选择Netlist and run或点击Netlist and run快捷按钮（像红绿灯）. 如果一切正常，那么下面的图像窗口将会自动出现：

图 2-6 Output电压及总电流波形(结果显示共模输入电平在2.0V以下输出直流工作点基本不变)

绿色那条线为输出电压，红色那条线为总电流，可以测得输出电压为1.56V，总电流为329uA左右。

如果，波形没有出来，那么可能是某个过程出了问题。有可能是模型库的问题，也可能是软件设置的问题，不过，所有的出错都会有报告的，就看看它的报告来排除bug吧。

DC分析，除了包含器件参数的仿真外，还可以进行温度仿真，设计变量仿真和器件模型参数仿真。有兴趣的话可以自己摸索一下。

(2)AC分析
我们必须先明确一下ac分析的目的，所谓的ac分析，就是在一定的静态工作点上，施加一个小信号，然后分析输出的的交流信号，可以看出放大系数，频率响应等的特性。
先进行AC分析激励设置，将输入交流信号V1（正端）和V0（负端）的交流幅值设置为500mV，相位都为0。由于两端反向连接，故反向，差分交流输入的幅值为1V。

图2-7 交流分析激励设置

可能有人会奇怪，如果交流幅值为1.0 V的话，可能会严重影响静态工作点，因为这个”小”信号太大了。没关系，不论你设置成1.0 mV 还是100.0 V，系统都只会给出线性的结果。为了方便查看结果，我们就设置成1.0 V。
注意这里的cell name不用vsource，而用系统提供的正弦信号vsin。 AC magnitude是为AC 分析用的，一般设为1.0 V，如果是差分的话两端分别设为0.5 V及-0.5 V（或两个都设为0.5V，但相位一个0度，另一个为180度）。Amplitude是为瞬态分析设置用的，一般比较小，如1.0 mV，如差分的话两端设为0.5 mv，相位相反，则差分输入幅度为1.0 mV。

现在进行分析设置，重新调出图2-3的窗口，这次，我们选择AC分析。

图2-8 ac分析设置

设置频率从1变到1G，点击ok，然后netlist & run:

从spectre的result菜单中选择Direct plot->AC magnitude & phase.
然后会自动切换到schematic窗口，从这里点击output那条连线，致其变色，按“ESC”键。我们将看到有两条曲线，一条是以db形式出现的幅频特性图，另外一条是相频特性图。点击一下左边工具条中的倒数第四个，可以把两条曲线分开。现在，有没有让你想起模电书上的波特图呢？对于模拟设计者来说，频率特性是非常重要的，这两条曲线的意义，也将会在以后的运放设计中得到体现。

图2-9 输出波形查看设置

将两条曲线
分开按钮

图2-10 输出运算放大器的波特图

现在测量一下图2-10中的运算放大器的低频增益（Av0）、3dB带宽（f0）、相位裕度（PM）等参数。有两种测量方法：Trace工具条测量法及calculator精确计算测量法
a） 如果想粗略地看一下结果，可以用Trace方法，简单快速。按一下“V”按键，左上角出现一个红色的三角形标记，用鼠标左键按住这个红色三角形，然后向右边拖动到曲线平坦的地方。在白色小窗口内会显示测量的坐标值，可以读出此运放的低频增益。
此处读出低频增益

图2-11 用Trace工具条进行仿真参数的测量，此图读出低频增益为51.27dB

-3dB带宽和相位裕度也可测出。

此处读出-3dB带宽

图2-12 用Trace工具条测量-3dB带宽（51.27dB-3dB=48.27dB），测出为484.83 kHz

此处读出相位

图2-13 用Trace工具条测量相位裕度，定义为增益为1（0dB）时对应的相位与-180 oC的距离。先从幅频特性中找出增益为0dB（此处为99.45mdB，近似0dB）对应的频率（121.91MHz），再在相频特性中找出此频率对应的相位，与-180 oC相减即为相位裕度（-125.82 oC -（-180 oC）=54.18 oC）

如果想看一下增益带宽积（GBW），可以另开一个子窗口看低频增益的实际幅值
此项显示的为增益的实际幅值而非dB值
开子窗口按钮

图2-14 以实际幅值而非dB值显示的幅频特性（因为输入为1.0 V，所以实测低频输出电压值即为放大器的低频增益值，365.98）

b） 如果想精确计算仿真结果的参数，则需用Calculator工具。
先Edit/Delete 删除第二个子窗口，只留下原来的幅频特性和相频特性在一起的图。
Tools/Calculator弹出Calculator窗口

图2-15 Calculator窗口

先将options菜单中的set RPN那个勾去掉。选择ac分析，再点击vf选项，去到电路原理图中点击输出点（out），然后在右下白色窗口中选择测量bandwidth，再点击一下Append字样右边的plot按钮就可以计算出仿真波形的-3dB带宽（491500 Hz，约480 kHz）。相位裕度也可用同样的方法计算（选phase margin，测出PM=54.15 oC）

点击这里可以计算-3dB带宽

图2-16 用Calculator计算运放的-3dB带宽

三、建立opam的symbol:
整个系统包括上面设计好的运算放大器 (opam) 模块和后面的带隙基准源 (bandgap) 模块。系统的设计采用层次化设计方法：顶层为系统电路，调用opam模块和bandgap模块。而要模块调用的话必须先为设计好的模块建立symbol。方法为：

先将文件另存opam_simu作为仿真用，方法是对准lab_practice库中的Cell: opam 按鼠标右键，然后选copy，出现图3-1所示的复制单元窗口。

图3-1 将opam另存为opam_simu

重新进入opam文件修改
先将电压源、电流源等删除，加pin（快捷键按p），加pin时可以单击鼠标右键对pin旋转。依次加上vdd，GND，Iin，vin+，vin-共五个输入pin，加上之前加的out输出pin，共六个pin。修改后的电路图如图3-2所示。

图3-2 去电压源、电流源，以及gnd，再加相应地pin

接着我们要对设计的原理图绘制symbol，生成symbol后，这个opamp就可以在其它电路中被调用。
从原理图生成symbol的方法如下，在Virtuoso Schematic Editing窗口中，选择菜单Design->Create Cellview ->From Cellview.

图3-3 从菜单创建symbol

图3-4 在Tool/Data Type一栏中选Composer-Symbol

图3-5 安排pin的位置

图3-5只是pin摆放的一个例子。

图3-6 创建好的opam模块的Symbol

这时大家可以到Library Manager窗口中看看，是不是在lab_practice库中的opam单元中多了一个Symbol？这就是我们刚才创建的Symbol。

图3-7 创建的Symbol在Library Manager中体现

/Day 2

四、bandgap模块
由于时间关系，Bandgap模块我们就不画原理图了，直接将lab_practice_demo库中的bandgap_simu单元copy到lab_practice库中就可以了。

图4-1 将bandgap_simu单元从lab_practice_demo库中copy到lab_practice库中，可以看到，电路中已经加上了电源电压V0 (vsource/dc/3.3 V)和交流仿真激励V1 (vsin/1V/1kHz)。现在可以进行仿真了。

（1）温度系数仿真

图4-2 温度从0到100 oC变化时bandgap电压输出的变化系数仿真设置

最大最小电压差DY
最小电压Ymin
最大电压Ymax

图4-3 bandgap温度系数仿真结果

按“D”按键使用两点差测量工具，出来一个红色三角形和一个绿色三角形。将红色条拉到输出电压最大位置，绿色条拉到输出最小位置，可以读出波形的最大电压（Ymax）、最小电压（Ymin）及最大最小电压差（DY），从而计算出bandgap的温度系数TC。
TC = (Ymax-Ymin)/[(1/2) (Ymax+Ymin)]/100
= 2*0.003027/(2.000711+1.997684)/100
= 15.14 ppm

(2) PSRR仿真
在直流VDD的上面加一交流信号（图4-4），设置交流仿真的频率范围（图4-5），看out1信号（图4-6）。

图4-4 PSRR 激励仿真设置图

在直流电源VDD的基础上加一交流信号vdd，模拟电源电压波动对电路输出的影响（电源抑制比，PSRR(dB) = 20log(DVout/DVDD)）

图4-5 电源抑制比仿真设置

图4-6 电源抑制比仿真结果

从仿真结果图4-6可知，在频率 < 1 kHz时，PSRR < -35 dB

五、总电路（调用bandgap和opam模块）：

将lab_practice库中的bandgap_simu单元copy成bandgap单元，打开bandgap单元电路，删除直流电压源和交流电压源，创建bandgap单元的Symbol。

在lab_practice库中创建顶层系统电路lab_top单元，然后调用bandgap和opam子电路，加上几个PMOS和NMOS管做镜像电流源缓冲，再加上直流电源（V0）、运放的差分共模电压（VCM）及差分输入交流信号激励（VINP、VINN），如图5-1所示。

注，lab_practice_demo中的lab_top中的两个差分输入信号的设置在瞬态仿真时会出错，需要修改，将VINN的方向翻转180度，与VINP反向，并将AC phase由180度改为0度。

图5-1 使用bandgap模块和opam模块构成的电路总图

（1）先做瞬态仿真调静态偏置工作点

图5-2做瞬态仿真设置

图5-3 瞬态仿真输出波形选择NM1的漏端（可看NM1的漏极电流）及输出电压（out端）

图5-4 瞬态仿真波形

从图5-4可以看出，0.25us后NM1输出给opam的偏置电流基本保持在54.2 uA。输出电压V(out)则在不断变化，这是由于输入加了1 mV的差分正弦信号引起的。如果要看清楚V(out)的整个变化，只要将仿真截止时间拉长至10 mS以上就可以了，此时，输入激励以及输出响应如图5-5。请注意，输出响应out 的相位跟VINP是一致，跟VINN的相位是相反的。

图5-5 仿真时间为10mS的瞬态响应波形

（2）再做AC分析

图5-6 AC分析时VINP和VINN设置

由于在lab_top的连接图中，两个输入激励的连接是相反的，这样VINP和VINN就是幅度都为0.5 V但相位相反的正弦信号，从而差分信号（VINP-VINN）为幅值为1.0 V的正弦信号。

图5-7 AC仿真结果

图5-7中左边子窗口可以看出低频增益为365.93。用calculator工具对子窗口 2中的特性进行测量，测得其带宽为493.166 kHz，相位裕度PM = 54.11o

/Day3

六、画版图

1. 先画bandgap模块，打开library manager，新建版图文件

图6-1 新建bandgap的版图文件

图6-2 进入版图编辑器界面

在版图界面选择Tools/Layout XL打开相应模块的schematic

图6-3 使用Layout XL进行原理图和版图的交互编辑

图6-4将schematic中的元件对应加到layout编辑器中

在Virtuoso XL Layout 中，选择菜单Create/Pick From Schematic，然后鼠标点击schematic中的元件，在layout编辑器中放入。

图6-5刚放入是带框的

图6-6按Shift-F可显示具体信息，Ctrl-F可回框显示。

对应的元件可以这样全部放入layout编辑器中。

布图设计分为两步：元件布局与布线

在布局阶段需要根据原理图的设计考虑元件之间的匹配，此处建议的匹配方式：
（1） 两个三极管，本电路大小比为1：8，所以小的管放中间，大管分成8个相同的方块以小管为中心均匀分布；

（2）电阻R16、R19、R20，RA=RB=10RC电阻匹配采用一维对称A1 B1 A2 B2…..A5 B5 C B6 A6 B7 A7…B10 A10
原理图中R20 (L/W=21.25um/2.5um)、R16 (L/W=192.85um/2.5um）、R19 (L/W=192.85um/2.5um)这三个电阻需匹配。故将R16和R19拆分成8段21.25um/2.5um再加上两段11.425um/2.5um，以R20为中心交叉对称放置于R20两边；
在原理图中有两个电阻什么都没接，这两个电阻即为dummy电阻，放在上面和下面，使所有的电阻单元工艺环境相同。

(3) MA=MB=MC=2MD的MOS管匹配也采用一维对称 0.5MA 0.5MB 0.5MC MD 0.5MC 0.5MB 0.5MA;
原理图中的PM66、PM65、PM68、PM69这四个晶体管为镜像电流源，故需要较好匹配。各管的宽长比为PM66（5um/2um）、PM65（10um/2um）、PM68（10um/2um）、PM69（10um/2um），将这些管拉到版图界面后发现PM66的宽度和其他三个管的宽度不一样，这样很难匹配。故修改原理图，将PM65、PM68、PM69三个管的宽长比改为和PM66一样（5um/2um），同时将这三个管的multiplier设置为2，这样这三个管的实际宽长比相当于两个PM66的并联，即为10um/2um。这样布版图时就可以匹配了。
同样在原理图中有两个dummy MOS管，需要加到两边。

（4）参数相同的MOS管元件匹配：差分对，电流镜等。需要在原理图中将匹配的每个MOS管的宽度改为原来的一半，同时将multiplier设置为2，即拆成两个一半大小的MOS管的并联，且加上两个dummy管。当调到版图中按上面的方式对称布局。

（5）参数相同的电阻元件匹配：R15、R17。在版图中拆成两段长度为一半的电阻，记得在原理图中加入dummy元件。

将多个匹配的元件对齐：
首先将匹配的七个MOS版图水平对齐，方法是Edit/Others/Align然后弹出对齐设置窗口，按图6-7所示设置，然后点击Set New Reference，在Layout中先选中中间MOS版图作为对齐中心，然后依次点击其他六个MOS，这样这七个MOS管就水平对齐了（元件之间空隙为1.0 um）。

图6-7 元件对齐设置

接着垂直方向对齐电阻，这回将图6-7的Alignment direction选项中的Horizontal改为Vertical，Spacings改为3.0 um，点击Set New Reference，在Layout中先选择中间那个电阻作为参考位置，然后依次点击上面和下面的电阻，将它们全部对齐。
最后对齐九个三极管，先将中间三极管位置放好，然后用上面的方法水平和垂直对齐其他三极管，这里Spacings设置为3.0 um

VDD标识

图6-8 三极管、电阻及MOS管匹配

金属标识层

图6-9 加VDD Label

/Day4

当所有的元件都放进来并对齐位置后，布局就完成了，接下来是布线。
先用第一层金属MET1 drw层在最上面画一条VDD线，在最下面画一条GND线，并标上VDD和GND。
画线的方法是：先在左边LSW窗口中选择需要画的层（如这里电源和地线选MET1 drw层），回到Layout编辑窗口，按“r”就可以画方形的连线了。

在对整个版图布线完成之后，要对版图加上pin标示，以便版图与原理图一一对应起来。
在chrt35rf工艺中，在pin的标识是这样加的：先在左边LSW窗口中添加MET1 blog层，LSW窗口中Edit/Set valid layers选MET1 be，这一层到了LSW窗口中就变成MET1 blo层了；然后选中MET1 blo层，到layout编辑窗口中按“L”进入Label编辑，在label一栏中填入VDD，将hight改为5，点击上面电源线即可加上VDD标识，如图6-9中所示,GND的标识一样添加。
如果是用了第二金属做连接，那么就要把pin标示加在METAL 2 上，那么对应的pin标识层为MET2 blo，要在Edit/Set valid layers选中MET2 be. 以此类推，如果是第三层金属做连接，那么就用METAL3 blo做pin的标识层。
为了将元件的衬底接到VDD或GND，以及对匹配的所有元件进行防干扰，所以对需要的管子加guardring: PMOS管加well-guardring, NMOS管加p-guardring。
加方法（以pmos为例）：调出Layout XL，放置nwell层框将要加well-guardring的所有pmos框起来，选中nwell框，shift-G，双击nwell框之外的地方将guardring放好，按“s”（拉伸线条）将nwell框拉到围住guardring的内框，如图6-10所示。
nmos管加完p-guardring后，则将之前放置的nwell层框删除。

按原理图连接关系进行连线，可以用MET1 drw至MET4 drw四层金属进行连线，各层金属之间的连接通过过孔（Via），MET1和栅多晶（poly2）之间用接触孔（contact）进行连接。加接触孔和过孔的方法是：按“o”，选择不同的过孔或接触孔，如metal1-poly2或m1-m2等。

注：本虚拟机有bug，VDD线和GND线放好后，先按原理图颜色显示将其中一个元件连接至VDD，另一个元件连接至GND，使版图可以正确显示VDD和GND的连接关系。之后，guardring放好后，在其他管未连线之前要先将guardring的金属线与相应的VDD和GND相连（对well-guardring接VDD，对p-guardring接GND），再连其他管，这样就可以按原理图连接关系显示进行连接，比较方便。

图6-10 给PM65、PM66、PM68、PM69四个PMOS加保护环（guardring）

2. 再画OPAM的版图，方法如画Bandgap。

为画版图方便，可以考虑将OPAM原理图中的M10a和M10b的长、宽都降低10倍，即改为：W10a=58um，L10=2um，Multiplier=2 （可以试一下将M10a和M10b的长改成2um，宽改成116um重新仿真OPAM或lab_top，看看影响有多大）

原理图中所有需要匹配的元件都要拆成两个，并加上dummy元件。

/Day5Calibre的quickstart
注：如运行DRC和LVS时出现类似“error while compling rules”错误，则先修改下面两个文件：
1. 修改DRC规则文件，将/home/eda/wzh_lab/verify/drc/drcfile/yi046dr002_1k00/drc_header_1k_00 文件中 包含在INCLUDE /home/eda/ICPRJ/verify/drc …..等语句中的ICPRJ改成wzh_lab保存
2. 修改LVS规则文件，将 /home/eda/wzh_lab/verify/lvs/lvsfile/chrt035rf.sg.lvs.cal 文件中ICPRJ改成wzh_lab保存
一、DRC
1. 先做bandgap的drc。
Virtuoso界面菜单最右边Calibre/Run DRC，出现如图1所示界面

图1 DRC运行界面

在wzh_lab/verify/drc目录中创建目录bandgap，然后将drc的工作目录设为bandgap目录，如图2所示。

然后按图2中的Run DRC按钮，稍等片刻，出现图3所示的DRC检查结果。

图2 设定工作目录和DRC文件
错误01的四个角的坐标，双击其中任意一个坐标，可在layout中显示错误位置

文字说明违反哪一条规则。

图3 DRC运行结果

关于本演示设计规则可以查阅规则说明文件：
/home/eda/wzh_lab/Library/chartered0.35/0.35um_ANALOG_3.3V_Salicide_458/design_rule/yi-046-dr002/attachement/yi-046-dr002_rev_1k.doc

多次修改错误及重新run DRC，至最后除了金属密度之外无其他错误。

图4 DRC成功界面

/Day6
/Day7（继续画图）

二、Layout VS Netlist (LVS)
由于要设置工艺对比文件，请做如下步骤:
1. 退出刚刚做的DRC环境，同时退出icfb
2. 在eda目录下，建立工艺库特性比较文件, 请键入
source /home/
