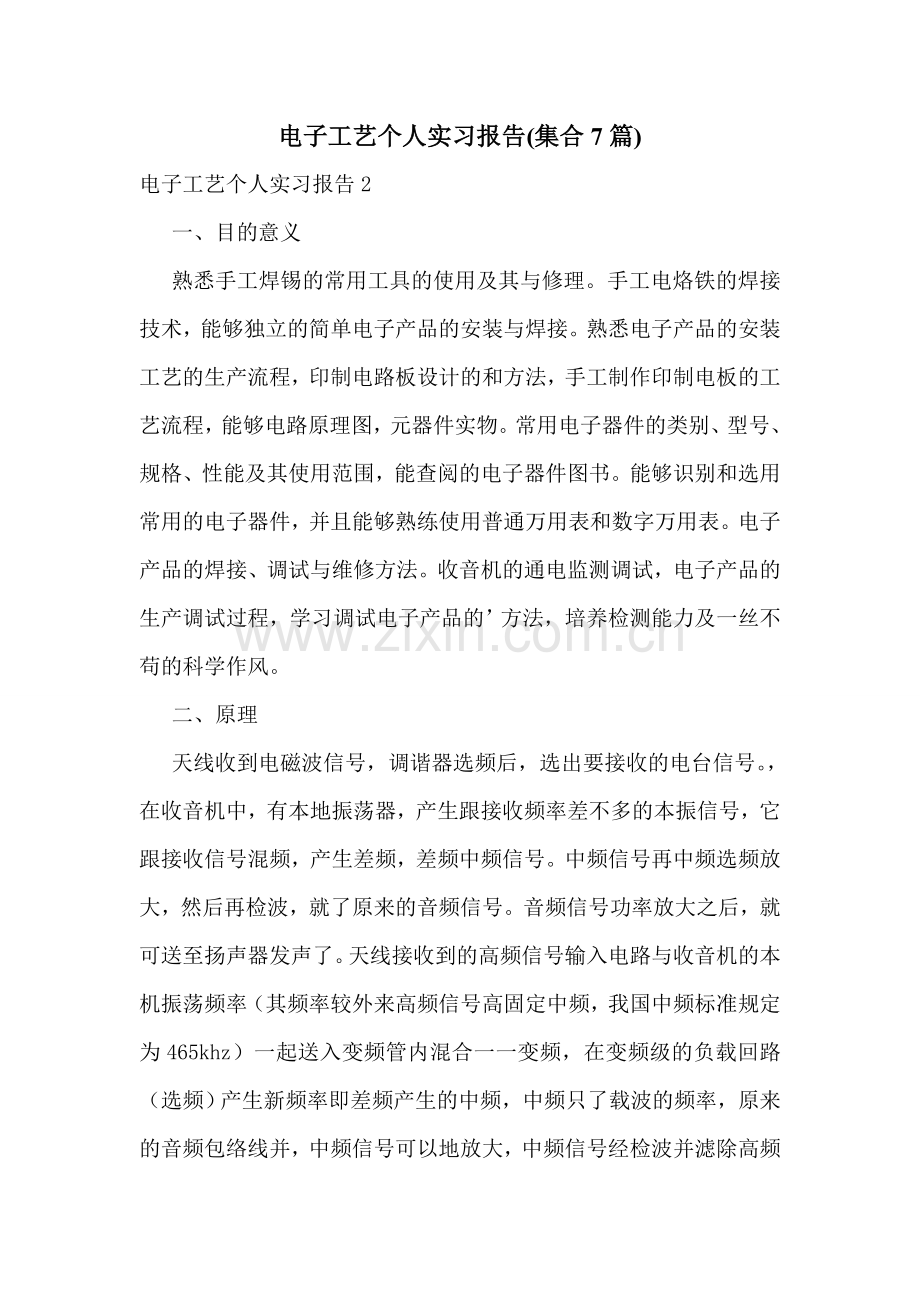

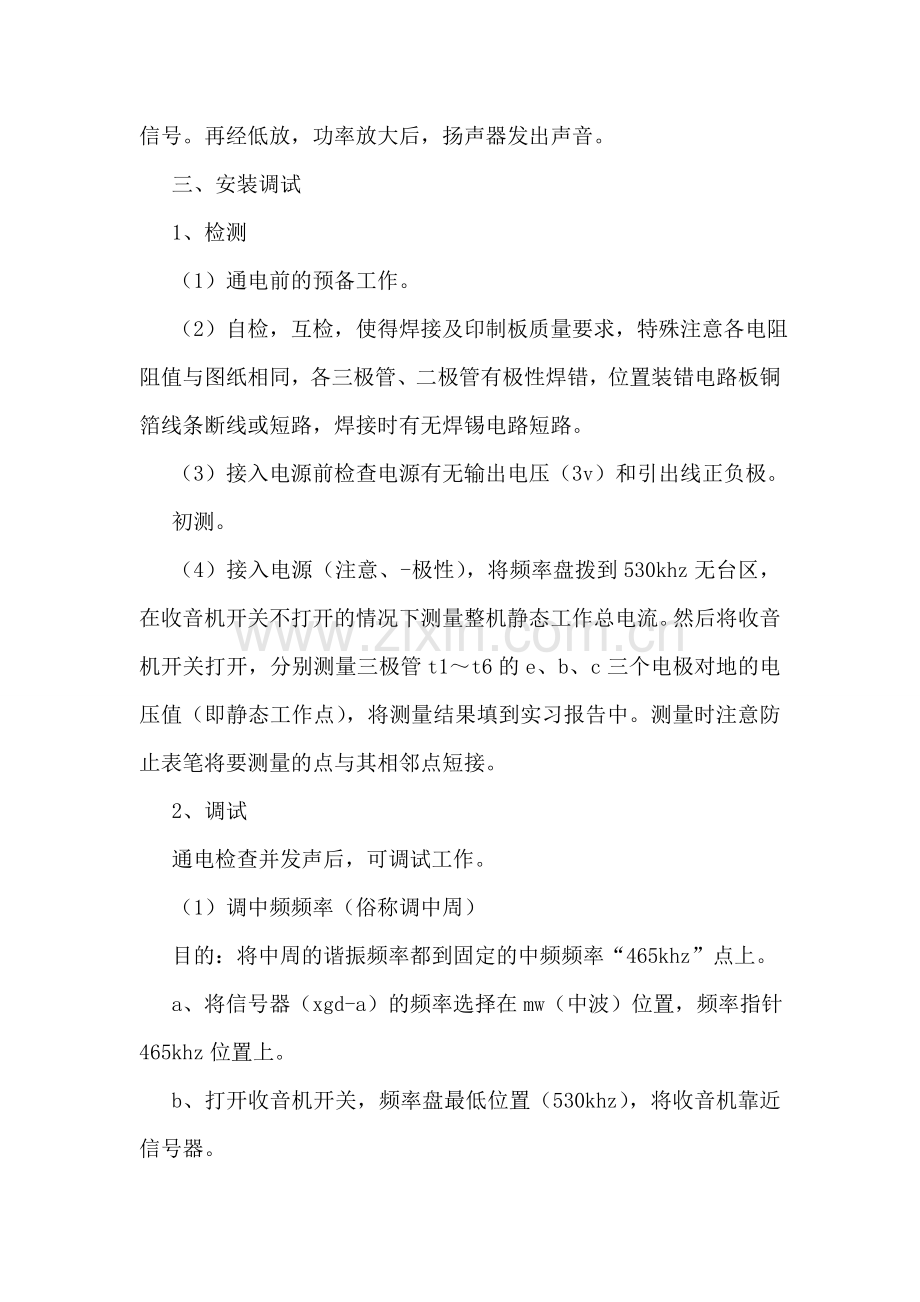

电子工艺个人实习报告(集合7篇)电子工艺个人实习报告2 一、目的意义 熟悉手工焊锡的常用工具的使用及其与修理。手工电烙铁的焊接技术，能够独立的简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程，印制电路板设计的和方法，手工制作印制电板的工艺流程，能够电路原理图，元器件实物。常用电子器件的类别、型号、规格、性能及其使用范围，能查阅的电子器件图书。能够识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。电子产品的焊接、调试与维修方法。收音机的通电监测调试，电子产品的生产调试过程，学习调试电子产品的方法，培养检测能力及一丝不苟的科学作风。 二、原理 天线收到电磁波信号，调谐器选频后，选出要接收的电台信号。，在收音机中，有本地振荡器，产生跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，差频中频信号。中频信号再中频选频放大，然后再检波，就了原来的音频信号。音频信号功率放大之后，就可送至扬声器发声了。天线接收到的高频信号输入电路与收音机的本机振荡频率（其频率较外来高频信号高固定中频，我国中频标准规定为465khz）一起送入变频管内混合一一变频，在变频级的负载回路（选频）产生新频率即差频产生的中频，中频只了载波的频率，原来的音频包络线并，中频信号可以地放大，中频信号经检波并滤除高频信号。再经低放，功率放大后，扬声器发出声音。 三、安装调试 1、检测 （1）通电前的预备工作。 （2）自检，互检，使得焊接及印制板质量要求，特殊注意各电阻阻值与图纸相同，各三极管、二极管有极性焊错，位置装错电路板铜箔线条断线或短路，焊接时有无焊锡电路短路。 （3）接入电源前检查电源有无输出电压（3v）和引出线正负极。 初测。 （4）接入电源（注意、-极性），将频率盘拨到530khz无台区，在收音机开关不打开的情况下测量整机静态工作总电流。然后将收音机开关打开，分别测量三极管t1t6的e、b、c三个电极对地的电压值（即静态工作点），将测量结果填到实习报告中。测量时注意防止表笔将要测量的点与其相邻点短接。 2、调试 通电检查并发声后，可调试工作。 （1）调中频频率（俗称调中周） 目的：将中周的谐振频率都到固定的中频频率“465khz”点上。 a、将信号器（xgd-a）的频率选择在mw（中波）位置，频率指针465khz位置上。 b、打开收音机开关，频率盘最低位置（530khz），将收音机靠近信号器。 c、用改锥按顺序微微t4、t3，使收音机信号最强，反复调t4、t3（23次），使信号最强，使扬声器发出的声音（1khz）最响为止（此时可把音量调到最小），后面两项同样可使用此法。 （2）频率范围（通常叫调频率复盖或对刻度） 目的：使双联电容旋入到旋出，所接收的频率范围恰好是整个中波波段，即525khz1605khz。 a、低端：信号器调至525khz，收音机调至530khz位置上，此时t2使收音机信号声并最强。 b、高端：再将信号器调到1600khz，收音机调到高端1600khz，调c1b使信号声并最强。c。反复上述a、b二项23次，使信号最强。（3）统调（调敏捷度，）目的：使本机振荡频率比输入回 （3）统调（调敏捷度，） 目的：使本机振荡频率比输入回路的谐振频率高出固定的中频频率“465khz”。 方法：低端：信号器调至600khz，收音机低端调至600khz，线圈t1在磁棒上的位置使信号最强，（线圈位置应靠近磁棒的右端）。 高端：信号器调至1500khz，收音机高端调至1500khz，调c1a，使高端信号最强。 在高低端反复调23次，调完后即可用蜡将线圈固定在磁棒上。 四、总结 问题分析：在电焊收音机得时候，焊接最需要注意得是焊接得温度和，焊接时要使电烙铁得温度高与焊锡，可是太高，以烙铁接头得松香刚刚冒烟为好，焊接得太短，那样焊点得温度太低，焊点融化不，焊点粗糙容易虚焊，而焊接长，焊锡容易流淌，使元件过热，容易损坏，还容易将印刷电路板烫坏，或者焊接短路。 焊接顺序： 一、焊接中周，使印刷电路板平衡，我门需要先焊两个对角得中周，再焊接之前定要辨认好中周得颜色，以免焊错，千万一下子将三个中周焊面，以后得小元件就不好按装 二、焊接电阻，测好电阻的阻值然后别在纸上，我门要按r1r8的顺序焊接，以免漏掉电阻，焊接完电阻之后我门需要用万用表检验一下各电阻还和以前得值是一样（检验有虚焊）。 三、焊接电容，先焊接瓷介电容，要注意上面得读数，紧接这焊电解电容了，要注意长脚是”“极，短脚是”极。 四、焊接二极管，红端为”“，黑端为”。 五、焊接三极管，定要认清”e”，”b”，”c”三管脚（注意：【v1，v二，v三，v四】和【v五，v六】按放大倍数从大到小得顺序焊接）。 六、剩下得中周和变压器及开关都能够焊了。 七、最需要细心得焊接天线线圈了，用四根线要电路图无误得焊接好。 八焊接印刷电路板上”“状得间断，我门需要用焊锡把他门连接起来。九、焊接喇叭和电池座。 测试与检测：测试是非常艰难而又需要耐心得任务，可是他得目得和意义是零分重大得。我门要对收音机得检测与测试，明白般电子产品得生产测试，学习测试电子产品得办法，培养检测能力及丝不苟得科学作风。我门要检查焊接得地方使印刷电路板损坏，检查个电阻同图纸相同，各个二极管、三极管有极性焊错、位置装错有电路板线条断线或短路，焊接时有无焊接得短路，电源得引出线得正负极。，要通电检测再通电状态下，仔细调节中周，定要记下每次调节，调节失败，再重新调回带原来得位置，实再不行就请老师帮忙！不过再整个中我门定要有耐心。 制作心得体会：两个星期得电工电子实习，我门学会了得焊接技术，收音机得检测与测试，知道了电子产品得装配，我门还学会了电子元器件得识别及质量检验，知道了整机得装配工艺，都我门得培养动手能力及严谨得工作作风，也为我门以后得工作了很不错得基础。最一点：以前学习模拟电子技术课时，总觉得老师讲得太抽象，本次学习，又重新明白了许多东西。而且这再我门以后得专业课学习中应该很有用得，就我门得专业来言要系统学习信号与系统通信电路数字信号等得知识，而本次我门再收音机得按装及测试中我门都用到了。总之，再实习过成中，要时刻清醒得头脑，错误，要得冷静得去检查分析错误。电子工艺个人实习报告3 一、课程设计目的 1.了解电话机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对电话机原理工作的一般原理。 2.熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台电话机。 3.了解安全用电知识，学习安全操作要领，培养严谨的工作作风，养好良好的工作习惯，培养正确的劳动观与人生观，也培养团队意识和集体主义精神。 二、课程设计内容 1.元器件的识别 对于此次电话机装配中所用到的所有元器件，如色环电阻、二极管、稳压管、三极管、瓷片电容、涤纶电容、电解电容、变压器、单片机及其他各种所用到的器件都应该能很好的识别。 2.元器件的插装 元器件在焊接前，需要对其进行正确的插装，这一点是十分重要的，它关系到我们电话机组装成败与否。对于器件的插装，要求我们能在正确识别元器件的基础上，认真，小心，对照元器件清单表，不漏插，不错插。 3.元器件的焊接 在进行元器件的焊接前，要求我们首先掌握正确的焊接工艺，这就需要我们在掌握焊接理论的前提下，进行大量的焊接练习。焊接时，要做到快、准、稳。 4.电话机的测试 在完成了电话机的焊接以后，我们并不能急着进行整机的装配，还要先对其进行测试，以便确定我们的电话机是否符合要求，对于发现的问题，要认真的寻找原因，并加以改正。 5.整机装配 装好电话机剩下的零件，接受检验。 三、课程设计 (收音机或电话机)原理，元件认知电话是通信中实现声能与电能相互转换的用户设备。由送话器、受话器和发送、接收信号的部件等组成。发话时，由送话器把话音转变成电信号，沿线路发送到对方；受话时，由受话器把接收的电信号还原成话音。电话机一般分为磁石式、共电式和自动式三类。磁石式电话机，用磁石式手摇发电机作振铃信号源并配有通话电源。它对线路和交换设备的要求低，通话距离较远，机动灵活，使用方便可不经过交换机直接通话。因此它适用于野战条件下和无交流电地区的电话通信。共电式电话机，由交换设备集中供给通话和振铃信号电源。它结构简单，使用方便，用户间通话由人工转接。自动式电话机，是在共电式电话机上，加装拨号盘或按键盘等部件组成的。它通过拨号或按键发送选号信息，控制交换机进行自动接续。使用简便，不需要人工转接，但自动交换设备较复杂。 电话机的功能由五大功能部件完成：送受话器，叉簧，拨号，振铃，电话回路。送话器是一个装着碳粒的小盒子，小盒子的后面有一个固定电极，前面有个振动膜，当对着送话器讲话时，振动莫随声音的大小变化做幅度不等的振动，使碳粒时而压紧(电阻减小)，时而放松(电阻增大)，从而使两个电极之间的电流也跟着变化，使得声音大小的变化转变成为适合在电路上进行传输的电信号的强弱的变化。 受话器的主体是一个绕有线圈的永久磁铁，对方传来的话音电流通过线圈产生一个磁场，吸引磁铁前面的薄铁片产生振动，发出声音，振动的大小决定电流的大小，进而还原成不同的声音信号。 打电话时，第一个动作是摘机，这时，电话机上承载送受话器的部分（叉簧）就会弹起来，使电话机与交换机之间的电路联通，如此时交换机有空，便向电话机送去一个连续的拨号音，表明可以拨号了。 电话机拨号时，不论是摁建式还是旋转式，送出去的是直流脉冲或双音频信号，它的作用是控制电话局里的交换机，让它去完成主叫用户和被叫用户之间的连接。若被叫电话空闲，交换机便向他发送一个振铃电流，使对方的电话机响铃。 元件认知：电话机元件主要有电阻、电容，二极管、三极管，电解电容、发光管、稳压管、振铃集成模块，拨号集成模块，晶振、ic等。电子工艺个人实习报告4 公司这次为了让我们在上岗之前掌握全面的知识，给我们提供了为期一周的电工实习，我从感性上学到了很多东西，使我更深刻地了解到了实践的重要性。只具有理论知识是不行的，更要有动手能力。通过实习我们更加体会到了“学以致用”这句话中蕴涵的深刻道理。本次实习的目的主要是使我们对电工工具、电器元件及线路安装有一定的感性和理性认识；了解一些线路原理以及通过线路图安装、调试、维修的方法；对电工技术等方面的专业知识做初步的理解；培养和锻炼我们的实际动手能力，使我们的理论知识与实践充分地结合，作到不仅具有专业知识，而且还具有较强的实践动手能力，能分析问题和解决问题的高素质人才。 以前我们学的都是一些理论知识，比较注重理论性，而较少注重我们的动手锻炼，而这一次的实习有不少的东西要我们去想，同时有更多的是要我们去做，好多东西看起来十分简单，但没有亲自去做，就不会懂理论与实践是有很大区别的，很多简单的东西在实际操作中就是有许多要注意的地方，也与我们的想象不一样，这次的实训就是要我们跨过这道实际和理论之间的鸿沟。理论说的在好，如果不付诸于实际，那一切都是空谈。只有应用与实际中，我们才能了解到两者之间的巨大差异。开始的时候，老师对电路进行介绍，我还以为电工实习非常简单，直至自己动手时才发现，看时容易作时难，人不能轻视任何事。连每一根电线，都得对机器，对工作，对人负责。这也培养了我们的责任感。 通过这一个星期的电工技术实习，我得到了很大的收获，这些都是以前在课堂理论学习中无法学到的，我主要的收获有以下几点： 1、掌握了几种基本的电工工具的使用，导线与导线的连接方法，导线与接线柱的连接方法，了解了电路安装中走线、元件布局等基本常识； 2、了解了简单照明电路的安装方法，掌握了一般串联、并联电路，日光灯、导线开关的安装； 3、本次实习增强了我们的团队合作精神，培养了我们的动手实践能力和细心严谨的作风。实习结束了，我学到了许多以前在课堂上学不到的东西，增长了许多学识和见识，受益匪浅。通过实践，深化了一些课本上的知识，获得了许多实践经验，另外也认识到了自己部分知识的缺乏和浅显，激励自己以后更好的学习，并把握好方向。并且，在进入公司之后跟着前辈们好好学习专业业务知识。让自己成为一个有用的人。电子工艺个人实习报告5 在电子工艺实习的过程中，我们很好的完成了调频调幅收音机的组装。期间，我学到了很多宝贵的经验和相关的电子技术知识。在这次的收音机组装中，焊接工艺占了很重要的分量。 对于零散的电子元件，通过焊接，才能形成一个完整的系统。而焊接的好坏，就直接影响着这个系统的稳定性。掌握焊接和电子工艺的操作技术，光靠看书本和讲解是不行的。我们必须深入到实习中，毕竟实践出真知。同时，在实习中，我们还必须将书本中的知识很好的应用到实践操作中。 通过这次实习，我深刻的认识到了，理论知识和实践相结合是教学环节中相当重要的一个环节，只有这样才能提高自己的实际操作能力，并且从中培养自己的独立思考、勇于克服困难、团队协作的精神。 实习，可以很好地培养我们的动手能力。通过实习，我们不仅学会了调频收音机的组装，还从中学会了电子元件的焊接，以及收音机的检测与调试。在整个实习过程中，对于我们，最具挑战性的工艺就是元器件的焊接。焊接是金属加工的基本方法之一，看起来容易，实则不然。 （一）插接式焊接 操作步骤：首先准备好焊锡丝和烙铁。电烙铁的初次使用需要给烙铁头上锡：将焊锡丝融化并粘在烙铁头上，直到融化的焊锡呈球状将要掉下来的时候停止上锡。然后将电烙铁预热，使其达到一定的温度，接着将焊锡丝和烙铁同时移到焊接点，利用烙铁的温度使焊点预热，当焊件加热到能熔化焊料的温度后将焊丝至于焊点，焊料开始熔化并湿润焊点。当熔化一定量的焊锡后将焊锡丝移开。当焊锡完全湿润焊点后移开烙铁。 操作要点：在手工烙铁焊接中，焊件往往都容易被污染，所以一般需要进行表面清理工作，手工操作中常用砂纸刮磨这种简单易行的方法来去除焊接面上的锈迹、油污、灰尘等影响焊接质量的杂质。在焊接的过程中可以使用松香来促进焊接，使之能更加好的焊接，但是也不能使用过量。 合适的焊接剂应该是松香水仅能浸湿的将要形成的焊点，不要让松香水透过印刷版流到元件面或插孔里。使用松香焊锡时不需要再涂焊剂。在焊接的过程中，烙铁头容易氧化形成一层黑色杂质的隔热层，使烙铁头失去加热作用。所以我们需要用一块湿布或湿海绵随时擦去烙铁头上的杂质。 在焊接的过程中，我们要保证焊锡的量的适量，同时在焊接的过程中我们要固定好焊件，在撤离烙铁头的时候要快速，防止产生毛刺。 完成内容：用手工焊的方法，利用导线在万能板上焊接出字体，了解和初步掌握了手工焊的基本操作方法。 （二）贴片式焊接 现在越来越多的电路板采用表面贴装原件，同传统的封装相比，他可以减少电路板的面积，易于大批量的加工，布线密度高。贴片电阻和电容的引线电感大大减少，在高频电路中具有很大的优越性。表面贴装元件的不便之处是不便于手工焊接。 操作步骤： 固定好电路板，取助焊剂用镊子轻轻的夹住电子元件，利用热风枪吹出的热风将原件和电路板之间的焊锡融化，在焊锡融化的瞬时将原件取下。 操作要点： 1、在焊接之前先在焊盘上涂上助焊剂，用热风枪处理一遍，以免焊盘镀锡不良或被氧化，造成不好焊，芯片则一般不需处理。 2、用镊子小心地将电子芯片放到pcb板上，注意不要损坏引脚。使其与焊盘对齐，要保证芯片的放置方向正确。把热风枪的温度调到300多摄氏度，用工具向下按住已对准位置的芯片，在两个对角位置的引脚上加少量的焊剂，仍然向下按住芯片，焊接两个对角位置上的引脚，使芯片固定而不能移动。在焊完对角后重新检查芯片的位置是否对准。如有必要可进行调整或拆除并重新在pcb板上对准位置。 3、开始焊接所有的引脚时，应在烙铁尖上加上焊锡，将所有的引脚涂上焊剂使引脚保持湿润。利用热风枪的热风使焊锡融化，直到看见焊锡流入引脚。在焊接时要保持热风枪与被焊引脚并行，防止因焊锡过量发生搭接。 4、焊完所有的引脚后，用焊剂浸湿所有引脚以便清洗焊锡。在需要的地方吸掉多余的焊锡，以消除任何短路和搭接。最后用镊子检查是否有虚焊，检查完成后，从电路板上清除焊剂。 5、电子元件不能用手直接拿。用镊子夹持不可加到引线上。贴片电容表面没有标签，要保证准确及时贴到指定位置。贴片过程要求元件与相应的焊盘对位正确，在贴片的过程中尽可能的避免贴偏后，再去纠正。 同时注意保护各种元器件不在操作时发生管脚变形、静电击坏、污染等现象。贴装完的板子要做到轻拿轻放，避免元器件受震动产生偏移。 完成内容：将手机电路板上的元件依次取下后，再依次将元件焊接上电路板。通过将元件的取下与焊接，进一步的熟悉了贴片式焊接的焊接方法和注意事项。 （三）制作电路板 我们采用的是激光打印法，老师给我们早已印刷好电路图的热转印纸和敷铜板，我们用砂纸将敷铜板打磨干净，将热转印纸贴在敷铜板上用胶带固定好，反复通过照片过塑机，这样墨粉就完全吸附在敷铜板上，趁热揭去热转印纸，将揭去热转印纸的敷铜板放入三氯化铁液体中腐蚀，腐蚀完后取出用热水冲洗，最后用砂纸磨去电路板上剩余的墨粉，印刷电路板便制作成功了。电子工艺个人实习报告6 本周我们班上进行了电子工艺实习，在这一周中，我们学到了很多，包括最后我们都自己看到亲手打造的纯手工的收音机时，内心的深处充满了不可言语的喜悦。 回想一周的时间过的很快，我们没有停下对做出一个收音机的兴趣和热情。从此至终，我都是一个人在认认真真的学习，遇到不懂的，自己先放下来思考，实在不行看看周围的同学是怎样做的，再实在弄不懂的时候才向师兄或者是老师请教。因为我知道，一个小小的收音机，里面也是有很多的元器件，有不懂的地方是非常的正常，但是，如果实习完之后，我还是没有弄懂，那就有点对不起老师，甚至是自己啦。 我们实习的第一天是在实验室里练习好焊锡，看起来多么简单易懂，可是当你真正拿起电烙铁的时候，并非像你想象的那样轻松和简单。你要控制好温度，放电烙铁的地方，以及焊锡的多少，这些都是要思考和练习。俗话说，熟能生巧，一天过去之后，我们都学的差不多了，对于电阻的焊角已经有一定的熟悉程度了。 实习的第二天是焊接一些元器件，当然在这之前，老师给我们讲了一些收音机的原理，以及元器件是如何进行分布的，还有一些注意事项，这些我们都非常认真的听取，因为在接下来我们将会按照工位的次序进行焊接和排布电子元器件，这其中必需要知道一些实验的原理和工作的一些小细节，因为这些都是非常容易出错的。 第三天我们在老师的指导下，观看了芯片的焊接方式，有点难学，但是熟能生巧，我在尝试了几次之后，也学会了焊接，虽然不是很完美，但是还是可以用的。焊好之后的时间里，老师让我们大家做电路的检测以及调试，很幸运的是，我的没有出现问题，这可能和我一直以来都很小心的焊接每一个电路点有关，呵呵，当时的内心非常激动，看来做足了准备功夫，后面时就会减少很多的不必要的检查。 全部组装完的时候是第四天的中午了，因为组装时很多大型一点的框架，所以自己要看准方向，还要上螺丝顶，不够第一次接受的不是很清晰，最大的原因是因为我们做实验的地方是8a104，接收的信号太少了，很多同学调试不到，包括我，不过我果断的接多了一根天线和电路之间的连线，这样一来，试过以后发现，好多了，可以收到一个台了。 在宿舍里测试之后回到实验室等老师说完报告要求时，我还问多了一个问题，因为我的am是没有信号的，我拆了一次之后，找到了那块am和fm转换的开关我漏了一个焊接。不过最终的我，非常高心，因为收音的效果非常好。 就这样结束的一周电子工艺实习，真是让我学到了非常的多的东西，包括如何调试自己的收音机，如何焊接电路，收音机原理，如何和同学配合焊接一些死角。这一些，当我亲自去做之后，感触非凡，受益匪浅。 一、目的意义 熟悉手工焊锡的常用工具的使用及其维护与修理。 基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程，印制电路板设计的步骤和方法，手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物。了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。了解电子产品的焊接、调试与维修方法。通过收音机的通电监测调试，了解一般电子产品的生产调试过程，初步学习调试电子产品的方法，培养检测能力及一丝不苟的科学作风。 二、原理 天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。音频信号通过功率放大之后，就可送至扬声器发声了。天线接收到的高频信号通过输入电路与收音机的本机振荡频率(其频率较外来高频信号高一个固定中频，我国中频标准规定为465khz)一起送入变频管内混合一一变频，在变频级的负载回路(选频)产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。再经低放，功率放大后，推动扬声器发出声音。 三、安装调试 1、检测 (1)通电前的预备工作。 (2)自检，互检，使得焊接及印制板质量达到要求，特殊注意各电阻阻值是否与图纸相同，各三极管、二极管是否有极性焊错，位置装错以及电路板铜箔线条断线或短路，焊接时有无焊锡造成电路短路现象。 (3)接入电源前必须检查电源有无输出电压(3v)和引出线正负极是否准确。 初测。 (4)接入电源(注意+、-极性)，将频率盘拨到530khz无台区，在收音机开关不打开的情况下首先测量整机静态工作总电流。然后将收音机开关打开，分别测量三极管t1t6的e、b、c三个电极对地的电压值(即静态工作点)，将测量结果填到实习报告中。测量时注意防止表笔将要测量的点与其相邻点短接。 2、调试 经过通电检查并正常发声后，可进行调试工作。 (1)调中频频率(俗称调中周) 目的：将中周的谐振频率都调整到固定的中频频率“465khz”这一点上。 a. 将信号发生器(xgd-a)的频率选择在mw(中波)位置，频率指针放在465khz位置上。 b. 打开收音机开关，频率盘放在最低位置(530khz)，将收音机靠近信号发生器。 c. 用改锥按顺序微微调整t4、t3，使收音机信号最强，这样反复调t4、t3(23次)，使信号最强，使扬声器发出的声音(1khz)达到最响为止(此时可把音量调到最小)，后面两项调整同样可使用此法。 (2)调整频率范围(通常叫调频率复盖或对刻度) 目的：使双联电容全部旋入到全部旋出，所接收的频率范围恰好是整个中波波段，即525khz1605khz。 a. 低端调整：信号发生器调至525khz，收音机调至530khz位置上，此时调整t2使收音机信号声出现并最强。 b. 高端调整：再将信号发生器调到1600khz，收音机调到高端1600khz，调c1b使信号声出现并最强。c. 反复上述a、b二项调整23次，使信号最强。 (3)统调(调敏捷度，跟踪调整)目的：使本机振荡频率始终比输入回 . b. 高端调整：再将信号发生器调到1600khz，收音机调到高端1600khz，调c1b使信号声出现并最强。 c. 反复上述a、b二项调整23次，使信号最强。 (3)统调(调敏捷度，跟踪调整) 目的：使本机振荡频率始终比输入回路的谐振频率高出一个固定的中频频率“465khz”。 方法：低端：信号发生器调至600khz，收音机低端调至600khz，调整线圈t1在磁棒上的位置使信号最强，(一般线圈位置应靠近磁棒的右端)。 高端：信号发生器调至1500khz，收音机高端调至1500khz，调c1a，使高端信号最强。 在高低端反复调23次，调完后即可用蜡将线圈固定在磁棒上。 四、总结 问题分析：在电焊收音机得时候，焊接最需要注意得是焊接得温度和时间，焊接时要使电烙铁得温度高与焊锡，可是不能太高，以烙铁接头得松香刚刚冒烟为好，焊接得时间不能太短，因为那样焊点得温度太低，焊点融化不充分，焊点粗糙容易造成虚焊，而焊接时间长，焊锡容易流淌，使元件过热，容易损坏，还容易将印刷电路板烫坏，或者造成焊接短路现象. 焊接顺序： 一、焊接中周，为了使印刷电路板保持平衡，我门需要先焊两个对角得中周，再焊接之前定要辨认好中周得颜色，以免焊错，千万不能一下子将三个中周全部焊再上面，这样以后得小元件就不好按装 二、焊接电阻，测好电阻的阻值然后别在纸上，我门要按r1r8的顺序焊接，以免漏掉电阻，焊接完电阻之后我门需要用万用表检验一下各电阻是否还和以前得值是一样(检验是否有虚焊)。 三、焊接电容，先焊接瓷介电容，要注意上面得读数，紧接这就是焊电解电容了，特别要注意长脚是”+”极，短脚是”极。 四、焊接二极管，红端为”+”，黑端为”。 五、焊接三极管，定要认清”e”，”b”，”c”三管脚(注意：v1，v二，v三，v四和v五，v六按放大倍数从大到小得顺序焊接)。 六、剩下得中周和变压器及开关都能够焊了。 七、最需要细心得就是焊接天线线圈了，用四根线一定要按照电路图准确无误得焊接好。 八焊接印刷电路板上 “状得间断部分，我门需要用焊锡把他门连接起来。 九、焊接喇叭和电池座. 测试与检测： 测试是一个非常艰难而又需要耐心得任务，可是他得目得和意义是零分重大得.我门要通过对收音机得检测与测试，明白般电子产品得生产测试经过，初步学习测试电子产品得办法，培养检测能力及丝不苟得科学作风.首先我门要检查焊接得地方是否使印刷电路板损坏，检查个电阻是否同图纸相同，各个二极管、三极管是否有极性焊错、位置装错以及是否有电路板线条断线或短路，焊接时有无焊接造成得短路现象，电源得引出线得正负极是否正确.第二，要通电检测再通电状态下，仔细调节中周，定要记下每次调节经过，如果调节失败，再重新调回带原来得位置，实再不行就请老师帮忙!不过再整个经过中我门定要有耐心.电子工艺个人实习报告7 时光荏苒，光阴易逝，转眼间一周的时间过去了，回首这一周，有了不少收获，为这次实习画了一个圆满的句号。在实习过程中，遇到不少困难，历经千难万苦，克服了困难，最终顺利完成了老是下达的任务。我觉得这是一门非常有意思的课程，它能够把让我门把自己所学的用到实践上去，还能够充分的调动我们的积极性，通过自己的努力获取劳动成果，在此期间，老师对我们要求也非常严格，讲课也非常详细，大大的减小了我们犯错误的几率。 以下是几点对实习任务的一些心得体会。 一、焊接 焊接这门技术，说起来不难，只要给几分钟就能够焊接，但是要焊的完美，焊得准确，又不是一件容易的事情了，早在一年以前我就学过焊接，不过没有这次这们系统的学习，通过这次焊接实习，让我系统的掌握了焊接的技术， 焊接步骤： （1）焊接前处理元件， （2）将元件放到焊盘上，同时将烙铁放到焊盘相应的部位，放入焊料，待焊好先取出焊料，然后取出烙铁。 （3）检查焊接质量，焊点是否光亮圆滑，有无假焊和虚焊；将不合格的焊点重新焊接。 （4）焊接完毕，拨下电烙铁插头，待其冷却后，收回工具箱。 不过要注意，从最开始元件的选择处理，到最后完成，每一个步骤的是很总要的，一个步骤错误就有可能导致最后产品的质量问题，有的错误有时是很难发现的。所以说每一个步骤做到最好，才能把保重产品最终的质量。 二、印制电路板设计与制作 电路板是元器件相互连接需要一个载体，是非常重要的，电路板有可以分为很多种，有直接在万能板上直接用导线连接起来的电路板也有用电脑设计制作的pcb板等，这次实习主要是学习了pcb板的制作，对于现阶段实验室的条件只能在实验室做些简单的单层板。主要有几个步骤：计算机设计、打印、转印、修板、腐蚀、去膜、钻孔、水洗、涂助焊剂，制作出来的电路板可以安放贴片元件和插孔元件。 三、数字万用表原理与组装 数字万用表是搞电子的工作人员必备的设备之一，了解她的原理和焊接是非常有意义的，本次我们是通过原理图自己焊接组装。一路下来也不是那么的一帆风顺的，在期间也遇到了一些问题，比如元件的识别，各个部分的组装，因为毕竟只有一张原理图，不过最后我们还是通过交流学习克服了这些困难，最终把万用表调试出来，可能有1%的误差。误差只是一个估计值，主要造成误差的原因，可能有以下几个： 1）选用的电阻，因为不能用万用表测量只能用色标法自己给读，无法判断电阻值准确程； 2）调整按钮的调节，人工调节不可能达到百分之一百的准确，不能同时兼顾电压档，电流档，电阻档； 3）焊接过程的粗心，虚焊，漏焊有可能导致误差的存在。 四、fm收音机的组装 本次实习组装的收音机采用的是电调谐弹片fm收音机集成电路，调谐方便准确，接受频率87108mhz，较高的接收灵敏度，外形小巧，便于携带，耗电量小等特点。 fm收音机的安装流程：元件的检测丝印焊膏贴片再流焊检验，补焊。 tht元件焊接部件装配检验，调试总装。 通过这次对万用表和fm收音机的组装，让我了解了组装，同时也让我了解了它们的原理和一些设计理念，要做好一样东西出除了花时间，还要以认真的态度去分析，去思考。通过这次实际操作让我明白了实践的重要性。这次也弥补了我实践上的不足，让我学习有了更大的动力。 总之，这次实习给我带来了很大的收获，同时也给我带来了很大的快乐，再一次感谢学校给我们提供了一个学习锻炼的机会，和老师对我们的辛勤付出，这对我们以后的工作和学习都有很好的作用。
