各规范钢结构防腐规定.pdf

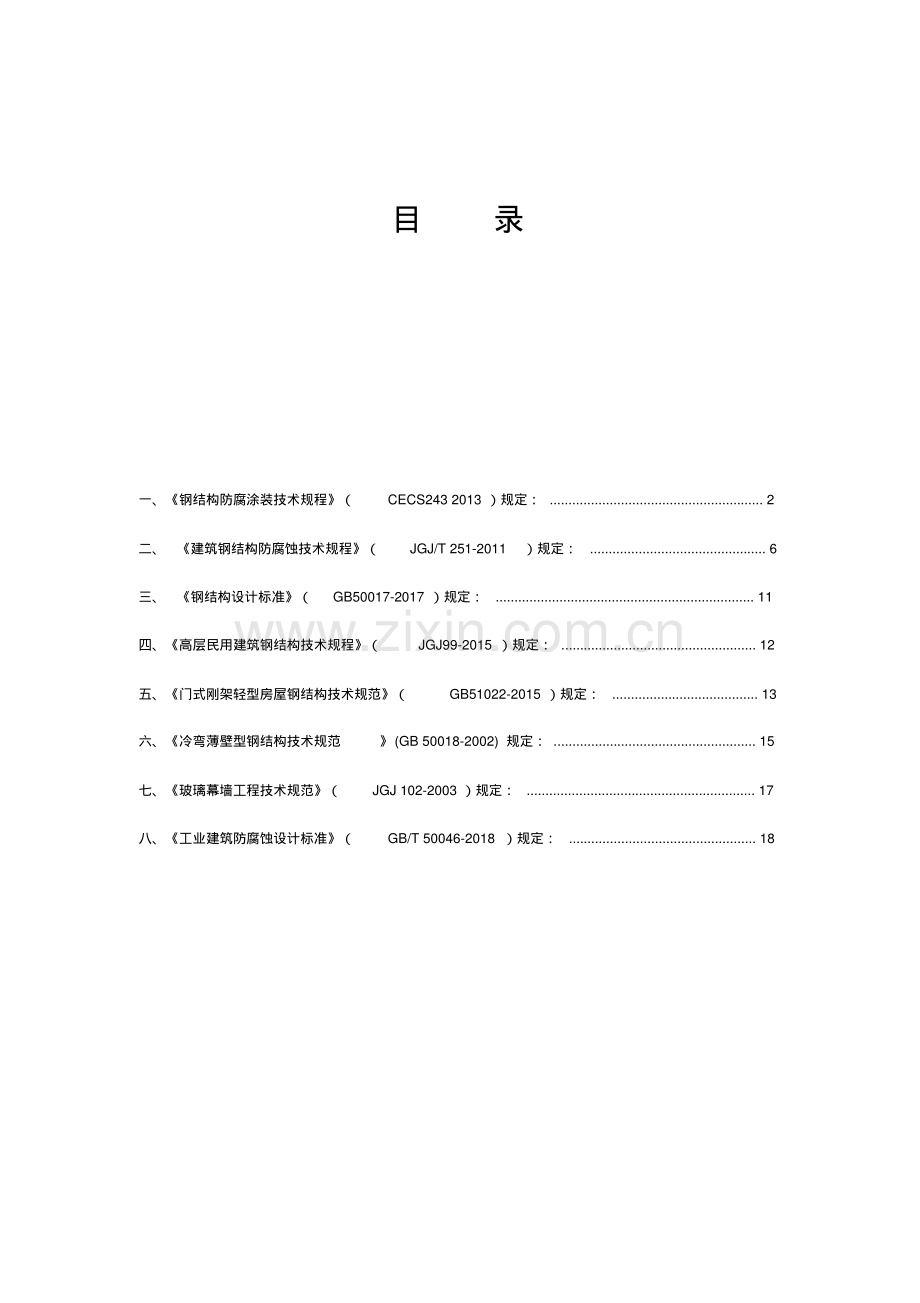

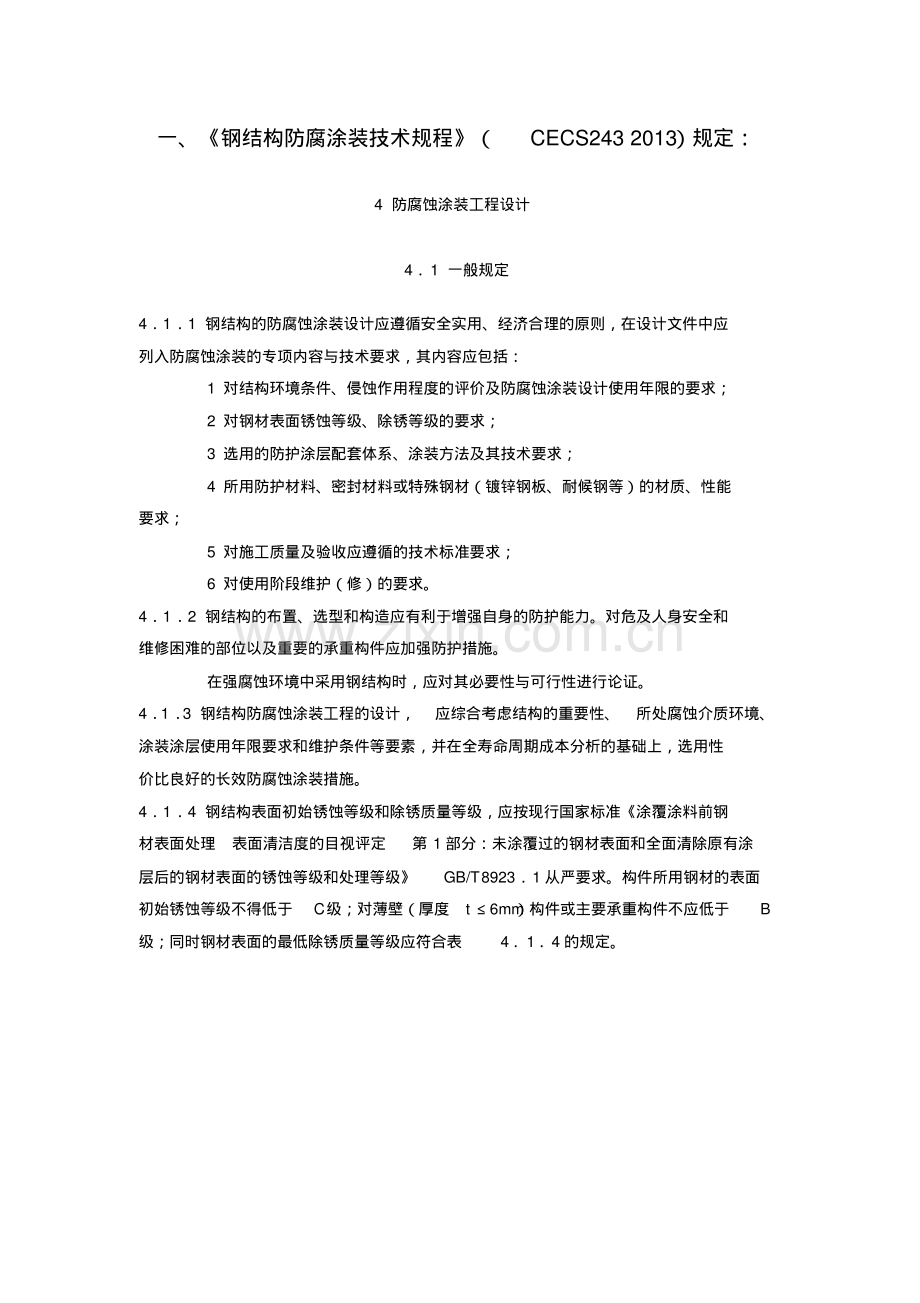

目录一、钢结构防腐涂装技术规程（CECS243 2013）规定：.2 二、建筑钢结构防腐蚀技术规程（JGJ/T 251-2011）规定：.6 三、钢结构设计标准（GB50017-2017）规定：.11 四、高层民用建筑钢结构技术规程（JGJ99-2015）规定：.12 五、门式刚架轻型房屋钢结构技术规范（GB51022-2015）规定：.13 六、冷弯薄壁型钢结构技术规范(GB 50018-2002)规定：.15 七、玻璃幕墙工程技术规范（JGJ 102-2003）规定：.17 八、工业建筑防腐蚀设计标准（GB/T 50046-2018）规定：.18 一、钢结构防腐涂装技术规程（CECS243 2013）规定：4 防腐蚀涂装工程设计41 一般规定411 钢结构的防腐蚀涂装设计应遵循安全实用、经济合理的原则，在设计文件中应列入防腐蚀涂装的专项内容与技术要求，其内容应包括：1 对结构环境条件、侵蚀作用程度的评价及防腐蚀涂装设计使用年限的要求；2 对钢材表面锈蚀等级、除锈等级的要求；3 选用的防护涂层配套体系、涂装方法及其技术要求；4 所用防护材料、密封材料或特殊钢材（镀锌钢板、耐候钢等）的材质、性能要求；5 对施工质量及验收应遵循的技术标准要求；6 对使用阶段维护（修）的要求。412 钢结构的布置、选型和构造应有利于增强自身的防护能力。对危及人身安全和维修困难的部位以及重要的承重构件应加强防护措施。在强腐蚀环境中采用钢结构时，应对其必要性与可行性进行论证。413 钢结构防腐蚀涂装工程的设计，应综合考虑结构的重要性、所处腐蚀介质环境、涂装涂层使用年限要求和维护条件等要素，并在全寿命周期成本分析的基础上，选用性价比良好的长效防腐蚀涂装措施。414 钢结构表面初始锈蚀等级和除锈质量等级，应按现行国家标准涂覆涂料前钢材表面处理表面清洁度的目视评定第 1 部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级GB/T 89231 从严要求。构件所用钢材的表面初始锈蚀等级不得低于C级；对薄壁（厚度t 6mm）构件或主要承重构件不应低于B级；同时钢材表面的最低除锈质量等级应符合表414 的规定。表 414 钢结构钢材基层的除锈等级涂料品种最低除锈等级富锌底涂料、乙烯磷化底涂料环氧或乙烯基脂玻璃磷片底涂料Sa2 氟碳、聚硅氧烷、聚氨酯、环氧、醇酸、丙烯酸环氧、丙烯酸聚氨酯等底涂料Sa2或 St3 喷铝及其合金Sa3 喷锌及其合金热浸镀锌Pi 注：1 新建工程重要构件的除锈等级不应低于；2 除锈后的表面粗糙度应符合现行国家标准钢结构工程施工规范 GB 50755的规定。415 涂层系统应选用合理配套的复合涂层方案。其底涂应与基层表面有较好的附着力和长效防锈性能，中涂应具有优异屏蔽功能，面涂应具有良好的耐候、耐介质性能，从而使涂层系统具有综合的优良防腐性能。常用的防腐涂层配套可按附录A选用。416 钢结构表面防护涂层的最小厚度应符合表416 的规定。表 416 钢结构表面防腐涂层的最小厚度防腐蚀涂层最小厚度（m）防护层使用年限（年）强腐蚀中腐蚀弱腐蚀280 240 200 1015 240 200 160 510 200 160 120 25 注：1 防腐蚀涂料的品种与配套，应符合本规程附录A 的规定；2 涂层厚度包括涂料层的厚度或金属层与涂料层复合的厚度；3 采用喷锌、铝及其合金时，金属层厚度不宜小于120m；采用热镀浸锌时，锌的厚度不宜小于85m；4 室外工程的涂层厚度宜增加20m 40m。417 有条件时，重要承重构件可采用热渗锌防护措施；现场需局部补作涂层防护部位，可采用冷涂锌或无机富锌涂料补涂。418 钢结构表面防火涂层不具有防腐效能时，不应将防火涂料作为防腐涂料使用，应按构件表面涂覆防锈底层涂料、防腐蚀中间层涂料，其上为防火涂料，再作防腐面层涂料的构造进行防护处理。419 外露环境或中度以上侵蚀环境中的承重钢结构宜采用耐候钢制作，同时，其外表面宜再加涂层进行防护。4110 对新设计的钢结构，不宜采用带锈涂料进行除锈涂装；对既有建筑钢结构的维修需采用带锈涂料时，宜经论证后采用。4111 对潮湿环境中（相对湿度75）或使用中很难维修的钢结构，宜适当提高其防腐蚀涂装的设防级别，并在结构设计上增加通风换气措施。对长期有高温、高湿作用的局部环境，应采取隔护、通风、排湿等措施降温、降湿。同时，建筑围护结构的设计构造还应避免钢结构构件表面因热桥影响引起结露或积潮。附录 A 常用防腐涂层配套表 A 常用防腐涂层配套续表 A续表 A注：1 涂层厚度系指干膜的厚度；2 当采用正硅酸乙酯富锌底涂料、硅酸锂富锌底涂料、硅酸钾富锌底涂料时，宜为一道；当采用环氧富锌底涂料、聚氨酯富锌底涂料、硅酸钠富锌底涂料和冷涂锌底涂料时，宜为2 道；3 钢结构设计宜优先选用环保、防锈、耐腐蚀、耐候性能优异的涂料。二、建筑钢结构防腐蚀技术规程（JGJ/T 251-2011）规定：3 设 计31 一般规定311 建筑钢结构应根据环境条件、材质、结构形式、使用要求、施工条件和维护管理条件等进行防腐蚀设计。312 大气环境对建筑钢结构长期作用下的腐蚀性等级可按表312 进行确定。表 312 大气环境对建筑钢结构长期作用下的腐蚀性等级腐蚀类型腐蚀速率（mm/a）腐蚀环境腐蚀性等级名称大气环境气体类型年平均环境相对湿度（）大气环境 无腐蚀0001 A 60 乡村大气 弱腐蚀00010025 A 6075 乡村大气B 60 城市大气 轻腐蚀0025005 A 75 乡村大气B 6075 城市大气C 60 工业大气 中腐蚀00502 B 75 城市大气C 6075 工业大气D 60 海洋大气 较强腐蚀0210 C 75 工业大气D 6075 海洋大气 强腐蚀1050 D 75 海洋大气注：1 在特殊场合与额外腐蚀负荷作用下，应将腐蚀类型提高等级；2 处于潮湿状态或不可避免结露的部位，环境相对湿度应取大于75；3 大气环境气体类型可根据本规程附录A 进行划分。313 当钢结构可能与液态腐蚀性物质或固态腐蚀性物质接触时，应采取隔离措施。314 在大气腐蚀环境下，建筑钢结构设计应符合下列规定：1 结构类型、布置和构造的选择应满足下列要求：1）应有利于提高结构自身的抗腐蚀能力；2）应能有效避免腐蚀介质在构件表面的积聚；3）应便于防护层施工和使用过程中的维护和检查。2 腐蚀性等级为、或级时，桁架、柱、主梁等重要受力构件不应采用格构式构件和冷弯薄壁型钢。3 钢结构杆件应采用实腹式或闭口截面，闭口截面端部应进行封闭；封闭截面进行热镀浸锌时，应采取开孔防爆措施。腐蚀性等级为、或级时，钢结构杆件截面不应采用由双角钢组成的T 形截面和由双槽钢组成的工形截面。4 钢结构杆件采用钢板组合时，截面的最小厚度不应小于6mm；采用闭口截面杆件时，截面的最小厚度不应小于4mm；采用角钢时，截面的最小厚度不应小于5mm。5 门式刚架构件宜采用热轧H型钢；当采用 T 型钢或钢板组合时，应采用双面连续焊缝。6 网架结构宜采用管形截面、球型节点。腐蚀性等级为、或级时，应采用焊接连接的空心球节点。当采用螺栓球节点时，杆件与螺栓球的接缝应采用密封材料填嵌严密，多余螺栓孔应封堵。7 不同金属材料接触的部位，应采取隔离措施。8 桁架、柱、主梁等重要钢构件和闭口截面杆件的焊缝，应采用连续焊缝。角焊缝的焊脚尺寸不应小于8mm；当杆件厚度小于8mm 时，焊脚尺寸不应小于杆件厚度。加劲肋应切角，切角的尺寸应满足排水、施工维修要求。9 焊条、螺栓、垫圈、节点板等连接构件的耐腐蚀性能，不应低于主体材料。螺栓直径不应小于12mm。垫圈不应采用弹簧垫圈。螺栓、螺母和垫圈应采用热镀浸锌防护，安装后再采用与主体结构相同的防腐蚀措施。10 高强度螺栓构件连接处接触面的除锈等级，不应低于，并宜涂无机富锌涂料；连接处的缝隙，应嵌刮耐腐蚀密封膏。11 钢柱柱脚应置于混凝土基础上，基础顶面宜高出地面不小于300mm。12 当腐蚀性等级为级时，重要构件宜选用耐候钢。315 对设计使用年限不小于25 年、环境腐蚀性等级大于级且使用期间不能重新涂装的钢结构部位，其结构设计应留有适当的腐蚀裕量。钢结构的单面腐蚀裕量可按下式计算：K（1P）tl（t tl）（31 5）式中：钢结构单面腐蚀裕量（mm）；K钢结构单面平均腐蚀速率（mm/a），碳钢单面平均腐蚀速率可按本规程表312 取值，也可现场实测确定；P保护效率（），在防腐蚀保护层的设计使用年限内，保护效率可按表315 取值；tl防腐蚀保护层的设计使用年限（a）；t 钢结构的设计使用年限（a）。表 315 保护效率取值（）腐蚀性等级环境 室外95 90 85 80 70 60 室内95 95 90 85 80 70 附录 B 常用防腐蚀保护层配套表 B 常用防腐蚀保护层配套除锈等级涂层构造涂层总厚度（m）使用年限（a）底层中间层面层较强腐蚀、强腐蚀中腐蚀轻腐蚀、弱腐蚀涂料名称遍数厚度（m）涂料名称遍数厚度（m）涂料名称遍数厚度（m）Sa2或St3 醇酸底涂料2 60 醇酸面涂料2 60 120 25 3 100 160 25 510 与面层同品种的底涂料2 60 氯化橡胶、高氯化聚乙烯、氯磺化聚乙烯等面涂料2 60 120 25 2 60 3 100 160 25 510 3 100 3 100 200 25 510 1015 环氧铁红底涂料2 60 环氧云铁中间涂料1 70 2 70 200 25 510 1015 2 60 1 80 3 100 240 510 1011 15 2 60 1 70 环氧、聚氨酯、丙烯酸环氧、丙烯酸聚氨酯等面涂料2 70 200 25 510 1015 2 60 1 80 3 100 240 510 1011 15 2 60 2 120 3 100 280 1015 15 15 2 60 1 70 环氧、聚氨酯、丙烯酸环氧、丙烯酸聚氨酯等厚膜型面涂料2 150 280 1015 15 15 2 60 环氧、聚氨酯等玻璃鳞片面涂料3 260 320 15 15 15 乙烯基酯玻璃鳞片面涂料2Sa2或St3 聚氯乙烯萤丹底涂料3 100 聚氯乙烯萤丹面涂料2 60 160 510 1011 15 3 100 3 100 200 1011 15 15 2 80 聚氯乙烯含氟萤丹面涂料2 60 140 510 510 15 3 110 2 60 170 1011 15 15 3 100 3 100 200 15 15 15 富锌底涂料见表注70 环氧云铁中间涂料1 60 环氧、聚氨酯、丙烯酸环氧、丙烯酸聚氨酯等面涂料2 70 200 510 510 15 70 1 70 3 100 240 1011 15 15 70 2 110 3 100 280 15 15 15 70 1 60 环氧、聚氨酯丙烯酸环氧、丙烯酸聚氨酯等厚膜型面涂料2 150 280 15 15 15 Sa3（用于铝层）、（用于锌层）喷涂锌、铝及其合金的金属覆盖层120m，其上再涂环氧密封底涂料20m环氧云铁中间涂料1 40 环氧、聚氨酯、丙烯酸环氧、丙烯酸聚氨酯等面涂料2 60 240 1015 15 15 3 100 28015 15 15环氧、聚氨酯、丙烯酸环氧、丙烯酸聚氨酯等厚膜型面涂料1 100 280 15 15 15 注：1 涂层厚度系指干膜的厚度；2 富锌底涂料的遍数与品种有关，当采用正硅酸乙酯富锌底涂料、硅酸锂富锌底涂料、硅酸钾富锌底涂料时，宜为1 遍；当采用环氧富锌底涂料、聚氨酯富锌底涂料、硅酸钠富锌底涂料和冷涂锌底涂料时，宜为2 遍。三、钢结构设计标准（GB50017-2017）规定：182 防腐蚀设计1821 钢结构应遵循安全可靠、经济合理的原则，按下列要求进行防腐蚀设计：1 钢结构防腐蚀设计应根据建筑物的重要性、环境腐蚀条件、施工和维修条件等要求合理确定防腐蚀设计年限；2 防腐蚀设计应考虑环保节能的要求；3 钢结构除必须采取防腐蚀措施外，尚应尽量避免加速腐蚀的不良设计；4 防腐蚀设计中应考虑钢结构全寿命期内的检查、维护和大修。1822 钢结构防腐蚀设计应综合考虑环境中介质的腐蚀性、环境条件、施工和维修条件等因素，因地制宜，从下列方案中综合选择防腐蚀方案或其组合：1 防腐蚀涂料；2 各种工艺形成的锌、铝等金属保护层；3 阴极保护措施；4 耐候钢。1823 对危及人身安全和维修困难的部位，以及重要的承重结构和构件应加强防护。对处于严重腐蚀的使用环境且仅靠涂装难以有效保护的主要承重钢结构构件，宜采用耐候钢或外包混凝土。当某些次要构件的设计使用年限与主体结构的设计使用年限不相同时，次要构件应便于更换。1824 结构防腐蚀设计应符合下列规定：1 当采用型钢组合的杆件时，型钢间的空隙宽度宜满足防护层施工、检查和维修的要求；2 不同金属材料接触会加速腐蚀时，应在接触部位采用隔离措施；3 焊条、螺栓、垫圈、节点板等连接构件的耐腐蚀性能，不应低于主材材料；螺栓直径不应小于12mm。垫圈不应采用弹簧垫圈。螺栓、螺母和垫圈应采用镀锌等方法防护，安装后再采用与主体结构相同的防腐蚀方案；4 设计使用年限大于或等于25 年的建筑物，对不易维修的结构应加强防护；5 避免出现难于检查、清理和涂漆之处，以及能积留湿气和大量灰尘的死角或凹槽；闭口截面构件应沿全长和端部焊接封闭；6 柱脚在地面以下的部分应采用强度等级较低的混凝土包裹(保护层厚度不应小于 50mm)，包裹的混凝土高出室外地面不应小于150mm，室内地面不宜小于50mm，并宜采取措施防止水分残留；当柱脚底面在地面以上时，柱脚底面高出室外地面不应小于100mm，室内地面不宜小于50mm。1825 钢材表面原始锈蚀等级和钢材除锈等级标准应符合现行国家标准涂覆涂料前钢材表面处理表面清洁度的目视评定GB T 8923 的规定。1 表面原始锈蚀等级为D级的钢材不应用作结构钢；2 喷砂或抛丸用的磨料等表面处理材料应符合防腐蚀产品对表面清洁度和粗糙度的要求，并符合环保要求。1826 钢结构防腐蚀涂料的配套方案，可根据环境腐蚀条件、防腐蚀设计年限、施工和维修条件等要求设计。修补和焊缝部位的底漆应能适应表面处理的条件。1827 在钢结构设计文件中应注明防腐蚀方案，如采用涂(镀)层方案，须注明所要求的钢材除锈等级和所要用的涂料(或镀层)及涂(镀)层厚度，并注明使用单位在使用过程中对钢结构防腐蚀进行定期检查和维修的要求，建议制订防腐蚀维护计划。四、高层民用建筑钢结构技术规程（JGJ99-2015）规定：910 防锈、涂层、编号及发运9101 钢结构的除锈和涂装工作，应在质量检查部门对制作质量检验合格后进行。9102 除锈等级分为三级，并应符合表9102 的规定。表 9102 除锈质量等级9103 钢结构的防锈涂料和涂层厚度应符合设计要求，涂料应配套使用。9104 对规定的工厂内涂漆的表面，要用机械或手工方法彻底清除浮锈和浮物。9105 涂层完毕后，应在构件明显部位印制构件编号。编号应与施工图的构件编号一致，重大构件尚应标明重量、重心位置和定位标记。9106 根据设计文件要求和构件的外形尺寸、发运数量及运输情况，编制包装工艺。应采取措施防止构件变形。9107 钢结构的包装和发运，应按吊装顺序配套进行。9108 钢结构成品发运时，必须与订货单位有严格的交接手续。五、门式刚架轻型房屋钢结构技术规范（GB51022-2015）规定：123 涂 装1231 设计时应对构件的基材种类、表面除锈等级、涂层结构、涂层厚度、涂装方法、使用状况以及预期耐蚀寿命等综合考虑，提出合理的除锈方法和涂装要求。1232 钢材表面原始锈蚀等级，除锈方法与等级要求应符合现行国家标准涂覆涂料前钢材表面处理表面清洁度的目视测定第1 部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级GB T 8923 1 的规定。1233 处于弱腐蚀环境和中等腐蚀环境的承重构件，工厂制作涂装前，其表面应采用喷射或抛射除锈方法，除锈等级不应低于Sa2；现场采用手工和动力工具除锈方法，除锈等级不应低于St2。防锈漆的种类与钢材表面除锈等级要匹配，应符合表1233的规定。表 1233 钢材表面最低除锈等级1234 钢结构除锈和涂装工程应在构件制作质量经检验合格后进行。表面处理后到涂底漆的时间间隔不应超过4h，处理后的钢材表面不应有焊渣、灰尘、油污、水和毛刺等。1235 应根据环境侵蚀性分类和钢结构涂装系统的设计使用年限合理选用涂料品种。1236 当环境腐蚀作用分类为弱腐蚀和中等腐蚀时，室内外钢结构漆膜干膜总厚度分别不宜小于125m和 150m，位于室外和有特殊要求的部位，宜增加涂层厚度20m 40m，其中室内钢结构底漆厚度不宜小于50m，室外钢结构底漆厚度不宜小于 75m。1237 涂装应在适宜的温度、湿度和清洁环境中进行。涂装固化温度应符合涂料产品说明书的要求；当产品说明书无要求时，涂装固化温度为538。施工环境相对湿度大于 85时不得涂装。漆膜固化时间与环境温度、相对湿度和涂料品种有关，每道涂层涂装后，表面至少在 4h 内不得被雨淋和沾污。1238 涂层质量及厚度的检查方法应按现行国家标准漆膜附着力测定法GB 1720或色漆和清漆漆膜的划格试验GB T 9286 的规定执行，并应按构件数的1抽查，且不应少于3 件，每件检测3 处。1239 涂装完成后，构件的标志、标记和编号应清晰完整。12310 涂装工程验收应包括在中间检查和竣工验收中。124 钢结构防腐其他要求1241 宜采用易于涂装和维护的实腹式或闭口构件截面形式，闭口截面应进行封闭；当采用缀合截面的杆件时，型钢间的空隙宽度应满足涂装施工和维护的要求。1242 对于屋面檩条、墙梁、隅撑、拉条等冷弯薄壁构件，以及压型钢板，宜采用表面热浸镀锌或镀铝锌防腐。1243 采用热浸镀锌等防护措施的连接件及构件，其防腐蚀要求不应低于主体结构，安装后宜采用与主体结构相同的防腐蚀措施，连接处的缝隙，处于不低于弱腐蚀环境时，应采取封闭措施。1244 采用镀锌防腐时，室内钢构件表面双面镀锌量不应小于275gm2；室外钢构件表面双面镀锌量不应小于400gm2。1245 不同金属材料接触的部位，应采取避免接触腐蚀的隔离措施。六、冷弯薄壁型钢结构技术规范(GB 50018-2002)规定：112 防腐蚀1121 冷弯薄壁型钢结构必须采取有效的防腐蚀措施，构造上应考虑便于检查、清刷、油漆及避免积水，闭口截面构件沿全长和端部均应焊接封闭。1122 冷弯薄壁型钢结构应根据其使用条件和所处环境，选择相应的表面处理方法和防腐措施。对冷弯薄壁型钢结构的侵蚀作用分类可参见本规范表D01。1123 冷弯薄壁型钢结构应按设计要求进行表面处理，除锈方法和除锈等级应符合现行国家标准涂装前钢材表面锈蚀等级和除锈等级GB 8923 的规定。1124 冷弯薄壁型钢结构采用化学除锈方法时，应选用具备除锈、磷化、钝化两个以上功能的处理液，其质量应符合现行国家标准多功能钢铁表面处理液通用技术条件GB T 12612的规定。1125 冷弯薄壁型钢结构应根据具体情况选用下列相适应的防腐措施：1 金属保护层（表面合金化镀锌、镀铝锌等）。2 防腐涂料：1）无侵蚀性或弱侵蚀性条件下，可采用油性漆、酚醛漆或醇酸漆；2）中等侵蚀性条件下，宜采用环氧漆、环氧酯漆、过氯乙烯漆、氯化橡胶漆或氯醋漆；3）防腐涂料的底漆和面漆应相互配套。3 复合保护：1）用镀锌钢板制作的构件，涂装前应进行除油、磷化、钝化处理（或除油后涂磷化底漆）；2）表面合金化镀锌钢板、镀锌钢板（如压型钢板、瓦楞铁等）的表面不宜涂红丹防锈漆，宜涂H06-2 锌黄环氧酯底漆或其他专用涂料进行防护。1126 冷弯薄壁型钢采用的涂装材料，应具有出厂质量证明书，并应符合设计要求。涂覆方法除设计规定外，可采用手刷或机械喷涂。1127 涂料、涂装遍数、涂层厚度均应符合设计要求。当设计对涂装无明确规定时，一般宜涂45 遍，干膜总厚度室外构件应大于150m，室内构件应大于120m，允许偏差为 25m。1128 涂装时的环境温度和相对湿度应符合涂料产品说明书的要求，当产品说明书无要求时，环境温度宜在538之间，相对湿度不应大于85，构件表面有结露时不得涂装，涂装后4h 内不得淋雨。1129 冷弯薄壁型钢结构目测涂装质量应均匀、细致、无明显色差、无流挂、失光、起皱、针孔、气泡、裂纹、脱落、脏物粘附、漏涂等，必须附着良好（用划痕法或粘力计检查）。漆膜干透后，应用干膜测厚仪测出干膜厚度，做出记录，不合规定的应补涂。涂装质量不合格的应重新处理。11210 冷弯薄壁型钢结构的防腐处理应符合下列要求：1 钢材表面处理后6h 内应及时涂刷防腐涂料，以免再度生锈。2 施工图中注明不涂装的部位不得涂装，安装焊缝处应留出3050mm 暂不涂装。3 冷弯薄壁型钢结构安装就位后，应对在运输、吊装过程中漆膜脱落部位以及安装焊缝两侧未油漆部位补涂油漆，使之不低于相邻部位的防护等级。4 冷弯薄壁型钢结构外包、埋入混凝土的部位可不做涂装。5 易淋雨或积水的构件且不易再次油漆维护的部位，应采取措施密封。11211 冷弯薄壁型钢结构在使用期间应定期进行检查与维护。维护年限可根据结构的使用条件、表面处理方法、涂料品种及漆膜厚度分别按本规范表D02 采用。11212 冷弯薄壁型钢结构重新涂装的质量应符合现行国家标准钢结构工程施工质量验收规范 GB 50205的规定。七、玻璃幕墙工程技术规范（JGJ 102-2003）规定：3 材 料31 一般规定312 玻璃幕墙应选用耐气候性的材料。金属材料和金属零配件除不锈钢及耐候钢外，钢材应进行表面 热浸镀锌处理、无机富锌涂料处理或采取其他有效的防腐措施，铝合金材料应进行表面阳极氧化、电泳涂漆，粉末喷涂或氟碳漆喷涂处理。32 铝合金材料321 玻璃幕墙采用铝合金材料的牌号所对应的化学成分应符合现行国家标准变形铝及铝合金化学成分GB/T 3190 的有关规定，铝合金型材质量应符合现行国家标准铝合金建筑型材 GB/T 5237 的规定，型材尺寸允许偏差应达到高精级或超高精级。322 铝合金型材采用阳极氧化、电泳涂漆、粉末喷涂、氟碳漆喷涂进行表面处理时，应符合现行国家标准铝合金建筑型材GB/T 5237 规定的质量要求，表面处理层的厚度应满足表322 的要求。八、工业建筑防腐蚀设计标准（GB/T 50046-2018）规定：3 基本规定31 腐蚀性分级311 腐蚀性介质按其存在形态可分为气态介质、液态介质和固态介质，各种介质应按其性质、含量和环境条件划分类别，生产部位的腐蚀性介质类别，应根据生产条件确定。312 介质对建筑材料长期作用下的腐蚀性可分为强腐蚀、中腐蚀、弱腐蚀、微腐蚀四个等级；同一形态的多种介质同时作用同一部位时，腐蚀性等级应取最高者；同一介质依据不同方法判定的腐蚀性等级不同时，应取最高者。313 环境相对湿度应采用构配件所处部位的实际相对湿度；生产条件对环境相对湿度影响较小时，可采用工程所在地区的年平均相对湿度；经常处于潮湿状态或不可避免结露的部位，环境相对湿度应取大于75。314 常温下，气态介质对建筑材料的腐蚀性等级可根据介质浓度和环境湿度按表314 确定。注：素混凝土为未掺入外加剂的水泥混凝土。315 常温下，液态介质对建筑材料的腐蚀性等级应按表315 确定。注：1 表中的浓度系指质量百分比，以“”表示；2 当液态介质采用离子浓度分类时，其腐蚀性等级可按现行国家标准岩土工程勘察规范GB 50021的有关规定确定。316 常温下，固态介质(含气溶胶)对建筑材料的腐蚀性等级应按表316 确定；当固态介质有可能被溶解或易溶盐作用于室外构配件时，腐蚀性等级应按本标准第315 条确定。注：1 在 1L 水中，盐、碱类固态介质的溶解度小于2g 时为难溶，大于或等于2g 时为易溶；2 在温度 20时，盐、碱类固态介质的平衡时相对湿度小于60时为易吸湿的，大于或等于60时为难吸湿的。317 降水年均 pH值小于 50 的地区，酸雨对钢筋混凝土和钢材的腐蚀性等级宜按中腐蚀；降水年均pH值等于或大于50 的地区，酸雨对配筋混凝土和钢材的腐蚀性等级宜按弱腐蚀。318 常温下，气态介质对钢材的腐蚀以单位面积质量损失或厚度损失值作为腐蚀条件时，腐蚀性等级可按表318 确定。319 海洋性大气环境对钢材的腐蚀性等级可按表319 确定。3110 地下水、土对建筑材料的腐蚀性等级应按现行国家标准岩土工程勘察规范GB 50021确定。3111 建筑物和构筑物处于干湿交替环境中的部位应加强防护。3112 微腐蚀环境可按正常环境设计。3113 多种环境介质作用时，防护措施应满足每种介质环境单独作用下的防护能力。43 钢 结 构431 腐蚀性等级为强时，桁架、柱、主梁等重要受力构件不宜采用格构式；不应采用冷弯薄壁型钢。432 重要构件和难以维修的构件不应采用表面原始锈蚀等级为D级钢材制作，宜采用长使用年限以上的防护涂层。433 钢结构杆件截面的选择应符合下列规定：1 杆件应采用实腹式或闭口截面，闭口截面端部应进行封闭；对封闭截面杆件进行热浸镀锌时，应采取开孔防爆措施；2 腐蚀性等级为强、中时，不宜采用由双角钢组成的T 形截面或由双槽钢组成的工形截面；3 当采用型钢组合的构件时，型钢间的空隙宽度应符合防护层施工和维修的要求、并应符合现行国家标准色漆和清漆防护涂料体系对钢结构的防腐蚀保护第 3部分：设计依据 GB/T 307903 的规定。434 钢结构杆件截面的厚度宜符合下列规定：1 钢板组合的杆件，不宜小于6mm；2 闭口截面杆件，不宜小于4mm；3 角钢截面的厚度不宜小于5mm。435 门式刚架构件宜采用热轧H型钢，当采用T 型钢或钢板组合时，应采用双面连续焊缝。436 网架结构宜采用管形截面、球型节点，并应符合下列规定：1 腐蚀性等级为强、中时，应采用焊接连接的空心球节点；2 当采用螺栓球节点时，杆件与螺栓球的接缝应采用密封材料填嵌严密，多余螺栓孔应封堵。437 不同金属材料接触的部位，宜采取隔离措施。438 桁架、柱、主梁等重要钢构件和闭口截面杆件的焊缝，应采用连续焊缝。角焊缝的焊脚尺寸不宜小于8mm；当杆件厚度小于8mm 时，焊脚尺寸不应小于杆件厚度；加劲肋应切角，切角的尺寸应满足排水、施工维修要求。439 焊条、螺栓、垫圈、节点板等连接构件的耐腐蚀性能，不应低于主体材料。螺栓直径不应小于12mm。垫圈不应采用弹簧垫圈。螺栓、螺母和垫圈应采用热镀锌或热浸锌防护，安装后再采用与主体结构相同的防腐蚀措施。4310 构件采用高强螺栓连接的接触面的除锈等级，不应低于；连接处的缝隙，应嵌刮耐腐蚀密封膏。4311 钢柱柱脚应置于混凝土基础上。经常用水清理冲洗地面的场地，基础顶面宜高出地面不小于300mm。当腐蚀性等级为强时，钢柱柱脚及钢柱宜采C25细石混凝土包裹，混凝土厚度不小于60mm，包裹高度不小于800mm，顶面 30外坡。523 钢结构的表面防护宜符合表523 的规定。注：1 防腐蚀涂料的品种应按本标准第710 节确定；2 涂层厚度包括涂料层的厚度或金属层与涂料层复合的厚度；3 采用喷锌、铝及其合金时，金属层厚度不宜小于120m；采用热镀浸锌时，锌的厚度不宜小于85m；4 室外工程的涂层厚度宜增加20m 40m；5 经科学试验或工程实践证明的某些性能优良的涂料品种，其涂层厚度可适当减薄。524 钢铁基层的除锈等级应符合表524 的规定。注：1 新建工程重要构件的除锈等级不应低于；2 喷射或抛射除锈后的表面粗糙度宜为40m 75m，并不应大于涂层厚度的 1/3。附录 C 防腐蚀涂层配套C01 当涂层用于室外时，涂料的品种应符合本标准第710 节的规定，且涂层的总厚度宜增加(20 40)m。C02 在气态和固态粉尘介质作用下，钢材表面防腐蚀涂层配套可按表C02 选用。注：1 表中以面层涂料的品种作为涂层的名称；2 聚氨酯和丙烯酸聚氨酯涂料均为脂肪族。
