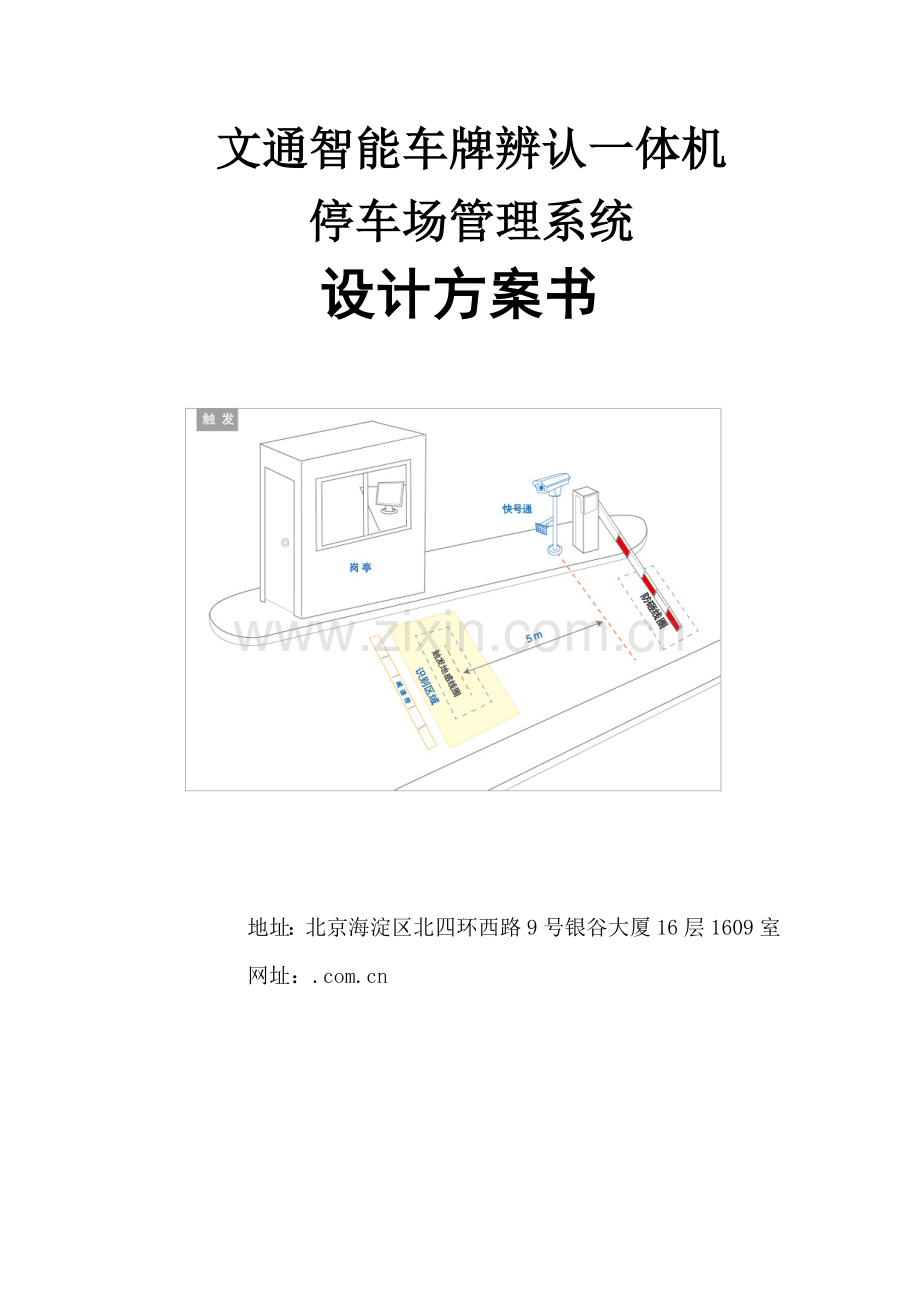

文通智能车牌辨认一体机停车场管理系统设计方案书地址：北京海淀区北四环西路9号银谷大厦16层1609室 网址： 文通智能车牌辨认一体机解决方案第一章 背 景随着科技经济的不断发展，汽车开始普及普通的家庭， 大量的车辆为停车场的管理带来了新的问题。传统的停车场管理重要通过给进入车场的车辆分发IC卡，记录车辆进出时间，作为计费的重要依据，不管是固定车辆还是临时车辆，进出停车场都必须在出入口停车刷卡后，才干进出停车场，在车辆出入繁忙的时段，这种管理方式往往导致塞车的现象，耽误车主宝贵的时间。针对以上现象，文通科技推出了全新管理理念，运用车牌辨认技术取代传统的IC卡技术，解决车辆进出时必须停下刷卡而导致的停车场进出口塞车现象。该系统是运用我公司智能车牌辨认系统，入场车辆不需停车的一种新型无障碍停车场管理系统。司机不需要在出入口停车，当车辆进入停车场入口时，车辆检测器触发，自动抓拍车辆照片，并辨认车牌号码，将车牌号码，颜色，车牌特性数据，入场时间信息等传给管理计算机，车辆可无障碍进入停车场，为用户提供了一种崭新的服务模式。第二章 关于文通智能车牌辨认一体机文通智能车牌辨认一体机采用130万像素高清智能相机，可以实时准确地自动辨认出车牌的数字、字母、汉字字符，并直接给出辨认结果。同时管理者还可以通过抓拍到的图片辨认出车辆特性，如车型、颜色等。嵌入式立体车牌辨认高清网络摄像机采用百万像素高清辨认技术，可在室外恶劣环境下使用，稳定可靠。一体化嵌入式车牌辨认，可脱机工作，结合高性能的视频压缩算法，使图片传输更加流畅。车牌辨认高清摄像机调试可结合调试软件完毕，操作简朴方便，可实现不断车通行。2.1产品功能l 支持130万像素高清图像抓拍；l 支持自动汽车牌照辨认；l 支持车牌颜色辨认；l 支持爆闪灯夜间补光；l 支持线圈触发模式；l 支持JPEG图像输出l 支持字符叠加；l 支持Demo调试功能；l 支持网络实时通讯；l 支持相机参数设定；2.2 产品特点l 嵌入式一体化设计：基于TI嵌入式平台运营车牌辨认算法，实现高性能、低功耗、稳定性强的一体化系统应用；l 车牌辨认率高：嵌入式车牌辨认算法辨认率高，辨认速度快，支持车牌种类全；l 设备安装方便：一台智能相机即可完毕图像采集、车牌辨认、数据传输等所有功能；l 开发灵活：产品提供方便的车牌辨认一体机SDK开发接口，客户只需简朴开发即可实现完整的系统应用；l 产品高度集成：产品集成了车牌辨认相机、镜头、防护罩、立柱、补光灯等设备，属于高度集成的一体化车牌辨认设备。第三章 文通智能车牌辨认一体机构成3.1产品整体结构文通智能车牌辨认一体机包含防护罩、相机、镜头、万向节、立柱、法兰盘、补光灯、电源等，具体如图3.1：图3.1 智能车牌辨认一体机 防护罩； 高清车牌辨认相机； 万向节； 上法兰盘； 不锈钢立柱； 补光灯支架； 补光灯； 下法兰盘3.2防护罩内部组成文通智能车牌辨认一体机防护罩内部包含高清车牌辨认相机、镜头、电源、接线端子、温控模块、风扇等，具体如3.2图：图3.2防护罩内部结构 高清镜头； 高清车牌辨认摄像机130万像素； 防护罩； 相机接口： 12V电源接口、IP网络接口、触发信号接口、补光灯信号接口、RS232接口(保存)、RS485接口(保存)；BNC接口（保存）； 电源； 接线端子； 风扇：内置温控模块，自动控制加热； 温控器3.3智能相机接口文通智能车牌辨认一体机相机接口包含：网口、电源接口、触发线接口、补光灯信号接口、R232接口（保存）、R485接口（保存）、BNC接口（保存）等，如图3.3所示： 图3.3智能车牌相机接口 线缆接口：A:地感触发线接口B:补光灯触发线接口 BNC视频输出接口（保存）； IP网络接口； 电源接口； Micro SD卡插口；第四章 智能车牌辨认一体机工作流程 4.1 智能车牌辨认一体机工作流程： 1）车辆进入： 车辆驶入车牌摄像机抓拍区域，触发地感线圈； 智能车牌辨认一体机自动辨认车牌号码并抓怕图像； 系统自动辨认是临时车辆还是固定用户车辆； 假如是固定车辆，闸机放行，同时记下车辆进入时间，显示屏显示该车的有效期， 假如是临时车辆，闸机放行，同时记下车辆进入时间； 整个过程自动完毕，无须工作人员干预。车辆一直处在低速行驶状态，无需暂停。2）车辆离开： 车辆驶入车牌摄像机抓拍区域，触发地感线圈； 智能车牌辨认一体机自动辨认车牌号码并抓怕图像； 系统自动辨认是临时车辆还是固定用户车辆； 假如是固定车辆，道闸放行； 假如是临时车辆，系统会显示停留时间，缴费，道闸放行； 显示屏祝您一路顺风等提醒语。 假如车辆被列入黑名单，不管是临时还是固定车辆，闸机不会打开，同时系统都会发出报警信号，告知工作人员注意。4.2 产品基本功能及特点固定车辆全自动化管理，临时车辆半自动化管理，减少车辆通行时间，为车主争取时间，智能化管理。、免去读卡器安装、维护带来的麻烦。、车主无须紧张用IC卡掉失导致的麻烦。、减少工作人员，效率高。、省去IC卡的费用，同时无须紧张IC卡局限性的问题。、有防抬杆、全卸荷、光电控制、带准确平衡系统的高品质挡车道闸。、可靠性和适应性的数字式车辆检测系统。、砸车装置可保证无论是进场车辆或发生倒车的车辆，只要在闸杆下停留，闸杆就不会落下。第五章 车牌辨认停车场管理系统5.1 智能车牌辨认一体机安装安装注意事项：n 安装设备之前要了解客户实行现场环境；n 车辆进入触发区域之前要摆正；n 地感线圈距离安装设备不能5.0米或3.5米；n 车道宽度在2.5m3.0m之间；n 安装设备与地感线圈间不能有任何遮挡；n 在地感线圈前面1米必须安装减速带；n 设备安装位置与角度应避免出现强逆光,车牌反光等情况。5.2智能车牌辨认一体机参数产品组成高清130万像素相机（内嵌车牌辨认算法）、高清镜头、防护罩、万向节、补光灯、立柱、电源等；成像设备1/2.5-inch 约130万像素(4:3)；解决器1GHz Cortex-A8, 800MHz DSP；图像分辨率1296972（宽高）；网络接口RJ45 10/100M自适应；通信接口RS232（保存）； RS485（保存）镜头接口C或CS接口；镜头焦距6mm、9mm；图像调节自动曝光增益；图像压缩格式JPEG(静态)；相机启动时间12s;补光灯LED爆闪灯；立柱高度0.6m、1.2m；工作模式地感线圈触发辨认；辨认速度100200ms；辨认率白天98%，夜晚92%；车牌宽度范围80400个像素；车辆通行速度30km/h（6） 停电因素或者系统故障6.2未辨认车牌的解决（1）车辆进场，自动存储车牌：系统自动抓拍车辆照片，自动辨认出该车的车牌号码，记录出去时间、车牌号码、车辆照片，然后存入数据库。（2）对于没有入场车牌的车辆：出场时，人工键盘输入车牌。人工输入的车牌，一方面和数据库内的固定车牌自动比对查询，1） 假如查询为固定车辆，在交费有效期内，人工开闸放行；2） 假如查询为固定车辆，交费过期，按照临时车辆交费，然后放行；3） 假如查询不是固定车辆，系统会自动在“在场临时车辆”信息中查询，由于本系统采用模糊查询技术，会自动推荐1-N个接近的车牌，人工选择1个后，确认放行。4） 假如查询不是固定车辆，系统会自动在“在场临时车辆”信息中模糊查询，没有找到合适的车牌，按照最低收费标准收费，人工注释因素，开闸放行。（3）对于入场车牌不完全的车辆：1）由于本系统采用模糊辨认和模糊匹配技术，会自动在数据库中提供接近的车牌，给操作员人工比对的依据。2）在车牌没有完全辨认的情况下，系统会依据已经辨认的几个车牌数字，在数据库中会提供相接近的车牌。
