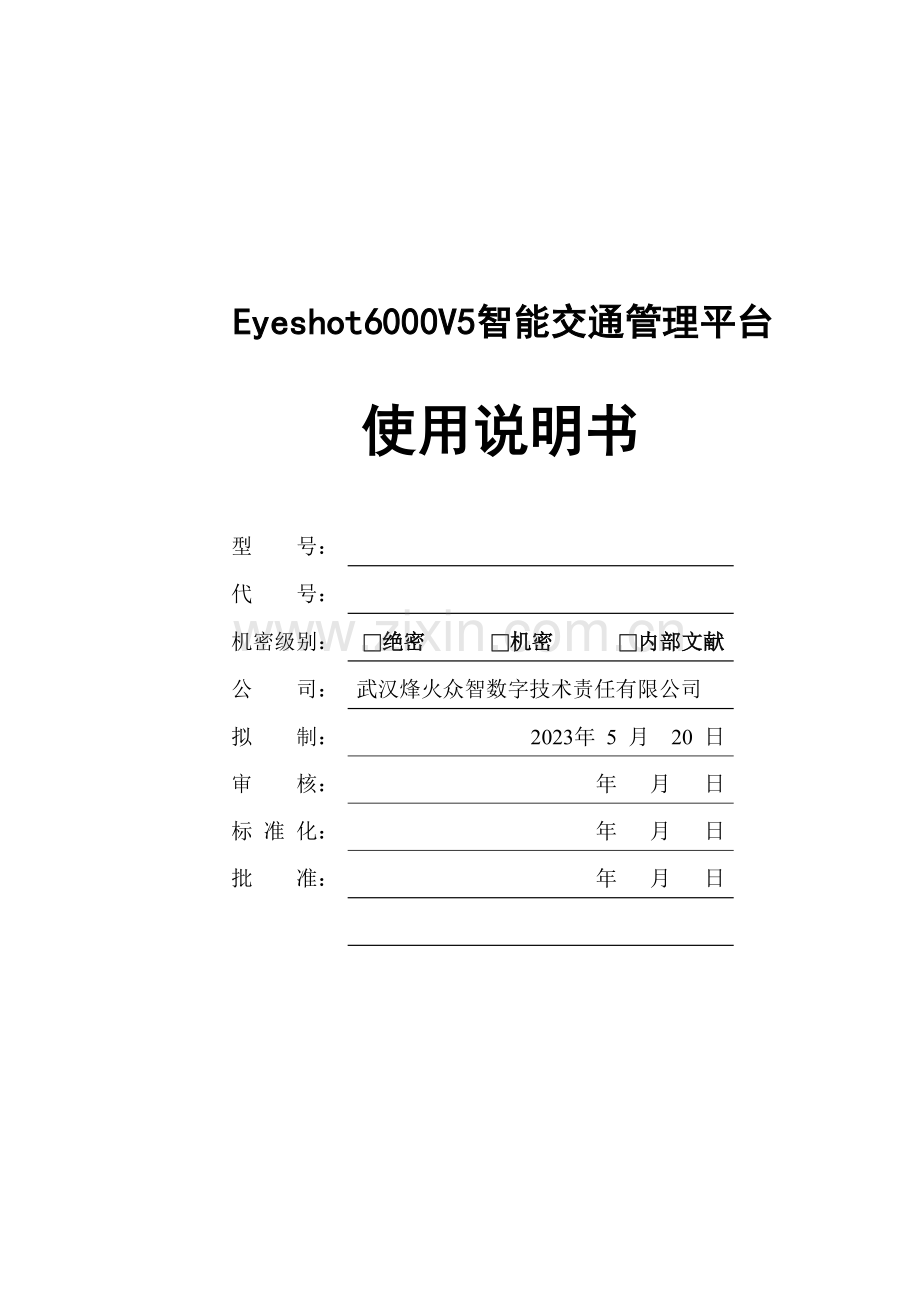

Eyeshot6000V5智能交通管理平台

使用说明书

型 号：

代 号：

机密级别：
绝密 机密 内部文献
公 司：
武汉烽火众智数字技术责任有限公司
拟 制：

2023年 5 月 20 日
审 核：

年 月 日
标 准 化：

年 月 日
批 准：

年 月 日

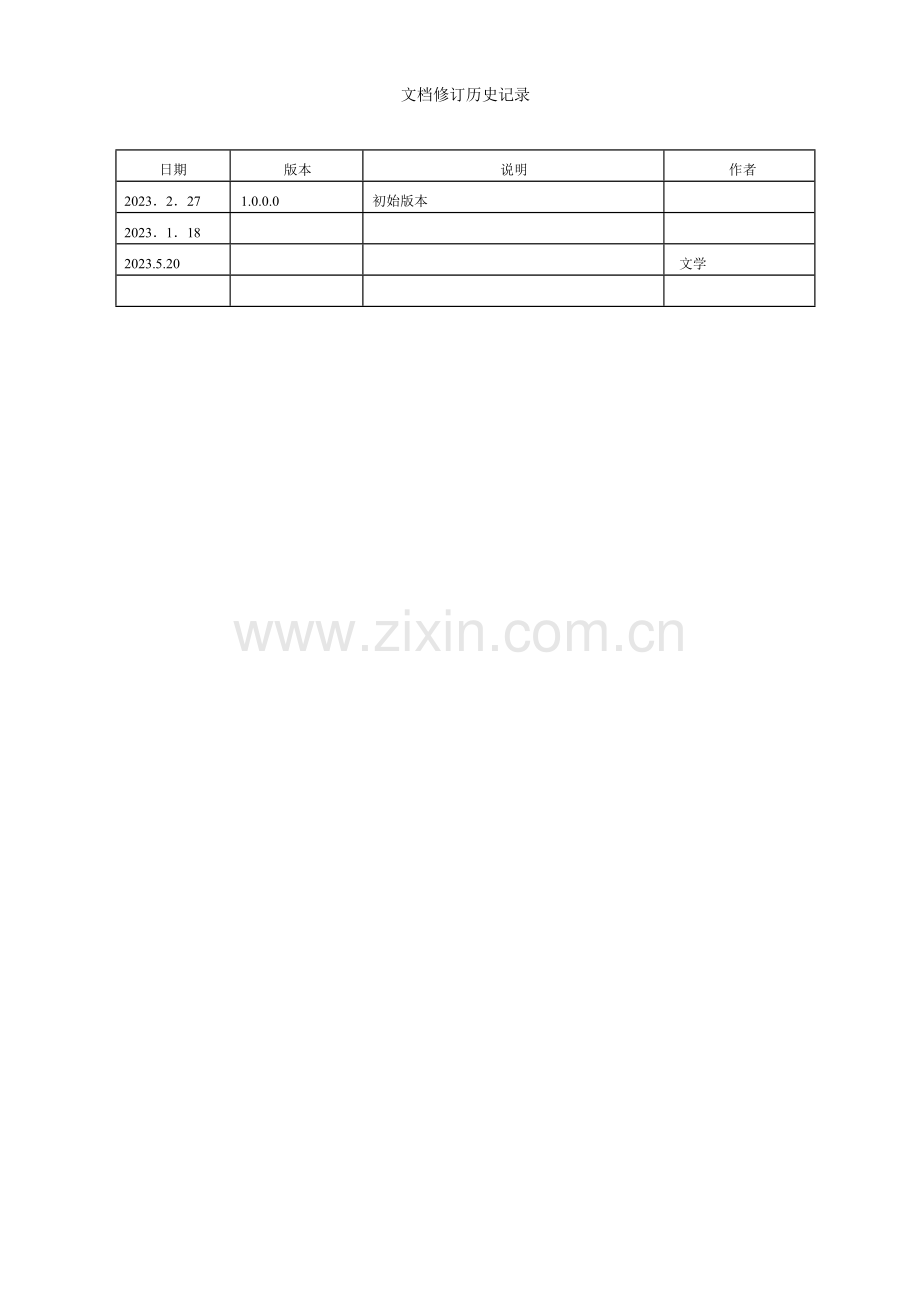

文档修订历史记录

日期
版本
说明
作者
2023．2．27
1.0.0.0
初始版本

2023．1．18

2023.5.20

文学

目 录
文档修订历史记录 II
目 录 III
第一章　操作系统安装 5
1.1硬件平台 5
1.2 安装过程 5
图1-2-1　 Redhat Linux安装环节一 5
图1-2-2 　Redhat Linux安装环节二 5
图1-2-3 　Redhat Linux安装环节三 6
图1-2-4　 Redhat Linux安装环节四 6
图1-2-5　 Redhat Linux安装环节五 6
图1-2-6　 Redhat Linux安装环节六 7
图1-2-7　 Redhat Linux安装环节七 7
图1-2-8　 Redhat Linux安装环节八 7
图1-2-9　 Redhat Linux安装环节九 8
图1-2-10　 Redhat Linux安装环节十 8
图1-2-11　 Redhat Linux安装环节十一 8
图1-2-12　 Redhat Linux安装环节十二 9
图1-2-13　 Redhat Linux安装环节十三 9
图1-2-14　 Redhat Linux安装环节十四 9
图1-2-15　 Redhat Linux安装环节十五 10
图1-2-16　 Redhat Linux安装环节十六 10
图1-2-17　 Redhat Linux安装环节十七 10
图1-2-18　 Redhat Linux安装环节十八 11
图1-2-19　 Redhat Linux安装环节十九 11
图1-2-20　 Redhat Linux安装环节二十 11
图1-2-21　 Redhat Linux安装环节二十一 12
图1-2-22　 Redhat Linux安装环节二十二 12
图1-2-23　 Redhat Linux安装环节二十三 12
图1-2-24　 Redhat Linux安装环节二十四 13
图1-2-25　 Redhat Linux安装环节二十五 13
图1-2-26　 Redhat Linux安装环节二十六 13
图1-2-27　 Redhat Linux安装环节二十七 14
图1-2-28　 Redhat Linux安装环节二十八 14
图1-2-29　 Redhat Linux安装环节二十九 14
图1-2-30　 Redhat Linux安装环节三十 15
图1-2-31　 Redhat Linux安装环节三十一 15
图1-2-32　 Redhat Linux安装环节三十二 15
图1-2-33　 Redhat Linux安装环节三十三 16
图1-2-34　 Redhat Linux安装环节三十四 16
图1-2-35　 Redhat Linux安装环节三十五 16
图1-2-36　 Redhat Linux安装环节三十六 17
图1-2-37　 Redhat Linux安装环节三十七 17
图1-2-38　 Redhat Linux安装环节三十八 17
第二章　Oralce数据库安装 18
2.1 安装准备 18
2.2 检查硬件 18
2.3 检查软件环境 18
2.4 开始安装 19
图2-4-1　 Oracle安装环节一 20
2.5 启动数据库 20
2.6 问题解决 20
第三章　网管平台数据导入 23
3.1 网管平台表空间建立 23
图3-1-1　网管平台数据导入 环节一 23
图3-1-2　网管平台数据导入 环节一 23
第四章　JDK安装 25
4.1安装准备 25
4.2安装环节 25
4.2.1. 安装JDK 25
第五章　JBoss、网管平台服务端安装 26
5.1安装准备 26
5.2 JBoss安装过程 26
5.2.1 检查Linux系统 26
5.2.2 安装JBoss应用服务器 26
图5-2-1　Jboss、网管服务端安装 环节一 27
5.2.3 配置双网卡JBoss应用服务器对外发布服务 27
5.2.4 进入网管系统 28
5.3 问题解决 28
第六章　后台服务模块安装 29
6.1 概述 29
6.2 系统需求 29
6.2.1 硬件平台 29
6.2.2 软件环境 29
图6-2-1　CMS安装 30
图6-2-3　APACHE SERVER安装 30
图6-2-4　NPU安装 31
图6-2-5　MBS安装 32
图6-2-10　IDU安装 33
图6-2-11　BTU安装 33
第七章　卡口GIS模块安装 34

第一章　操作系统安装
1.1硬件平台
l 硬件平台为服务器（如DELL POWEREDGE M610，R710等）；
l 系统内存规定为2G以上，推荐4G；
l 硬盘容量50G以上，推荐100G以上；
l CPU最佳使用Intel PIII 500E以上，推荐Intel PIII 800EB。
1.2 安装过程
经工程现场使用测试，目前平台模块安装支持Redhat Enterprise linux 5.4和Redhat Enterprise linux 5.6两个系统版本。
Redhat Linux 的安装过程如下所述。
1. 将计算机设立为“从光驱启动”。
2. 把第一张Redhat Linux安装光盘插入光驱。
3. 启动后出现下面的提醒符。按<Enter>键进行图形化安装。

图1-2-1　 Redhat Linux安装环节一
提醒：当已经安装的操作系统出现故障时可用光盘启动到此界面后键入linux rescue后进行修复。

图1-2-2 　Redhat Linux安装环节二
点[Next]进行下一步

图1-2-3 　Redhat Linux安装环节三
弹出语言选择菜单，选择[English]点[Next]

图1-2-4　 Redhat Linux安装环节四
弹出键盘选择菜单，选[U.S.English]点[Next]

图1-2-5　 Redhat Linux安装环节五
选择跳过输入[Install number，点[cancel]

注意：假如跳过输入installation Number，就不支持virtualization功能。一般情况下不需要该虚拟功能。

图1-2-6　 Redhat Linux安装环节六
弹出分区管理页面，选择Remove all partitions on selected drives and create default layout（删除磁盘内所有分区），然后勾中[Review and modify partitioning layout]，最后点[Next]

图1-2-7　 Redhat Linux安装环节七
弹出告警页面，选[Yes]

图1-2-8　 Redhat Linux安装环节八
假如要装oracle数据库，swap分区需要设为大于4G。调整方法为：
1. 选中swap分区，点Edit，弹出下面的图：

图1-2-9　 Redhat Linux安装环节九
2. 选中logVol00，点[Edit]，将其减去4G的空间
3. 减完后再选中logVol01，点[Edit]，把刚才从logVol00减的空间加到这里改完后的空间分布情况如下图所示：

图1-2-10　 Redhat Linux安装环节十
这时能看到swap分区增大了。

图1-2-11　 Redhat Linux安装环节十一
弹出启动选项页面，保持不变，点[Next]

图1-2-12　 Redhat Linux安装环节十二
弹出网络设立页面，去掉eth0 DHCP前面的勾，选中[manually]，点[Next]

图1-2-13　 Redhat Linux安装环节十三
弹犯错误窗口，点[Continue]

图1-2-14　 Redhat Linux安装环节十四
弹出时区选择页面，选[Asia/Shanghai]，去掉UTC前面的勾后点[Next]

图1-2-15　 Redhat Linux安装环节十五
弹出设立root用户密码页面，输入两次后点[Next]（密码一般设立为123456）

图1-2-16　 Redhat Linux安装环节十六
弹出软件包完装页面，两个都打勾，选[Customize now]，点[Next]

图1-2-17　 Redhat Linux安装环节十七
配置页面分Desktop Environments, Applications, Development, Servers, Base System, Virtualization, Languages七项。Desktop Environments保持默认不变。

图1-2-18　 Redhat Linux安装环节十八
[Applications]选项中保存[Authoring and Publishing]和[Editors]

图1-2-19　 Redhat Linux安装环节十九
[Development]选项中保存图中所示的4项

图1-2-20　 Redhat Linux安装环节二十
[Servers]选项中只用保存[FTP Server]

图1-2-21　 Redhat Linux安装环节二十一

图1-2-22　 Redhat Linux安装环节二十二
为了支持中文，选左边的[Languages]后在右边[Chinese Support]前打勾，其它的以后可以增减，点[Next]

图1-2-23　 Redhat Linux安装环节二十三
点[Next]
完毕后弹出下面的页面，点[Reboot]

图1-2-24　 Redhat Linux安装环节二十四
重启后进入设立页面。

图1-2-25　 Redhat Linux安装环节二十五
进入欢迎页面，点[Forward]

图1-2-26　 Redhat Linux安装环节二十六
进入LICENSE页面，选Yes批准，点[Forward]

图1-2-27　 Redhat Linux安装环节二十七
进入防火墙设立页面，选[Disabled]，不使用防火墙。点[Forward]

图1-2-28　 Redhat Linux安装环节二十八
弹出告警窗口，点[Yes]

图1-2-29　 Redhat Linux安装环节二十九
进入SELinux设立页面，选[Disabled]

图1-2-30　 Redhat Linux安装环节三十
选[Yes]

图1-2-31　 Redhat Linux安装环节三十一
保持不变，点[Forward]

图1-2-32　 Redhat Linux安装环节三十二
进入日期设立页面，点[Forward]

图1-2-33　 Redhat Linux安装环节三十三
进入软件更新设立页面，保持不变，点[Forward]

图1-2-34　 Redhat Linux安装环节三十四
弹出创建用户页面，不用创建，直接点[Forward]

图1-2-35　 Redhat Linux安装环节三十五
弹出告警窗口，点[Continue]

图1-2-36　 Redhat Linux安装环节三十六
弹出声卡设立页面，保持不变，点[Forward]

图1-2-37　 Redhat Linux安装环节三十七
进入CD设立页面，保持不变，直接点[Finish]

图1-2-38　 Redhat Linux安装环节三十八
所有设立完毕，点ok重启生效。

第二章　Oralce数据库安装
2.1 安装准备
1．安装Oracle所需要的条件如下：
表5-1-1 Oracle安装准备说明
操作系统
Redhat Enterprise linux 5
Oracle版本
Oracle 11g 32位 或者 64位

2.2 检查硬件
使用root用户登录Linux系统，并做以下工作：
1．内存至少1G，采用如下命令检测：
#grep MemTotal /proc/meminfo
2．互换区需要至少3G，采用如下命令检测：
#grep SwapTotal /proc/meminfo
假如互换区SWAP小于3G则需要增长其空间，敲入如下命令以文献的方式扩充互换区：
#cat /proc/swaps
#dd if=/dev/zero of=/swapfile bs=1024 count=2031608
#mkswap /swapfile
#swapon /swapfile
#cat /proc/swaps
上述设立了之后为了使其重启后保存此设立，需要修改/etc/fstab文献，加上：
/swapfile swap swap defaults 0 0
保存后退出即可
互换区的设立与内存的大小有匹配关系，设立的参考表如图4-2-1：

图5-2-1 互换区的设立参考表
2.3 检查软件环境
使用root用户登录Linux系统，并做以下工作：
1. 安装下列Linux库文献：
安装Oracle 11g linux库文献
binutils-2.17.50.0.6-2.el5
compat-libstdc++-33-3.2.3-61
elfutils-libelf-0.125-3.el5
elfutils-libelf-devel-0.125 （装这个之前提醒要先装 elfutils-libelf-devel-static包）
glibc-2.5-12
glibc-common-2.5-12
glibc-devel-2.5-12
glibc-headers-2.5-12
gcc-4.1.1-52 （装这个之前提醒要先装 libgomp 4.1.1-52.el5包）
gcc-c++-4.1.1-52
libaio-0.3.106
libaio-devel-0.3.106
libgcc-4.1.1-52
libstdc++-4.1.1
libstdc++-devel-4.1.1-52.e15
make-3.81-1.1
sysstat-7.0.0
提醒：32位linux版本未安装的库文献为上述黄色标出的三个文献

2. 安装方法：使用root用户登录Linux系统，
Oracle 11g安装环节
针对实际的安装环境（32位Linux版本），将缺少的Linux库文献（已标注黄色）和Oracle ODBC驱动库文献，共5个文献拷贝到/home下在命令行状态下敲入如下命令：
rpm –ivh 包名，具体执行以下指令：
rpm –ivh libaio-0.3.106-5.i386.rpm
rpm –ivh libaio-devel-0.3.106-5.i386.rpm
rpm –ivh libao-0.8.6-7.i386.rpm
rpm –ivh libao-devel-0.8.6-7.i386.rpm
rpm –ivh sysstat-7.0.2-3.el5_5.1.i386.rpm
rpm –ivh unixODBC-2.2.11-7.1.i386.rpm
rpm –ivh unixODBC-devel-2.2.11-7.1.i386.rpm
提醒：上述库文献在Linux5的安装光盘中获得，假如在安装的过程中提醒还缺少某些库文献，均可在Linux5的安装光盘中找到。
2.4 开始安装
使用root用户登录Linux系统，并做以下工作：
1. 解压安装包
将安装包 Eyeshot6000V5_Setup.tar.gz 放到 /home目录下
cd /home （进入到home目录）
tar -zxvf /home/Eyeshot6000V5_Setup.tar.gz -C /home （解压安装包到home目录下）
2. 执行安装脚本
cd /home/ Eyeshot6000V5_Setup （进入到安装目录）
chmod 777 *.sh （赋予安装脚本执行权限）
./setup.sh （执行安装脚本）

图2-4-1　 Oracle安装环节一
出现如图 2-4-1 菜单，输入数字 1 回车，开始安装Oracle数据库，全过程自动安装 不需要任何操作，安装完毕后会自动跳回 图2-4-1 菜单 界面，同时Oracle数据库已启动，可以继续选择安装其它功能模块。
2.5 启动数据库
若在安装完Oracle数据库后，没有正常启动，也可按以下环节 手动启动：
打开终端，以oracle用户登录。
1. 启动监听程序：
lsnrctl (进入监听程序)
start （启动监听器）
exit （退出监听程序）
2. 连接数据库
sqlplus /nolog （进入plus程序）
connect sys/123456 as sysdba
密码：123456
3. 启动数据库
Startup
4. 关闭数据库（在安装过程中，无需执行关闭数据库）
shutdown immediate
5. 退出plus程序
exit
2.6 问题解决
1. 安装oracle完毕后，用oracle登录，敲入lsnrctl命令，出现如下错误：
error while loading shared libraries: /u01/app/oracle/product/11.1.0/db_1/lib/libnnz11.so:
cannot restore segment prot after reloc: Permission denied
这是SELinux的因素，在安装Linux的时候就不要装SELinux，假如已经安装，解决办法有两个:
l 使用chcon 命令
示例: chcon -t texrel_shlib_t /u01/app/oracle/product/11.1.0/db_1/lib/*.so
l 严禁掉SELinux
更改/etc/sysconfig/selinux 文献的内容为 SELINUX=disabled
2. 监听器正常启动后，进入sqlplus,输入：connect sys/sys@MEDB as sysdba
出现如下错误：
ORA-12514: TNS:listener does not currently know of service requested in connect descriptor
这时需要修改/u01/app/oracle/product/11.1.0/db_1/network/admin/lisnter.ora
加上下面红色字体这一段，修改后如下
SID_LIST_LISTENER =
(SID_LIST =
(SID_DESC =
(GLOBAL_DBNAME = MEDB)
(ORACLE_HOME = /u01/app/oracle/product/11.1.0/db_1)
(SID_NAME = MEDB)
)
)
LISTENER =
(DESCRIPTION_LIST =
(DESCRIPTION =
(ADDRESS = (PROTOCOL = IPC)(KEY = EXTPROC1521))
(ADDRESS = (PROTOCOL = TCP)(HOST = 本机IP地址)(PORT = 1521))
)
)

修改/u01/app/oracle/product/11.1.0/db_1/network/admin/tnsnames.ora中 的MEDB =
(DESCRIPTION =
(ADDRESS = (PROTOCOL = TCP)(HOST = 本机IP地址)(PORT = 1521))
(CONNECT_DATA =
(SERVER = DEDICATED)
(SERVICE_NAME = MEDB)
)
)
3. RHEL5.1上安装oracle时报错，错误如下：
cat /tmp/OraInstall2023-12-27_05-45-14PM/installActions2023-12-27_05-45-14PM.log
Using paramFile: /home/database/install/oraparam.ini

Checking installer requirements...

Checking operating system version: must be redhat-3, SuSE-9, redhat-4, UnitedLinux-1.0, asianux-1 or asianux-2
Failed <<<<

Exiting Oracle Universal Installer, log for this session can be found at /tmp/OraInstall2023-12-27_05-45-14PM/installActions2023-12-27_05-45-14PM.log
设立一下操作系统的版本号，或者在安装时不规定进行操作系统检查。
方法1：
执行命令
./runInstaller -ignoreSysPrereqs
第三章　网管平台数据导入
3.1 网管平台表空间建立

创建nmserver、IVCS表空间，以及fhzz用户
cd /home/Eyeshot6000V5_Setup （进入到安装目录）
chmod 777 *.sh （赋予脚本执行权限）
./setup.sh （执行安装脚本）出现 如图 3-1-1 菜单界面
输入数字 2 回车，开始导入网管平台数据。

图3-1-1　网管平台数据导入 环节一

1、出现如图 3-1-1 界面 建立用户Oracle 用户 fhzz 设立用户密码 输入密码后 回车，开始创建用户以及表空间。

图3-1-2　网管平台数据导入 环节一

2、成功创建表空间以及用户后 出现如图 3-1-2 界面 ，输入exit 回车后 继续自动创建数据表已经导入网管平台基础数据。
完毕后，自动跳回如图 2-4-1 菜单界面 可继续其它功能模块安装。
第四章　JDK安装
4.1安装准备
安装JDK所需要的条件如下：
表3-1-1 JDK安装准备说明
操作系统
Redhat Enterprise linux 5
JDK版本
jdk-6u41-linux-i586-rpm.bin（32位操作系统）
jdk-6u41-linux-x64-rpm.bin（64位操作系统）
4.2安装环节
4.2.1. 安装JDK
下面以Redhat Enterprise linux 5 32位操作系统上JDK安装为例。
在/home/Eyeshot6000V5_Setup目录下执行以下安装命令：
#chmod 777 *.sh
#./setup.sh
出现如图 2-4-1 菜单，输入数字 3 回车，开始安装JDK，自动跳回安装菜单，可继续安装其它功能模块。

第五章　JBoss、网管平台服务端安装
5.1安装准备
*在安装JBoss、网管平台服务端之前，请保证Oracle数据库已成功启动，基础数据已经录入。
*提醒：在安装过程中，请按照以下顺序安装：
1.安装Oracle数据库
2.网管平台数据导入（Oracle数据库已启动）
3.安装Jboss、网管平台服务（Oracle已启动，数据已导入）
4.安装CMS（网管平台已启动）
5.安装ALS（网管平台已启动）
6.安装NPU（网管平台已启动、CMS已启动）
7.安装Apche Server （端口88没有被占用）
安装JBoss 、网管平台服务端所需要的条件如下：
表4-1-1 JBoss安装准备说明
操作系统
Redhat Enterprise linux 5
Jboss版本
fhz-jboss5.tar.gz
网管平台程序
nms.war
WV_MANAGER_PROJECT_SERVER.jar
网管程序已整合到 fhz-jboss5.tar.gz 中
5.2 JBoss安装过程
5.2.1 检查Linux系统
l 必须保证Linux5.0下的8080、1099等端口没有被占用。
l 必须保证JDK已经安装。（请参考《第四章JDK安装》）
l 系统可用的内存必须大于1G。
l Oracle 版本11G 已启动。
l 表空间、用户以及基础数据 已创建。
5.2.2 安装JBoss应用服务器
执行安装脚本，环节参照 第四章 JDK安装。
出现如图 2-4-1 菜单界面 输入数字 4 回车，开始配置安装Jboss、网管系统服务端。

图5-2-1　Jboss、网管服务端安装 环节一
输入jboss对外服务ip地址 eth0显示的是当前服务端ip。

图5-2-2　Jboss、网管服务端安装 环节二

出现如图5-2-2界面 输入Oracle数据库ip 回车 ，开始安装并启动JBoss。
5.2.3 配置双网卡JBoss应用服务器对外发布服务
JBOSS服务器有严格的安全控制，对外发布服务时必须要指定对外服务的网络地址。假如只启动一个网络地址那么只能用这个地址对外服务，假如启动双网卡那么2个网络地址都可以对外服务。
1. 启动双网卡
#vi /etc/hosts
RedHat Linux系统中，Jboss应用服务器的EJB服务有安全限制，必须在主机配置中加入网络配置信息，保证外部的访问可以到达。比如，假如服务器有2个IP10.10.5.10和59.172.218.3，允许通过10.10.5.10访问EJB服务，那么在配置中加入：
10.10.5.10 10.10.5.10 10.10.5.10
配置完毕后保存退出。执行：
#service network restart
让主机信息配置生效。
同时必须保证在5.2.2中service ip 输入的内容为：0.0.0.0

注意：假如配置成双网卡服务，必须配置网管服务器的主机信息，否则网管客户端不能访问服务。
5.2.4 进入网管系统
在游览器地址栏输入 http://nmsServerIp:8080/nms 例 :8080/nms
看到登陆界面 管理员用户登陆
账号：admin
密码：123456
5.3 问题解决
1、*若在平台数据导入完毕后，因输入错误或其它因素退出安装脚本，也许导致网管平台服务无法正常启动
执行下列命令行：
sed -i 8s/123456/passwordDB/ /home/Eyeshot6000V5/fhz-jboss5/server/default/deploy/nmsDs-ds.xml (passwordDB 替换为 在网管数据导入时设立的密码)
cd /home/Eyeshot6000V5/fhz-jboss5/bin
./start.sh (启动网管平台)
2、*若在平台实时监控中订阅了实时过车或者告警信息后，运营一段时间后网管运营比较卡，可以修改网管平台服务jboss的run.conf配置文献重新分派jvm的大小。重要修改-Xms（初始化堆）、-Xmx（最大堆）、-Xmn（新生代大小）、-XX:MaxPermsize（持久代大小）的内存值。重启网管，参数才会生效。
执行下列命令行：
cd /home/Eyeshot6000V5/fhz-jboss5/bin
vi run.conf(修改jboss的运营配置文献)
修改run.conf配置文献，可以根据操作系统和物理内存大小进行修改，给出两组配置推荐值，如下所示：
----1、32位操作系统 8G内存 16核cpu：-Xms1333m -Xmx1333m -Xmn512m -XX:MaxPermsize=256m
----2、64位操作系统 8G内存 16核cpu：-Xms2048m -Xms2048m -Xmn640m -XX:MaxPermsize=384m
第六章　后台服务模块安装
6.1 概述
重要涉及：cms、als、npu、mbs、apache server。本手册重要是对以上模块的安装进行说明。
6.2 系统需求
6.2.1 硬件平台
网络管理系统的硬件平台为微机服务器（如DELL POWEREDGE 2950等）；
系统内存规定为2G以上，推荐4G，系统虚拟内存最佳设为100M以上；
硬盘容量最佳有50G以上；推荐为100G以上；
CPU最佳使用Intel PIII 500E以上，推荐Intel PIII 800EB。
6.2.2 软件环境
系统规定的操作系统为:
Red Hat LinuxAs5.0及以上版本。
Oracle数据库11g及以上版本。
6.2.2.1 基本模块安装

【注】：假如不采用一键安装方式，需要注意以下几点：
1、将/home/Eyeshot6000V5_Setup/oracle_lib目录下的所有文献手动拷贝到服务器的/usr/lib目录下。
2、将/home/Eyeshot6000V5_Setup/apach目录拷贝到NPU所在服务器的/usr/local目录下，并进入apach的bin目录用命令：./httpd 启动apach。
3、假如后台模块出现乱码，请在后台模块所在的服务器上执行以下两行命令：
echo "NLS_LANG=AMERICAN_AMERICA.ZHS16GBK ;export NLS_LANG" >> /root/.bash_profile
source /root/.bash_profile
然后重启后台模块，即可解决。
CMS安装
1、进入到/home/Eyeshot6000V5_Setup 安装目录，执行以下命令行：
chmod 777 *.sh
./setup.sh
出现 如图6-2-1 菜单界面
2、输入 数字 5 回车 ，进入cms模块安装

图6-2-1　CMS安装

出现如图 6-2-1 界面 依次输入cms模块cmd_id （在相应网管上添加cms 生成cms_id，具体操作参照网管操作手册）、 网管系统 ip（nms_ip） 、 cms模块所在服务器ip(cms_ip)，cms模块安装成功后 会自动启动，在网管系统上能看到所配置的cms上线消息。
APACHE SERVER安装
1、参照CMS安装。
2、进入安装之前 保证服务器88端口没有被占用，输入数字 6 进入Apache Server 安装

图6-2-3　APACHE SERVER安装
出现如图 6-2-3 界面 无需作任务参数配置，Apache Server已启动。在游览器中输入http://apache_server_id:88 例：:88 能看到/home/pic下的目录结构，Aapache Server启动成功。
TDU(图片服务器)安装
1、 参照CMS安装。
2、 输入数字 7 回车，进入到TDU安装

图6-2-4　NPU安装
出现如图 6-2-4 界面 依次输入tdu_id（获取方式参照cms_id）、tdu_ip（tdu模块所在服务器IP）、nms_ip（网管系统ip）、
cms_id（网管上配置获取）、cms_ip（CMS模块所在服务器ip）。安装完毕后，自动启动，网管系统上能看到tdu上线消息。NMS中tdu存储途径须设为/home/pic。
3、 问题解决：
若挂载的图片存储磁盘尚未格式化，那么格式化过程中需要注意如下事项：
在linux操作系统中，采用如下的方式格式化命令：# mkfs.ext3 存储磁盘名
即 # mkfs.ext3 /dev/sdb
上面命令中的“存储磁盘名”用 fdisk -l打印出的存储磁盘名代替。例如， /dev/sdb 是打应出的存储磁盘名，就用 /dev/sdb 替换掉“存储磁盘名”。这行命令是将存储磁盘格式化成 ext3 文献系统格式。假如有多块存储磁盘，那么就需要对每块盘都执行格式化操作。
6.2.2.2 运算模块安装
MBS (黑名单检测服务器) 安装
1、参照CMS安装。
2、输入数字8 进入MBS安装

图6-2-5　MBS安装
出现如图 6-2-5 界面 依次输入mbs_id（获取方式参照cms_id）、nms_ip（网管系统ip）。安装完毕后，自动启动，网管系统上能看到MBS上线消息。

DCS（套牌车服务器）安装
安装流程参照MBS。
DVS（违章判断服务器）安装
安装流程参照MBS。
DRS（关联车服务器）安装
安装流程参照MBS。
DSS（未系安全带检测服务器）安装
安装流程参照MBS。
RSS（区间测速服务器）安装
安装流程参照MBS。
MFS（人脸比对服务器）安装
安装流程参照MBS。
TTS（旅行时间检测服务器）安装
安装流程参照MBS。
6.2.2.4电子围栏模块安装
BTU（电子围栏服务器）安装
1、进入到/home/Eyeshot6000V5_Setup 安装目录，执行以下命令行：
chmod 777 *.sh
./setup.sh
出现 如图6-2-11 菜单界面
2、输入 数字 14 回车 ，进入btu模块安装

图6-2-11　BTU安装
出现如图 6-2-11 界面 依次输入btu模块btu_id （在相应网管上添加btu 生成btu_id，具体
