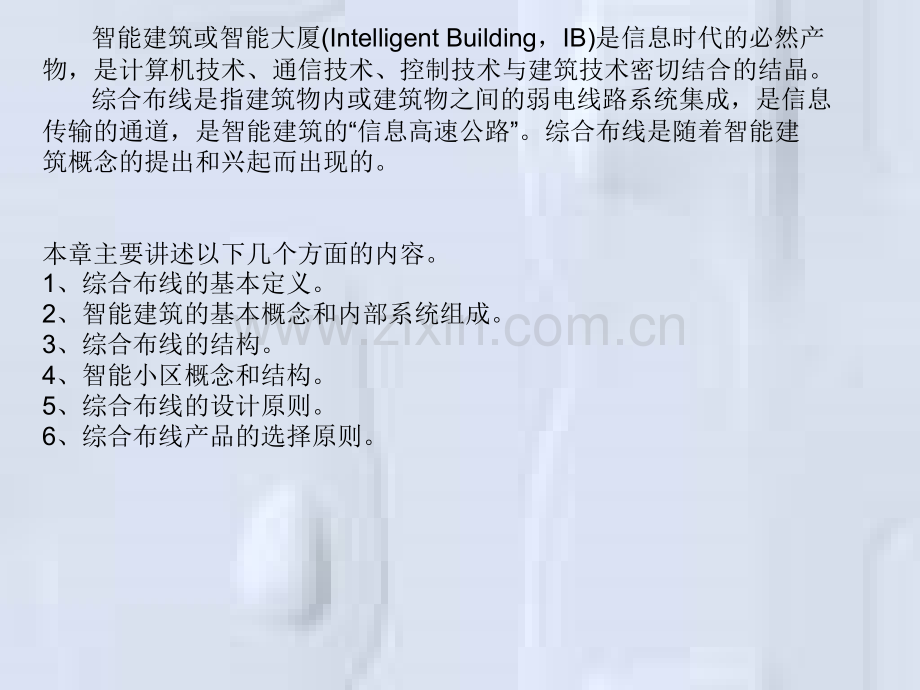

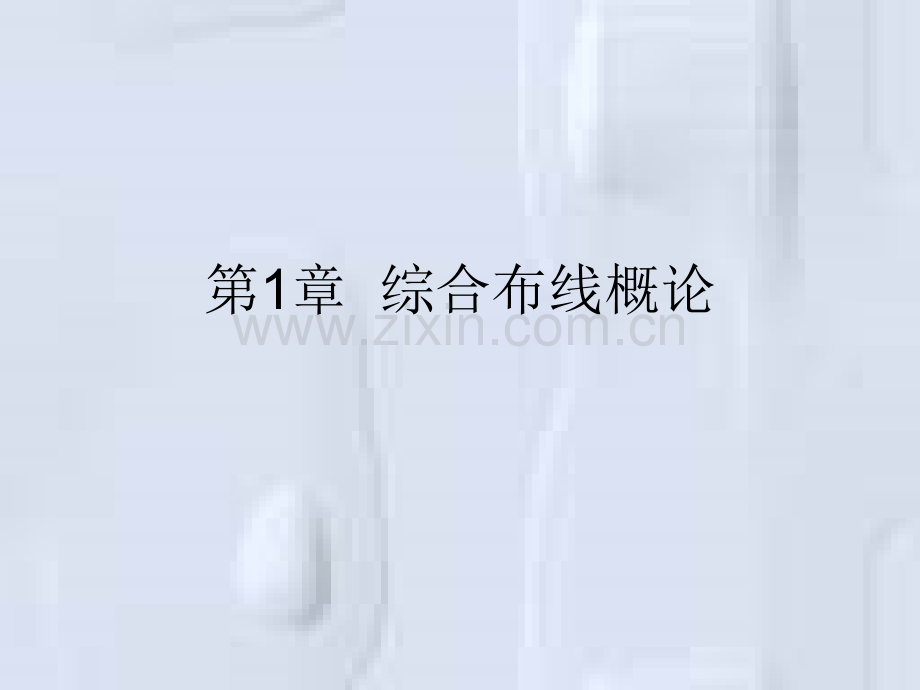

1、第1章综合布线概论 智能建筑或智能大厦(IntelligentBuilding,IB)是信息时代的必然产物,是计算机技术、通信技术、控制技术与建筑技术密切结合的结晶。综合布线是指建筑物内或建筑物之间的弱电线路系统集成,是信息传输的通道,是智能建筑的“信息高速公路”。综合布线是随着智能建筑概念的提出和兴起而出现的。本章主要讲述以下几个方面的内容。1、综合布线的基本定义。2、智能建筑的基本概念和内部系统组成。3、综合布线的结构。4、智能小区概念和结构。5、综合布线的设计原则。6、综合布线产品的选择原则。1.1智能建筑的基本知识智能建筑起源于美国等西方发达国家。智能建筑是多学科跨行业的系统工程。它是
2、现代高新技术的结晶,是建筑艺术与信息技术相结合的产物。智能建筑通常具有四大主要特征,即建筑物自动化(BuildingAutomation,BA)、通信自动化(CommunicationAutomation,CA)、办公自动化(OfficeAutomation,OA)、布线综合化。前三化就是所谓“3A”(智能建筑)。图1.1智能建筑结构图12综合布线的基本知识综合布线的基本知识综合布线在英文里对应的表述是CablingSystem。它是一个模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道,是智能建筑的“信息高速公路”。它既能使语音、数据、图像设备和交换设备与其他信息管理系统彼此相连,也能
3、使这些设备与外部通信网相连接。它包括建筑物外部网络或电信线路的连线点与应用系统设备之间的所有线缆及相关的连接部件。综合布线由不同系列和规格的部件组成,其中包括传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。综合布线采用模块化结构。按每个模块的作用,可把它划分成6个部分,如图1.2所示。这6个部分可以概括为“一间、二区、三系统”,即设备间、工作区、管理区、水平子系统、垂直干线子系统、建筑群干线子系统。图1.2建筑物与建筑群综合布线结构示意图1.3智能化小区的基本知识智能化小区的基本知识1.3.1智能化小区的基本概念智能化小区的概念是由于建筑智能化技术与现代居住小
4、区相结合而衍生出来的。住宅小区智能化是指利用现代通信网络技术、计算机技术、自动控制技术、IC卡技术,通过有效的传输网络,建立一个由住宅小区综合物业管理中心与安防系统、信息服务系统、物业管理系统以及家居智能化组成的“三位一体”住宅小区服务和管理集成系统,最终目的是使每个住户得到满足其需求的最佳方案。随着现代通信技术、计算机网络技术、自动控制技术等高科技技术的发展及其在建筑领域的日益广泛的应用,家庭的智能化设备从无到有,小区的智能化系统从简单的楼宇对讲系统逐步发展到综合布线、计算机网络、小区公共安防系统、小区设备管理自动化系统以及物业管理系统,从单一的系统发展到多个智能化系统并且要求各个系统形成有
5、机的整体,进行系统集成。智能住宅是由美国首先提出,在欧洲、北美、日本、新加坡等地得到迅速发展。我国起步较晚,但发展迅速。1.3.2智能化小区系统的组成和各部分的功能根据目前我国智能小区建设的发展状况和建设部对智能小区建设的要求,智能化小区系统可分为安防子系统、物业管理子系统、通信网络子系统三部分。1、安防子系统(1)闭路电视监控系统(2)报警控制系统(3)电子巡更、周界报警系统(4)出入口控制系统(5)楼宇对讲系统2、物业管理子系统(1)远程智能抄表系统(2)小区停车场智能管理系统(3)V0D视频点播系统(4)小区综合信息管理系统3、通信网络子系统图1.3三网合一的智能小区系统图图1.4智能化
6、小区安全防范系统图14智能小区的发展与前景智能小区的发展与前景1、国外智能小区的发展2、国内智能小区的发展15合布线设计合布线设计151综合布线设计等级综合布线设计等级1基本型设计等级基本型设计等级(1)基本型设计等级要求:基本型设计等级要求:每个工作区有一个信息插座;每个工作区有一个信息插座;每两个工作区有一个水平布线系统;每两个工作区有一个水平布线系统;全部采用全部采用J10A交叉连接硬件,以便与未来增加的设备兼容;交叉连接硬件,以便与未来增加的设备兼容;每个工作区的干线电缆至少有每个工作区的干线电缆至少有2对双绞线。对双绞线。基本型设计等级一般来说较经济,能较有效地支持话音或综合话音基本
7、型设计等级一般来说较经济,能较有效地支持话音或综合话音数据产品,并能升级到数据或综合型布线系统级。数据产品,并能升级到数据或综合型布线系统级。(2)基本型设计等级特征:能支持所有话音和某些数据处理应用;话基本型设计等级特征:能支持所有话音和某些数据处理应用;话音、综合型话音数据或高速数据应用;方便技术人员管理;支持音、综合型话音数据或高速数据应用;方便技术人员管理;支持IBM、HP等公司和所有等公司和所有Lucent设备的特殊信号的传输。设备的特殊信号的传输。2增强型设计等级(1)增强型设计等级对配置有如下要求:每个工作区有两个以上的信息插座;每个信息插座有独立的水平布线(4对双绞线)系统;1
8、10A或1lOP交叉连接硬件;每个工作区的干线电缆至少有3对双绞线。(2)增强型设计等级有如下特征:每个工作区有两个信息插座;任何一个信息插座都可提供话音和高速数据处理应用;客户可以利用接线板进行管理;气体管线保护。3综合型设计等级综合型设计等级的特征是把双绞线和光纤纳入建筑物综合布线系统。(1)综合型设计等级需要的配置为:每个工作区的建筑群电缆内配有2对双绞线;每个工作区的干线电缆中有3对双绞线;在建筑群、干线或水平布线子系统配置625m光缆。(2)综合型设计等级的特征有:每个工作区有两个以上的信息插座;任何一个信息插座都可以供话音和高速数据处理应用;客户可以利用接线板进行管理;光缆的管理可
9、以利用光纤连接器。152设计原则设计原则对于一个建筑物综合布线系统的设计工程师来说,在设计过程中必须做到:(1)对客户的通信要求进行评估;(2)对实际建筑物或建筑群环境作实地考察,以便对设施的安装作出评估;(3)确定通信网络及需要使用的介质:光纤、铜缆或光纤铜缆;(4)根据系统初步设计进行成本估算;(5)确定系统配置的最终布局及记录蓝图,包括电缆走向、光纤分配与管理、损耗预算、订货信息等。153设计标准设计标准智能大厦和综合布线系统在国际上已有不少相关的行业标准,主要的有ETAFTA568、ETATLA570、ETATLA569、ISO/IEC11801IEEE802.3和IEEE802.5等
10、。国内也于1997年颁布了建筑与建筑物综合布线系统工程设计规范(CECS72:95)和建筑与建筑物综合布线系统施工和验收规范(CECS89:97)等两项行业规范。154综合布线系统产品的选择原则综合布线系统产品的选择原则选择良好的综合布线产品是智能化建筑非常重要的一个环节。我国广泛采用的综合布线系统主要有:IBM的先进布线系统(ACA)、Lucent的SYSTIMAXSCS、SIEMON的SIEMONCabling、加拿大北方电讯的IBDN、德国克罗内的KISS、以及美国安普(AMP)开放式布线系统等。它们都提供15年的质量保证和有关产品系列设计指南、验收方法等。上述这些厂商的产品,大多数都符
11、合外形设计标准。但其电气特性、机构特性以及568可靠性指标往往并不一致。因此,在选用产品时,布线材料的一致性是综合布线系统的重要一环,换一句话来说,要选用其中一家符合国际标准的产品,千万不可选用多家产品,否则,在可靠性方面达不到设计要求,会影响布线系统的整体效果,也难以保护用户的投资。第二章综合布线系统结构与第二章综合布线系统结构与设计设计 21工作区工作区1、工作区构成、工作区构成在综合布线中,一个独立的需要设置终端设备的区域称为一个工作区。工作区常用术语服务区(coveragearea)替代,通常服务区大于工作区。2、工作区连接硬件、工作区连接硬件应用系统的终端设备与水平子系统的信息插座之
12、间连通的最简单的方法是用接插软线。如电话机可用两端带连接插头(RJ45)的软线直接插接到信息插座上。有些终端设备由于插头插座不匹配,或线缆阻抗不匹配,不能直接插到信息插座上。图2.1工作区终端设备的连接示意图2.2水平子系统水平子系统1、水平子系统组成、水平子系统组成 水平子系统是综合布线结构的一部分,它由配线间至信息插座的电水平子系统是综合布线结构的一部分,它由配线间至信息插座的电缆和工作区用的信息插座等组成,典型的水平子系统连接如图缆和工作区用的信息插座等组成,典型的水平子系统连接如图2.2所示。所示。水平子系统线缆通常沿楼层的地板或吊顶布线。水平子系统线缆通常沿楼层的地板或吊顶布线。水平
13、子系统线缆宜按下列原则选用:(1)普通型电缆宜用于一般场合;(2)填充型实芯电缆宜用于有空气压力的场合;(3)水平子系统线缆长度宜为90m。综合布线的信息插座是水平线缆在工作区的终端,信息插座宜按下列标准选用:(1)单个3类线连接的4针信息插座用于基本型低速率信息传输系统;(2)单个5类线连接的8针信息插座用于基本型高速率信息传输系统;(3)两个3类线连接的4针信息插座用于增强型低速率信息传输系统;(4)两个5类线连接的8针信息插座用于增强型高速率信息传输系统。图2.2水平子系统连接示意图2、水平布线线缆类型、水平布线线缆类型选择水平子系统的线缆,要依据建筑物信息的类型、容量、带宽和传输速率来
14、确定。100双绞电缆;8.3/125nm单模光纤;62.25/125nm多模光纤。允许采用的电缆、光纤形式为:150双绞电缆;10/125nm单模光纤;50/125nm多模光纤。3、水平子系统布线方法、水平子系统布线方法(1)直接埋管方式。直接埋管布线方式由一系列密封在混凝土里的金属布线管道组成,如图2.5所示。图2.5直接埋管布线方式示意图(2)先走吊顶内线槽再走支管方式线槽由金属或阻燃高强度PVC材料制成,有单件扣合方式和双件扣合方式两种类型。并配有转弯线槽、T字型线槽等。图2.6先走吊顶线槽后再走支管布线方法图(3)地面线槽方式地面线槽方式是把长方形的线槽打在地面垫层中,每隔4m8m设置
15、一个过线盒或出线盒(在支路上出线盒也起分线盒的作用),直到信息出口的接线盒。70型外形尺寸70mm25mm(宽厚),有效截面为1470平方毫米,占空比取30%,可穿24根水平线(3、5类可以混用);50型外形尺寸50mm25mm,有效截面为960mm2,可穿15根水平线。分线盒与过线盒有两槽和三槽两种,均为正方形,每面可接两根或三根地面线槽。因为正方形有四面,分线盒与过线盒均有将23个分路汇成一个主路的功能或起到900转弯的功能。四槽以上的分线盒都可用两槽或三槽分线盒拼接。4、信息插座、信息插座信息插座是水平子系统在工作区的终端接线模块。信息插座配置应注意:(1)根据楼层平面图计算每层布线面积
16、;(2)估算信息插座数量。一般设计两种平面图供用户选择:为基本型设计出每10m2一个信息插座的平面图;为增强型或综合型设计出每10m2两个信息插座的平面图;(3)确定信息插座的类型。信息插座分为嵌入式和表面安装式两种。23干线子系统干线子系统1、干线子系统的构成、干线子系统的构成干线子系统由设备间或管理区与水平子系统的引入口之间的连接线缆组成。干线是建筑物内综合布线的主馈线缆,是楼层之间垂直(或低矮而又宽阔的单层建筑物的水平布线)线缆的统称。对于高层建筑而言,通常叫做垂直子系统。2、干线子系统布线的拓扑结构、干线子系统布线的拓扑结构通常综合布线干线子系统由主配线架(MDF)、分配线架(IDF)
17、和信息插座(IO)等基本单元经线缆连接组成。综合布线拓扑结构主要有星形、总线形、环形、树状形等。在设备间、楼层配线间或二级交接间的配线架上,用接插软线或跳线,就可实现星形、总线形、环形、树状形之间的拓扑结构转换,这也正是综合布线灵活性的重要体现。3、干线子系统的布线距离、干线子系统的布线距离综合布线干线系统布线的最大距离要求:建筑群配线架(CD)到楼层配线架(FD)间的距离不应超过2000m,建筑物配线架(BD)到楼层配线架(FD)的距离不应超过500m。在建筑群配线架和建筑物配线架上,接插软线和跳线长度不宜超过20m.62.5/125000nm多模光纤,信息传输速率为100Mbps时,传输距
18、离为2km。这种光纤信道传输千兆位以太网(1000Base-SX)信息,采用8B/10B编码技术,并使用损耗最小的短波激光收发机,传输距离也只能约为260m远。8.3/125nm单模光纤信道传输以太网(1000Base-LX)信息,传输距离为5km。4、干线子系统的类型、干线子系统的类型可根据建筑物的楼层面积、建筑物的高度和建筑物的用途来选择干线子系统线缆的类型。在干线子系统中可采用四种类型的线缆:(1)100双绞电缆;(2)150双绞电缆;(3)8.3/125nm单模光缆;(4)625、125nm光缆。选择线缆和相关连接硬件要考虑:(1)对于方案的成熟性需要有足够的时间作出决定性的考察和论证
19、;(2)随着应用系统的发展,线缆和相关连接硬件的传输特性也需要逐步提高5、干线子系统的设计要领、干线子系统的设计要领(1)确定干线系统规模。(2)确定每层楼的干线。(3)确定整座建筑物的干线。(4)确定楼层配线间至设备间的干线布线路由。建筑物垂直干线布线通道可采用电缆孔、电缆井或桥架三种方法。图2.8电缆孔方法示意图图2.9电缆井方法示意图24设备间设备间图2.10典型的设备间设备配置和线路布放25管理区管理区1、管理区结构、管理区结构2、管理交接方案、管理交接方案3、管理连接硬件、管理连接硬件4、综合布线管理标记、综合布线管理标记26建筑群干线子系统建筑群干线子系统1、系统结构、系统结构2、
20、建筑群干线布线方法、建筑群干线布线方法(1)架空电缆(2)直埋布线法。(3)管道布线法。(4)建筑物线缆入口区域。图2.13超5类模块化可翻转配线架图2.14架空布线法示意图图2.15直埋布线法图2.16管道布线法图2.17建筑物线缆入口区示意图27实训实训1、实训课目综合布线工程方案设计(以本学校实验楼为综合布线工程模拟设计大楼)。2、实训目的及意义本次实训重点解决学生对综合布系统的整体认识,能对一个小型的综合工程进行系统设计,熟练掌握综合布的施工流程和方法。通过实训使学生进一步掌握综合布线总体方案和各子系统的设计方法并做到设计内容符合建筑与建筑群综合布线系统工程设计规范;培养学生综合布线工
21、程总体方案的设计能力。3、实训内容和方法现场勘测本校实验大楼,从用户处获取用户需求和建筑结构图等资料,掌握大楼建筑结构,熟悉用户需求、确定布线路由和信息点分布。进行总体方案和各子系统的设计。根据建筑结构图和用户需求(如每个数据信息点可以进行计算机通信及电话通信,能够收看电视信号,适应信息化的一切需要)。绘制综合布线路由图(用最节约最科学的方法和布线器材构成“一区、二间、三系统”),信息点分布图。综合布线材料设备预算。设计方案文档书。4、实训器材大楼建筑结构图和施工平面图以及用户需求等资料。第第3章章 综合布线工程常用材料综合布线工程常用材料 综合布线系统中采用的主要布线材综合布线系统中采用的主
22、要布线材料按其外形、作用和特点可粗略分为两料按其外形、作用和特点可粗略分为两大类,即传输介质和连接硬件(包括接大类,即传输介质和连接硬件(包括接续设备)。续设备)。综合布线系统常用的传输介质有电综合布线系统常用的传输介质有电缆和光缆。电缆又包括双绞线和同轴电缆和光缆。电缆又包括双绞线和同轴电缆。连接硬件是综合布线系统中各种接缆。连接硬件是综合布线系统中各种接续设备(如配线架、终端模块等)的统续设备(如配线架、终端模块等)的统称。连接硬件包括主件的连接器(又称称。连接硬件包括主件的连接器(又称适配器)、成对连接器及接插软线。适配器)、成对连接器及接插软线。3.1电缆及其传输特性电缆及其传输特性1
23、、双绞线、双绞线(1)概述双绞线(TwistedPair,TP)是综合布线工程中最常用的传输介质。双绞线由两根具有绝缘保护层的铜导线组成。把两根绝缘的铜导线按一定密度互相绞在一起,可降低信号干扰的程度,每一根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消。双绞线一般由两根22号或24号或26号R绝缘铜导线相互缠绕而成。图3.1非屏蔽双绞线和屏蔽双绞线非屏蔽双绞线电缆具有以下优点:无屏蔽外套,直径小,节省占用的空间;重量轻、易弯曲、易安装;将串扰减至最小或加以消除;具有阻燃性;具有独立性和灵活性,适用于结构化综合布线。(2)规格型号。EIA/TIA为双绞线电缆定义了五种不同质量的型号。计
24、算机网络综合布线常使用第三、四、五类。这五种型号分别介绍如下:第一类:主要用于传输语音(一类标准主要用于20世纪80年代初之前的电话线缆),不用于数据传输。第二类:传输频率为1MHz,用于语音传输和最高传输速率4Mbps的数据传输,常见于使用4Mbps规范令牌传递协议的旧的令牌网。第三类:指目前在ANSI和EIA/TIA568标准中指定的电缆。该电缆的传输频率为16MHz,用于语音传输及最高传输速率为10Mbps的数据传输,主要用于10base-T。第四类:该类电缆的传输频率为20MHz,用于语音传输和最高传输速率16Mbps的数据传输,主要用于基于令牌的局域网和10base-T/100bas
25、e-T。第五类:该类电缆增加了绕线密度,外套一种高质量的绝缘材料,传输频率为100MHz,用于语音传输和最高传输速率为100Mbps的数据传输,主要用于100base-T和10base-T网络,这是最常用的以太网电缆。图3.2三类25对非屏蔽双绞线 图3.3五类25对室外阻水非屏蔽双绞线和五类4对非屏蔽双绞线 图3.4双绞线分类(3)性能指标。对于双绞线,用户最关心的性能指标包括衰减、近端串扰、阻抗特性、分布电容、直流电阻等。(4)双绞线电缆的测试数据。1004对非屏蔽双绞线有3类线、4类线、5类线和超5类及6类线之分。它们受下述指标约束,即衰减、分布电容、直流电阻、直流电阻偏差值、阻抗特性、
26、返回损耗、近端串扰。(5)常用的双绞线电缆。5类4对24AWG100非屏蔽双绞线电缆。5类4对24AWG100屏蔽电缆。5类25对24AWG非屏蔽软线。图3.8 5类4对24AWG100屏蔽电缆图3.95类25对AWG非屏蔽软线物理结构图2、同轴电缆、同轴电缆图3.11同轴电缆实物图 3.2 光纤及其传输特性光纤及其传输特性1、光纤的基本概念、光纤的基本概念图3.13单芯光缆实物图和结构图图3.14多芯光缆的实物图和结构图光纤主要有两大类,即单模/多模和折射率分布类。(1)单模/多模。单模光纤(Single Mode Fibre,SMF)的纤芯直径很小,在给定的工作波长上只能以单一模式传输,传
27、输频带宽,传输容量大。光信号可以沿着光纤的轴向传播,因此光信号的损耗很小,离散也很小,传播的距离较远。2、光纤的种类、光纤的种类(2)折射率分布类。折射率分布类光纤可分为跳变式光纤和渐变式光纤。跳变式光纤纤芯的折射率和保护层的折射率都是常数。在纤芯和保护层的交界面折射率呈阶梯型变化。渐变式光纤纤芯的折射率随着半径的增加而按一定规律减小,到纤芯与保护层交界处减小为保护层的折射率。纤芯的折射率的变化是近似抛物线型。表3-8光纤特性说明表表39光纤使用温度范围表3.3 连接硬件及其技术指标连接硬件及其技术指标连接硬件是综合布线系统中各种接续设备(如配线架等)的统称。连接硬件包括主件的连接器(又称适配
28、器)、成对连接器及接插软线,但不包括某些应用系统对综合布线系统用的连接硬件,也不包括有源或无源电子线路的中间转接器或其他器件(如阻抗匹配变量器、终端匹配电阻、局域网设备、滤波器和保护器件)等。连接硬件是综合布线系统中的重要组成部分。图3.16面板和模块实物图图3.1724口配线架实物图(2)按连接硬件在综合布线系统中的使用功能划分为配线设备、交接设备、分线设备。配线设备:如配线架(箱、柜)等;交接设备:如配线盘(交接间的交接设备)和屋外设置的交接箱等;分线设备:如电缆分线盒、光纤分线盒和各种信息插座等。图3.18为光纤分线盒。图3.18光纤分线盒图3.19金属槽外形图3.20PVC槽外形2 2
29、、金属管和塑料管、金属管和塑料管金属管是用于分支结构或暗埋的线路,它的规格也有多种,工程施工中常用的金属管按其外径大小(单位为mm)有D 1 6、D 2 0、D 2 5、D 3 2、D 4 0、D 5 0、D 6 3、D 2 5、D 11 0等规格。在金属管内穿线比线槽布线难度更大一些,在选择金属管时要注意管径选择大一点,一般管内填充物占3 0左右,以便于穿线。金属管还有一种是软管(俗称蛀皮管),供弯曲的场合使用。塑料管产品分为两大类即PE阻燃导管和PVC阻然导管.图3.21PVC阻燃导管实物图 与PVC管安装配套的附件有接头、螺圈、弯头、弯管弹簧、一通接线盒、二通接线盒、三通接线盒、四通接线
30、盒、开口管卡、专用截管器、PVC粗合剂等。图3.22中,左边是弯头,右边是三通接线盒。图3.22弯头和三通接线盒图3、桥架、桥架图3.23重型桥架 图3.24弯通、三通、四通4 4、综合布线工程中的常用工具、综合布线工程中的常用工具(1)打线钳。图3.25打线钳图3.26网线钳图3.27光纤涂覆层剥离钳(4)光纤熔接机。光纤熔接机可以把两根光纤通过高温熔化后连接在一起。图3.28为一款光纤熔接机。它具有以下特点:5.6英寸大型彩色显示器、位置可调、避光性好;中文界面;最新光学系统,同倍率、同焦点、一次同时观察12芯;自动检测光纤端面,自动校准熔接位置,自动选择最佳熔接程序,自动推算接续损耗。图
31、3.28光纤熔接机实物图第第4章章 电缆传输通道施工电缆传输通道施工 电缆施工包括建筑物主干线电缆布电缆施工包括建筑物主干线电缆布线施工、建筑群间电缆线布线、建筑物线施工、建筑群间电缆线布线、建筑物内水平布线施工三大部分。所涉及的施内水平布线施工三大部分。所涉及的施工技术包括综合布线路由选择、线槽铺工技术包括综合布线路由选择、线槽铺设、线缆牵引、线缆连接、线缆和信息设、线缆牵引、线缆连接、线缆和信息模块的端接技术等。模块的端接技术等。41电缆传输通道的施工要求电缆传输通道的施工要求411综合布线安装施工的基本要求(1)综合布线系统工程安装施工,须按照建筑与建筑群综合布线系统工程验收规范(GB/
32、T50312一2000)中的有关规定进行,也可以根据工程设计要求进行。()为了确保传输线路的工作质量,在施工现场要有参与该项工程方案设计的技术人员进行监督、指导,也可引入信息工程监理公司进行工程总监理。412 工程施工技术准备(1)熟悉、会审图纸。(2)熟悉和工程有关的其他技术资料,如施工及验收规范、技术规程、质量检验评定标准以及制造厂提供的资料,即安装使用说明书、产品合格证、试验记录数据等。(3)编制施工方案。(4)编制工程预算。413 工程施工前检查(1)环境检查;(2)器材检验:型材、管材与铁件的检验;型材、管材与铁件的检验;电缆、光缆的检验电缆、光缆的检验;线缆的种类及要求:线缆的种类
33、及要求:CMP一用于阻燃;CMR一用于垂直主干;CM一普通使用,除阻燃和垂直主干外;CMX一居民楼和特定商业使用;MPP一多用途阻燃;MPR一多用途主干;42铜缆布线铜缆布线421路由选择技术两点间最短的距离是直线,但对于布线缆来说,它不一定就是最好、最佳的路由。在选择最容易布线的路由时,要考虑便于施工,便于操作,即使花费更多的线缆也要这样做。例如,我们要把“2 5对”线缆从一个配线间牵引到另一个配线间,采用直线路径,要经天花板布线,路由中要多次分割、钻孔才能使线缆穿过并吊起来;而另一条路由是将线缆通过一个配线间的地板,然后再通过一层悬挂的天花板,再通过另一个配线间的地板向上。如图4.1所示。
34、图4.1水平线缆布线的一种方法1、金属管的铺设(1)金属管的加工要求。(2)金属管切割及套丝连接。(3)金属管弯曲。2、金属槽的铺设(1)线槽安装要求。(2)水平子系统线缆敷设支撑保护要求。(3)干线子系统的线缆敷设支撑保护要求 4.2.2 4.2.2 线槽铺设技术线槽铺设技术3.塑料槽的铺设塑料槽的规格有多种,在第3章相关器材介绍中已作了叙述,这里就不再赘述。塑料槽的铺设从原理上讲类似金属槽,但操作上还有所不同。具体表现为下面3种方式:(1)在天花板吊顶打吊杆或托式桥架。(2)在天花板吊顶外采用托架桥架铺设。(3)在天花板吊顶外采用托架加配定槽铺设。4.2.3 4.2.3 线缆线缆牵引技术牵
35、引技术 线缆牵引是指用一条拉线(通常是一条绳)或一条软钢丝绳将线缆牵引穿过墙壁管路、天花板和地板管路。所用的方法取决于要完成作业的类型、线缆的质量、布线路由的难度(例如:在具有硬转弯的管道布线要比在直管道中布线难),还与管道中要穿过的线缆的数目有关,在已有线缆的拥挤的管道中穿线要比空管道难。1、牵引“4对”线缆标准的“4对”线缆很轻,通常不要求做更多的准备,只要将它们用电工带子与拉绳捆扎在一起就行了。如果牵引多条“4对”线穿过一条路由,可用下列方法:(1)将多条线缆聚集成一束,并使它们的末端对齐。用电工带或胶布紧绕在线缆束外面,在末端外绕5 01 0 0 m m长距离,参看图4.2。图4.2
36、用胶布固定方法将拉绳穿过电工带缠好的线缆,并打好结,如图4.3所示。除去一些绝缘层以暴露出5 01 0 0 m m的裸线。将裸线分成两条,如图4.4所示。图4.4导线的的分条示意图图4.5终端电缆环的做法 图4.6导线分成两个绞线组图4.7拉线环与导线的结接方法图4.8缆线一端的固定图4.9用电工带缠绕线缆一端4.2.4 4.2.4 建筑物主干线电缆布线施工.向下垂放线缆.向上牵引线缆图4.12电动绞车示意图4.2.5 4.2.5 建筑群间电缆线布线技术在建筑群间敷设线缆,一般采用两种方法,即地下管道敷设和架空敷设。1、架空敷设线缆、管道内敷设线缆在管道中敷设线缆时,有3种情况:(1)小孔到小
37、孔;(2)在小孔间的直线敷设;()沿着拐弯处敷设。图4.1 3架空电缆方法4.2.6 4.2.6 建筑物内水平布线技术.暗道布线.天花板顶内布线水平布线最常用的方法是在天花板吊顶内布线。具体施工步骤如下:(1)确定布线路由,沿着所设计的路由,打开天花板,用双手推开每块镶板,多条4对线很重,为了减轻压在吊顶上的压力,可使用J形钩、吊索及其他支撑物来支撑线缆,如图4.14所示。图4.14从天花板布线方法图4.15线缆的分组安装方法43缆线终端和连接缆线终端和连接.配线接续设备的安装施工图4.16 在保护外衣上切缝 图4.17 拉扯绳以除去保护外衣图4.18 将保护外衣除去 图4.19 除去绝缘层保
38、护外衣.通信引出端(信息插座)和其他附件的安装施工.对绞缆线的终接图4.20绞线终端的处理图4.21插入水晶头线缆的处理要求图4.22四对线缆中线对的放置图4.23 线缆插入水晶头以后的状态44 信息插座端接信息插座端接信息插座的安装信息插座引针与电缆的连接通用信息插座端接模块化连接器端接配线板端接图4.28信息插座模块图图4.29将线对压到合适的槽中图4.30 用扁口钳切去多余的导线头图4.31 将端接夹放到线上图4.32屏蔽模块实物图图4.46配线板端接的步骤第第5章章 光缆传输通道施工光缆传输通道施工51 光缆传输通道施工要求光缆传输通道施工要求 光缆是由光纤通过光缆是由光纤通过“层绞层
39、绞”“束管束管”等方法加工而成的。等方法加工而成的。光纤由有机纯净的石英制成。单模光纤包层直径为光纤由有机纯净的石英制成。单模光纤包层直径为125m,缓冲层直径为缓冲层直径为250m,同光部分的芯径只有,同光部分的芯径只有810m。光缆。光缆的敷设与施工应考虑的事项和电缆敷设施工考虑的事项大致相的敷设与施工应考虑的事项和电缆敷设施工考虑的事项大致相同。但光缆的抗张力、抗压性能差,容易折断,因此在施工方同。但光缆的抗张力、抗压性能差,容易折断,因此在施工方法、工艺要求、工序流程等方面技术要求较高;对测试仪器仪法、工艺要求、工序流程等方面技术要求较高;对测试仪器仪表、机具工具、辅助材料等要求精度高
40、,干燥清洁,还要求操表、机具工具、辅助材料等要求精度高,干燥清洁,还要求操作人员有较高的技术知识和操作技能。作人员有较高的技术知识和操作技能。511 主干光缆布线方法主干光缆布线方法1、向下垂放光缆2、向上牵引使用绞车牵引光缆。使用绞车牵引光缆的过程如下:将拉绳穿过绞车;起动绞车的发动机,通过楼层的开孔向下放绳至楼底;关掉绞车;如果绳子上有拉眼,则将光缆连到此绳的拉眼上去。如果绳子上没有拉眼,则使用一个双心环,慢慢将光缆经过内导管、管道或开口槽孔向上拉;用拉力计监视光缆的拉力,如有必要,给光缆加润滑剂以减少摩擦力;当光缆牵引到顶层时,关闭牵引的机器;根据需要,利用分离光缆夹或缆带将光缆固定到顶
41、部楼层和底部楼层;当工作完成后释放绞车上光缆的末端;将光缆通过的孔、槽空隙堵起来。对于大孔,则将孔槽中的光缆松弛地捆起来。512 建筑群光缆布线建筑群光缆布线 建筑群之间的光缆布线有三种方法,即地下管道敷建筑群之间的光缆布线有三种方法,即地下管道敷设,就是在地下管道中敷设光缆;直接地下掩埋敷设;设,就是在地下管道中敷设光缆;直接地下掩埋敷设;架空敷设,即在空中从电力杆到电力杆敷设架空敷设,即在空中从电力杆到电力杆敷设5.2 光缆布放光缆布放1、光缆分屯布放、光缆分屯布放2、光缆弯曲半径和牵引张力、光缆弯曲半径和牵引张力3、光缆布放的牵引速度、光缆布放的牵引速度光缆布放的牵引速度以不影响光缆传输
42、参数光缆布放的牵引速度以不影响光缆传输参数为前题。通常应注意以下两点:为前题。通常应注意以下两点:(1)光缆布放的牵引速度一般以)光缆布放的牵引速度一般以5-15m/min为宜。为宜。(2)人工牵引或拖放速度应均匀,严禁打小圈、)人工牵引或拖放速度应均匀,严禁打小圈、扭转等现象发生。扭转等现象发生。4、光缆布放的牵引方式、光缆布放的牵引方式5、光缆布放的质量要求、光缆布放的质量要求6、光缆外护套剥开要求、光缆外护套剥开要求(1)每次光缆外护套的开剥长度不宜超过40cm,在开剥过程中不能伤及套塑管,在拉外护套时应慢慢拉动,施力要均匀。(2)如接续时需较长光纤,可通过多次开剥直至达到所需长度。53
43、 光纤连接技术光纤连接技术这里所讲的光纤连接器确切地讲是光纤活动连接器,是按光纤接头可拆卸与否来分类的,所以相应地还有一种不可拆卸的连接器,称为固定连接器。光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器,还有其他媒介如塑胶等为传输媒介的光纤连接器;按连接头结构形式可分为FC、SC、ST、LC、D4、DIN、MU、MT等各种形式;按光纤端面形状分有FC、PC(包括SPC或UPC)和APC型;按光纤芯数分还有单芯、多芯(如MT-RJ)型光纤连接器之分。54 光纤端接技术光纤端接技术“纤对纤”,是指铺设光纤与在工厂已端接了一端光连接器的尾纤(Pigtail)相连接。熔接是相对最快的
44、光纤端接方式。用辅助工具将铺设光纤与尾纤均剥去外皮、切割、清洁后,在熔接盘(FusionSpliceProtector)等的保护下使用光熔接机“熔”为一体即成。熔接方式稳定可靠,失败率在1%以下,缺点是需要在现场有电源、设备体积庞大、价格昂贵而且需要专业人员操作和日常维护。机械接续,是将铺设光纤与尾纤均剥去外皮、切割、清洁后,插入接续匹配盘(MechanicalSpliceOrganizer)中对准、相切并锁定。机械接续过程可逆,速度也较快,失败率略高于熔接,工具简易投入佷小,但接续匹配盘通常不便宜。“纤对接头”,是指铺设光纤与光连接器(Connector)直接相连接。也大致分两种方式:黏合剂
45、/打磨(Adhesive-Polish)和非现场打磨。541 直接端接直接端接1、干燥箱固化的环氧树脂型端接2、预装环氧树脂型端接3、冷固化环氧树脂型端接4、机械弯曲和打磨5、带有预打磨套圈的机械弯曲542 接合端接接合端接1、机械接合机械接合就是采用塑料模具,在塑料模具的每一端带有电缆夹(或采用键控方式的锁定夹)。光纤的准备方式与熔接时的光纤准备方式相同,两端要滑入模具内部,直到这两端在通常填有与折射率相符的凝胶的空间中相接。2、熔断接合这种方法需要使用熔断接合机。熔接机包括一台对准设备、一个电弧发生器和一台小型干燥箱。对准设备能保证准备好的光纤处在每个轴的相应位置上。然后电弧在预先编程的时
46、间和功率上点火,实现无缝连接。如果连接易断,那么可以安装一个具有不锈钢加强杆的热缩套管。543 预先端接的光纤预先端接的光纤通过这种技术,安装人员可以指定长度、纤芯数量、电缆结构和连接器形式,用户只需把电缆拉到相应位置上,然后连接到配线箱内部即可,而不必进行其他操作。预先端接的电缆两端受到拉入孔保护,制造商已经对其进行光测试。略有不同的一种预先端接的光纤采用插入式配线盒,而不是配线架,在背面有一个多芯连接器(MTP/MPO),正面则采用SC、ST等连接器。由于电缆装配件和配线盒事先都经过测试,因此其安装速度最快 544 多模光纤的接续多模光纤的接续上述端接方法并不能全部适用于单模光纤,但都可以
47、适用于多模光纤。这是因为端接中会产生端面打磨,提供可以接受的回波损耗性能。在具有预打磨套圈的任何连接器中,在制造过程中将控制其回波损耗。接合还使用出厂时安装的连接器,提供了检验的回波损耗数值。很明显,预先端接的光纤在出厂时也通过了测试第第6章章 综合布线的监理与概预算综合布线的监理与概预算6.1综合布线工程项目监理概况综合布线工程项目监理概况6.1.1建设工程监理与信息工程监理建设工程监理与信息工程监理 工程监理即对工程建设项目的目标进行有效的协调控制。具体来说,就是对经过科学的规划所确定的工程或项目进行三控制(质量控制、进度控制和投资控制)、两管理(合同管理和信息管理)和一协调(全面组织协调
48、),如图所示。在工程的中期,信息系统监理的内容包含三个部分的施工与开发的监理(即综合布线、网络系统集成及应用软件开发),工程后期的监理内容主要为试运行及验收的监理。如图所示。6.1.2综合布线工程监理综合布线工程监理综合布线工程监理是信息工程监理的一部分。综合布线监理主要是完成对综合布线项目实施过程的监督跟踪,确保工程质量。过去综合布线施工和监理工作主要由项目承包方一并实施。随着综合布线市场的竞争加剧,工程要求的进一步规范,综合布线项目工程通常也需要引入第三方,即信息工程监理公司,站在公正公平的立场上,依据相关标准,对综合布线工程全面的实施监理。6.2综合布线监理的实施综合布线监理的实施6.2
49、1综合布线监理的范围和内容综合布线监理的范围和内容1、工程前的服务工程前的服务包括以下几点:(1)参与建设项目的需求分析,帮助用户确定工程的设计目标;(2)协助用户编制招标文件、制定工程标底、实施招标活动、确定工程承包单位、组织评选设计方案;(3)参与合同谈判,协助用户完善工程建设合同和技术协议,明确系统验收方案,保护用户的权益;(4)审核施工设计、技术方案和进度计划,检查施工准备情况;(5)了解承建方的质量控制体系和措施,核实质量文件;(6)协助用户确定主要设备型号和配置;(7)辅助制定人员培训计划。2、工程中的服务工程中的服务包括以下几点:(1)在工程建设过程中,负责对工程材料和施工质量进
50、行监督、评价,必要时责令施工单位返工或停工;(2)按照预定施工计划对工程进度进行有效控制;(3)承担设备完好性及其配置完整性验收;(4)确认承建方选择的分包单位;(5)主持协商工程设计变更,调解合同双方争议,必要时提出处理索赔的建议与方案;(6)检查工程进度实施情况,督促承建方采取措施实现合同目标。3、工程后的服务工程后的服务包括以下几点:(1)审核竣工文档资料的完整性、可读性及其与工程实际的一致性;(2)审核操作系统、应用系统等软件配置与设计方案的符合性;(3)检测验证系统功能性能与合同的符合性;(4)检查人员培训计划落实情况(5)出具验收报告;(6)帮助用户制定系统运行管理规章制度;(7)
