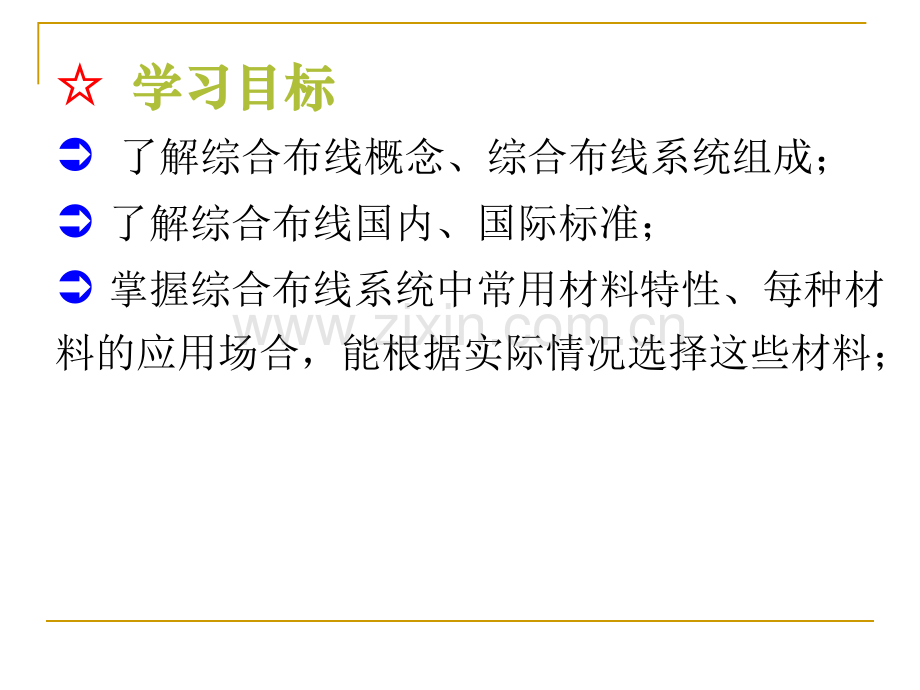

1、认识综合布线子系统认识综合布线子系统全有文档 学习目标学习目标 了解综合布线概念、综合布线系统组成;了解综合布线国内、国际标准;掌握综合布线系统中常用材料特性、每种材料的应用场合,能根据实际情况选择这些材料;学习目标学习目标 了解综合布线概念、综合布线系统组成;了解综合布线国内、国际标准;掌握综合布线系统中常用材料特性、每种材料的应用场合,能根据实际情况选择这些材料;基本能认识综合布线系统结构,能说出各综合布线各子系统之间的关系 参观访问一个采用综合布线系统构建的校园网;了解该校园网络的基本情况,其中包括建筑物的面积、层数、功能用途、建筑物的结构、信息点的布置、数量等;参观建筑物的设备间,了解
2、并记录设备间所用的设备名称和规格,注意各设备之间的连接情况;了解设备间的环境状况;任务描述任务描述 参观管理间,了解管理间的环境、面积和设备配置;观察综合干线子系统是采用何种方式进行敷设的。了解线缆的类型、规格和数量;观察水平子系统的走线路由。了解水平子系统所选用的介质类型、规格和数量,并观察其布线方式;观察工作区的面积、信息插座的配置数量、类型、安装高度和线缆的布线方式;画出该网络的系统布线示意图;在参观、做记录的基础上,画出该网络的布线结构示意草图;在图中标明所用设备的型号、名称、数量,各综合布线子系统所选用介质的类型及数量;画出该系统与公用网络的连接情况草图;任务学习引导任务学习引导综合
3、布线基本概念综合布线基本概念12综合布线系统类型综合布线系统类型3 3综合布线系统工程的各个子系统综合布线系统工程的各个子系统4综合布线系统传输介质综合布线系统传输介质5综合布线系统工程常用器材综合布线系统工程常用器材 综合布线基本概念综合布线基本概念 综合布线是一门新发展起来工程技术,它涉及许多理论和技术问题,是一个多学科交叉的新领域,也是计算机技术、通信技术、控制技术与建筑技术紧密结合的产物。综合布线是集成网络系统的基础,它能够支持数据、话音及其图像等的传输要求,为计算机网络和通信系统的支撑环境。同时,作为开放系统,综合布线也为其它系统的接入提供了有力的保障。一套先进的综合布线系统,不仅能
4、支持一般的话音、数据传输,它还应能支持多种网络协议,和不同生产厂商的设备互连,可适应各种灵活的、容错的组网方案。综合布线系统与智能大厦的发展紧密相关,是智能大厦的实现基础。智能大厦具有舒适性、安全性、方便性、经济性和先进性等特点。智能大厦一般包括中央计算机控制系统、楼宇控制系统、办公自动化系统、通信自动化系统、消防自动化系统、安保自动化系统等。另一方面,综合布线系统是生活小区智能化的基础。信息化社会唤起了人们对住宅智能化的要求,业主们开始考虑在舒适的家中了解各种信息,并且非常关注在家办公、在家炒股、互动电视、住宅自控等等新生事物。综合布线系统类型综合布线系统类型 综合布线系统可以分为基本型综合
5、布线系统、增强型综合布线系统、综合型综合布线系统三种。基本型综合布线系统 基本型综合布线系统大多数能支持话音/数据,其特点是一种富有价格竞争力的综合布线方案,能支持所有话音和数据的应用,应用于语音、话音/数据或高速数据,便于技术人员管理,能支持多种计算机系统数据的传输。增强型综合布线系统 增强型综合布线系统不仅具有增强功能,而且还可提供发展余地。它支持话音和数据应用,并可按需要利用端子板进行管理,特点是每个工作区有2个信息插座,不仅机动灵活,而且功能齐全,任何一个信息插座都可提供话音和高速数据应用,可统一色标,按需要可利用端子板进行管理,是一个能为多个数据应用部门提供服务的经济有效的综合布线方
6、案。综合型综合布线系统 综合型综合布线系统的主要特点是引入光缆,可适用于规模较大的智能大楼,其余特点与基本型或增强型相同。综合布线系统工程的各个子系统 工作区子系统 工作区子系统是指从信息插座延伸到终端设备的整个区域,即一个独立的需要设置终端的区域划分为一个工作区。工作区域可支持电话机、数据终端、计算机、电视机、监视器以及传感器等终端设备。它包括信息插座、信息模块、网卡和连接所需的跳线,并在终端设备和输入/输出(I/O)之间搭接,相当于电话配线系统中连接话机的用户线及话机终端部分。水平子系统 水平子系统在GB50311国家标准中称为配线子系统,以往资料中也称水平干线子系统。水平子系统应由工作区
7、信息插座模块、模块到搂层管理间连接缆线、配线架、跳线等组成。实现工作区信息插座和管理间子系统的连接,包括工作区与楼层管理间之间的所有电缆、连接硬件(信息插座、插头、端接水平传输介质的配线架、跳线架等)、跳线线缆及附件。一般采用星型结构,它与垂直子系统的区别是:水平干线系统总是一个楼层上,仅与信息插座、楼层管理间子系统连接。垂直子系统 垂直子系统在GB50311国家标准中称为干线子系统,提供建筑物的干线电缆,负责连接管理间子系统到设备间子系统。实现主配线架与中间配线架,计算机、PBX、控制中心与各管理子系统间的连接,该子系统由所有的布线电缆组成,或由导线和光缆以及将此光缆连接到其他地方的相关支撑
8、硬件组合而成。干线传输电缆的设计必须既满足当前的需要,又适合今后的发展,具有高性能和高可靠性,支持高速数据传输。管理间子系统 管理间子系统也称为电信间或者配线间,一般设置在每个楼层的中间位置。对于综合布线系统设计而言,管理间主要安装建筑物配线设备,是专门安装楼层机柜、配线架、交换机的楼层管理间。管理间子系统也是连接垂直子系统和水平干线子系统的设备。当楼层信息点很多时,可以设置多个管理间。设备间子系统 设备间在实际应用中一般称为网络中心或者机房。是在每栋建筑物适当地点进行网络管理和信息交换的场地。其位置和大小应该根据系统分布、规模以及设备的数量来具体确定,通常由电缆、连接器和相关支撑硬件组成,通
9、过缆线把各种公用系统设备互连起来。主要设备有计算机网络设备、服务器、防火墙、路由器、程控交换机、楼宇自控设备主机等,它们可以放在一起,也可分别设置。进线间子系统 进线间是建筑物外部通信和信息管线的入口部位,并可作为入口设施和建筑群配线设备的安装场地。进线间是GB50311国家标准在系统设计内容中专门增加的,要求在建筑物前期系统设计中要有进线间,满足多家运营商业务需要,避免一家运营商自建进线间后独占该建筑物的宽带接入业务。进线间一般通过地埋管线进入建筑物内部,宜在土建阶段实施。建筑群子系统 建筑群子系统也称为楼宇子系统,主要实现楼与楼之间的通信连接,一般采用光缆并配置相应设备,它支持楼宇之间通信
10、所需的硬件,包括缆线、端接设备和电气保护装置。在建筑群子系统中室外缆线敷设方式,一般有架空、直埋、地下管道三种情况。具体情况应根据现场的环境来决定。综合布线系统传输介质综合布线系统传输介质 在网络综合布线系统工程施工中,我们都会用到不同的网络传输介质、网络布线配件和布线工具等。目前,在综合布线系统中使用的传输介质有:双绞线、大对数线、光缆。双绞线线缆 双绞线的种类 3类(带宽16Mbps)5类(带宽100Mbps)超5类(带宽100Mbps)6类(带宽250Mbps)3类(带宽16Mbps)4类(带宽20Mbps)5类(带宽100Mbps)超5类(带宽100Mbps)6类(带宽250Mbps)
11、7类(带宽620Mbps)屏蔽双绞线非屏蔽双绞线双绞线图1-4 双绞线物理结构 计算机网络工程使用4对非屏蔽双绞线导线,物理结构如图1-4所示:对于双绞线,作为用户所关心的是:衰减、近端串扰、特性阻抗、分布电容、直流电阻等。衰减 衰减(Attenuation)是沿链路的信号损失度量。衰减随频率而变化,所以应测量在应用范围内的全部频率上的衰减。近端串扰 近端串扰NEXT损耗(Near-EndCrosstalkLoss)是测量一条UTP链路中从一对线到另一对线的信号耦合。对于UTP链路来说这是一个关键的性能指标,也是最难精确测量的一个指标,尤其是随着信号频率的增加其测量难度就更大。串扰分近端串扰和
12、远端串扰(FEXT),测试仪主要是测量NEXT。由于线路损耗,FEXT的量值影响较小。直流电阻 直流环路电阻会消耗一部分信号并转变成热量,它是指一对导线电阻和ISO/IEC 11801 标准的规格不得大于19.2W每对间的差异不能太大(小于0.1W),否则表示接触不良,必须检查连接点。特性阻抗 与环路直接电阻不同,特性阻抗包括电阻及频率自1100MHz的电感抗及电容抗,它与一对电线之间的距离及绝缘的电气性能有关。各种电缆有不同的特性阻抗,对双绞线电缆而言,则有100、120及150几种。衰减串扰比(ACR)在某些频率范围,串扰与衰减量的比例关系是反映电缆性能的另一个重要参数。ACR有时也以信噪
13、比(SNR)表示,它由最差的衰减量与NEXT量值的差值计算。较大的ACR值表示对抗干扰的能力更强,系统要求至少大于10dB。电缆特性 通讯信道的品质是由它的电缆特性-信噪比SNR来描述的。SNR是在考虑到干扰信号的情况下,对数据信号强度的一个度量。如果SNR过低,将导致数据信号在被接收时,接收器不能分辨数据信号和噪音信号,最终引起数据错误。因此,为了使数据错误限制在一定范围内,必须定义一个最小的可接收的SNR。双绞线的绞距 在双绞线电缆内,不同线对具有不同的绞距长度。一般地说,4对双绞线绞距周期在38.1mm长度内,按逆时针方向扭绞,一对线对的扭绞长度在12.7mm以内。大对数双绞线 在双绞线
14、电缆内,不同线对具有不同的绞距长度。一般地说,4对双绞线绞距周期在38.1mm长度内,按逆时针方向扭绞,一对线对的扭绞长度在12.7mm以内。大对数双绞线的组成 大对数双绞线是由25对具有绝缘保护层的铜导线组成的。它有3类25对大对数双绞线,5类25对大对数双绞线,为用户提供更多的可用线对,并被设计为扩展的传输距离上实现高速数据通信应用,传输速率为100MHz。导线色彩由蓝、橙、绿、棕、灰和白、红、黑、黄、紫编码组成 大对数线品种 大对数线品种分为屏蔽大对数线和非屏蔽大对数线,如图1-5所示。图1-5 大对数双绞线 (a)屏蔽大对数线 (b)非屏蔽大对数线 大对数线品种 大对数线品种分为屏蔽大
15、对数线和非屏蔽大对数线,如图1-5所示。同轴电缆 同轴电缆是由一根空心的外圆柱导体及其所包围的单根内导线所组成,如图1-6。柱体同导线用绝缘材料隔开,其频率特性比双绞线好,能进行较高速率的传输。由于它的屏蔽性能好,抗干扰能力强,通常多用于基带传输。图1-6 同轴电缆 同轴电缆也是局域网中最常见的传输介质之一。它用来传递信息的一对导体是按照一层圆筒式的外导体套在内导体(一根细芯)外面,两个导体间用绝缘材料互相隔离的结构制选的,外层导体和中心轴芯线的圆心在同一个轴心上,所以叫做同轴电缆,同轴电缆之所以设计成这样,也是为了防止外部电磁波干扰异常信号的传递。同轴电缆可分为两种基本类型,基带同轴电缆和宽
16、带同轴电缆。目前基带常用的电缆,其屏蔽线是用铜做成网状的,特征阻抗为50,如RG-8、RG-58等;宽带常用的电缆,其屏蔽层通常是用铝冲压成的。特征阻抗为75,如RG-59等。细缆 细缆的直径为0.26厘米,最大传输距离185米,使用时与50终端电阻、T型连接器、BNC接头与网卡相连,十分适合架设终端设备较为集中的小型以太网络。缆线总长不要超过185米,否则信号将严重衰减。细缆的阻抗是50。粗缆 粗缆(RG-11)的直径为1.27厘米,最大传输距离达到500米。由于粗缆的强度较强,最大传输距离也比细缆长,因此粗缆的主要用途是扮演网络主干的角色,用来连接数个由细缆所结成的网络。粗缆的阻抗是75。
17、光缆 光纤 光导纤维是一种传输光束的细而柔韧的媒质。光导纤维电缆由一捆纤维组成,简称为光缆,如图1-7。光纤通常是由石英玻璃制成,其横截面积很小的双层同心圆柱体,也称为纤芯,它质地脆,易断裂,由于这一缺点,需要外加一保护层。其结构如图1-8。光纤的种类 光纤主要有两大类,即单模光纤和多模光纤。单模光纤 单模光纤的纤芯直径很小,在给定的工作波长上只能以单一模式传输,传输频带宽,传输容量大。光信号可以沿着光纤的轴向传播,因此光信号的损耗很小,离散也很小,传播的距离较远。单模光纤PMD规范建议芯径为810m,包括包层直径为125m。多模光纤 多模光纤是在给定的工作波长上,能以多个模式同时传输的光纤。
18、多模光纤的纤芯直径一般为50至200m,而包层直径的变化范围为125到230m,计算机网络用纤芯直径为62.5m,包层为125m,也就是通常所说的62.5m。与单模光纤相比,多模光纤的传输性能要差。在导入波长上分单模1310nm、1550nm;多模850nm、1300nm。纤芯分类 1)按照纤芯直径可划分为以下几种:50125(m)缓变型多模光纤 62.5125(m)缓变增强型多模光纤 10125(m)缓变型单模光纤 2)按照光纤芯的折射率分布可分为以下几种:阶跃型光纤(StepIndexFiber,SIF)梯度型光纤(GriendedIndexFiber,GIF)环形光纤(RingFiber
19、)W型光纤 光缆的种类和机械性能 单芯互联光缆 主要应用范围包括:跳线、内部设备连接、通信柜配线面板、墙上出口到工作站的连接和水平拉线直接端接。主要性能及优点如下:1)高性能的单模和多模光纤符合所有的工业标准;2)900m紧密缓冲外衣易于连接与剥除;3)Aramid抗拉线增强组织提高对光纤的保护;4)UL/CAS验证符合OFNR和OFNP能要求;双芯互联光缆 主要应用范围包括:交连跳线、水平走线,直接端接、光纤到桌、通信柜配线面板和墙上出口到工作站的连接。双芯互联光缆除具备单芯互联光缆所有的主要性能优点之外,还具有光纤之间易于区分的优点。室外光缆412芯铠装型与全绝缘型 主要应用范围包括:1)
20、园区中楼宇之间的连接;2)长距离网络;3)主干线系统;4)本地环路和支路网络;5)严重潮湿、温度变化大的环境;6)架空连接(和悬缆线一起使用)、地下管道或直埋。室内/室外光缆(单管全绝缘型)主要应用范围包括:1)不需任何互联情况下,由户外延伸入户内,线缆具有阻烯特性;2)园区中楼宇之间的连接;3)本地线路和支路网络;4)严重潮湿、温度变化大的环境;5)架空连接时;6)地下管道或直埋;7)悬吊缆/服务缆。综合布线系统工程常用器材综合布线系统工程常用器材 布线系统中除了线缆外,槽管是一个重要的组成部分,可以说:金属槽、PVC槽、金属管、PVC管是综合布线系统的基础性材料。线槽 金属槽 金属槽由槽底
21、和槽盖组成,每根糟一般长度为2米,槽与槽连接时使用相应尺寸的铁板和螺丝固定。槽的外型如图1-9所示。在综合布线系统中一般使用的金属槽的规格有:50mm100mm、100mm100mm、100mm200mm、100mm300mm、200400mm等多种规格。图1-9 金属槽外形 塑料槽 塑料槽的外状与图1-9类似,但它的品种规格更多,从型号上讲有:PVC-20系列、PVC-25系列、PVC-25F系列、PVC-30系列、PVC-40系列、PVC-40Q系列等。从规格上讲有:20mm12mm、25mm12.5mm、25mm25mm、30mm15mm、40mm20mm等。与PVC槽配套的附件有:阳角
22、、阴角、直转角、平三通、左三通、右三通、连接头、终端头、接线盒(暗盒、明盒)等。如图1-10所示。图1-10 PVC槽配套的附件 管材 金属管 金属管是用于分支结构或暗埋的线路,它的规格也有多种,以外径mm为单位。管的外形如图1-11所示。工程施工中常用的金属管有:D16、D20、D25、D32、D40、D50、D63、D25、D110等规格。在金属管内穿线比线槽布线难度更大一些,在选择金属管时要注意管径选择大一点,一般管内填充物占30左右,以便于穿线。金属管还有一种是软管(俗称蛀皮管),供弯曲的地方使用。图1-11 管外形 塑料管 塑料管主要有聚氯乙烯管材(PVC-U管),高密聚乙烯管材(H
23、DPE管),双壁波纹管,子管,铝塑复合管,硅芯管等。1)PE阻燃导管是一种塑制半硬导管,按外径有D16、D20、D25、D32这4种规格。外观为白色,具有强度高、耐腐蚀、挠性好、内壁光滑等优点,明、暗装穿线兼用,它还以盘为单位,每盘重为25公斤。2)PVC阻燃导管是以聚氯乙稀树脂为主要原料,加入适量的助剂,经加工设备挤压成型的刚性导管,小管径PVC阻燃导管可在常温下进行弯曲。便于用户使用,按外径有:D16、D20、D25、D32、D40、D45、D63、D25、D110等规格。塑料管 塑料管主要有聚氯乙烯管材(PVC-U管),高密聚乙烯管材(HDPE管),双壁波纹管,子管,铝塑复合管,硅芯管等
24、。1)PE阻燃导管是一种塑制半硬导管,按外径有D16、D20、D25、D32这4种规格。外观为白色,具有强度高、耐腐蚀、挠性好、内壁光滑等优点,明、暗装穿线兼用,它还以盘为单位,每盘重为25公斤。2)PVC阻燃导管是以聚氯乙稀树脂为主要原料,加入适量的助剂,经加工设备挤压成型的刚性导管,小管径PVC阻燃导管可在常温下进行弯曲。便于用户使用,按外径有:D16、D20、D25、D32、D40、D45、D63、D25、D110等规格。与PVC管安装配套的附件有:接头、螺圈、弯头、弯管弹簧;一通接线合、二通接线合、三通接线合、四通接线合、开口管卡、专用截管器、PVC粗合剂等。双壁波纹管 塑料双壁波纹管
25、,除具有普通塑料管的耐腐性,绝缘性好,内壁光滑,使用寿命长等优点外;还具有以下独特的技术性能:刚性大,耐压强度高于同等规格之普通光身塑料管;重量是同规格普通塑料管的一半,从而方便施工,减轻工人劳动强度;密封好,在地下水位高的地方使用更能显示其优越性;波纹结构能加强管道对土壤负荷抵抗力,便于连续敷设在凹凸不平的地面上;使用双壁波纹管工程造价比普通塑料管降低1/3。双壁波纹管如图1-12所示。图1-12 双壁波纹套管双壁波套管LDPE或HDPE 高密聚乙烯管材(HDPE管)HDPE是一种结晶度高、非极性的热塑性树脂。原态HDPE的外表呈乳白色,在微薄截面呈一定程度的半透明状。HDPE具有很好的电性
26、能,特别是绝缘介电强度高,使其很适用于电线电缆。PE可用很宽的不同加工法制造。包括诸如片材挤塑、薄膜挤出、管材或型材挤塑,吹塑、注塑和滚塑。PE有许多挤塑用途,如电线、电缆、软管、管材和型材。管材应用范围从用于天然气小截面黄管到48in直径用于工业和城市管道的厚壁黑管。大直径中空壁管用作混凝土制成的雨水排水管和其它下水道管线的替代物增长迅速。如图1-13所示。图1-13 高密聚乙烯管材(HDPE管)子管 小口径,管材质软。适用于光纤电缆的保护。如图1-14所示。图1-14 子管 硅芯管 用于吹光纤管道,敷管快速。硅芯管是一种内壁带有硅胶质固体润滑剂的新型复合管道,密封性能好,耐化学腐蚀,工程造
27、价低,广泛运用于高速公路,铁路等的光电缆通信网络系统。HDPE硅芯管是一种内壁带有硅胶质固体润滑剂的新型复合管道,简称硅管。由三台塑料挤出机同步挤压复合,主要原材料为高密度聚乙烯,芯层为摩擦系数最低的固体润滑剂硅胶质。广泛运用于光电缆通信网络系统。硅芯管如图1-14所示。图1-14 硅芯管 桥架 桥架是布线行业的一个术语,是建筑物内布线不可缺少的一个部分。桥架分为普通型桥架、重型桥架、槽式桥架。在普通桥架中还可分为普通型桥架,直边普通型桥架。桥架的外形如图1-15所示。在普通桥架中,有以下主要配件组合:梯架、弯通、三通、四通、多节二通、凸弯通、凹弯通、调高板、端向联结板、调宽板、垂直转角联接件
28、、联结板、小平转角联结板、隔离板等。普通桥架及其主要配件供组合如图1-16所示。图1-16 普通桥架及其主要配件组合图1-15桥架外形 信息模块 信息模块是网络工程中经常使用的一种器材,分为6类、超5类、3类,且有屏蔽和非屏蔽之分。信息模块如图1-17所示。信息模块满足T-568A超五类传输标准,符合T568A和T568B线序,适用于设备间与工作区的通讯插座连接。免工具型设计,便于准确快速地完成端接,扣锁式端接帽确保导线全部端接并防止滑动。面板、底盒 面板 常用面板分为单口面板和双口面板,面板外型尺寸符合国标86型、120型。86型面板的宽度和长度分别是86毫米,通常采用高强度塑料材料制成,适
29、合安装在墙面,具有防尘功能。如图1-18所示。120型面板的宽度和长度是120毫米,通常采用铜等金属材料制成,适合安装在地面,具有防尘、防水功能。如图1-19所示。应用于工作区的布线子系统;面板表面带嵌入式图表及标签位置,便于识别数据和语音端口;配有防尘滑门用以保护模块、遮蔽灰尘和污物进入。图1-18 网络面板图1-19 网络面板 底盒 常用底盒分为明装底盒和暗装底盒,如图1-20、图1-21所示。明装底盒通常采用高强度塑料材料制成,而暗装底盒有塑料材料制成的也有金属材料制成。图1-20 120地插(a)明装底盒 (b)暗装底盒 图1-21 底盒 配线架 配线架是管理子系统中最重要的组件,是实
30、现垂直干线和水平布线两个子系统交叉连接的枢纽,一般放置在管理区和设备间的机柜中。配线架通常安装在机柜内。通过安装附件,配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。在网络工程中常用的配线架有双绞线配线架和光纤配线架。双绞线配线架的作用是在管理子系统中将双绞线进行交叉连接,用在主配线间和各分配线间。双绞线配线架的型号很多,每个厂商都有自己的产品系列,并且对应3类、5类、超5类、6类和7类线缆分别有不同的规格和型号,在具体项目中,应参阅产品手册,根据实际情况进行配置。双绞线配线架如图1-22所示。配线架 配线架是管理子系统中最重要的组件,是实现垂直干线和水平布线两个子系统交叉连接
31、的枢纽,一般放置在管理区和设备间的机柜中。配线架通常安装在机柜内。通过安装附件,配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。在网络工程中常用的配线架有双绞线配线架和光纤配线架。双绞线配线架的作用是在管理子系统中将双绞线进行交叉连接,用在主配线间和各分配线间。双绞线配线架的型号很多,每个厂商都有自己的产品系列,并且对应3类、5类、超5类、6类和7类线缆分别有不同的规格和型号,在具体项目中,应参阅产品手册,根据实际情况进行配置。双绞线配线架如图1-22所示。用于端接传输数据线缆的配线架采用19英寸RJ45口110配线架,此种配线架背面进线采用110端接方式,正面全部为RJ45口
32、用于跳线配线,它主要分为24口、48口等,全部为19寸机架/机柜式安装。超五类24口配线架超五类48口配线架超五类110型跳线架图1-22 双绞线配线架 机柜网络机柜可分为以下两种:常用服务器机柜 安装立柱尺寸为480毫米(19”)。内部安装设备的空间高度一般为1850毫米(42U)。如图1-23所示。采用优质冷轧钢板,独特表面静电喷塑工艺,耐酸碱,耐腐蚀,保证可靠接地、防雷击。走线简洁,前后及左右面板均可快速拆卸,方便各种设备的走线。上部安装有2个散热风扇。下部安装有4个转动轱辘和4个固定地脚螺栓。图1-23网络机柜 壁挂式网络机柜 主要用于摆放轻巧的网络设备,外观轻巧美观,全柜采用全焊接式
33、设计。牢固可靠。机柜背面有四个挂墙的安装孔,可将机柜挂在墙上节省空间。如图1-24所示。小型挂墙式机柜,有体积小,纤巧,节省机房空间等特点。广泛用于计算机数据网络、布线、音响系统、银行、金融、证券、地铁、机场工程、工程系统等。图1-24 壁挂网络机柜 管理子系统连接器件 管理子系统的管理器件根据综合布线所用介质类型分为两大类管理器件,即铜缆管理器件和光纤管理器件。这些管理器件用于配线间和设备间的缆线端接,以构成一个完整的综合布线系统。铜缆管理器件 铜缆管理器件主要有配线架、机柜及线缆相关管理附件。配线架主要有110系列配线架和RJ45模块化配线架两类。110系列配线架可用于电话语音系统和网络综
34、合布线系统,RJ45模块化配线架主要用于网络综合布线系统。110系列配线架 110系列配线架产品各个厂家基本相似,有些厂家还根据应用特点不同细分不同类型的产品。例如,AVAYA公司的SYSTIMAX综合布线产品将110系列配线架分为两大类,即110A和110P。110A配线架采用夹跳接线连接方式,可以垂直叠放便于扩展,比较适合于线路调整较少、线路管理规模较大的综合布线场合,如图1-25所示。110P配线架采用接插软线连接方式,管理比较简单但不能垂直叠放,较适合于线路管理规模较小的场合,如图1-26所示。图1-25 AVAYA 110A配线架 图1-26 AVAYA 110P配线架110A配线架
35、由以下配件 (1)100或300对线的接线块;(2)3对、4对或5对线的110C连接块,如图1-27所示;(3)底板;(4)理线环;(5)跳插软线;(6)标签条。图1-27 110C 3,4,5对连接块110P配线架有300对和900对两种规格。110P配线架由以下配件组成:(1)安装于面板上的100对线的110D型接线块;(2)3,4或5对线的连接块;(3)188C2和188D2垂直底板;(4)188E2水平跨接线过线槽;(5)管道组件;(6)接插软线;(7)标签条。110P配线架的结构如图1-28所示。图1-28 AVAYA 110P配线架构成 RJ45模块化配线架 RJ45模块化配线架主
36、要用于网络综合布线系统,它根据传输性能的要求分为5类、超5类、6类模块化配线架。配线架前端面板为RJ45接口,可通过RJ45-RJ45软跳线连接到计算机或交换机等网络设备。配线架后端为BIX或110连接器,可以端接水平子系统线缆或干线线缆。配线架一般宽度为19英寸,高度为1U4U,主要安装于19英寸机柜。模块化配线架的规格一般由配线架根据传输性能、前端面板接口数量以及配线架高度决定。图1-29所示为西元1U 24口RJ45模块化网络配线架。(a)24口模块化配线架前端面板图示(b)24口模块化配线架后端图示 图1-29 24口模块化配线架 BIX交叉连接系统 BIX交叉连接系统是IBDN智能化
37、大厦解决方案中常用的管理器件,可以用于计算机网络、电话语音、安保等弱电布线系统。BIX交叉连接系统主要由以下配件组成:50,250,300线对的BIX安装架,如图1-30所示;25对BIX连接器,如图1-31所示;布线管理环,如图1-32所示;标签条;电缆绑扎带;BIX跳插线,如图1-33所示。300对BIX安装架 250对BIX安装架 50对BIX安装架图1-30 50,250,300对BIX安装架 图1-31 25对BIX连接器 图1-32 布线管理环 (a)BIX跳插线 BIX-BIX端口 (b)BIX跳插线 BIX-RJ45端口图1-33 BIX跳插线 光纤管理器件 光纤管理器件根据光
38、缆布线场合要求分为两类,即光纤配线架和光纤接线箱。光纤配线架适合于规模较小的光纤互连场合,如图1-34所示,而光纤接线箱适合于光纤互连较密集的场合,如图1-35所示。光纤配线架又分为机架式光纤配线架和墙装式光纤配线架两种,机架式光纤配线架宽度为19英寸,可直接安装于标准的机柜内,墙装式光纤配线架体积较小,适合于安装在楼道内。图1-34 机架式光纤配线架 图1-35 光纤接线箱 如图1-34所示,打开光纤配线架可以看到一排插孔,用于安装光纤耦合器。光纤配线架的主要参数是可安装光纤耦合器的数量以及高度,例如IBDN的12口/1U机架式光纤配线架可以安装12个光纤耦合器。光纤耦合器的作用是将两个光纤
39、接头对准并固定,以实现两个光纤接头端面的连接。光纤耦合器的规格与所连接的光纤接头有关。常见的光纤接头有两类:ST型和SC型,如图1-36所示。光纤耦合器也分为ST型和SC型,如图1-37所示。(a)ST型接头 (b)SC型接头 图1-36 光纤接头 (a)ST型耦合器 (b)SC型耦合器 (c)FC型耦合器 图1-37 光纤耦合器 工作页工作页 参观访问一个采用综合布线系统构建的校园参观访问一个采用综合布线系统构建的校园网网 了解该网络的基本情况,其中包括建筑物的面积、层数、功能用途、建筑物的结构填写下表。建筑物名称面积层数功能用途结构 信息点的布置、数量等,填写下表。序号建筑物名称面积层数功
40、能用途结构1234567 参观建筑物的设备间,了解并记录设备间所用设备的名称和规格,注意各设备之间的连接情况,填写下表。序号设备名称规格备注1234567 参观管理间,了解管理间的环境、面积和设备配置,填写下表。序号环境要求面积设备配置备注1234567 观察干线子系统是采用何种方式进行敷设的。了解线缆的类型、规格和数量,填写下表。序号敷设方式类型规格数量备注1234567 观察水平子系统的走线路由。了解水平子系统所选用的介质类型、规格和数量,并观察其布线方式,填写下表。序号敷设方式类型规格数量备注1234567 观察工作区的面积、信息插座的配置数量、类型、高度和线缆的布线方式,填写下表。序号
41、面积插座数量类型高度走线方式备注1234567 画出该网络的系统布线示意图草图画出该网络的系统布线示意图草图 在参观、做记录的基础上,画出该网络的布线结构示意图草图。在图中标明所用设备的型号、名称、数量,各布线子系统选用介质的类型及数量。画出该系统与公用网络的连接情况,画出草图。练习页练习页1.什么是综合布线?综合布线有哪些特点?2.综合布线系统主要由哪几部分组成?每一部分主要对应局域网的哪一部分?3.综合布线系统的工业标准有哪些?4.双绞线电缆的每一条线都有色标,以易于区分和连接。一条4对电缆有四种本色:_、_、_和_。5.按照绝缘层外部是否有金属屏蔽层,双绞线可以分为_和_两大类。目前在综
42、合布线系统中,除了某些特殊的场合通常采用_。6.5类UTP电缆用来支持带宽要求达到_的应用,超5类线的传输频率为_,而6类线支持的带宽为_,7类线支持的带宽可以高达_。7.同轴电缆分成四层,分别由_、_、_和_组成。8.对于50 的基带同轴电缆有_和_两种类型,_直径为5 mm,而_直径为10 mm。9.按传输点模数,光纤可以分为_和_。10.对于多模光纤,根据其折射率的变化可以分为_光纤和_光纤。11.常见的网络传输介质有哪些?12.到市场上调查目前常用的某品牌的4对超5类和6类非屏蔽双绞线,观察双绞线的结构和标识,对比两种双绞线的价格以及性能指标。13.访问23个采用综合布线系统的校园网或者企业网,了解该网络各个子系统所采用的传输介质,结合各种不同传输介质的特点,掌握各种传输介质在综合布线系统中的应用。n再见再见
