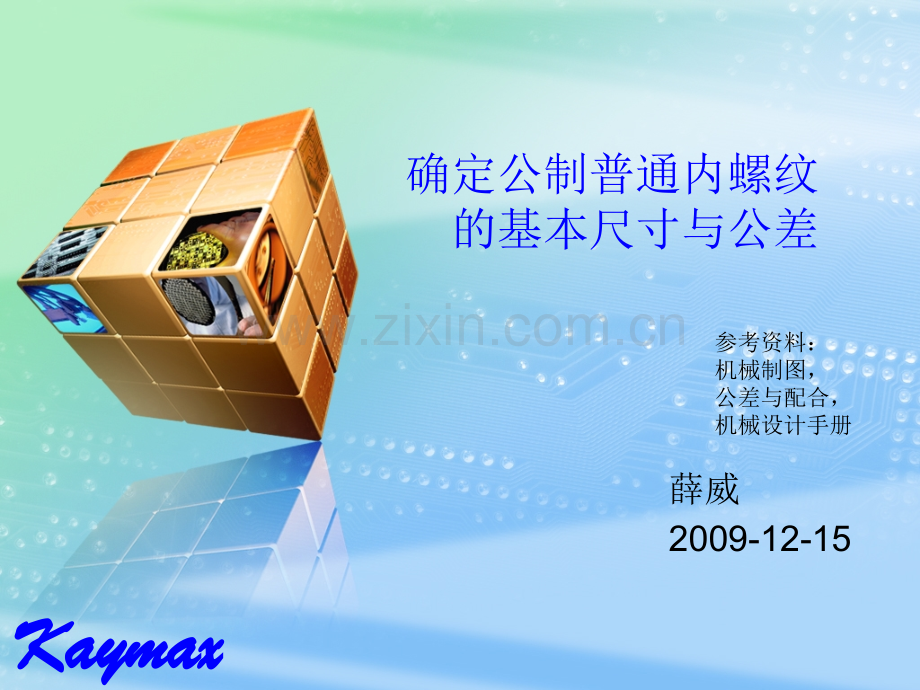

KaymaxKaymax确定公制普通内螺纹的基本尺寸与公差薛威2009-12-15参考资料：机械制图，公差与配合，机械设计手册KaymaxKaymax例：内螺纹例：内螺纹M17.5X0.5-6H-3析：析：牙型型号牙型型号M（公制普通螺纹）公称直径（公制普通螺纹）公称直径17.5mm x 螺距螺距0.5mm 旋向旋向(默认右旋）默认右旋）-螺纹公差带代号螺纹公差带代号6H（中径和顶径的）（中径和顶径的）-旋合长度旋合长度3mm求：小径，中径，大径的基本尺寸求：小径，中径，大径的基本尺寸 小径的公差，中径的公差，大径的公差小径的公差，中径的公差，大径的公差注注:大径基本尺寸大径基本尺寸=公称直径公称直径=17.5mm 大径的公差由中径的公差决定，故不求大径的公差由中径的公差决定，故不求从实例说起从实例说起KaymaxKaymaxD内螺纹基本大径，d外螺纹基本大径，D2内螺纹基本中径,d2外螺纹基本中径，D1内螺纹基本小径，d1外螺纹基本小径，H原始三角形高度，P螺距。小注：上打阴影为内，下打为外。其各基本尺寸关系都在图中体现，求解几何就得出其基本尺寸啦!图解图解公制普通螺纹为60的三角牙型螺纹比如求小D1：D1=D-2H=D-(10/8)H=D-(10/8)*P/(2tan30）=16.959也可求出中径D2=17.175KaymaxKaymax1.由几何关系可知螺纹的小径是有范围的如果过小即是无法做出的2.因牙高只与螺距有关故也可通过查下表直接计算得出数值小注小注KaymaxKaymax定小径公差定小径公差摘自摘自GB/T 197-20031.求小径公差，假如小径的公差为6H查表可得：D1=16.959+0.14+0KaymaxKaymax方法：查内螺纹中径公差表和内螺纹基本偏差表定中径公差定中径公差摘自摘自GB/T 197-2003M17.5X0.5-6H是非标准的螺纹，是非标准的螺纹，不能根据不能根据GB/T 197-2003来求，来求，假假如为如为M17.5X1-6H，则中径为，则中径为17.175+0.16+0KaymaxKaymaxendKaymaxKaymax人有了知识，就会具备各种分析能力，明辨是非的能力。所以我们要勤恳读书，广泛阅读，古人说“书中自有黄金屋。”通过阅读科技书籍，我们能丰富知识，培养逻辑思维能力；通过阅读文学作品，我们能提高文学鉴赏水平，培养文学情趣；通过阅读报刊，我们能增长见识，扩大自己的知识面。有许多书籍还能培养我们的道德情操，给我们巨大的精神力量，鼓舞我们前进。KaymaxKaymax
