深圳在建水务工程混凝土质量现状分析.pdf

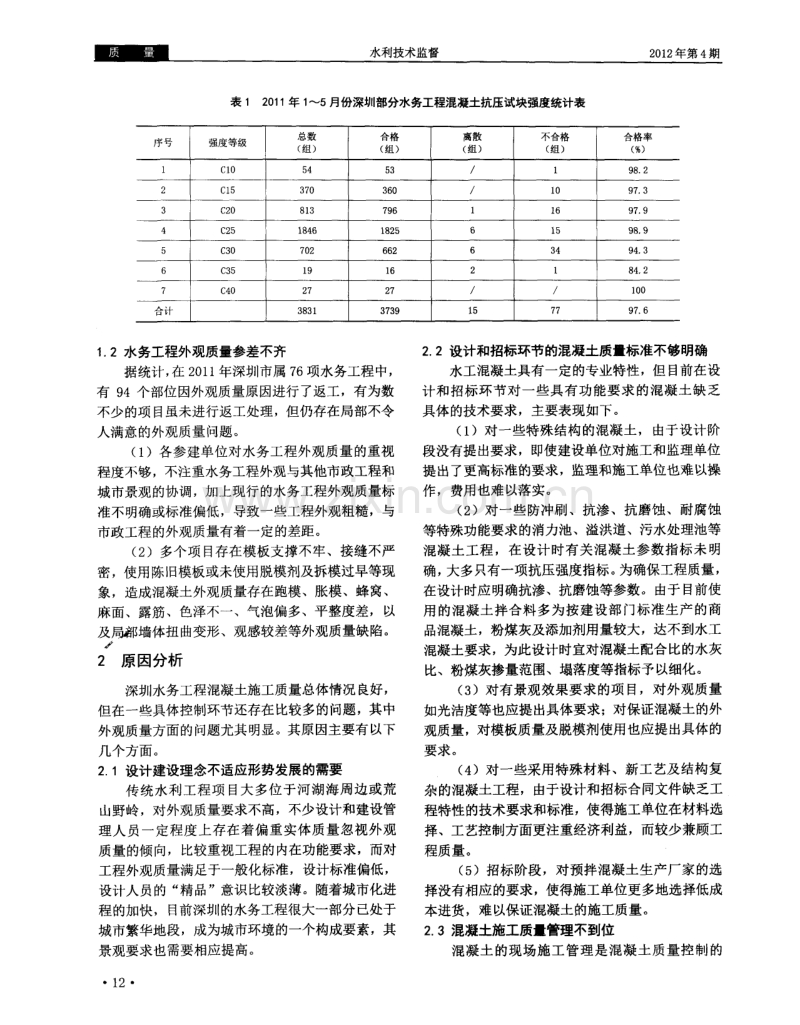

水利技术监督 2 0 1 2 年第4期 深圳在建水务工程 混 凝土 质 量现状 分析 邱 志海 ( 深圳市水务工程质量监督站，深圳 5 1 8 0 5 5 ) 【 摘要】 本文介绍了深圳在建水务工程混凝土质量现状，对混凝土质量控制方面存在的问题进行了分析，并 就如何做好混凝土质量管理提出了建议。 【 关键词】 水务工程；混凝土质量；控制；分析 D O I 编码 】 1 0 3 9 6 9 j i s s n 1 0 0 8 1 3 0 5 2 0 1 2 0 4 0 0 4 【 中图分类号】 F 2 7 3 【 文献标识码】 B 【 文章编号】 1 0 0 8 1 3 0 5( 2 0 1 2 )0 4 0 0 1 卜0 4 1 深圳水务工程混凝土质量现状 1 1混凝土结构质量总体稳定 深圳在建水务工程各参建单位普遍 比较重视 混凝土强度质量管理，施工过程中也注意加强混凝 土的施工质量控制，混凝土实体在结构强度上基本 可以满足功能使用、规范和设计要求，工程结构质 量整体处于受控状态 。 1 1 1原材料及混凝土拌合料质量控制 日趋到位 ( 1 )钢筋。2 0 1 1年年初，质监单位曾对部分 在建项 目的钢筋进行抽检 ，试样 中有 5 0 不合格。 为此质监单位对原材料 ( 以钢筋为重点)使用进行 了专项整治， 2 0 1 1 年下半年钢筋原材料的不合格率 己降为 1 1 ，其中重点工程钢筋的抽检合格率己达 到 9 5 以上。 ( 2 )混凝土拌合料 。除临时支护 、喷射混凝 土外，均按规定使用了商 品混凝土，商品混凝土质 量总体情况 良好，但个别混凝土生产厂家的生产质 量不是很稳定 。 由于水务工程所使用 的混凝土多数情况下用 量分散，目前对混凝土的质量控制还无法延伸到预 拌混凝土生产厂家 ，监理、施工单位没有对混凝土 生产厂家进行过有记录的抽查。 1 1 2结构尺寸符合设计要求 深圳水务工程在 结构尺寸方面基本上能够满 足设计要求，没有 发现与设计标准有较大出入 的 情况 。 1 1 3强度总体稳定 混凝土强度质量总体 良好 ，2 0 1 1年 1 5月 混凝土试块抗压强度检测试验 结果如表 1所示 ， 在 3 8 2 1 组混凝土试块 中有 3 7 3 9组合格，1 5组离 散 ，只有 7 7组 未达 到设计 要 求 ，合格 率达 到 97 6 。 作者简介：邱志海 ( 1 9 8 3 年一 ) ，男，广东梅州人，助理工程师。 11 水利技术监督 2 0 1 2 年第 4 期 表 1 2 0 1 1年 1 5月份深圳部分水务工程混凝土抗压试块强度统计表 总数 合格 离散 不合格 合格率 序号 强度等级 ( 组 ) ( 组 ) ( 组 ) ( 组 ) ( ) l C 1 O 5 4 5 3 1 9 8 2 2 C l 5 3 7 0 3 6 0 1 0 9 7 3 3 C2 0 81 3 7 9 6 l 1 6 9 7 9 4 C 2 5 1 8 4 6 1 8 2 5 6 1 5 9 8 9 5 C3 0 7 0 2 6 6 2 6 3 4 9 4 3 6 C 3 5 l 9 1 6 2 1 8 4 2 7 C 4 0 2 7 2 7 1 0 0 合计 3 8 3 1 3 7 3 9 1 5 7 7 9 7 6 1 2水务工程外观质量参差不齐 据统计 ， 在 2 0 1 1 年深圳市属 7 6项水务工程中， 有 9 4个部位因外观质量原因进行了返工，有为数 不少的项 目虽未进行返工处理，但仍存在局部不令 人满意的外观质量问题 。 ( 1 )各参建单位对水务工程外观质量的重视 程度不够 ，不注重水务工程外观与其他市政工程和 城市景观的协调，加上现行的水务工程外观质量标 准不明确或标准偏低，导致一些工程外观粗糙，与 市政工程的外观质量有着一定的差距 。 ( 2 )多个项 目存在模板支撑不牢、接缝不严 密，使用陈旧模板或未使用脱模剂及拆模过早等现 象，造成混凝土外观质量存在跑模、胀模 、蜂窝、 麻面、露筋、色泽不一、气泡偏 多、平整度差，以 及局郡墙体扭 曲变形、观感较差等外观质量缺陷。 2 原 因分析 深圳I 水务工程混凝土施工质量总体情况 良好， 但在一些具体控制环节还存在比较多的问题 ，其中 外观质量方面的问题尤其明显。其原因主要有以下 几个方面。 2 1设计建设理念不适应形势发展的需要 传统水利工程项 目大多位于河湖海周边或荒 山野岭，对外观质量要求不高，不少设计和建设管 理人 员一定程度 上存在着偏重实体质量忽视外观 质量 的倾 向，比较重视工程的内在功能要求，而对 工程外观质量满足于一般化标准，设计标准偏低 ， 设计人员的 “ 精 品”意识比较淡薄。随着城市化进 程的加快 ，目前深圳的水务工程很大一部分 已处于 城市繁华地段，成为城市环境的一个构成要素，其 景观要求也需要相应提高 。 l 2 2 。 2设计和招标环节的混凝土质量标准不够明确 水工混凝土具有一定的专业特性，但 目前在设 计和招标环节对一些具有功 能要求 的混凝土缺乏 具体的技术要求，主要表现如下。 ( 1 )对一些特殊 结构的混凝土，由于设计阶 段没有提出要求，即使建设单位对施工和监理单位 提 出了更高标准的要求，监理和施工单位也难 以操 作，费用也难 以落实 。 ( 2 )对 一些防冲刷、抗渗、抗磨蚀、耐腐蚀 等特殊功能要求 的消力池、溢洪道 、污水处理池等 混凝土工程 ，在 设计 时有关混凝土参数指标未明 确， 大多只有一项抗压强度指标。 为确保工程质量， 在设计时应明确抗渗 、抗磨蚀等参数。由于 目前使 用 的混凝土拌合料多为按建设部 门标准生产 的商 品混凝土 ，粉煤灰及添加剂用量较大 ，达不到水工 混凝土要求，为此设计时宜对混凝土配合 比的水灰 比、粉煤灰掺量范围、塌落度等指标予以细化。 ( 3 )对有景观效果要求的项 目，对外观质量 如光洁度等也应提 出具体要求；对保证混凝土的外 观质量， 对模板质量及脱模剂使用也应提出具体的 要求。 ( 4 )对一些采用特殊材料、新工艺及结构复 杂的混凝土工程 ，由于设计和招标合同文件缺乏工 程特性的技术要求和标准， 使得施工单位在材料选 择、工艺控制方面更注重经济利益，而较少兼顾工 程质量。 ( 5 )招标阶段 ，对预拌混凝土生产厂家的选 择没有相应 的要求，使得施工单位更多地选择低成 本进货，难以保证混凝土的施工质量。 2 3混凝土施工质量管理不到位 混凝土的现 场施工管理 是混凝土质量控制的 水利技术监督 2 0 1 2年第 4 期 重中之重，但部分承包人及派驻人员缺乏水利工程 施工经验 ，甚至对水利工程建设的特殊性及建成后 的运行环境不 了解 ，部分监管人员不熟悉混凝土质 量控制程序，不懂得依次执行工序，不能很好地执 行验收准入制度和混凝土开仓条件检查及报审制 度，甚至出现工序评定验收资料及开仓 自检报审资 料 由办公室文员代为填写或后期补做的造假现象， 致使施工单位 自检保证及 监理单位核查控制流于 形式，形 同虚设，造成质量隐患。其 问题主要表现 如下。 2 3 1钢筋制安 部分工程项 目的混凝土施工过程中，对混凝土 的保护层重视不够 ，没有按规范要求制作垫块，而 是用石头或砖块代替；有的干脆就没有垫块，造成 露筋和 日后使用过程中迅速锈蚀，对整体结构带来 安全隐患。 2 3 2模板安装 ( 1 )设计单位未对模板提 出相应的要求，因 此在实践中很少采用钢模或其它定型模板。 ( 2 )模板在使用过程 中周转次数过多 ，且在 周转过程 中缺乏必要的保护措施。 ( 3 )模板在使用后缺乏必要 的保护 ，模板面 破坏后不能及时更换，每次使用后模板上残 留的浮 浆等杂物也没有及时清理，每次模板使用前不刷脱 模剂或使用的脱模剂不符合要求。 ( 4 )模板的安装和固定存在支撑不牢固，衔接 不紧密、不顺直，所选用的嵌缝材料不合格等问题。 ( 5 )混凝土浇筑完成后 ，拆模时间没有掌握 在合理的时间范围内，个别项 目拆模时间过早 ，导 致混凝土外观 出现麻面、掉角及外观色差明显等质 量缺陷。 2 3 3基础面及施工缝处理 ( 1 )在施工过程中对前期混凝土面多采用凿 毛的方式 ，普遍存在着浇筑前未在结合部位铺设一 层砂浆的现象。 ( 2 )在施工缝处理方面 ，现场经常出现 以不 收面代替凿毛、在 己浇筑混凝土强度未达到标准之 前 ( 甚至在初凝之前)对混凝土表面进行拉毛代替 凿毛等影响施工缝结合效果和防渗标准的不规 范 行为 。部分项 目虽进行了凿毛，但凿毛及清理不彻 底，没有将 新老混凝土结合面的软弱乳皮清 除干 净，并露出粗骨料，不能形成真正意义上的毛面， 从而直接影响了新老混凝土的结合质量，导致新老 混凝土之间出现夹砂线，降低了结构整体强度 。 2 3 4预埋件埋设 个别项 目的预埋件埋设未按规范要求实施或 在后期对预埋件保护不够，以致在后期混凝土浇筑 施工过程 中因振捣等原因造成混凝 土排水孔及止 水带安装不牢固，出现松动、跑位、变形等质量问 题 ，其 中以混凝土排水孑 L 的埋设 问题尤其突出。 2 3 5混凝土浇筑现场质量控制 ( 1 ) 现场混凝土浇筑前未按规范要求进行混凝 土塌落度检测或把关不严，存在运送到现场已离析 但仍下料的情况 。 ( 2 ) 混凝土开仓报验制度执行不严 ，流于形式。 ( 3 ) 混凝土出料 口与浇 筑面落差过大，导致骨 料离析。 ( 4 ) 混凝 土浇筑 时 间过 长或浇 筑 中断时 间过 久，导致混凝土初凝 。 ( 5 ) 混凝土浇筑施工过程 中布料不均匀 ，振捣 掌握不准，存在漏振、欠振、过振等现象。 ( 6 ) 存在混凝土运送到现场 已开始初凝 ，还直 接加水简单拌合浇筑的现象。 ( 7 ) 收面不及 时，在混凝土 已有一定强度的情 况下采取洒水收面或砂浆收面 ( 水 工混凝土不允 许 ) 。 2 3 6 混凝土早期养护及后期保护 部 分项 目在混凝土浇筑后没有及时进行覆盖 或养护措施不到位，一些项 目在养护 3 5天就不 再洒水养护， 造成混凝土表面大量失水， 产生龟裂、 干缩等现象。同时，部分项 目混凝土后期保护也不 到位，导致混凝土实体 出现局部破坏、磨损、掉角 等外观缺陷。 2 4参建单位对预拌混凝土生产监管乏力 ( 1 )参建单位对混凝土供应商把关不严 。由 于招标文件和施工合 同中缺乏对混凝土来源 的约 束条款，建设监理单位在监管时经常是无据可依， 多数混凝土都由施工单位 自行选择供应商。大多数 水务工程所使用的混凝土数量较少而且分散 ，施工 单位为了追求经济效益最大化 ，往往只把价格因素 作为签订供货协议的依据，而较少考虑供应商的产 品质量和资质信誉 。 ( 2 )参建单位对预拌混凝土的控制不到位。 由于所选用 的预拌混凝土均距供应商厂 区生产现 场有一定距离，施工单位无法派驻专业人员对拌和 物的生产过程进行监管，建设、监理单位也不能进 行定期检查，因此预拌混凝土的质量只能靠生产商 的自我约束和运至现场后的样 品抽查予 以保证 。 l 3 水利技术监督 2 0 1 2年第 4 期 2 5混凝土质量检测控制不严 ( 1 )各参建单位现场没有配备必要的取样、检 测设备仪器，或配备的取样、检测仪器设备不齐全。 ( 2 )现场试件制作、坍落度检测等操作人员 的专业技术水平和素质参差不齐，难以有效保证现 场取样检测工作的质量。 ( 3 )现场混凝土的原材料及中间产品取样检测 频次不足，检测项 目也不齐全，个别项目的混凝土试 块留置数量或检测频次达不到规范要求的频次。 ( 4 )见证取样送检制度流于形式，不能贯穿 检测的全过程，一些项 目未按照规范要求开展跟踪 平行检测、对 比检测工作 。 3 加强混凝土质量管理的对策与建议 3 1明确并提高设计和招投标阶段混凝土质量标准 ( 1 )对外观有较高景观要求的项 目，应适当 提高清水混凝土外观装饰效果标准 ，并提出明确的 具体要求。 ( 2 )设计应对混凝土的抗渗、抗腐蚀、粉煤 灰掺量、特殊结构混凝土的配合 比及施工过程中的 模板质量、混凝土的塌落度等影响外观质量的因素 提 出具体要求。 ( 3 )对有防冲刷、抗渗、抗腐蚀等特殊功能 要求的混凝土工程，设计文件中应明确具体参数指 标 。 ( 4 )在招标阶段 ，建设单位必须在招标文件 中明确实施 “ 示范段”制度和对商品混凝土厂家的 检查制度，并对预拌混凝土供货商 的资质、能力和 信誉提 出要求。 3 2切实加强混凝土施工过程的质量管理 推动 建立和完善混凝土施工过程控制 的质量 保证体系 。 ( 1 )业主单位应 以合 同条款形式明确施工单 位所建设工程的质量要求，并对参建单位的执行情 况及时进行检查和督促。 ( 2 )施工单位须建立完善质量保证体系，从 严落实 “ 三检制”和隐蔽验收 “ 四方联检 ”制度 。 施工单位在制订管理制度时，应明确外观质量管理 思路及目标，构建各职能部门联动、分工明确的内 部管理机制，从技术论证、物业、财力等方面予以 保证。 ( 3 )监理单位应建立完善质量控制体系，加 强混凝土施工现场质量控制，严把质量关，确保监 管到位 。对于达不到设计和规范要求的，不得 以影 1 4 响工期或经济损 失大等原 因而手软 ，该返工整改 的，必须坚决返工整改，杜绝质量隐患。 ( 4 )对于重要结构部位混凝土浇筑，应严格 执行混凝土监理旁站制度 ；对重要部位 、关键结构 和隐蔽结构的验收，应严格执行 “ 四方联检 ” 制度 。 3 3全面推行混凝土工程 “ 示范段”制度 为事先控制混凝土外观成型效果的要素，避免 外观缺陷，保证整个工程质量，在开展大范围施工 之前 ，建设单位应组织设计 、监理、施工等单位结 合具体工程特点开展工程 “ 示范段”施工，以便掌 握相应的工艺参数和施工技术要领，并在大规模施 工时予 以推广应用。 3 4强化预拌混凝土的监管工作 预拌混凝土的质量，不但影响到工程结构的运 行和设计标准 ，同时还会影响外观，应作为质量控 制的重要环节进行监管。 ( 1 )为确保选到合格的供应商，建设单位在 招标时，须综合分析考察投标人选定的预拌混凝土 供货商的资质条件、创新能力、品牌优势等要素， 着重选择质量有保证、信誉 良好的供货商。 ( 2 )监理单位须要根据工程设计的各项指标 及施工工艺要求加强混凝土配合 比参数管理 ，认真 审查商品混凝土生产厂家提交的配合比设计报告， 特别是对混凝土质量影响较大的粉煤灰、减水剂等 添加剂用量要严加控制 。 ( 3 )在预拌混凝土生产期间，承包人和监理 单位须定期到商 品混凝土生产厂家检查其生产工 艺及质量管理情况， 定期抽检厂家使用的水泥、 砂、 石，粉煤灰等材料质量 ，确保材料质量和混凝土结 构安全。 3 5加强混凝土质量的现场检测 ( 1 )建设单位和监理单位应及时对现场混凝 土取样、检测设备的配备情况进行检查，达不到要 求的要督促施工单位补充。 ( 2 )加强现场试验人员的培训工作，提高取 样和现场试验人员的专业素质，规范操作行为 。 ( 3 )加强工程质量检测 ，严格执行监理见证 取样送检制度，在样品的选取、保管及运输等各环 节均须控制到位，保证见证取样送检不走形式。 ( 4 )建设单位和监理单位应认真执行国家和 省有关平行检测、对比检测的相关规定，加强对比 检测试验，认真校核验证施工 自检结果 。 ( 5 )认真执行外观质量评定检测项 目检测的相 关要求，并有明确经联合测量人员签字的测量结果。
