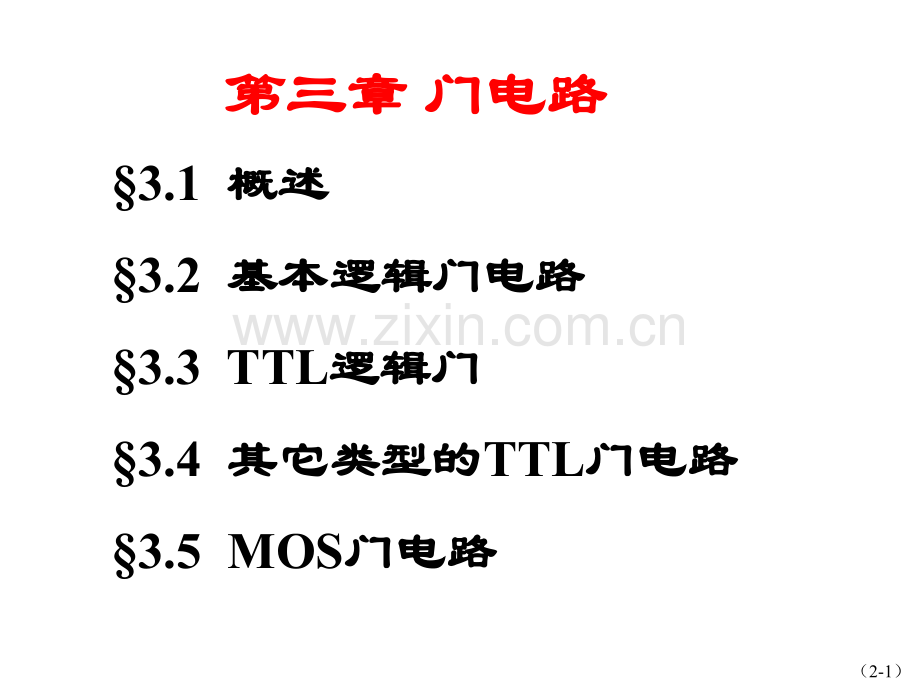

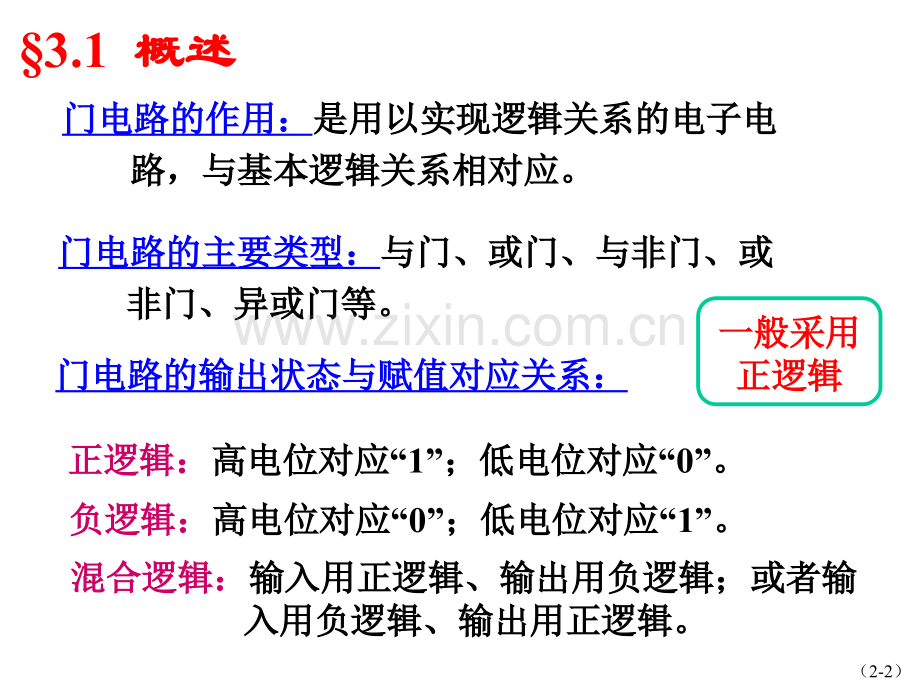

（2-1）第三章第三章 门电路门电路3.1 概述概述3.2 基本逻辑门电路基本逻辑门电路3.3 TTL逻辑门逻辑门3.4 其它类型的其它类型的TTL门电路门电路3.5 MOS门电路门电路（2-2）3.1 概述概述门电路的作用：门电路的作用：是用以实现逻辑关系的电子电是用以实现逻辑关系的电子电路，与基本逻辑关系相对应。路，与基本逻辑关系相对应。门电路的主要类型：门电路的主要类型：与门、或门、与非门、或与门、或门、与非门、或非门、异或门等。非门、异或门等。门电路的输出状态与赋值对应关系：门电路的输出状态与赋值对应关系：正逻辑：正逻辑：高电位对应高电位对应“1”；低电位对应；低电位对应“0”。混合逻辑：混合逻辑：输入用正逻辑、输出用负逻辑；或者输输入用正逻辑、输出用负逻辑；或者输入用负逻辑、输出用正逻辑。入用负逻辑、输出用正逻辑。一般采用一般采用正逻辑正逻辑负逻辑：负逻辑：高电位对应高电位对应“0”；低电位对应；低电位对应“1”。（2-3）100VVcc在数字电路中，对电压值为多少并不重要，在数字电路中，对电压值为多少并不重要，只要能判断高低电平即可。只要能判断高低电平即可。K开开-VO输出高电平，对应输出高电平，对应“1”。K合合-VO输出低电平，对应输出低电平，对应“0”。VOKVccR V V（2-4）门门(电子开关电子开关)满足一定条件时，电路允满足一定条件时，电路允 许信号通过许信号通过 开关接通开关接通。开门状态：开门状态：关门状态：关门状态：条件不满足时，信号通不条件不满足时，信号通不过过 开关断开开关断开。（2-5）开关开关作用作用二极管二极管反向截止：反向截止：开关接通开关接通开关断开开关断开三极管三极管（C,E)饱和区：饱和区：截止区：截止区：开关接通开关接通CEB开关断开开关断开 正向导通：正向导通：CEB（2-6）3.2半导体二极管门电路半导体二极管门电路3.2.1二极管的开关特性二极管的开关特性 1.二极管开关原理二极管开关原理 由于半导体二极管具有单向导电性，即外加正向由于半导体二极管具有单向导电性，即外加正向电压时导通，外加反向电压时截止，所以它相当于电压时导通，外加反向电压时截止，所以它相当于一个受外加电压极性控制的开关。一个受外加电压极性控制的开关。DRVCCvivo+-二极管开关电路二极管开关电路0tv二极管伏安特性二极管伏安特性二极管伏安特性方程二极管伏安特性方程：i=Is（eV/VT-1）（2-7）2.二极管的近似伏安特性和对应的等效电路二极管的近似伏安特性和对应的等效电路 由二极管伏安特性方程和曲线可以看出，半导由二极管伏安特性方程和曲线可以看出，半导体二极管反向电阻不是无穷大，正向电阻也不是体二极管反向电阻不是无穷大，正向电阻也不是0。而且，电压和电流之间是非线性关系。此外，。而且，电压和电流之间是非线性关系。此外，由于存在着由于存在着PN结表面的漏电阻以及半导体的体电结表面的漏电阻以及半导体的体电阻，所以真正的二极管的伏安特性与上面给出的阻，所以真正的二极管的伏安特性与上面给出的还略有差别。还略有差别。因此，因此，在分析二极管组成的电路时，通常需要通在分析二极管组成的电路时，通常需要通过近似的分析来判断二极管的开关状态。过近似的分析来判断二极管的开关状态。为此，为此，必须利用近似的简化特性或电路模型，以简化分必须利用近似的简化特性或电路模型，以简化分析和计算过程。析和计算过程。（2-8）图图图图3.2.3 3.2.3 二极管伏安特性的几种近似方法二极管伏安特性的几种近似方法二极管伏安特性的几种近似方法二极管伏安特性的几种近似方法a.当外加电源当外加电源电压和电阻相电压和电阻相对二极管的导对二极管的导通电压和正向通电压和正向电阻均在同一电阻均在同一数量级时的等数量级时的等效。效。b.当正向电压不能忽略时的等效当正向电压不能忽略时的等效c.当正向电压和导通电阻均可忽略时的等效当正向电压和导通电阻均可忽略时的等效（2-9）图图图图3.2.4 3.2.4 二极管的动态电流波形二极管的动态电流波形二极管的动态电流波形二极管的动态电流波形3.二极管的开关时间：二极管的开关时间：加于二极管上的电压波形加于二极管上的电压波形二极管上产生的相应电流波形二极管上产生的相应电流波形二极管由截止到饱和二极管由截止到饱和二极管由饱和到二极管由饱和到截止截止（2-10）3.2.2 二极管与门电路二极管与门电路 FD1D2AB+12V逻辑变量逻辑变量逻辑函数逻辑函数(uD=0.3V )（2-11）0 0 00 1 0 A B F1 0 01 1 1逻辑式：逻辑式：F=A B逻辑符号：逻辑符号：&ABF（2-12）3.2.3二极管或门二极管或门FD1D2AB-12V（2-13）0 0 00 1 1 A B F1 0 11 1 1逻辑式：逻辑式：F=A+B逻辑符号：逻辑符号：ABF（2-14）3.5 TTL门电路（门电路（P109）数字集成电路：数字集成电路：在一块半导体基片上制作出一个在一块半导体基片上制作出一个完整的逻辑电路所需要的全部元件和连线。完整的逻辑电路所需要的全部元件和连线。使用时接：电源、输入和输出。数字集成电使用时接：电源、输入和输出。数字集成电路具有体积小、可靠性高、速度快、而且价路具有体积小、可靠性高、速度快、而且价格便宜的特点。格便宜的特点。TTL型电路：型电路：输入和输出端结构都采用了半导体晶输入和输出端结构都采用了半导体晶体管，称之为体管，称之为:Transistor Transistor Logic。（2-15）uFt0.3VtruAt-VB1+VB2R1R2AF+ucc+ucc3.5.1双极型三极管的开关特性（双极型三极管的开关特性（P109）iCttdtftsIcs0.9Ics三极管三极管截止截止饱和饱和基极临界饱和电流基极临界饱和电流 IBS=Vcc/Rc集电极饱和电流集电极饱和电流Ics=Vcc/Rc一、一、三极管的开关特性三极管的开关特性（2-16）R1DR2AF+12V+3V二、三极管反相器二、三极管反相器钳位二极管钳位二极管（2-17）逻辑式：逻辑式：逻辑符号：逻辑符号：1AF（2-18）R1DR2F+12V+3V三极管非门三极管非门D1D2AB+12V二极管与门二极管与门三、二极管、三极管电路与非门三、二极管、三极管电路与非门逻辑式：逻辑式：&ABF逻辑符号：逻辑符号：（2-19）3.5.2TTL与非门的电路结构和工作原理与非门的电路结构和工作原理一、结构一、结构TTL与非门的内部结构与非门的内部结构+5VFR4R2R13kT2R5R3T3T4T1T5b1c1ABC360 3k750 100（2-20）输入级输入级输出级输出级中间级中间级+5VABCR1T1R2T2R3FR4R5T3T4T5T1 多发射极晶多发射极晶体管：体管：实现实现“与与”运算。运算。（2-21）+5VABCR1T1R2T2R3FR4R5T3T4T5“非非”复合管形式复合管形式与非门与非门输出级输出级“与与”（2-22）1.任一输入为低电平（任一输入为低电平（0.3V）时）时“0”0.7V不足以让不足以让T2、T5导通导通+5VFR4R2R13kT2R5R3T3T4T1T5b1c1ABC360 3k750 100 三个三个PN结结导通需导通需2.1V（2-23）+5VFR4R2R13kR5R3T3T4T1T5b1c1ABC0.7V“0”uouo=5-uR2-ube3-ube4 3.4V 高电平！高电平！逻辑关系：逻辑关系：任任0则则1。（2-24）+5VFR4R2R13kT2R5R3T3T4T1T5b1c1ABC“1”全导通全导通电位被钳电位被钳在在2.1V全反偏全反偏 1V截止截止2.输入全为高电平（输入全为高电平（3.4V）时）时（2-25）+5VFR2R13kT2R3T1T5b1c1ABC全反偏全反偏“1”饱和饱和uF=0.3V输入、输出的逻辑关系式：输入、输出的逻辑关系式：逻辑关系：逻辑关系：全全1则则0。（2-26）二、电压传输特性二、电压传输特性测试电路测试电路&+5Vuiuo（2-27）uo(V)ui(V)123UOH(3.4V)UOL(0.3V)传输特性曲线传输特性曲线uo(V)ui(V)123UOH“1”UOL(0.3V)阈值阈值UT=1.4V理想的传输特性理想的传输特性输出高电平输出高电平输出低电平输出低电平UOH（min）（2.4V）UIL（max），（2V）UOL（max）UIH（min）VNLVNHUOL(max)UOH(min)（2-28）1.输出高电平输出高电平UOH、输出低电平、输出低电平UOL UOH 2.4V UOL 0.4V 便认为合格。便认为合格。典型值典型值UOH=3.4V UOL=0.3V。2.阈值电压阈值电压UTuiUT时，认为时，认为ui是高电平。是高电平。UT=1.4V（2-29）三、输入端的噪声容限三、输入端的噪声容限从电压传输特性上可以看到，当输入信号偏离正从电压传输特性上可以看到，当输入信号偏离正常的低电平（常的低电平（0.3V）而升高时，输出的高电平并）而升高时，输出的高电平并不立刻改变；同样，当输入高电平偏离正常值不立刻改变；同样，当输入高电平偏离正常值（3.4V）而下降时，输出低电平也不会马上改变。）而下降时，输出低电平也不会马上改变。因此，允许的高低电平信号各有一个波动范围。因此，允许的高低电平信号各有一个波动范围。输入端噪声容限：输入端噪声容限：在保证输出高、低电平基本不变的条件在保证输出高、低电平基本不变的条件下，输入电平的允许波动范围。下，输入电平的允许波动范围。在由许多门电路互相连接组成的数字系统中，往往前在由许多门电路互相连接组成的数字系统中，往往前一级门电路的输出就是后一级门电路的输入。所以输入端一级门电路的输出就是后一级门电路的输入。所以输入端的噪声容限可用下图示意。的噪声容限可用下图示意。（2-30）图图图图3.3.14 3.3.14 输入端噪声容限示意输入端噪声容限示意输入端噪声容限示意输入端噪声容限示意图中先确定工作门输出高图中先确定工作门输出高电平的最小值电平的最小值VOH（min）（TTL为为2.4V），最大输），最大输出低电平出低电平VOL（max）（TTL为为0.4V）。）。然后可根据然后可根据VOH（min）从电从电压传输特性上定出输入低压传输特性上定出输入低电平的上限电平的上限VIL（max），并，并根据根据VOL（max）定出输入高定出输入高电平的下限电平的下限VIH（min）。输入高电平噪声容限：输入高电平噪声容限：VNH=VOH（min）-VIH（min）输入低电平噪声容限：输入低电平噪声容限：VNL=VIL（max）-VOL（max）74系列门的标准参数：系列门的标准参数：VOH（min）=2.4 V，VOL（max）=0.4V，VIH（min）=2V，VIL（max）=0.8V，故可得，故可得VNH=0.4V，VNL=0.4V。（2-31）图图图图3.5.1 1 TTL3.5.1 1 TTL反相器的反相器的反相器的反相器的输输输输入端入端入端入端等效电路等效电路等效电路等效电路图图图图3.5.12 TTL3.5.12 TTL反相器反相器反相器反相器的的的的输入特性输入特性输入特性输入特性3.5.3TTL反相器的输入、输出特性反相器的输入、输出特性（P119）一、输入特性一、输入特性（2-32）图图图图3.3.124 TTL3.3.124 TTL反相器高电反相器高电反相器高电反相器高电平输出特性平输出特性平输出特性平输出特性图图图图3.5.13 TTL3.5.13 TTL反相器反相器反相器反相器高电平输出等效电路高电平输出等效电路高电平输出等效电路高电平输出等效电路二、输出特性二、输出特性1.高电平输出特性高电平输出特性vOH(MIN)（2-33）图图图图3.5.15 TTL3.5.15 TTL反相器反相器反相器反相器低电平输出等效电路低电平输出等效电路低电平输出等效电路低电平输出等效电路图图图图3.5.16 TTL3.5.16 TTL反相器低反相器低反相器低反相器低电平输出特性电平输出特性电平输出特性电平输出特性162.低电平输出特性低电平输出特性（2-34）有关电流的技术参数有关电流的技术参数（2-35）T1T1T1+5VR2R13kT2R3T1T5b1c1前级前级IOLIiL1IiL2IiL3 扇出系数扇出系数扇出系数：扇出系数：与非门电路输出能驱动同类门的个数与非门电路输出能驱动同类门的个数N。（2-36）例例3.5.2在图在图3.5.17所示的电路中，试计所示的电路中，试计算门算门G1最多可以驱动多少个同样的门最多可以驱动多少个同样的门电路负载。这些门电路的输入特性和电路负载。这些门电路的输入特性和输出特性分别由图输出特性分别由图3.5.12、图、图3.5.14和和图图3.5.16给出。要求给出。要求G1输出的高、低电输出的高、低电平满足平满足V OH3.2V，VOL0.2V。图图图图3.5.17 3.5.17 例例例例 3.5.23.5.2的电路的电路的电路的电路解：先计算保证解：先计算保证VOL0.2V时可以驱动的电路数时可以驱动的电路数目目N1由图由图3.5.16查到，查到，VOL=0.2V时的负载电流时的负载电流iL=16mA；由图；由图3.5.12查到查到VOL=0.2V时每个时每个负载门的输入电流负载门的输入电流iIL=-1mA，所以有，所以有N1iIL iL（2-37）计算保证计算保证VOH3.2V时能驱动的负载门数目时能驱动的负载门数目N2。由图。由图3.5.14高高电平输出特性上查到，电平输出特性上查到，VOH=3.2V时，对应的时，对应的iL为为-7.5mA。但手册上规定（但手册上规定（TTL的）的）IOH 0.4mA，故应取，故应取0.4mA计计算。又由图算。又由图3.5.12输入特性可知，每个输入端的高电平输入输入特性可知，每个输入端的高电平输入电流电流IIH=40A，故可得：，故可得：N2IIH IL 综合以上两种情况可得出结论：在给定条件下，综合以上两种情况可得出结论：在给定条件下，TTL（74）系列门电路最多可以驱动）系列门电路最多可以驱动10个同类门。（产品规个同类门。（产品规定定8个）个）（2-38）3.输入端的负载特性输入端的负载特性图图图图3.5.18 TTL3.5.18 TTL反相器反相器反相器反相器输入端输入端输入端输入端经电阻接地经电阻接地经电阻接地经电阻接地 时的等效电路时的等效电路时的等效电路时的等效电路图图图图3.5.19 TTL3.5.19 TTL反相器反相器反相器反相器输入输入输入输入端负载特性端负载特性端负载特性端负载特性在具体使用门电路时，有时需要在输入端与地之间或者输在具体使用门电路时，有时需要在输入端与地之间或者输入端与信号的低电平之间接入电阻入端与信号的低电平之间接入电阻RP，如图，如图3.5.18所示。所示。（2-39）RPRRPVRPRRP1.4V=be+=-+1113.4)5(由图可知，因为输入电流流过由图可知，因为输入电流流过RP上产生压降而形成输入电位上产生压降而形成输入电位Vi。而且，。而且，RP越大越大Vi也越高。实际测量结果如图也越高。实际测量结果如图3.5.19所示。所示。曲线表明，当电阻曲线表明，当电阻RP较小时，输入电压较小时，输入电压Vi基本上呈线性增基本上呈线性增长，而当长，而当RP大到使大到使Vi接近接近1.4V后基本不再随后基本不再随RP变化。这是因变化。这是因为为Vi接近接近1.4V后，后，T1基极电位已接近基极电位已接近2.1V，它足以使门电路，它足以使门电路的的T2和和T5导通，并将导通，并将T1基极电位钳位。基极电位钳位。RP的临界值可计算如下：的临界值可计算如下：RP=1.4K（R1=3K）为安全起见，如要求输入等）为安全起见，如要求输入等效为低电平时，对效为低电平时，对TTL门电路应使门电路应使RP小于小于1 K；如；如要求输入等效为高电平时，对要求输入等效为高电平时，对TTL门电路应使门电路应使RP大大于于2K。（2-40）例例3.5.3 在图在图3.5.20所示的电路中，为保证门所示的电路中，为保证门G1输出的高、低电平输出的高、低电平能正确地传送到门能正确地传送到门G2的输入端，要求的输入端，要求vo1=VOH时时vI2VIH（min），），vO1=VOL时，时，vI2VIL（max），试计算，试计算RP的最大允许值是多少？已知的最大允许值是多少？已知G1和和G2均为均为74系列反相器，系列反相器，VCC=5V，VOH=3.4V，VOL=0.2V，VIH（min）=2.0V，VIL（max）=0.8V。G1和和G2的输入特性和输出特性的输入特性和输出特性见图见图3.5.12和图和图3.5.14、图、图3.5.16。图图图图3.5.20 3.5.20 例例例例3.5.33.5.3的电路的电路的电路的电路当当vo1=VOH时，接入时，接入RP后应保证有后应保证有vI2VIH（min），所以可得，所以可得VOH-IIH RPVIH（min）从图从图3.5.12输入特性曲输入特性曲线上查到线上查到vI =VIH（min）=2.0V时的时的输入电流输入电流IIH=0.04mA当当vO1=VOL时，接入时，接入RP后应保证有后应保证有vI2VIL（max），所以可得，所以可得综合以上两种情况，应取综合以上两种情况，应取RP 0.68K 也就是说也就是说G1和和G2之间的串联电阻应小于之间的串联电阻应小于680，否则当，否则当vO1=VOL时可能超过时可能超过VIL（max）（2-41）一、一、平均传输时间平均传输时间tui0tuo050%50%tpd1tpd2典型值：典型值：3 10 ns3.5.4TTL反相器的动态特性反相器的动态特性（2-42）二、交流噪声容限二、交流噪声容限对窄脉冲的噪声容限对窄脉冲的噪声容限 由于由于TTL门电路中存在三极管门电路中存在三极管的的开关时间和分布电容开关时间和分布电容的充放电的充放电过程，因而输入信号状态变化时过程，因而输入信号状态变化时必须有足够的变化幅度和作用时必须有足够的变化幅度和作用时间才能使输出状态变化。当输入间才能使输出状态变化。当输入信号为窄脉冲，而且信号为窄脉冲，而且脉冲宽度接脉冲宽度接近于门电路传输时间近于门电路传输时间的情况下，的情况下，为使输出状态改变所需要的脉冲为使输出状态改变所需要的脉冲幅度将幅度将远大于信号为直流时所需远大于信号为直流时所需要的信号变化幅度。要的信号变化幅度。（a）正正脉冲噪声容限脉冲噪声容限（b）负负脉冲噪声容限脉冲噪声容限TTL门电路的传输延迟时间通常门电路的传输延迟时间通常在在50ns以内，所以当以内，所以当输入脉冲输入脉冲的的宽度宽度达到达到微妙数量级微妙数量级时，可将输时，可将输入信号入信号按直流信号处理按直流信号处理。（2-43）三、电源的动态尖峰电流三、电源的动态尖峰电流TTL门电路在稳定状态下，输出电平不同时它门电路在稳定状态下，输出电平不同时它从电源所取的电流也不一样。从电源所取的电流也不一样。图图图图3.5.23 TTL3.5.23 TTL反相器电源电流的计算反相器电源电流的计算反相器电源电流的计算反相器电源电流的计算 （a a）v vOOV VOLOL 的情况的情况的情况的情况 （b b）v vOOV VOHOH的情况的情况的情况的情况（2-44）VCC-vB1 VCC-vC2R2R1ICCL=iB1+iC2=+3.4mAVo=VOL时从电源所取电流：时从电源所取电流：Vo=VOH时从电源所取电流：时从电源所取电流：VCC-vB1R1ICCH=iB1=1mA 动态情况下，特别是当输动态情况下，特别是当输出电压由低电平跳变为高电出电压由低电平跳变为高电平时，由于平时，由于T5原来工作在深原来工作在深度饱和状态，所以度饱和状态，所以T4的导通的导通先于先于T5的截止，使的截止，使T4 和和T5同同时导通，使电源电流出现尖时导通，使电源电流出现尖峰脉冲。峰脉冲。（2-45）在在Vi从高电平跳到从高电平跳到低电平瞬间低电平瞬间T5尚未脱尚未脱离饱和导通状态而离饱和导通状态而T4已饱和导通，这时电已饱和导通，这时电源电流的最大瞬时值源电流的最大瞬时值可计算如下：可计算如下：ICCM=iC4+iB4+iB1=VCC-VCE（sat）4-vD2-VCE（sat）5R4+VCC-v BE4-vD2-VCE（sat）5R1VCC-vb1+R2=34.7mA（2-46）电源尖峰电流带来的影响主要有两个方面；电源尖峰电流带来的影响主要有两个方面；1、使电源的平均电流增加。而且信号的重复频、使电源的平均电流增加。而且信号的重复频率越高、门电路的传输延迟时间率越高、门电路的传输延迟时间tPLH越长，电流越长，电流平均值增加越多。平均值增加越多。在计算系统电源容量时必须注在计算系统电源容量时必须注意这一点。意这一点。2、当系统中有许多门电路同时转换工作状态、当系统中有许多门电路同时转换工作状态时，电源的瞬时尖峰电流数值很大，这个尖峰电时，电源的瞬时尖峰电流数值很大，这个尖峰电流将通过电源线和地线以及电源的内阻形成一个流将通过电源线和地线以及电源的内阻形成一个系统内部噪声源。系统内部噪声源。因此，在系统设计时应采取有因此，在系统设计时应采取有效的措施将这个噪声抑制在允许的限度内。效的措施将这个噪声抑制在允许的限度内。（2-47）为便于计算尖峰电流的平均值，可以近似地把电源为便于计算尖峰电流的平均值，可以近似地把电源的尖峰电流视为三角波，并认为尖峰电流的持续时的尖峰电流视为三角波，并认为尖峰电流的持续时间等于传输延迟时间间等于传输延迟时间tPLH，如图，如图3.5.24所示。所示。图图图图3.5.24 3.5.24 电源尖峰电流的近似波形电源尖峰电流的近似波形电源尖峰电流的近似波形电源尖峰电流的近似波形一个周期内尖峰脉冲的平均一个周期内尖峰脉冲的平均值为：值为：IPAV=（ICCM-ICCL）tPLHT若用重复频率表示为：若用重复频率表示为：IPAV=（ICCM-ICCL）ftPLH 如果每个周期中输出高、低电平的持续时间相等，在考如果每个周期中输出高、低电平的持续时间相等，在考虑电源动态尖峰电流的影响后，电源电流的平均值将为：虑电源动态尖峰电流的影响后，电源电流的平均值将为：ICCAV=1/2（ICCH+ICCL）+1/2（ftPLH（ICCM-ICCL）（2-48）各种逻辑门的相互转换各种逻辑门的相互转换转换方法：转换方法：采用反演定理。采用反演定理。例：例：与非门可以转换成其他各种逻辑门。与非门可以转换成其他各种逻辑门。把与非门的输入端连接在一起，就转换成非门。把与非门的输入端连接在一起，就转换成非门。显然，与非门、或非门等也很容易得到。显然，与非门、或非门等也很容易得到。（2-49）3.5.5 其它类型的其它类型的TTL门电路门电路二、二、集电极开路的与非门（集电极开路的与非门（OC门）门）1、问题的提出问题的提出标准标准TTL与非门进行与运算与非门进行与运算:&ABEF&CD&G1&ABEF&CDG 能否能否“线与线与”？（Open Collector)（2-50）+5VR4R2T3T4T5R3TTL与非门的输出电阻与非门的输出电阻很低。这时，直接线与很低。这时，直接线与会使电流会使电流 i 剧烈增加。剧烈增加。i 功耗功耗 T4热击穿热击穿UOL 与非门与非门2：不允许直接不允许直接“线与线与”与非门与非门1 截止截止与非门与非门2 导通导通UOHUOL与非门与非门1：i+5VR4R2T3T4T5R3问题：问题：TTL与非门能否直接线与？与非门能否直接线与？（2-51）RLUCC集电极悬空集电极悬空+5VFR2R13kT2R3T1T5b1c1ABC&符号符号应用时输出端要接一上拉负载电阻应用时输出端要接一上拉负载电阻 RL。2、OC门结构门结构特点：特点：RL 和和UCC 可以外接。可以外接。F=ABC&（2-52）3、OC门可以实现门可以实现“线与线与”功能。功能。Y=Y1Y2=ABCD图图图图3.5.34 OC3.5.34 OC门输出并联的接法及逻辑图门输出并联的接法及逻辑图门输出并联的接法及逻辑图门输出并联的接法及逻辑图（2-53）图图图图3.5.37 3.5.37 计算计算计算计算OCOC门负载电阻门负载电阻门负载电阻门负载电阻最大值的工作状态最大值的工作状态最大值的工作状态最大值的工作状态图图图图3.5.38 3.5.38 计算计算计算计算OCOC门负载电门负载电门负载电门负载电阻最小值的工作状态阻最小值的工作状态阻最小值的工作状态阻最小值的工作状态（2-54）负载电阻负载电阻RL和电源和电源 UCC可以根据情况选择。可以根据情况选择。如何确定上拉电阻如何确定上拉电阻RL?RL(min)=Vcc VOL（max）IOL(max)-mIIL式中式中IOL（max）为驱动门能承受的最大灌电流，为驱动门能承受的最大灌电流，IiL为负载为负载门可提供的灌电流，其值为负数，门可提供的灌电流，其值为负数，m为门的个数。为门的个数。考虑最坏的情况只有一考虑最坏的情况只有一个驱动门工作。个驱动门工作。RL（max）=Vcc VOH（min）nIOH+mIIH固定固定固定固定式中式中nIOH为所有驱动门的漏为所有驱动门的漏电流，电流，mIiH为所有负载门的为所有负载门的高电平输入电流，高电平输入电流，m为输入为输入端数。端数。RLIRLIOL m IIL设设n=8，m=6，m=12，VCC=5V，VOLmax=0.4V，VOHmin=3V，又，又由前面的讨论可知由前面的讨论可知IOLmax=16mA，IIL=1mA，IOH=200 A，可算，可算得：得：Rlmin=（5-0.4）/（16-61）=0.46K，Rlmax=（5-3）/（8 0.2+12 0.04）=0.96K 故选择故选择RL应小于应小于0.96K 大于大于0.46K 。（2-55）计算负载电阻计算负载电阻RL的公式：的公式：RL(min)=Vcc VOL（max）IOL(max)-mIILRL（max）=Vcc VOH（min）nIOH+mIIHRL式中式中IIL为负载门低电平输入电流的绝对值，为负载门低电平输入电流的绝对值，m为负载门的输为负载门的输入端数，入端数，m为负载门的个数。为负载门的个数。n为驱动门的个数，为驱动门的个数，IOH为驱动为驱动门截止时的漏电流，门截止时的漏电流，IOL（max）为单个驱动门能承受的最大低为单个驱动门能承受的最大低电平负载电流。电平负载电流。IIL=（VCC-VBE1-VIL）/R1=（5-0.7-0.3）/4=1mA是以门为单位计算的。是以门为单位计算的。IIH=（VCC-VB1）/R1）=（5-2.1）/4）0.050.035mA=35 A以单个输入端来计算的。以单个输入端来计算的。（2-56）三、三、三态输出门电路三态输出门电路E 控制端控制端DER1+5VFR4R23kT2R5R3T3T4T1T5b1c1AB1、结构、结构（2-57）+5VFR4R2R13kT2R5R3T3T4T1T5b1c1ABDE2、工作原理、工作原理1）控制端控制端E=0时的工作情况：时的工作情况：01截止截止（2-58）+5VFR4R2R13kT2R5R3T3T4T1T5b1c1ABDE2）控制端控制端E=1时的工作情况：时的工作情况：10导通导通截止截止截止截止高阻态高阻态（2-59）&ABF符号符号功能表功能表3、三态门的符号及功能表、三态门的符号及功能表&ABF符号符号功能表功能表使能端使能端高电平高电平起作用起作用使能端使能端低电平低电平起作用起作用（2-60）E1E2E3公公用用总总线线三态门主要作为三态门主要作为TTL电路与电路与总线总线间的间的接口电路接口电路。4、三态门的用途、三态门的用途工作时，工作时，E1、E2、E3分时分时接入高接入高电平。电平。（2-61）3.5.6 TTL电路的各种系列电路的各种系列 为满足用户在提高工作速度和降低功耗这两方为满足用户在提高工作速度和降低功耗这两方面的要求，继上述面的要求，继上述74系列后，又生产了系列后，又生产了74H系列、系列、74S系列、系列、74LS系列、系列、74AS系列和系列和74ALS系列等改系列等改进的进的TTL电路。电路。一、一、74H系列系列高速系列高速系列图图图图3.5.27 74H3.5.27 74H系列与非门系列与非门系列与非门系列与非门(74H 00)74H 00)的电路结构的电路结构的电路结构的电路结构对应国产对应国产CT2000系列，系列，和和1000系列比主要减小系列比主要减小了电阻的阻值。了电阻的阻值。（2-62）二、二、74S系列系列肖特基系列（肖特基系列（CT3000）思路：使三极管避免进入深度饱和以减小传输延迟思路：使三极管避免进入深度饱和以减小传输延迟时间。为此采用了抗饱和三极管时间。为此采用了抗饱和三极管肖特基三极管。肖特基三极管。肖特基三极管是由普通三极管和肖特基势垒二极管肖特基三极管是由普通三极管和肖特基势垒二极管（Schottky Barrier Diode）组合而成的。）组合而成的。图图图图3.5.39 3.5.39 抗饱和三极管抗饱和三极管抗饱和三极管抗饱和三极管 由于由于SBD的开启电压为的开启电压为0.30.4V，当三，当三极管的极管的b-c结正向结正向偏置后，偏置后，SBD首首先导通，并将先导通，并将b-c结的正向电压钳结的正向电压钳在在0.30.4V。（2-63）图图图图3.5.40 74S3.5.40 74S系列与非门系列与非门系列与非门系列与非门 (74S 00)(74S 00)的电路结构的电路结构的电路结构的电路结构使从基极注入的过驱使从基极注入的过驱动电流从动电流从SBD流走，流走，从而有效地制止了三从而有效地制止了三极管进入深度饱和状极管进入深度饱和状态。能加快状态转换，态。能加快状态转换，缩短门电路的传输时缩短门电路的传输时间。间。电路的另一个改进措施是用电路的另一个改进措施是用T6、RB和和RC组成的有组成的有源电路代替了源电路代替了74H系列中的电阻系列中的电阻R3，为，为T5管的发射结管的发射结提供了一个有源泻放回路。提供了一个有源泻放回路。从而也缩短了门电路的传从而也缩短了门电路的传输时间。输时间。（2-64）关于有源泻放的说明：关于有源泻放的说明：当当T2由截止变为导通的瞬间由截止变为导通的瞬间，由于，由于T6的基极回路的基极回路中串接了电阻中串接了电阻RB，所以，所以T5必然先于必然先于T6导通，使导通，使T2发发射极的电流全部流入射极的电流全部流入T5的基极，从而的基极，从而加速了加速了T5的导的导通过程通过程。而。而在稳态下，由于在稳态下，由于T6导通后产生的分流作导通后产生的分流作用，减少了用，减少了T5的基极电流，也就减轻了的基极电流，也就减轻了T5的饱和程的饱和程度度，这又有利于加快，这又有利于加快T5从导通变为截止的过程。从导通变为截止的过程。当当T2从导通变为截止后从导通变为截止后，因为，因为T6仍处于导通状态，仍处于导通状态，为为T5的基极提供了一个瞬间的低内阻泻放回路，使的基极提供了一个瞬间的低内阻泻放回路，使T5得以迅速截止。因此，得以迅速截止。因此，有源泻放回路的存在缩短了有源泻放回路的存在缩短了门电路的传输时间。门电路的传输时间。抗饱和电路带来的缺点：输出低电平增高。抗饱和电路带来的缺点：输出低电平增高。（2-65）三、三、74LS系列系列低功耗肖特基系列（低功耗肖特基系列（CT4000）图图图图3.5.42 74LS3.5.42 74LS系列与非门系列与非门系列与非门系列与非门 (74LS 00)(74LS 00)的电路结构的电路结构的电路结构的电路结构1、为了降低功耗大幅度、为了降低功耗大幅度提高了电路中个电阻的阻提高了电路中个电阻的阻值；值；改进措施：改进措施：2、将、将R5原来接地一端改原来接地一端改接到输出端，以减小接到输出端，以减小T3导导通时，通时，R5上的功耗。上的功耗。（74LS系列的功耗仅为系列的功耗仅为74系列的系列的五分之一，五分之一，74H系列的十分之一）系列的十分之一）3、为了缩短传输延迟时间，除了使用抗饱和三极管、为了缩短传输延迟时间，除了使用抗饱和三极管和有源泻放外，还将多发射三极管换成了和有源泻放外，还将多发射三极管换成了SBD，因为，因为SBD没有电荷存储效应。没有电荷存储效应。（2-66）四、四、74AS和和74ALS系列系列 74AS系列是为进一步缩短传输延迟时间而设计的系列是为进一步缩短传输延迟时间而设计的改进系列。它的电路结构与改进系列。它的电路结构与74LS系列相似，但电路系列相似，但电路中电阻阻值很低。它的缺点是功耗较大，比中电阻阻值很低。它的缺点是功耗较大，比74S略略大一些。大一些。74ALS系列是为了获得更小的延迟系列是为了获得更小的延迟功耗积而功耗积而改进设计的，它的延迟改进设计的，它的延迟功耗积是功耗积是TTL电路所有系电路所有系列中最小的。为了降低功耗，电路中采用了较大的列中最小的。为了降低功耗，电路中采用了较大的电阻阻值，同时，通过改进生产工艺缩小了内部各电阻阻值，同时，通过改进生产工艺缩小了内部各个器件的尺寸，获得了降低功耗和缩短延迟时间的个器件的尺寸，获得了降低功耗和缩短延迟时间的双重收效。双重收效。（2-67）五、五、54、54H、54LS系列系列54系列的系列的TTL电路和电路和74系列电路具有完全相同的电系列电路具有完全相同的电路结构和电气性能参数。所不同的是路结构和电气性能参数。所不同的是54系列比系列比74系系列的工作温度范围更宽，电源允许的工作范围更大。列的工作温度范围更宽，电源允许的工作范围更大。74系列的工作环境温度规定系列的工作环境温度规定070，电源电压为，电源电压为5V5%；而；而54系列工作环境温度规定系列工作环境温度规定-55+125，电源电压为电源电压为5V 10%在不同系列的在不同系列的TTL器件中，只要器件型号的后几器件中，只要器件型号的后几位数码一样，则它们的逻辑功能、外形尺寸、引脚位数码一样，则它们的逻辑功能、外形尺寸、引脚排列就完全相同。排列就完全相同。（2-68）表表3.5.1各种系列各种系列TTL电路（电路（74XX00）特性参数比较（）特性参数比较（P138）参数名称系列7474S74LS74AS74ALS74FVIL（max）0.8V0.80.80.80.80.8VOL（max）0.4V0.50.50.50.50.5VIH（min）2.0V2.02.02.02.02.0VOH（min）2.4V2.72.72.72.72.7IIL（max）-1.0mA-2.0-0.4-0.5-0.2-0.6IOL（max）16mA20820820IOH（max）-0.4mA-1.0-0.4-2.0-0.4-1.0IIH（max）40A5020202020tpd9ns39.51.743功耗10mW19281.24延迟功耗积90571913.64.812（2-69）3.3 CMOS门电路门电路MOS电路电路的特点：的特点：2.是电压控制元件，静态功耗小。是电压控制元件，静态功耗小。3.允许电源电压范围宽（允许电源电压范围宽（3 18V）。）。4.扇出系数大，抗噪声容限大。扇出系数大，抗噪声容限大。优点优点1.工艺简单，集成度高。工艺简单，集成度高。缺点：缺点：工作速度比工作速度比TTL低低。（2-70）3.3.1MOS管的开关特性管的开关特性一、一、MOS（Metal-Oxide-Semiconductor-Field-Effect-Transistor）管的结构）管的结构图图图图3.3.1 3.3.1 （N N沟道增强型）沟道增强型）沟道增强型）沟道增强型）MOSMOS管的结构和符号管的结构和符号管的结构和符号管的结构和符号DGS简化符号简化符号标准符号标准符号（2
