钢筋工程施工技术.pptx

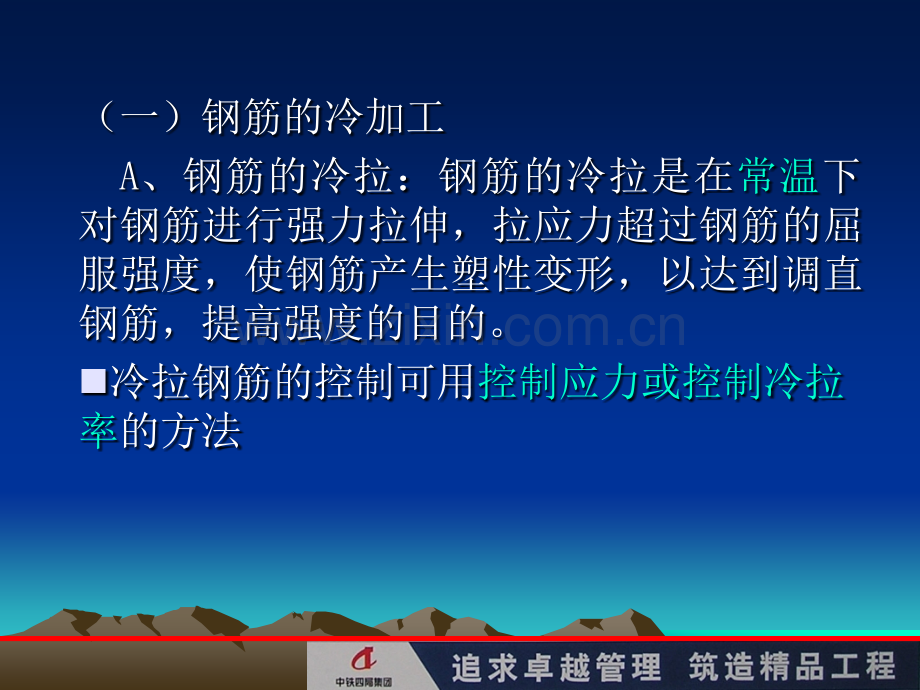

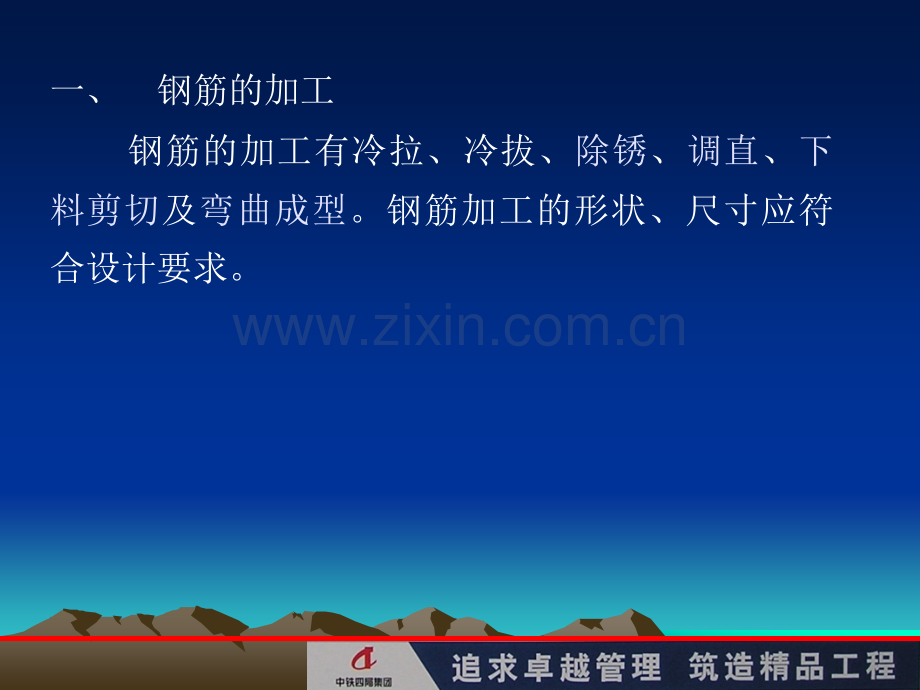

一、钢筋的加工 钢筋的加工有冷拉、冷拔、除锈、调直、下料剪切及弯曲成型。钢筋加工的形状、尺寸应符合设计要求。（一）钢筋的冷加工A、钢筋的冷拉：钢筋的冷拉是在常温下对钢筋进行强力拉伸，拉应力超过钢筋的屈服强度，使钢筋产生塑性变形，以达到调直钢筋，提高强度的目的。n冷拉钢筋的控制可用控制应力或控制冷拉率的方法 B、钢筋的冷拔n钢筋的冷拔是用强力将直径68的I级钢筋在常温下通过特制的钨合金拔丝模，多次拉拔成比原钢筋直径小的钢丝。n冷拔低碳钢丝分为甲、乙级，甲级钢丝主要用作预应力混凝土构件的预应力筋，乙级钢丝用于焊接网片和焊接骨架、架立筋、箍筋和构造钢筋。（二）钢筋的调直、切断、除锈1、调直 钢筋调直宜采用机械方法，也可以采用冷拉。对局部曲折、弯曲或成盘的钢筋在使用前应加以调直。HPB235冷拉率4%，HRB335、HEB400、RRB400 1%2、除锈 钢筋除锈一般可以通过以下两个途径：（1）大量钢筋除锈可通过钢筋冷拉或钢筋调直机调直过程中完成；（2）少量的钢筋局部除锈可采用电动除锈机或人工用钢丝刷、砂盘以及喷砂和酸洗等方法进行。3、切断 切断前，应将同规格钢筋长短搭配，统筹安排，一般先断长料，后断短料，以减少短头和损耗。钢筋切断可用钢筋切断机或手动剪切器。直径大于40mm的钢筋需用氧气乙炔火焰或电弧割切。4、弯曲成型 钢筋弯曲的顺序是画线、试弯、弯曲成型。画线主要根据不同的弯曲角在钢筋上标出弯折的部位，以外包尺寸为依据，扣除弯曲量度差值。钢筋弯曲有人工弯曲和机械弯曲。二、钢筋的连接钢筋的连接方法主要有：钢筋的连接方法主要有：钢筋的连接方法主要有：钢筋的连接方法主要有：绑扎连接、焊接连接、机械连接。绑扎连接、焊接连接、机械连接。绑扎连接、焊接连接、机械连接。绑扎连接、焊接连接、机械连接。钢钢钢钢筋筋筋筋的的的的接接接接头头头头宜宜宜宜设设设设置置置置在在在在受受受受力力力力较较较较小小小小处处处处，同同同同一一一一纵纵纵纵向向向向受受受受力力力力钢钢钢钢筋筋筋筋不不不不宜宜宜宜设设设设置置置置两两两两个个个个或或或或两两两两个个个个以以以以上上上上接接接接头头头头，接接接接头头头头末末末末端端端端至至至至钢钢钢钢筋筋筋筋弯弯弯弯起起起起点点点点的的的的距距距距离离离离不应小于钢筋直径的不应小于钢筋直径的不应小于钢筋直径的不应小于钢筋直径的10101010倍。倍。倍。倍。（一）绑扎连接钢筋搭接处，应在中心及两端用2022号铁丝扎牢。受拉钢筋绑扎连接的搭接长度，应符合；受压钢筋绑扎连接的搭接长度，应取受拉钢筋绑扎连接搭接长度的0.7倍。（二）焊接连接（二）焊接连接方方法法有有：闪闪光光对对焊焊、电电弧弧焊焊、电电渣渣压压力力焊焊、电电阻点焊、气压焊等。阻点焊、气压焊等。受力钢筋采用焊接连接接头时，设置在同一构受力钢筋采用焊接连接接头时，设置在同一构件内的焊接接头应相互错开，具体规定可参考现件内的焊接接头应相互错开，具体规定可参考现行规范及教材规定。行规范及教材规定。、闪光对焊连续闪光焊（25以下）预热闪光焊（25以上）闪光预热闪光焊（25以上）钢筋对焊接头的外形图钢筋对焊接头的外形图 11钢筋；钢筋；22接头接头 钢钢钢钢筋筋筋筋闪闪闪闪光光光光对对对对焊焊焊焊后后后后，应应应应对对对对接接接接头头头头进进进进行行行行外外外外观观观观检检检检查查查查，（无无无无裂裂裂裂缝缝缝缝和和和和烧烧烧烧伤伤伤伤，接接接接头头头头弯弯弯弯折折折折不不不不大大大大于于于于4 4 4 4，轴轴轴轴线线线线偏偏偏偏移移移移不不不不大大大大于于于于1/101/101/101/10的的的的钢钢钢钢筋筋筋筋直直直直径径径径，也也也也不不不不大大大大于于于于2 2 2 2），同同同同时时时时应应应应按按按按规规规规格格格格接接接接头头头头6 6 6 6的的的的比比比比例例例例，做做做做三三三三根根根根拉拉拉拉伸伸伸伸试试试试验验验验和和和和三三三三根根根根冷冷冷冷弯弯弯弯试试试试验验验验，其其其其抗抗抗抗拉拉拉拉强强强强度度度度实实实实测测测测值值值值不不不不应应应应小小小小于于于于母母母母材材材材的的的的抗抗抗抗拉拉拉拉强强强强度度度度，且且且且断断断断于于于于接接接接头头头头的的的的外外外外处。处。处。处。、电弧焊：n搭接接头（单面、双面）n帮条接头（单面、双面）n坡口接头（平焊、立焊）n熔槽帮条焊帮条焊接头帮条焊接头 搭接焊接头搭接焊接头 采用帮条或搭接焊时，应满足下列条件：焊缝长度不应小于帮条或搭接长度焊缝长度0.3，并不小于4焊缝宽度0.7，并不小于10电弧焊外观检查：一般要求表面平整，无裂纹，无较大凹陷、焊瘤，无明显咬边，气孔、夹渣等缺陷。取样：每一楼层以300个同类型接头为一批，每一批选取三个接头进行拉伸试验，如一个不合格，取双倍试件复试，再有一个不合格，再有一个不合格，在该批接头不合格。、电渣压力焊一般多用于结构构件内竖向钢筋的接长,，应用较为广泛。外观检查：焊接接头上下钢筋的轴线应尽量一致，其最大偏移不得超过0.1，同时也不得大于2，不得有明显的烧伤缺陷和裂纹。取样：每300个接头为一批，（不足300个也为一批），切取三个试件做拉伸试验，如有一根不合格，则再双倍取样，重作试验，如仍有一根不合格，则该批接头为不合格。（三）机械连接钢筋机械连接接头的类型很多，主要有：套筒挤压接头、锥螺纹套筒接头、等强直螺纹套筒接头等。这些机械连接接头多是通过连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋的力传递至另一根钢筋上的连接方法。三、钢筋配料 钢筋配料就是根据施工图，分别计算构件各钢筋的直线下料长度、根数、重量、编制钢筋配料单，作为备料、加工和结算的依据。1、钢筋长度结构施工图中所指钢筋长度是钢筋外缘之间的长度，即外包尺寸，这是施工中量度钢筋长度的基本依据。钢筋的下料长度是钢筋中心线长度。2、混凝土保护层厚度混凝土保护层是指受力钢筋外缘至混凝土构件表面的距离，其作用是保护钢筋在混凝土结构中不受锈蚀。3、弯曲量度差值 钢筋长度的度量方法系指外包尺寸，因此钢筋弯曲以后，存在一个量度差值，在计算下料长度时必须加以扣除。根据理论推理和实践经验，列于表表4.6。表4.6钢筋弯曲量度差值 钢筋弯起角度 30 45 60 90 135 钢筋弯曲调整值 0.35d0.5d0.85d2d2.5d4、钢筋弯钩增加值 弯钩形式最常用的是半圆弯钩，即180弯钩。受力钢筋的弯钩和弯折应符合下列要求：HPB235钢筋末端应作180弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍。弯180弯钩时弯钩增加值取 6.25d，弯90弯钩时弯钩增加值取 3.5d，弯135弯钩时弯钩增加值取 4.9d。A A、钢筋弯曲处的量度差值钢筋弯曲处的量度差值9090的量度差值为的量度差值为1.751.752 24545的量度差值为的量度差值为0.50.56060的量度差值为的量度差值为0.850.85135135的量度差值为的量度差值为2.52.5、半圆弯钩增加长度半圆弯钩增加长度半圆弯钩增加长度（包括量度差值）为半圆弯钩增加长度（包括量度差值）为6.256.25、箍筋弯钩增加值箍筋弯钩增加值弯弯心心直直径径2.52.5，且且不不宜宜小小于于箍箍筋筋直直径径的的5 5倍倍，对对有有抗抗震震要要求的结构，不应小于箍筋直径的求的结构，不应小于箍筋直径的1010倍。倍。对对90/9090/90，D D2.52.5，平平直直段段为为5 5，两两个个弯弯钩钩增增加加值值为为 1111对对90/18090/180，D D2.52.5，平平直直段段为为5 5，两两个个弯弯钩钩增增加加值值为为 1414对对135/135135/135，D D2.52.5，平平直直段段为为5 5，两两个个弯弯钩钩增增加加值值为为14145、箍筋调整值 为了箍筋计算方便，一般将箍筋弯钩增长值和量度差值两项合并成一项为箍筋调整值，见表表4.74.7。计算时，将箍筋外包尺寸或内皮尺寸加上箍筋调整值即为箍筋下料长度。表4.7 箍筋调整值 箍筋量度方法 箍筋直径(mm)45681012量外包尺寸 量内包尺寸 40805010060120701501706、钢筋下料长度计算 直直钢筋下料长度钢筋下料长度=直构件长度直构件长度-保护层厚度保护层厚度+弯钩增加长度弯钩增加长度弯起钢筋弯起钢筋下料长度下料长度=直段长度直段长度+斜段长度斜段长度-弯折量度差值弯折量度差值+弯弯钩钩 增加长度增加长度 箍筋下料长度箍筋下料长度=直段长度直段长度+弯钩增加长度弯钩增加长度-弯折量度差值弯折量度差值 或箍筋下料长度或箍筋下料长度=箍筋周长箍筋周长+箍筋调整值箍筋调整值 钢筋钢筋下料长度外包尺寸下料长度外包尺寸 弯钩增加长度弯钩增加长度 量度差值量度差值四、钢筋代换四、钢筋代换1、代换原则及方法代换原则及方法 当施工中遇到钢筋品种或规格与设计要求不符时，可参照以下原则进行钢筋代换。（1）等强度代换方法 当构件配筋受强度控制时，可按代换前后强度相等的原则代换，称作“等强度代换”。如设计图中所用的钢筋设计强度为fy1，钢筋总面积为AS1，代换后的钢筋设计强度为fy2，钢筋总面积为AS2，则应使：（2）等面积代换方法 当构件按最小配筋率配筋时，可按代换前后面积相等的原则进行代换，称“等面积代换”。代换时应满足下式要求：（3）当构件配筋受裂缝宽度或挠度控制时，代换后应进行裂缝宽度或挠度验算。2 2、代换代换代换代换注意事项注意事项注意事项注意事项 钢筋钢筋代换时，应办理设计变更文件，并应符合下代换时，应办理设计变更文件，并应符合下列规定：列规定：（1 1）重要）重要受力构件受力构件(如吊车梁、薄腹梁、桁架下弦等如吊车梁、薄腹梁、桁架下弦等)不宜用不宜用HPB235HPB235钢筋代换变形钢筋，以免裂缝开展过大。钢筋代换变形钢筋，以免裂缝开展过大。（2 2）钢筋）钢筋代换后，应满足混凝土结构设计规范中所规代换后，应满足混凝土结构设计规范中所规定的钢筋间距、锚固长度、最小钢筋直径、根数等配定的钢筋间距、锚固长度、最小钢筋直径、根数等配筋构造要求。筋构造要求。（3 3）梁）梁的纵向受力钢筋与弯起钢筋应分别代换，以保的纵向受力钢筋与弯起钢筋应分别代换，以保证正截面与斜截面强度。证正截面与斜截面强度。（4）有抗震要求的梁、柱和框架，不宜以强度等级较高的钢筋代换原设计中的钢筋；如必须代换时，其代换的钢筋检验所得的实际强度，尚应符合抗震钢筋的要求。（5）预制构件的吊环，必须采用未经冷拉的HPB235钢筋制作，严禁以其他钢筋代换。（6）当构件受裂缝宽度或挠度控制时，钢筋代换后应进行刚度、裂缝验算 五、安装1、准备工作：先熟悉图纸，核对成品钢筋的钢号、直径、形状、尺寸和数量是否与配料单、料牌相符，研究钢筋安装和有关工种的配合顺序准备绑扎用的材料、工具。2、钢筋绑扎程序 划线摆筋穿箍绑扎安装垫块。
