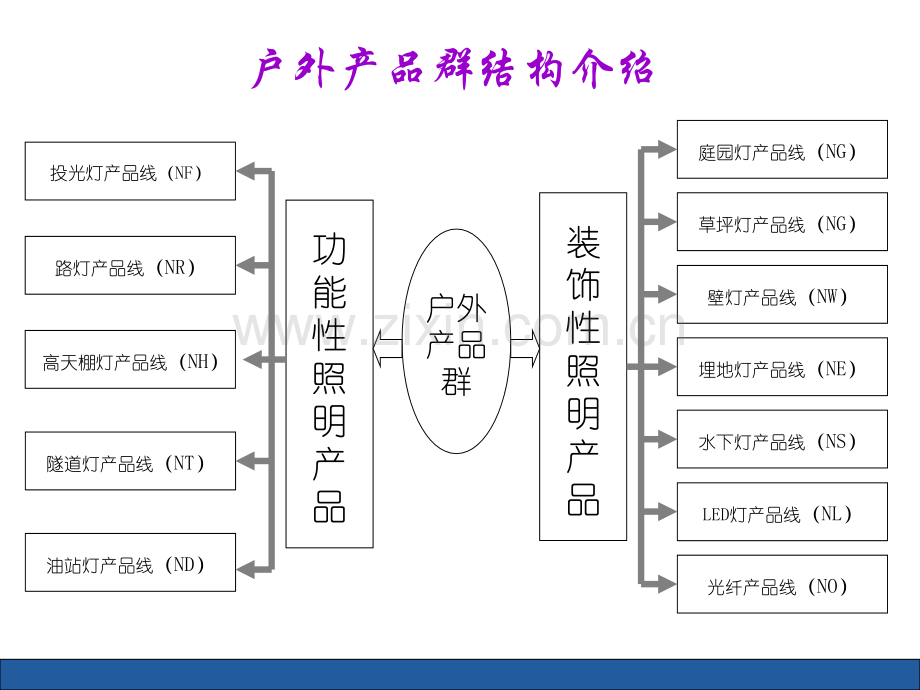

目 录一、投光灯产品线介绍二、路灯产品线介绍三、高天棚灯产品线介绍四、隧道灯产品线介绍五、油站灯产品线介绍六、庭园灯产品线介绍七、草坪灯产品线介绍八、壁灯产品线介绍九、地埋灯产品线介绍十、水下灯产品线介绍十一、LED产品线十二、光纤产品线户外产品群结构介绍户外产品群装饰性照明产品功能性照明产品投光灯产品线（NF）路灯产品线（NR）高天棚灯产品线（NH）隧道灯产品线（NT）油站灯产品线（ND）庭园灯产品线（NG）草坪灯产品线（NG）壁灯产品线（NW）埋地灯产品线（NE）水下灯产品线（NS）LED灯产品线（NL）光纤产品线（NO）一、投光灯产品线介绍投光灯（NF）投光灯产品线相关基本概念投光照明：使室外的目标或场地比周围环境更明亮的照明。它是构成城市景观的重要因素,是建筑物晚间的盛装。它使广告牌夜间更醒目，使观众能看清或摄像机能拍摄清楚运动场上比赛的情景。投光灯：用反射器或玻璃透镜把光线聚集到一个有限的立体角内，从而获得高光强照明的灯具称为投光灯。投光灯产品线编号规则NF2000适用场所 此系列投光灯主要适合超远距离投射的大面积场所、建筑立面，特别是体育场馆需要优质水平及垂直照度、精确眩光控制以及彩色电视（CTV）转播等要求的高质量照明区域。适用于跑马场、户外体育场，需要高质理照明环境和眩光控制及彩色电视（CTV）转播，要求优质垂直照度的区域。NF2000适用场所NF2000外观尺寸图NF2000配光曲线图 灯具参数：灯具型号：NFM2000/1000W 光源型号：HQI-TS1000W/D/S Ra90 5900K 灯具光通：65424.92LM 有效光通：30532.34LM 最大光强：515394.9cd 中心光强：460942.2cdNF2000结构与特点调光刻度器 精确设定投射角度格栅散热片散热性能优良、降低灯具及光源温升，延长灯具使用寿命触发器置于接线盒内 可以增加灯具和电器箱的距离，达到远距离触发手柄方便移动、调角度、开启后盖压铸铝成型外壳重量轻、机械强度高、延展性好表面静电喷涂处理美观、大方、耐腐蚀，增加灯具使用寿命不锈钢螺丝微晶玻璃上盖上盖防水硅胶圈灯体上反光罩后盖防水硅胶圈后盖下反光罩陶瓷灯座光源接线盒触发器接线盒防水硅胶圈不锈钢防护网NF2000结构与特点反光罩挡光片可以有效防止眩光，减少光污染3mm进口微晶玻璃热膨胀系数低，耐温差大，能适用各种不同环境不锈钢防护网增加安全系数预留四个螺丝孔方便增加滤色片等附加配件NF2000结构与特点后盖开启方便更换光源高纯铝阳极氧化反光器反射率高，提高灯具效率硅胶密封圈高强度、耐高温，防护等级达IP65聚氟树脂导线机械强度和介电强度高，耐高温NF2000结构与特点NF2000投光示意图建筑立面照明远距离投光照明 NF015系列投光灯可广泛用于教堂、建筑立面特殊泛光、各种广告牌、停车场、广场、体育馆等场所照明。NF015适用场所 NF015系列投光灯可广泛用于教堂、建筑立面特殊泛光、各种广告牌、停车场、广场、体育馆等场所照明。NF015适用场所NF015配光曲线灯具参数灯具型号：NFS015-R/400W 光源型号：NAV-T400W Ra20 2000K灯具光通：38659.21LM 有效光通：33225.36LM最大光强：51951.4cd 中心光强：48018.2cd 灯具参数灯具型号：NFM015-R/400W 光源型号：HQI-T400W/N Ra60 3800K灯具光通：26437.21LM 有效光通：23445.51LM最大光强：32998.6cd 中心光强：26103.3cdNF015剖视图不锈钢搭扣钢化玻璃防水硅胶圈灯体反光罩电器陶瓷灯头光源支架格栅散热片利于散热，降低电器温升，提高灯具使用寿命灯具电器一体化使得灯具造型轻巧美观，维护方便压铸铝成型外壳机械强度高、散热性好表面静电喷涂处理美观、大方、耐腐蚀，增加灯具使用寿命不锈钢搭扣耐腐蚀、开启方便，灯具防护等级高达IP655mm厚钢化玻璃耐高温、抗冲击、透光性好高纯铝反射器精确的电脑设计配光，经阳极氧化处理NF015结构与特点 灯具、电器附件均为雷士品牌匹配佳，保证最佳性能及最长寿命。符合国家标准GB7000.1及GB7000.7灯具安全可靠。灯具本体为铝合金高压压铸成型坚固，耐腐蚀，散热性能佳。耐高温硅橡胶密封圈，灯具防护等级达IP65。镇流器和光源隔箱，采用独特的裙锯状设计，利于散热，延长使用寿命。NF015特点分析 反射器采用高纯铝材料，并经过阳极氧化处理高反射，低衰减。精确电脑配光设计的反光器，能提供应多种不同需求的配光系统。配有镇流器、触发器、电容等电气附件功率因数0.85。全部使用高强度气体放电光源高效率，低光衰。中功率投光灯，灯具电器一体化设计，造型轻巧美观。可配多种不同光源，满足不同光通量、显色性或色温要求。不锈钢搭扣固定前开式更换光源维护方便，有效维护防护等级。U型支架，可使用单螺丝或两个螺丝安装孔固定。与各种支架配用可作壁装、杆装、圆管安装。配有多种电缆固定件，适用于直径2.5mm-6mm电缆。适用光源：CPHQI-T250W/400W：NAV-T250W/400W：NF013适用场所NF013系列投光灯可广泛用于教堂、建筑立面特殊泛光、各种广告牌、停车场、广场、体育馆等场所照明。NF013配光曲线图灯具参数：灯具型号：NFS013-A11/150W 光源型号：HQI-TS150W/D Ra80 5200K灯具光通：8242.09LM 有效光通：7720.29LM最大光强：7369.3cd 中心光强：2908.1cd NF013外观尺寸图安装搭扣灯体反光罩防水硅胶圈电器组件电器固定板接线端子钢化玻璃安装支架陶瓷灯头进线螺丝NF013内部结构灯具电器一体化维护方便,电器与光源隔离,独特的裙锯状设计，有效的降低电器的环境温度，延长使用寿命压铸铝成型外壳壳体厚度高达2.5mm、机械强度高、散热性好表面静电喷涂处理美观、大方、耐腐蚀，增加灯具使用寿命不锈钢搭扣耐腐蚀、开启方便，灯具防护等级达IP655mm厚钢化玻璃耐高温、抗冲击、透光性好高纯铝反射器精确的电脑设计配光，经阳极氧化处理，非对称反光器 安装支架安装支架,能任意的安装并调节角度 陶瓷灯头NF013结构与特点 灯具、电器附件均为雷士品牌匹配佳，保证最佳性能及最长寿命。符合国家标准GB7000.1及GB7000.7灯具安全可靠。灯具灯体为铝合金高压压铸成型坚固，耐腐蚀，散热性能佳。耐高温硅橡胶密封圈，灯具防护等级达IP65。镇流器和光源隔箱，采用独特的裙锯状设计，利于散热，延长使用寿命。NF013特点分析 反射器采用高纯铝材料，并经过阳极氧化处理高反射，低衰减。精确电脑配光设计的非对称反光器，能提供多种不同需求的配光系统。配有镇流器、触发器、电容等电气附件功率因数0.85。全部使用高强度气体放电光源高效率，低光衰。灯具电器一体化设计，造型轻巧美观。可配多种不同光源，满足不同光通量、显色性或色温要求。不锈钢搭扣固定前开式更换光源维护方便，有效维护防护等级。U型支架，可使用单螺丝或两个螺丝安装孔固定。与各种支架配用可作壁装、杆装、圆管安装。配有多种电缆固定件，适用于直径2.5mm-6mm电缆。适用光源：HQI-TS70W/150W：二、路灯产品线结构介绍路灯产品线（NR）NR002适用场所NR002NR002系列路灯适用于高速公路、城系列路灯适用于高速公路、城市道路、大型立交、广场等户外场市道路、大型立交、广场等户外场所。所。NR002配光曲线图灯具参数：灯具参数：灯具型号：NRS002-GA250W 光源型号：NAV-T250W Ra20 2000K灯具光通：24409.99LM 有效光通：22032.94LM最大光强：23898.2cd 中心光强：6128.9cd 灯杆固定器 可实现垂直和水平安装，并可根据需要作角度调节下盖 上盖铝合金压铸成型，重量轻、机械强度高表面静电喷涂处理美观、大方、耐腐蚀，增加灯具使用寿命曲面钢化玻璃耐高温、抗冲击、透光性好NR002结构与特点瓷灯头固定座阻燃、耐高温，内置密封圈保证光源室防护等级IP66灯体密封圈耐热发泡硅橡胶抗压性好，保证灯具防护等级IP65支撑杆打开上盖后起支撑作用，方便维修支撑导轨与支撑杆配合使用，方便维修防护盖PPS一次注塑成型，与反光器密封，有效防止反光器碰伤、变形电器组件一体化电器安装板拆装、维修方便接线端子与外部电源线连接阻燃、耐高压，安全可靠角度调整块铝合金压铸成型通过不同安装位置可以调整灯具仰角防护盖压板NR002结构与特点开启搭扣手动开启，上开盖维修方便灯杆安装器钢板冲压成型安装方便，可与不同口径的灯杆固定反光器纯铝拉伸整形而成表面氧化处理瓷灯头NR002结构与特点 灯具、电器附件均为雷士品牌匹配佳，保证最佳性能及最长寿命。符合国家标准GB7000.1及GB7000.5灯具安全可靠。灯体、灯盖为铝合金高压压铸成型坚固，耐腐蚀，散热性能佳。耐高温硅橡胶密封圈，灯具电器箱防护等级达IP65，光学系统IP66。多种透光罩供选择，具有耐高温、高强度、透光度好、抗老化变色，可利用雨水自行清洁，减少维修次数可满足不同客户需求。NR002特点分析 反射器采用高纯铝材料，并经过阳极氧化处理高反射，低衰减。电脑精确设计的反光器最佳配光曲线，效率高，减低眩光。配有镇流器、触发器、电容等电气附件功率因数0.85。全部使用高强度气体放电光源高效率，低光衰。灯具、电器一体化全密封装置设计。光学系统采用独特的塑料合金注塑成型与反光器密封，防护等级IP66，减低灯具维修率。灯具反光器内设有可调灯头支架适合不同客户需求，发挥最大照明效果。不透刚搭扣锁紧器，内有不透刚支撑杆方便安装与维修。多螺栓多齿式侧装或顶装安装稳固，安全。内置调安装角度刻度器，倾斜角0-20度，每次调角度5度，方便准确调整投射角度。安装高度：8m-16m，安装管径：46-60-72mm。适用光源：HQI-T250W/400W：NAV-T150W/250W/400W：NR022适用场所NR022系列路灯适用于高速公路、城市主干道、高架道路、大型立交、广场等户外场所。下盖铝合金一次压铸成型，强度高，重量轻，密封性好上盖铝拉伸一次成型，重量轻、防腐性好NR022结构与特点表面静电喷涂处理美观、大方、耐腐蚀增加灯具使用寿命曲面钢化玻璃耐高温，抗冲击，透光性好开启搭扣不锈钢制成，侧开盖，手动开启，维修方便反光器纯铝拉伸整形而成表面氧化处理支撑杆使得安装维护方便瓷灯头固定座阻燃、耐高温，更换光源方便，内置密封圈保证光源室防护等级IP66合页电器组件一体化电器安装板拆装、维修方便灯杆固定器拆装方便，适合不同口径的灯杆NR022结构与特点匹配佳，安全可靠、坚固，耐腐蚀，散热性能佳、防护等级高、照度均匀、方便的安装与维修耐高温、高强度、透光度好、抗老化变色，可利用雨水自行清洁，减少维修次数。高反射，低衰减、最佳配光曲线，效率高，减低眩光 功率因数高达0.85、高效率，低光衰 灯具、电器一体化全密封装置设计。NR022特点分析 安装高度：8m-16m，安装管径：46-60-72mm。适用光源：HQI-T250W/400W NAV-T150W/250W/400W 三、高天棚灯产品线介绍高天棚灯产品线（NH）高天棚灯产品线相关概念高天棚灯（又名工矿灯）：主要使用于大空间照明灯具，专业设计的配光；适合大空间大面积场馆。静电喷涂：使待处理工件接地，表面带正电荷，涂料在直流高压电场中转化成为雾化的带负电荷微粒，由于静电场作用，涂料微粒定向，快速的流向工件，形成均匀牢固的涂膜。阳极氧化：将被氧化的产品表面当作阳极形成阳离子，带电荷的化学溶液形成阴离子，在化学电离槽中进行氧化化学反应，使产品的表面形成氧化层以致保护产品的氧化或腐蚀。高天棚灯产品线编码规则NH001适用场所NH001系列灯具适合大空间大面积场馆,如工业厂房、体育馆、大卖场、超市、展示中心等。NH001配光曲线图灯具参数：灯具型号：NHM001/400W 光源型号：HQI-T400W/D Ra90 5800K灯具光通：15130.75LM 有效光通：14619.93LM最大光强：6515.6cd 中心光强：6435.0cd NH001外观尺寸图压铸铝成型外壳1、重量轻、机械强度高、延展性好2、裙裾状设计，利于散热NH001结构与特点表面静电喷涂处理耐腐蚀，增加灯具使用寿命不锈钢搭扣通过螺丝连接上盖，拆卸方便，密封性好，防护等级达IP55高纯铝反光器喷砂处理，反射率高，耐腐蚀挂钩安装维护方便，根据不同的客户可选择挂钩、吊链、吊杆三种安装方式5MM钢化玻璃耐高温、抗冲击、透光性好不锈钢搭扣强度高，耐腐蚀性强，拆卸方便硅胶密封圈耐高温、抗压性好，保证光源室防护等级达IP65NH001结构与特点电器组件防水密封圈1、耐高温、弹性好硅胶密封圈，密封性能好，防护等级达IP65电器固定板1、机械强度好，能有效防止镇流器的脱落2、传导性好，能有效将镇流器的部分热量传导出去匹配佳、安全可靠、坚固耐腐蚀，散热性能佳、防护性能好独特的裙锯状设计，利于散热、高反射，低衰减 专业设计的光学系统、功率因数0.85、高效率，低光衰。安装简易，拆卸方便，适用范围广。工矿灯特点分析工矿灯特点分析 适用光源 HQI-E70W/150W/250W/400W：NAV-E70W/150W/250W/400W：四、隧道灯产品线介绍隧道灯产品线（NS）NT006适用场所NT006系列灯具适用于隧道、收费站、高架桥底等场合照明。灯具合页铝型材一次成型，保证前后盖安装、拆卸方便、牢固平面钢化玻璃耐高温、抗冲击、透光性好，高温釉丝印不掉漆开启搭扣铝型材一次成型，前开盖方式，不用工具即可手动开启，维修方便光源先进的双光源设计可以实现两个电路控制，电器内置端盖铝合金压铸，表面静电喷涂处理，与铝型材本体连接牢固，内置防水密封圈，防护等级IP65灯具本体铝型材一次成型，强度高，重量轻，表面氧化处理NT006结构与特点铝合金压铸端盖重量轻，强度好，表面静电喷涂处理。通过密封胶圈与铝型材本体连接，灯具防护等级达到IP65可调角度安装架设计独特，特别方便安装，有刻度盘，可以实现角度调整铝型材一次成型灯体重量轻，强度好，表面氧化处理，美观、耐腐蚀，密封性优玻璃组件由钢化玻璃与铝型材夹条胶封一体前，开盖方式，维修方便NT006结构与特点五、油站灯产品线介绍油站灯产品线（ND）ND003适用于加油站、收费站、机场候客厅、客运站、立交桥底、会展中心、大型商场等照明场所。ND003适用场所ND003外观尺寸图油站灯系列配光曲线ND001、ND002配光曲线图ND003、ND004配光曲线图ND003剖视图E40陶瓷灯头优质陶瓷灯头，具有导电性能能好，使用安全。反射器优质纯铝经阳极氧化处理，反射率可达99.5%以上。光源匹配欧司朗光源，光效高，性能稳定、使用寿命长。发胶硅胶防水圈防水性能可达IP55。内置电器箱电器一体化安装，安装维护方便，美观大方。外壳优质铝板或电解板外壳，耐腐蚀，抗冲击。ND003结构与特点灯具外壳铝板或电解板外壳,经防腐蚀静电喷涂处理PC透光罩倒锥形棱镱优质透光罩.有效防止眩光并使光线在空间更加均匀分布不锈钢螺丝防腐蚀性能极佳,有效提高灯具的防护等级六、庭园灯产品线介绍庭园灯产品线透光罩型光柱型二次反射型庭园灯产品线相关基本概念二次反射：指灯具所发出的光线经反射板再折射到被照物的方式。编码规则：编码规则：庭园灯产品属于景观照明的一大类别。它是指可在白天和夜晚起到装饰空间的非投光类灯具，并在夜晚能起到局部和点缀性照明的设备。NG003适用场所 灯具外型设计优雅大方，优异性能和精美设计的完美结合，适合应用于林荫道路、滨江道路、公园、广场、住宅小区、商业区、高档休闲场所。NG003外观尺寸图上盖电器组件反光罩防水硅胶圈聚合碳纤维透光罩陶瓷灯头防水硅胶圈光源灯体不锈钢螺丝支撑杆反光罩NG003内部结构压铸铝成型外壳重量轻、机械强度高、NG003结构特点表面静电喷涂处理耐腐蚀，增加灯具使用寿命聚合碳纤维透光罩棱晶状结构，使得发光均匀，无眩光；抗紫外线倒锥形外观古典风格造型，优雅、大方硅胶密封圈防水防尘性能（IP等级）高，提高灯具的使用性能高纯铝反光罩经阳极阳化处理，提高灯具二次反射效率电器置于顶部上盖内有效防止电器被盗;光源更易被触发点亮；NG003结构特点灯具二次反射示意简图发光均匀，有效防眩光，原理如下：本灯具设计由底部向上投射光束；经顶部反光罩向下反射；经过棱晶状聚合碳纤维透光罩折射透光NG201适用场所灯具外型设计优雅大方，优质性能和精美设计的完美结合，适合应用于公园、广场、街区、庭园、商业区、高档休闲场所。铝合金成型灯体机械强度高、坚固耐用。NG201结构特点表面静电喷涂处理耐腐蚀，增加灯具使用寿命高分子复合材料制成反光板造型优雅大方，强度高，重量轻、抗紫外线。耐高温钢化玻璃强度高，高透光。反光板特殊镀膜层工艺，磷片状耐高温工程塑胶镀高反射率反光层，内嵌入反光板，二次反射结构。使光线漫射、柔和；兼具独特的美观效果、二次反射庭园灯NG203NG204铝质灯头,内装光源旋压铝反光板NG304适用场所灯具外观新颖别致，简洁大方，为标志性景观照明灯饰，具有很强的夜景装饰效果。适合应用于小型广场、街区、步行道、公园等场所。NG304外观尺寸图铝合金成型外壳重量轻、机械强度高NG304结构特点光源电器一体化光源、电器装于灯体下部，安装维护方便。优质PC透光罩抗紫外线，高透光;光线漫射无眩光.立柱形外观柱形灯设计，新颖别致，简洁大方;夜间构成亮丽的光柱表面静电喷涂处理耐腐蚀，增加灯具使用寿命七、草坪灯产品线介绍草坪灯产品线（NG）草坪灯产品线相关基本概念1、安装高度：参考平面与灯具平面之间的距离。2、不舒适眩光：可引起不适，而不一定破坏被照对象的视觉效果的眩光。3、静电喷涂：使待处理工件接地，表面带正电荷，涂料在直流高压电场中转化成为雾化的带负电荷微粒，由于静电场作用，涂料微粒定向，快速的流向工件，形成均匀牢固的涂膜。4、阳极氧化：将被氧化的产品表面当作阳极形成阳离子，带电荷的化学溶液形成阴离子，在化学电离槽中进行氧化化学反应，使产品的表面形成氧化层以致保护产品的氧化或腐蚀。5、热镀锌：将已清洗干净的钢铁件，经由Flux的润湿作用，浸入锌浴中，使钢铁与熔融锌反应生成一合金化的皮膜过程。6、PC透光罩：采用PC材料加工成型。PC料又称防弹胶，学名为聚碳酸脂（PolyCarbonate）。主要特点有：强度高，抗冲击性很好，抗老化的能力强，表面光洁细腻，抗紫外线照射，不易褪色，耐高温。PC料在100的环境下60分钟内不会变形，着火点在850度以上。7、PMMA透光罩：采用PMMA材料加工成型。PMMA料又称亚克力（有机玻璃），学名为聚甲基丙烯酸甲酯（Polymethylmecrylate）。主要特点：强度高，透明性极好，有一定的耐热耐寒性，抗紫外线照射，不褪色，长时间暴露于室外，也不会像其他塑料那样变成黄色。8、砂铸铝合金：能适用于砂铸成型，含铝量约为20%左右，特点是熔点较其它铝合金较低，含杂质比率高，成本较便宜，易加工，但砂铸成型后结构疏松，有气孔和砂眼等缺陷，强度低，所以一般砂铸件做的厚度都较厚，目的是增加强度。9、压铸铝合金：能适用于高压压制成型，含铝量约为30%左右。特点是熔点较高，含杂质较少，原材料成本稍高，成型后无须后期机加工，而且结构质密，无气孔和砂眼等现象，产品机械强度高，工件的尺寸精密度高，互换性好，材料厚度较薄，工件成本低，散热佳。10、铝型材：草坪灯灯体多采用铝型材材料。铝型材是将高纯铝合金将高温熔融后通过模具挤压拉制加工成型。其特点是机械强度高，单截面成形，表面光洁度高，抗氧化能力强，耐腐蚀性好，易于加工，长度可任意定制。草坪灯产品线编码规则NG005适用场所灯具主体外型四棱边设计，更新颖、现代。适合应用于草坪、广场、公园、小区等场所照明。NG005外观尺寸图顶盖铸铝顶盖，坚固耐用，外形美观大方。乳白色聚合碳纤维强度高，光线柔和，抗紫外线。四棱边灯体铝合金型材灯体，棱边设计，更新颖、时尚。高度可根据客户订制（0.6米-1米）。表面静电喷涂处理耐腐蚀性强，增加灯体的使用寿命。NG005结构特点NG018适用场所灯具设计独特，精致美观。适合应用于林荫道路、广场、公园、桥梁、树木、小区等场所照明。NG018外观尺寸图铝合金外壳重量轻、机械强度高，坚固耐用NG018结构特点表面静电喷涂处理耐腐蚀，增加灯具使用寿命上盖铝合金铸成，强度高，耐腐蚀4mm钢化玻璃强度高，耐高温，透光性好。阳极氧化反射罩高反射率，低衰减调节支撑杆中部可调支撑杆,可实现90度的调节,适合不同场合的应用要求NG041适用场所灯具可实现上、中、下三部分发光，景观独特的照明效果。适合应用于林荫道路、广场、公园、树木、小区等场所照明。NG041外观尺寸图上盖电器组件反光罩节能灯灯头（E27）灯体不锈钢螺丝钢化玻璃电器板金卤灯灯头（E27）NG041内部结构聚合碳纤维透光罩铝合金型材外壳重量轻、机械强度高，美观大方，坚固耐用NG041结构特点表面静电喷涂处理耐腐蚀，增加灯具使用寿命上盖铝合金铸成，强度高，耐腐蚀5mm钢化玻璃强度高，透光性好，对树木、雕塑等投光照明，使之成为小区、公园等的一道亮点灯具电器一体化条形格栅透光孔光线柔和，有效防止眩光中部透光光线从PMMA板透出，照射小路、草丛，光线柔和，产生一种浪漫、惬意的情调八、壁灯产品线介绍壁灯产品线（NW）壁灯产品线相关基本概念壁灯：一种供建筑物墙面照明、装饰的专用灯具，在市场上也称“墙角灯”。其安装一般分为嵌入墙面安装、墙面明装固定两种方式。嵌入式：部分灯体安装于墙面内部。明装式：全部灯全安装于墙体表面。编码规则：NW601适用场所大功率嵌入式壁灯灯具，设计紧凑美观。适合应用室内外走道、阶梯、停车场、坡道、建筑物外墙等场所的墙角照明。NW601外观尺寸图NW601结构特点表面静电喷涂处理耐腐蚀，增加灯具使用寿命灯体外壳铝合金压铸成型，机械强度高磨砂钢化玻璃耐高温，抗冲击，使光线柔和。钢制预埋件（嵌入式安装）先安装预埋件，再安装灯具，使得安装维护方便阶梯状透光孔使光线漫射，有效控制眩光NW601结构特点灯体外壳高纯铝高压压铸成型，机械强度高光源电器保险装置加强灯具的电器安全性雷士一体电器匹配佳，保证最佳的性能；功率因数高0.85。实芯发泡硅胶密封圈耐高温，经久不变形，保证良好的防护性能（IP等级）灯具结构紧凑美观。适合应用室内外走道、回廊、门柱及建筑物外墙面及桥梁装饰和线形轮廓照明。NW030/NW031适用场所NW030/NW031外观尺寸图NWF030(双光源)NWF031(单光源)NW030/NW031卖点分析铝合金型材灯体及压铸铝端盖机械强度高，重量轻；长度可根据客户需求生产，适配不同光管（可配单、双T5荧光灯管，14W、21W、28W）灯具电器一体化安装，安装维护方便高纯铝反射器纯铝氧化，反光效率高；可调角度安装侧向墙面明装，可实现0到120 任意调节，满足不同场所的需求高亮度的线形光束提供建筑物表面要求亮度较高均匀的轮廓照明，可弥补LED数码管在亮度上的不足问题。前搭扣式开启开启固定方便,更易于更维护九、埋地灯产品线介绍埋地灯产品线介绍金卤灯埋地灯高压钠灯埋地灯卤素灯埋地灯紧凑型荧光灯埋地灯埋地灯产品线相关基本概念埋地灯：一种嵌入地面安装、供周围环境照明、装饰的户外专用灯具。在城市环境照明设计中，埋地灯灯光工程已成了非常重要的组成部分。压铸铝埋地灯：灯体为压铸铝材质，面盖分压铸铝及不锈钢。不锈钢埋地灯：灯体为不锈钢拉伸成型，面盖分压铸铝及不锈钢。编码规则：埋地灯适用场所 主要适用于建筑立面、雕塑、石像、植物、步行街、广场、路径指示或其它庭院等装饰照明，主要达到既安全、又美观的作用。NE005-B外观尺寸图不锈钢螺丝不锈钢面盖不锈钢面盖，防腐蚀性能强灯体不锈钢拉伸而成，强度大5mm钢化玻璃强度高，透光性好聚丙烯预埋件1、耐腐蚀，使用寿命长，保护灯体2、灯体与预埋件分开，方便 安装卤素灯杯MR16NE005-B结构与特点NE010-A外观尺寸图不锈钢面盖强度高，防腐蚀性能强10mm钢化玻璃耐高温、抗冲击，透光性好光源双端70/150W金卤灯不锈钢螺丝NE010-A结构与特点十、水下灯产品线介绍水下灯产品线铝合金水下灯不锈钢水下灯黄铜水下灯工程塑胶水下灯水下灯产品线相关基本概念水下灯：一种水景景观的专业照明灯具，在市场上也称“水下彩灯”。全封闭式水下灯：其光源全部安装在防水的灯壳内，光线通过灯具的保护玻璃处射出。用密封圈进行防水，其防水密封程度靠机械压力来保证。半封闭式水下灯：其光源的透光部分直接浸在水中，而光源与电源的接线部分在密封的灯壳内。编码规则：水下灯适用场所主要适用于水族展览馆、水池雕塑、广场喷泉、游泳池等水体照明，主要达到既安全，又美化环境的作用。NS003-B外观尺寸图不锈钢灯体、支架、底座耐腐蚀性强、美观大方不锈钢固定螺丝可水平调节角度光源为PAR38光源耐热硅橡胶密封圈防护等级IP68进线紧固螺丝，1、镀铬处理，耐腐蚀、防静电，2、高强度防水锁紧出线圈NS003-B结构与特点户外产品专用变压器AC12V输出，阻燃、防腐蚀、寿命长、防水等级达IP44。NS004-B外观尺寸图光源PAR56不锈钢灯体、支架、底座耐腐蚀性强、美观大方水平旋钮固定螺丝上下旋钮固定螺丝不锈钢螺丝固定上盖强度高，耐腐蚀性强，增加灯具密封性及使用寿命不锈钢防水接头耐腐蚀，强度高，内嵌防水硅胶圈，使得防护等级高达IP67NS004-B结构与特点户外产品专用变压器AC12V输出，阻燃、防腐蚀、寿命长、防水等级达IP44。十一、LED产品线介绍LED产品线系列嵌入式LED：地砖灯系列埋地灯系列固定式LED：球泡系列灯杯系列彩虹管系列护栏管系列基本概念1、护栏管：（主要取适用场所，轮廓、护栏）又叫丽特管、特丽龙、数码管，此产品最初源于“灯饰王国鹤山银雨”是变化最为丰富的装饰灯具，产品灯光变化丰富，可调节各种花样及速度，可实现数字、图形、汉字，可与电脑联接在线编辑,由PC材料封装而成.2、彩虹管：又叫美耐灯（美丽耐用灯），此产品最初源于“灯饰王国鹤山银雨”LED光带，是由软管封装，可任意弯曲，可根据被装饰物的实际情况进行各种造型。安装方便，色彩效果极佳，由PVC材 料封装而成。3、LED(Light Emitting Diode)：即发光二极管，是基于场致发光原理下的半导体发光 体，它是利用固体半导体芯片作为发光材料，LED光源可利用LED在电源瞬间通断发光无余辉和红、绿、蓝三基色原理。是一种可随意控制的“动态光源”。LED编码原则LED简介白色LED结构图发光二极管的构造图LED产品生产LED固晶封装焊线全自动分光分色机LED应用产品老化线LED灯饰产品发光地砖地埋灯发光字灯杯彩虹管护栏管产品说明与特性特性安全可靠无灯丝、不用充气、无需玻璃外壳、耐受冲击与振动寿命长LED固体冷光源，环氧树脂封装，因比无灯丝发光易烧、热沉 积等缺点。正常工作条件下，可达50000100000小时，比传统普通光源寿命长5倍以上。电光转换效率高接近100%，发热量低，体积小、发光效率高，便于设计和安装高新尖与传统光源比，LED光源融合了计算机、网络、嵌入式控制等高新技术、具有在线编程、无限升级、灵活多变的特点；高节能直流驱动、超低耗，同样照明效果比传统光源节能80%以上；利环保冷光源、眩光小、无辐射、不含汞元素，发光后不会形成磁场。供电电源DC12V恒压输出,安全稳定,性能可靠LCD显示屏液晶显示屏,清晰、明亮模式调节钮简易、方便、快速、灵活可调节变化的效果及速度开关按钮0.5MM冷轧面板防腐喷涂处理，耐腐蚀COM2输出插拔线可连接从控器或LED光带COM1输入接口NCL-001结构与特点NCL-001剖视图内部芯板图护栏管适用场所NLL-50XXLED光带适用于楼宇轮廓、街道边缘、桥梁轮廓NCL-001外观尺寸图户外使用电器组合箱主控制器副控制器开关电源接线端开关电源电源开关NLL-50护栏管发光效果漫反射光线光线柔和、均匀度好NLL-50结构与特点防水接头螺旋式防水紧固圈，防护等级IP65，内置防水圈PC管堵头公母接线接头易于安装、拆卸固定卡透明高级阻燃、耐腐蚀，可把管理体制牢牢稳固PC管材进口聚碳酸指PC材料、阻燃、耐高温、耐腐蚀性强、柔光性好NLL-50结构与特点PC管材进口聚碳酸指PC材料、阻燃、耐高温、耐腐蚀性强、柔光性好PCB板槽安全紧密的固定PCB板，不滑动，可提高安全系数限流电阻可以稳定电路中的电流。光源LED发光二极管采用进口芯片封装PCB板高级阻燃粉醛单面PCB板，耐高温保险管起到保护电路、延长寿命产品使用说明1.LED光带与电源的连接:有内置控制器和外置控制器两种接法。1.1内置控制器的LED光带直接与电源相接。1.2 外置控制器的LED光带必须与控制器相接,在相接时必须可靠将对应的电线连接不能短路。否则，可能会烧毁LED光带或控制器。警告:电源电压、频率必须与护栏管标称值一致,否则会烧毁灯管。LED彩虹管产品适用场所NLL-XX系列彩虹管,适合于建筑轮廓、体育场馆、字牌图形、立交桥NLL-S23产品图NLL-S23外观尺寸图NLL-S23附件说明整流桥前接头中接头固定夹尾塞 NLL xx产品使用注意事项十二、光纤产品线介绍光纤产品线光纤丝光纤发生器光纤尾灯光纤产品线相关基本概念侧发光光纤尾发光光纤 编码规则：适用范围：适用范围：博物院、展览馆、商场、文物、样品的照明。游泳池、喷泉、艺术水池、隧道等的装饰。展览、演出、园林、广场等休闲场所的景观及地面装饰。宾馆、舞厅、夜总会、KTV、亭台等建筑物景观及壁面的装饰。广告灯箱、天花板、地面、雕塑等的装饰。光纤适用场所光纤适用场所光纤发生器外形尺寸图NOSH002NOSH003NOSH001NOSH003结构与特点散热孔有效将内部温度排出,增长使用寿命电器光源一体化安装、使用、维护特别方便光纤固定孔数显控制面板通过此面板可根据客户要求效果进行任意调节控制变化显示器冷轧板外壳防腐蚀、抗老化铝形材面盖增大散热面积，有效散热NOSH003内部结构电器组件镇流器和电容、触发器分开，有效控制电容器和镇流器的温度。排风扇有效排出光源发生器内部温度，延长使用寿命。固定架方便安装，维护方便。光源进口光源，有效保证使用寿命和光效。色环通过色环能任意的让客户选择所需的颜色，达到颜色变化的效果。芯层TEFLON层PVC防护层光纤结构与特点光纤的结构如图所示，主要由芯层、抗紫外线的TEFLON层及PVC防护层组成光纤具有安全性、可塑性、体积小、维修容易且费用低、无红外线和紫外线辐射、节能环保等特点光纤安装光纤系统的安装指将光纤发生器、同步器、光纤、光纤附件进行组合安装，使其能达到预定的照明效果光纤尾灯光纤相关配件 光纤接头 光纤尾塞 光纤剪刀 光纤固定片谢谢大家！
