钢铁材料常见的40种侵蚀剂.docx

资源描述

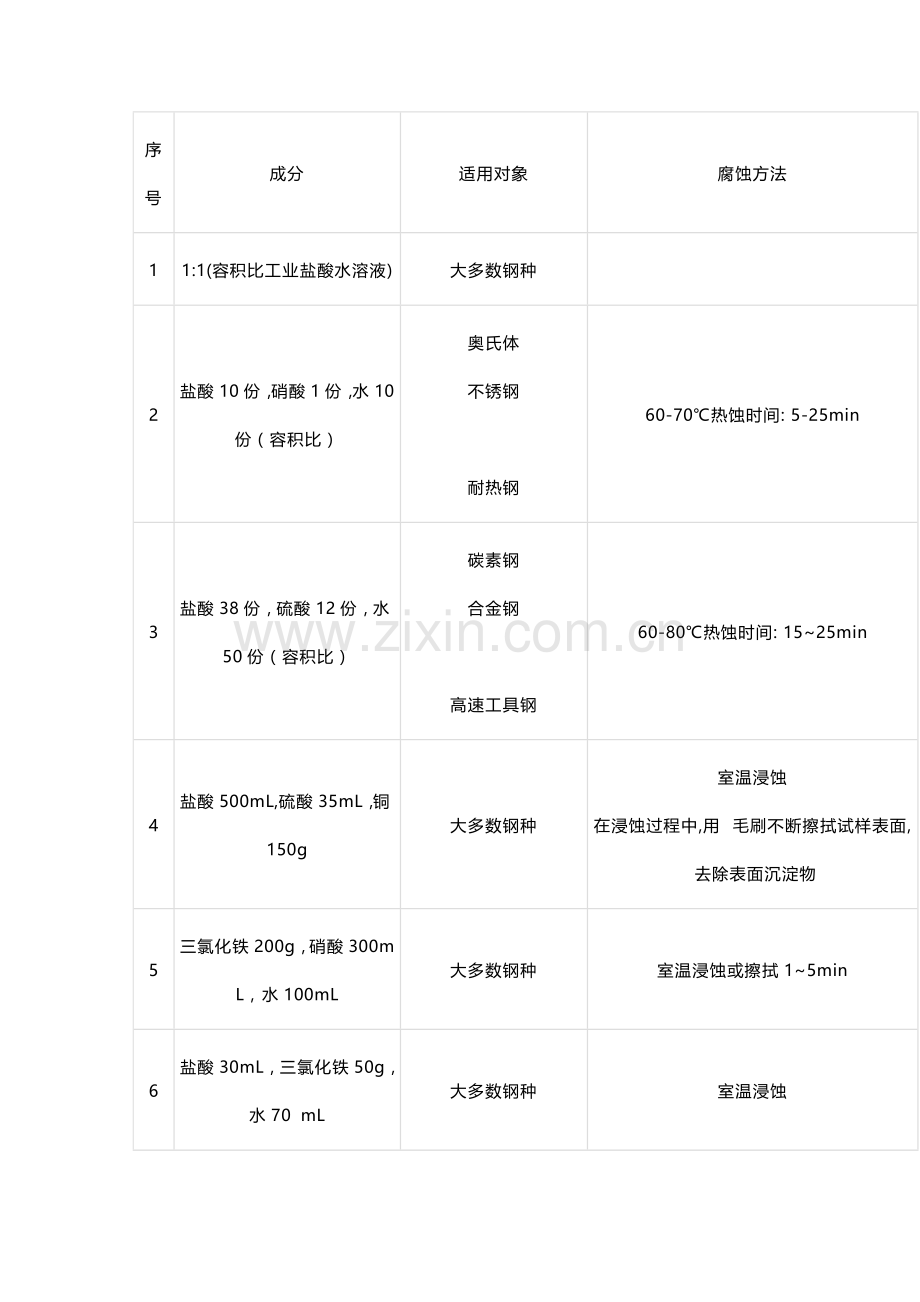

序号成分适用对象腐蚀方法 1 1:1(容积比工业盐酸水溶液) 大多数钢种 2 盐酸10份，硝酸1份，水10份（容积比）奥氏体不锈钢耐热钢 60-70℃热蚀时间: 5-25min 3 盐酸38份，硫酸12份，水50份（容积比）碳素钢合金钢高速工具钢 60-80℃热蚀时间: 15~25min 4 盐酸500mL,硫酸35mL，铜150g 大多数钢种室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面, 去除表面沉淀物 5 三氯化铁200g，硝酸300mL，水100mL 大多数钢种室温浸蚀或擦拭1~5min 6 盐酸30mL，三氯化铁50g，水70 mL 大多数钢种室温浸蚀 7 10%~40%硝酸水溶液 (容积比) 碳素钢合金钢室温浸蚀25%硝酸水溶液为通用浸蚀剂 8 10%~20%过硫酸铵水溶液碳素钢合金钢显示技晶及粗晶组织室温浸蚀或擦拭 9 三氯化铁饱和水溶500ml 硝酸 10ml 碳素钢合金钢室温浸蚀 10 硝酸 1份盐酸 3份不锈钢及高铬高镍合金钢室温浸蚀 11 硫酸铜溶液100mL，盐酸500mL,水500mL 奥氏体不锈钢室温浸蚀也可以加热使用 12 硝酸60mL,盐酸200mL，氯化高铁50g，过硫酸铵30g，水50mL 精密合金高温合金室温浸蚀 13 工业氯化铜铵12g，盐酸5mL，水100mL 钢的结晶组织浸蚀30~60min 14 硝酸10mL，硫酸10mL，水20mL 显示铸态组织和铸钢晶粒度室温浸蚀 15 盐酸50mL，硝酸25mL，水25mL 高合金钢高速钢铁-钴和镍基高温合金室温浸蚀 16 重铬酸钾 25g，盐酸100mL，硝酸10mL，水100mL 铁素体及奥氏体不锈钢 60~70℃热蚀，时间:30~60min 17 Nital:硝酸1~5mL酒精100mL 淬火马氏体、珠光体、铸铁等室温浸蚀 18 Picral: 苦味酸4g, 酒精100mL 珠光体、马氏体、贝氏体、渗碳体室温浸蚀 19 Vilella’s: 盐酸5mL, 苦味酸1g, 苦味酸1g 回火马氏体及奥氏体晶粒室温浸蚀 20 盐酸10mL, 硝酸3mL, 酒精100mL 高速钢回火后晶粒、氮化层、碳氮化层室温浸蚀 21 氯化高铁5g盐酸15mL 水100mL 纯铜、黄铜及其他铜合金室温浸蚀 22 (NH4)2S2O3 10g 水100mL 纯铜、黄铜及其他铜合金室温浸蚀 23 氢氟酸1mL水200m L 铝及铝合金室温浸蚀 24 氢氧化钠1g 水100mL 铝及铝合金不要沾染皮肤 25 Keller’s: 氢氟酸2mL 盐酸3mL 硝酸5mL 水190m L 铝及铝合金室温浸蚀 26 Marble’s: 硫酸铜5g 盐酸50mL 水50mL 高温合金室温浸蚀 27 Murakami's: 赤血盐5g(10g) 氢氧化钠5g(10g) 水100mL 碳化钛镀层室温浸蚀 28 Kalling's 1: 氯化铜2g 盐酸40mL 95%乙醇40~80mL 水40mL 室温浸蚀 29 Kalling's 2: 氯化铜2g 盐酸40mL 95%乙醇40~80mL 室温浸蚀 30 90~99ml甲醇或酒精+1~10ml硝酸适用于铁，碳钢，合金钢以及铸铁的常用腐蚀剂，显示a晶界及组织。室温浸蚀 31 100mL酒精+4g苦味酸多用于铁素体和碳化物组成的组织结构，不能显示铁素体晶界室温浸蚀 32 饱和苦味酸少量润滑剂多用于显示初生奥氏体晶界，非常适用于马氏体和贝氏体钢室温浸蚀 33 150mL水 50mL盐酸 25mL硝酸 1g氯化铜用于含18％镍的马氏体时效钢，马氏体和沉淀硬化不锈钢室温浸蚀 34 100mL水 25g NaOH 2g苦味酸特别适用于McQuaid-Ehn碳化试样，Darkens碳化物，溶液腐蚀1~15分钟或电解腐蚀6V（DC）,0.5A/cm2,30~120秒可以显示高碳钢奥氏体晶界室温浸蚀 35 3份盐酸+2份甘油+1份硝酸适用于奥氏体不锈钢。显示晶粒结构，和碳化物的轮廓，现用现配，不能储存，擦拭试样室温浸蚀 36 100mL酒精+100mL盐酸+5g氯化铜用于奥氏体和双相不锈钢，铁素体容易侵蚀，碳化物不被侵蚀，奥氏体被轻度腐蚀，室温下擦拭或侵蚀，可以储存室温浸蚀 37 15mL盐酸 10mL醋酸 5mL硝酸 2滴甘油适用于高合金不锈钢，先用现配室温浸蚀 38 100mL水 +K2Fe(CN)6+10gKOH或NaOH 多适用于铁素体不锈钢，铁素体发黄或者棕黄，奥氏体不被侵蚀 CN-有剧毒，注意安全 39 100mL水+10g草酸 6 V （DC）用于不锈钢电解腐蚀，15~30秒显示碳化物，45~60秒显示晶界室温浸蚀 40 100mL水+20gNaOH 用于马氏体，沉淀硬化成双相钢中铁素体的着色 3~5 V（DC），20℃，5秒，显示铁素体轮廓和着深棕褐色

展开阅读全文
