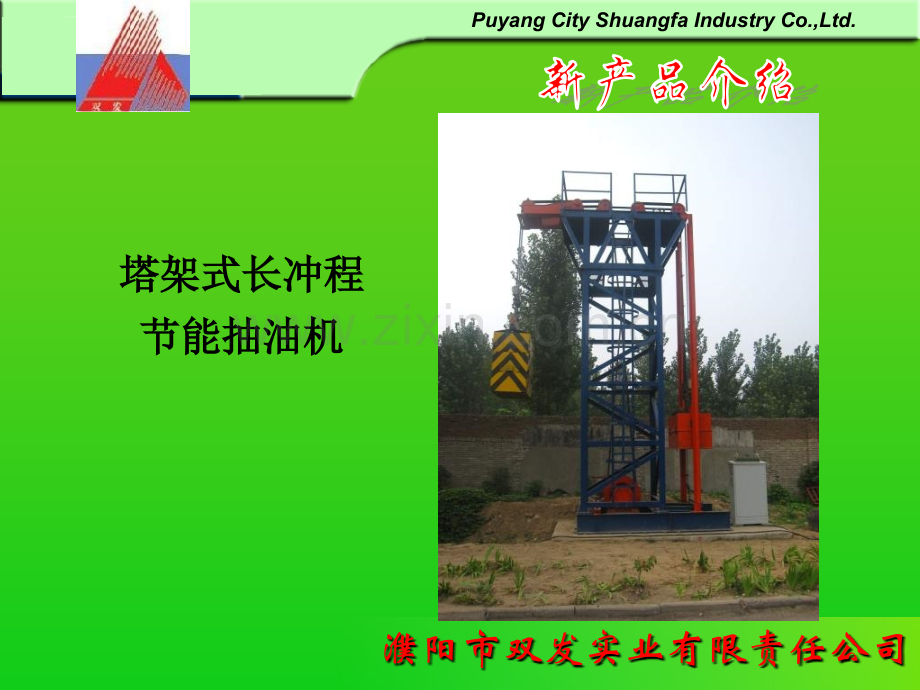

Puyang City Shuangfa Industry Co.,Ltd.濮阳市双发实业有限责任公司 濮阳市双发实业有限责任公司是河南省高新技术企业，是以生产石油钻采机械产品为主濮阳市双发实业有限责任公司是河南省高新技术企业，是以生产石油钻采机械产品为主的专业化公司，是中国石油化工股份有限公司和中国石油天然气集团公司一级网络成员单位。的专业化公司，是中国石油化工股份有限公司和中国石油天然气集团公司一级网络成员单位。厂区占地面积厂区占地面积166500平方米，拥有固定资产平方米，拥有固定资产6000多万元，下属多万元，下属5个分厂和一个省级技术中心个分厂和一个省级技术中心和质检中心，可年产油套管和质检中心，可年产油套管30万吨、抽油机万吨、抽油机500台、井口装置台、井口装置1000套。套。我公司于我公司于2001年年7月通过了月通过了ISO9000质量体系认证，质量体系认证，2003年并获得了年并获得了6A、16C、5CT、11B美国美国API会标使用权，会标使用权，12月公司质检中心通过河南省计量认证，月公司质检中心通过河南省计量认证，2006年年9月又取得了月又取得了11E、11AX、16A 3项产品的项产品的API会标使用权。目前，我公司已经发展成为一个集设计、生产、会标使用权。目前，我公司已经发展成为一个集设计、生产、经营销售为一体的高新技术企业。产品已遍布全国各大油田；此外，油套管还远销美国、加经营销售为一体的高新技术企业。产品已遍布全国各大油田；此外，油套管还远销美国、加拿大、印尼、也门等国家和地区。拿大、印尼、也门等国家和地区。Puyang City Shuangfa Industry Co.,Ltd.濮阳市双发实业有限责任公司 塔架式长冲程塔架式长冲程节能抽油机节能抽油机 Puyang City Shuangfa Industry Co.,Ltd.濮阳市双发实业有限责任公司工作原理工作原理 抽油杆绳和配重绳分别固定在驱动轮轮轴的前后两边上，当电动机在电控柜中的电脑控制下有规律的正、反转运动时，经过减速传动使驱动轮、导向轮同样正、反转动，从而抽油光杆和配重箱分别在抽油光杆绳和配重绳的带动下做往复上、下运动，并带动抽油泵抽汲。Puyang City Shuangfa Industry Co.,Ltd.濮阳市双发实业有限责任公司系统具备自动、手动两种工作方式。自动控制模式下：逻辑控制以变频器作为处理核心，通过操作面板设置给定信号和电位器给定上行下行的速度，行程开关反馈配重运行位置信号，变频器控制电机按照设定冲程运行并自动换向。手动控制模式下：操作人员通过柜内点动上升、下降按钮控制变频器带动电机完成调试任务。电控系统工作原理电控系统工作原理 Puyang City Shuangfa Industry Co.,Ltd.濮阳市双发实业有限责任公司结构组成结构组成 Puyang City Shuangfa Industry Co.,Ltd.濮阳市双发实业有限责任公司技术参数技术参数1 1、基本规格和技术参数：WCYJD系列抽油机规格及技术参数型号参数WCYJD8-5-23.5ZWCYJD10-5-37ZWCYJD12-6-48Z最大负荷(KN)80100120最大冲程(M)556冲次/分333平衡方式配重平衡配重平衡配重平衡最大输出扭矩（N/M）230013403442007电动机电压380V50HZ功率（KW）303750减速机型号XW30-8245-59 3748 电机型号Y225M-6三相异步电机Y225M-6三相异步电机Y225M-6三相异步电机外形尺寸（mm）352333488076352333488076352333489576重量(kg)125001450018000 Puyang City Shuangfa Industry Co.,Ltd.濮阳市双发实业有限责任公司长冲程节能抽油机技术创新点长冲程节能抽油机技术创新点 1、驱动系统、驱动系统电机、刹车、减速器、死刹车、驱动轮直线布局结构，传动链短，其动力部分全部位于塔架底部，重心分布合理.Puyang City Shuangfa Industry Co.,Ltd.濮阳市双发实业有限责任公司 2 2、安全运行系统、安全运行系统 配重箱运行轨道上有上、下双限位开关，软件设置在碰第一道限位开关时自动缩短行程500毫米运行，运行5次后，恢复原设置冲程运行。碰第二道限位开关时，控制系统检测到电机加速信号，给出刹车指令。Puyang City Shuangfa Industry Co.,Ltd.濮阳市双发实业有限责任公司 3 3、失载保护系统、失载保护系统 配重箱下部设配重箱库（内有缓冲材料），抽油机断杆失载时，自动刹车制动，配重箱软着陆在配重箱库中，避免事故发生。4 4、让井系统、让井系统 依靠抽油机自身电机可将导向轮架向上翻转80，让开井口，便于修井。Puyang City Shuangfa Industry Co.,Ltd.濮阳市双发实业有限责任公司 5 5、系统具备自动、手动两种工作方式。自动控制模式下：逻辑控制以变频器作为处理核心，通过操作面板设置给定信号和电位器给定上行下行的速度，行程开关反馈配重运行位置信号，变频器控制电机按照设定冲程运行并自动换向。Puyang City Shuangfa Industry Co.,Ltd.濮阳市双发实业有限责任公司主要性能特点主要性能特点在特定条件下相对常规机结能在特定条件下相对常规机结能40%-60%冲程冲程1-米，冲程、冲次数据在线显示。米，冲程、冲次数据在线显示。机器匀加速匀速匀减速零速匀加速匀速匀减速零机器匀加速匀速匀减速零速匀加速匀速匀减速零运转，冲击小，机、杆、泵的惯性载荷、动载荷小。（大幅度降运转，冲击小，机、杆、泵的惯性载荷、动载荷小。（大幅度降低油杆、油管的磨损，延长油井的维护周期）低油杆、油管的磨损，延长油井的维护周期）让井简便，不需移动井架不用吊车，可让开井口。工作人员不用让井简便，不需移动井架不用吊车，可让开井口。工作人员不用上塔架即可实现该项作业上塔架即可实现该项作业机电一体化机电一体化PLC控制文本显示器调参简易控制文本显示器调参简易多重安全保护（缺相、超速、超负荷停机，软件、硬件限位等）多重安全保护（缺相、超速、超负荷停机，软件、硬件限位等）故障自动报警显示故障自动报警显示刹车便利，即可使用液压刹车，也可手动刹车，在其前端还有一刹车便利，即可使用液压刹车，也可手动刹车，在其前端还有一停车保险停车保险动力系全部在底部，维修方便动力系全部在底部，维修方便 Puyang City Shuangfa Industry Co.,Ltd.濮阳市双发实业有限责任公司与传统游梁式抽油机相比与传统游梁式抽油机相比项目立式机游梁机冲程可达5-8米最大6米调参电调冲程冲次冲程冲次调节需换皮带轮或动吊车节能节电30%-60%能耗高保护功能多重安全保护如：超载、越位、失载等无 Puyang City Shuangfa Industry Co.,Ltd.濮阳市双发实业有限责任公司油田应用油田应用中国石化华北分公司：盐池采油田厂宁东17-1井中国石化华北分公司：盐池采油田厂宁东3-8井冀东油田高尚堡作业区：G6-1井冀东油田高尚堡作业区：G53-25井 Puyang City Shuangfa Industry Co.,Ltd.濮阳市双发实业有限责任公司安装程序安装程序 Puyang City Shuangfa Industry Co.,Ltd.濮阳市双发实业有限责任公司客户评价客户评价长冲程节能抽油机具有明显的长冲程节能抽油机具有明显的“长冲长冲程慢冲次程慢冲次”效果，井下的抽油泵充满系效果，井下的抽油泵充满系数高；可使抽油泵、杆处于合理的工作数高；可使抽油泵、杆处于合理的工作状态。状态。通过测试结果的分析，我们认为，通过测试结果的分析，我们认为，WCYJK型长冲程节能抽油机作为一种型长冲程节能抽油机作为一种革新的机型的技术上是成功的。大面积革新的机型的技术上是成功的。大面积推广可大幅度节电及节约作业费支出，推广可大幅度节电及节约作业费支出，提高经济效益，具有教高的推广价值，提高经济效益，具有教高的推广价值，是一种实用性较强的直接性节能产品。是一种实用性较强的直接性节能产品。-中国石化华北油田分公司中国石化华北油田分公司 Puyang City Shuangfa Industry Co.,Ltd.濮阳市双发实业有限责任公司请批评指正请批评指正
