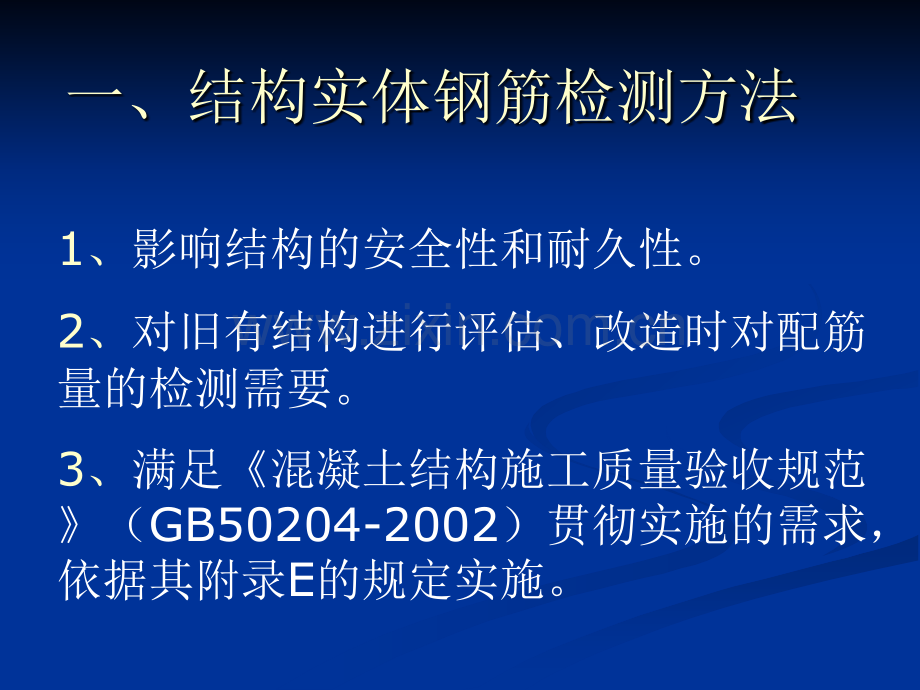

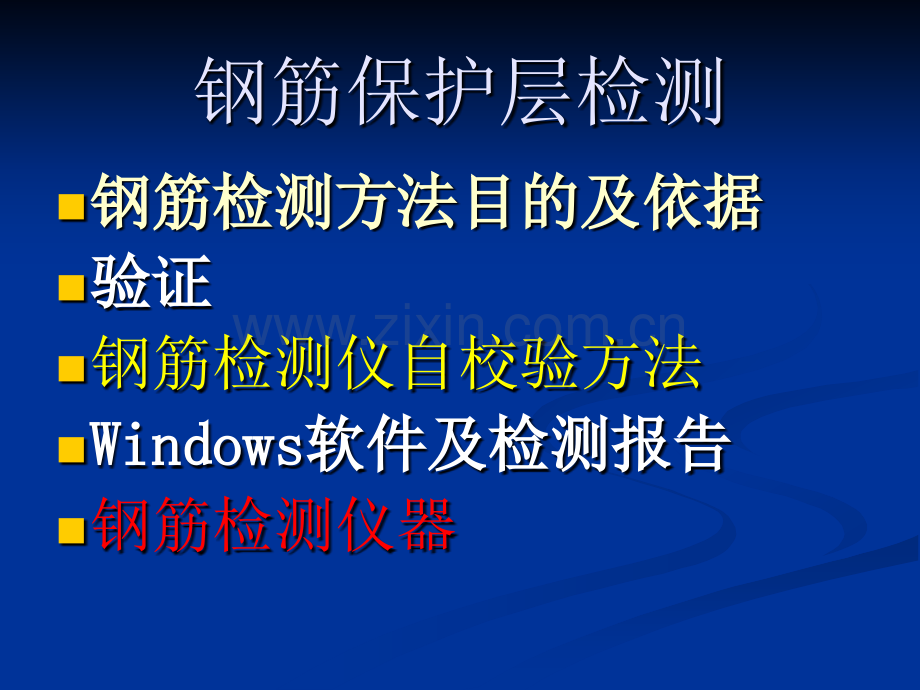

1、钢筋保护层检测n钢筋检测方法目的及依据钢筋检测方法目的及依据n验证验证n钢筋检测仪自校验方法nWindowsWindows软件及检测报告软件及检测报告n钢筋检测仪器一、结构实体钢筋检测方法1、影响结构的安全性和耐久性。2、对旧有结构进行评估、改造时对配筋量的检测需要。3、满足混凝土结构施工质量验收规范(GB50204-2002)贯彻实施的需求,依据其附录E的规定实施。1.1、检测依据及要求1.检测的构件、抽样部位及数量只对结构实体的梁、板类构件进行保护层厚度检测。抽样部位:由监理(建设)、施工等各方依据构件的重要性选取。抽样数量:梁、板类各抽取构件总数的2%且不小于5个。其中若有悬挑构件,则其
2、中抽取的数量不小于该类构件总数的50%。2.测点的布置梁类构件:对全部纵向受力钢筋的保护层厚度。板类构件:抽取不少于6根纵向受力钢筋检测其保护层厚度。3.保护层厚度的要求及测试误差梁类:10mm、7mm;板类:8mm、5mm;测试误差:不大于1mm。1.2、检测方法及原理雷达检测&钢筋检测仪。雷达:电磁波波动,定性钢筋仪:电磁感应,可定量。由于雷达法对保护层厚度检测的测试精度有限(几个mm),目前结构实体检测中广泛使用的是用电磁感应原理的钢筋检测仪1.3、钢筋仪的构成及基本原理钢筋仪:传感器信号线主机原理:主机传感器电磁场铁磁介质激励信号感生电磁场接收信号1.4、板、柱钢筋位置及保护层厚度检测
3、1.位置检测平行扫描法:先在与箍筋(或上层钢筋)设计方向垂直的方向扫描两条相互平行的测线a1、a2;确定箍筋钢筋的准确位置和走向。沿间距较大的箍筋(或上层钢筋)中间位置扫描两条相互平行的测线b1、b2,确定下层钢筋的准确位置和走向。(右上图所示)避免出现误判。(右下图所示)2保护层厚度检测方法(1)准确测定钢筋位置,将传感器置于钢筋正上方时,测量值即为保护层厚度值,(2)将传感器与被测钢筋平行,以垂直于钢筋的方向越过钢筋正上方,仪器自动记录保护层厚度值。注意:尽量将传感器置于与被测钢筋垂直、间距较大的两根钢筋的正中间。对于同一根筋宜多测几个测点,同时去除明显异常测点的数据(可能受绑扎丝的影响)
4、测量钢筋保护层厚度仪器测量钢筋保护层厚度仪器1.5.梁类构件的位置及保护层厚度检测梁类构件的位置及保护层厚度检测 钢筋间距较密,仪器接收的信号值变化相对较小,其显示的保护层厚度值变化更小,甚至几乎没有变化。多数仪器无法自动测量。方法:确定箍筋位置,在间距大的箍筋中间以慢速匀速移动传感器,人工判定钢筋位置;在相反的方向重新扫描一次,两次扫描结果相互验证。为了慎重起见,最好在另外两条上层钢筋中间重复上述测量,以核实测量结果,并且准确定向钢筋。2.保护层厚度检测影响因素、检测及修正方法测量准确度影响因素(不可控因素):相邻钢筋、绑扎丝、骨料品种(含铁质成分)、钢筋材质、水泥品种等。其中较大且可知影响
5、为相邻钢筋。相邻筋影响分析:(1)保护层厚度测量值偏小(2)直径与保护层厚度相同时,间距越小,偏差越大。(3)直径与间距相同时,保护层厚度越大,影响越大。(4)间距大于一定数值(不同保护层厚度其值各不相同),影响可忽略。相同情况下,不同的仪器其影响情况不同,一般的传感器尺寸越大,影响越严重。1.6 直径检测现状及影响因素单筋或间距较大时较准 现场检测偏差较大除相邻钢筋、绑扎丝、骨料品种(含铁质成分)、钢筋材质、水泥品种等影响外,位置定位精度。钢筋直径的检测一般是以单棵钢筋为物理模型,实际混凝土结构中,钢筋都以主筋加箍筋方式或网状布局方式设置,与物理模型存在较大差距,不可避免地要产生测量误差。在
6、钢筋间距较大的情况下,这种影响很小,基本可以忽略不计;但是在钢筋间距较小的情况下,测量结果与真值存在很大的偏差。直径测量方法:(1)准确定位钢筋(2)选取钢筋间距较大的部位,并尽可能在相邻筋中间。(3)测试钢筋直径(保护层小、钢筋间距较大)(4)若数据随机误差较小、局部剔凿予以确认或修正(5)若随机误差较大则用剔凿检测。无损检测的方法仍需进一步提高 小结:(1)保护层厚度、主筋间距大致相同时,测量结果存在明显的系统误差;(2)随机误差较小,(3)箍筋间距为大于80mm,保护层厚度为30mm时,测量结果基本符合真实值。1.7 保护层测试要求及数据分析处理1.1.保护层测试要求保护层测试要求详见混
7、凝土中钢筋检测技术规程(建设部标准,送审稿)2.数据处理(合格判断)当合格率为90%及以上时,检验结果合格。当合格率小于90%,但不小于80%,可增加抽取同样数量的构件进行检测;若两次抽样点总和计算的合格率大于或等于90%时,检验结果合格。检验结果中不合格点的最大偏差均不应大于规定允许偏差的1.5倍。二 测量结果进行验证和修正 将测试结果和实际值进行对比验证,是检查测试结果准确性的最好方式在以下情况下需要考虑在以下情况下需要考虑在以下情况下需要考虑n对检测结果有疑义n钢筋间距:保护层厚度1.5n箍筋间距10cm验证的方法n局部破损验证局部破损验证n非破损验证非破损验证局部破损验证n n选择典型
8、位置n n正确的读数方法非破损验证n在a面测量保护层厚度X,同时精确定位后测量钢筋中心到平面b的距离d1;n然后测量该钢筋在b面的保护层厚度Y和到平面a的距离d2。利用角部钢筋利用角部钢筋三 钢筋检测仪自校验方法 n仪器达到或超过校验时效期限n对仪器测量结果产生怀疑校验试件 n n校验试件的保护层尺寸校验试件的保护层尺寸校验试件的保护层尺寸校验试件的保护层尺寸 12mm12mm、25mm25mm、40 mm40 mm、mmmm。n n校验试件至少为校验试件至少为3 3块,内置块,内置钢筋分别为:钢筋分别为:(1)(1)88或或1010的普通的普通HPB235HPB235(Q235Q235)级光
9、圆钢)级光圆钢筋。筋。(2)(2)1414或或1616的普通的普通HRB335HRB335(20MnSi20MnSi)级螺纹)级螺纹钢筋。钢筋。(3)(3)2222或或2525的普通的普通HRB335HRB335(20MnSi20MnSi)级螺纹)级螺纹钢筋。钢筋。等效校验试件 n n用非金属材料组成测试板 n n注意测试板底面一定要与钢筋外表面接触几点应注意的问题 n n(1)、钢筋必须是未经拉拔试验的标准钢 筋,且钢筋长度不宜小于600mm。n n(2)、保护层厚度是指钢筋外表面到混凝土表面的垂直距离。n n(3)、混凝土试件表面如果有较大弧度时,需要修正。n n(4)、环境无强交变电磁场
10、4.钢筋位置测定仪钢筋位置测定仪确定钢筋位置、钢筋走向准确测量钢筋保护层厚度估测钢筋直径DJGW系列钢筋位置测定仪主要用途DJGWDJGW系列钢筋位置测定仪系列钢筋位置测定仪 PS200PS200钢筋检测仪钢筋检测仪代产品代产品代产品代产品楼板测厚检测n检测目的及依据检测目的及依据n楼板测厚简介楼板测厚简介n楼板测厚功能n测试方法n一般性检验结构实体楼板厚度检测1、影响结构的安全性和耐久性。2、满足混凝土结构施工质量验收规范(GB50204-2002)贯彻实施的需求,依据规定实施。在建筑工程验收及检测中,楼板及某些墙体等封闭结构,无法直接测量其厚度,而钻孔量测即费时费力,又对建筑物造成了损坏。
11、主要功能主要功能:专业用于测量现浇楼板等非金属、混凝土或墙、柱、梁、木材陶瓷等其他非铁磁体介质的厚度。技术特点:技术特点:测厚范围:50-350mm测厚精度:误差1-2mmDJLC-A 楼板测厚仪功能测试方法测试方法 把探头紧贴楼板顶面,在左右慢慢移动探头,使屏幕上厚度值逐渐减小,直到找到最小值的位置,则该位置正好位于发射探头正上方,图2-2中的位置,显示的厚度值即为该测点的楼板厚度 显示确信为楼板厚度时,按确定键贮存,该测点测厚完成。一般性检验一般性检验一般性检验:在标定器上进行,标定器一组共三只,分别是厚度为60mm,100mm,300mm(材质为混凝土或塑料等)的方块,检验方法是把仪器发射和接收探头分别放在标定器两个对面测试厚度。示值误差应符合要求,检验应在仪器使用前后进行。第一节第一节 DJGWDJGW系列系列钢筋位置测定仪钢筋位置测定仪谢谢!
