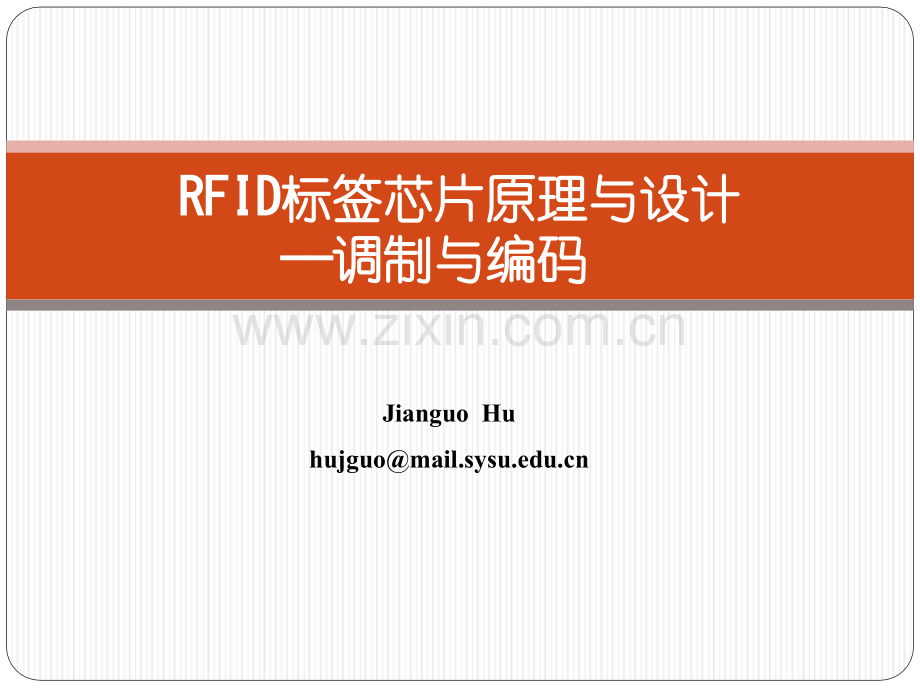

RFID标签芯片原理与设计——调制与编码.pptx

RFIDRFID标签芯片原理与设计标签芯片原理与设计调制与编码调制与编码Jianguo HRFID信号传输信号传输RFIDRFID理论基础主要包括：理论基础主要包括：能量传输理论基础、信号传输理论基础能量传输理论基础、信号传输理论基础信号传输流程图信号传输流程图RFID标签芯片编码与调制标签芯片编码与调制数字电路执行完一条命令后数字电路执行完一条命令后产生二进制输出信号产生二进制输出信号二进制信号经过二进制信号经过CRCCRC编码后编码后形成完整的发送帧格式形成完整的发送帧格式将帧格式按比特编码将帧格式按比特编码将编码信号调制成射频模拟将编码信号调制成射频模拟信号并通过天线发送出去信号并通过天线发送出去RFID标签芯片编码与调制标签芯片编码与调制人类在生活、生产和社会活动中总是伴随着消息（或信息）的传递，这种传递消息（或信息）的过程就叫做通信。通信系统是指完成通信这一过程的全部设备和传输媒介，一般可概括为如下图所示的模型：图1 通信系统模型1 1、通信系统模型、通信系统模型RFID标签芯片编码与调制标签芯片编码与调制信息源信息源（简称信源）：把各种消息转换成原始电信号，如麦克风。信源可分为模拟信源和数字信源。发送设备发送设备：产生适合于在信道中传输的信号。信道信道：将来自发送设备的信号传送到接收端的物理媒质。分为有线信道和无线信道两大类。噪声源噪声源：集中表示分布于通信系统中各处的噪声。接收设备接收设备：从受到减损的接收信号中正确恢复出原始电信号。受信者受信者（信宿）：把原始电信号还原成相应的消息，如扬声器等。RFID标签芯片编码与调制标签芯片编码与调制模拟信号：代表消息的信号参量取值连续，例如麦克风输出电压：数字信号：代表消息的信号参量取值为有限个，例如电报信号、计算机输入输出信号：(a)话音信号 (b)抽样信号模拟信号 (a)二进制信号 (b)2PSK信号数字信号RFID标签芯片编码与调制标签芯片编码与调制通常，按照信道中传输的是模拟信号还是数字信号，相应地把通信系统分为模拟通信系统和数字通信系统。模拟通信系统是利用模拟信号来传递信息的通信系统。可见，在模拟通信系统中，发送设备简化为调制器，接收设备简化为解调器，主要是强调在模拟通信系统中调制的重要作用。模拟通信系统模型2 2、通信系统分类、通信系统分类RFID标签芯片编码与调制标签芯片编码与调制数字通信系统是利用数字信号来传递信息的通信系统。信源编码与译码目的：提高信息传输的有效性以及完成模/数转换；信道编码与译码目的：增强抗干扰能力；加密与解密目的：保证所传信息的安全；数字调制与解调目的：形成适合在信道中传输的带通信号；同步目的：使收发两端的信号在时间上保持步调一致。数字通信系统模型RFID标签芯片编码与调制标签芯片编码与调制RFIDRFID系统常采用数字信号。其主要特点系统常采用数字信号。其主要特点信号的完整性信号的完整性RFIDRFID采用非接触技术传递信息，容易遇到干扰，使信息传输发生改变。采用非接触技术传递信息，容易遇到干扰，使信息传输发生改变。数字信号容易校验，并容易防碰撞，可以使信号保持完整性。数字信号容易校验，并容易防碰撞，可以使信号保持完整性。信号的安全性信号的安全性RFIDRFID系统采用无线方式传递信息，开放的无线系统存在安全隐患。数字系统采用无线方式传递信息，开放的无线系统存在安全隐患。数字信号的加密和解密处理比模拟信号容易的多。信号的加密和解密处理比模拟信号容易的多。便于存储、处理和交换便于存储、处理和交换数字信号的形式与计算机所用的信号一致，都是二进制代码。便于与计数字信号的形式与计算机所用的信号一致，都是二进制代码。便于与计算机互联网，也便于计算机对数字信息进行存储、处理和交换，可使物算机互联网，也便于计算机对数字信息进行存储、处理和交换，可使物联网的管理和维护实现自动化、智能化。联网的管理和维护实现自动化、智能化。RFID标签芯片编码与调制标签芯片编码与调制RFID系统的基本通信模型l按读写器到电子标签的数据传输方向，RFID系统的通信模型主要由读写器（发送器）中的信号编码（信号处理）和调制器（载波电路），传输介质（信道），以及电子标签（接收器）中的解调器（载波回路）和信号译码（信号处理）组成。l RFID系统最终要完成的功能是对数据的获取，这种在系统内的数据交换有两个方面的内容：RFID读写器向RFID电子标签方向的数据传输和RFID电子标签向RFID读写器方向的数据传输。3、RFID系统的基本通信模型RFID标签芯片编码与调制标签芯片编码与调制信号编码系统是对要传输的信息进行编码，以便传输信号能够尽可能最佳的与信道相匹配，防止信息干扰或发生碰撞。调制器用于改变高频载波信号，即使得载波信号的振幅、频率或相位与调制的基带信号相关。射频识别系统信道的传输介质为磁场（电感耦合）和电磁波（微波）。解调器用于解调获取信号，以便再生基带信号。信号译码系统是对从解调器传来的基带信号进行译码，恢复成原来的信息，并识别和纠正传输错误。RFID标签芯片编码与调制标签芯片编码与调制4、信号工作方式时序系统 电子标签和读写器的信息传输是在电子标签能量供应间歇进行的，读写器与电子标签不同时发射，这种方式可改善信号受干扰的状况，提高系统的工作距离。全双工系统：电子标签和读写器之间可以在同一时刻互相传送信息半双工系统：电子标签和读写器之间可以双向传送信息，但在同一时刻只能向一个方向传送信息发射能量，给电子标签充电发射能量，给电子标签充电读写器停止发射能量，电子标签读写器停止发射能量，电子标签工作，向读写器发送信号工作，向读写器发送信号编码帧格式编码帧格式RFID标签芯片编码标签芯片编码标准帧格式编码标准帧格式编码与解码帧格式一样与解码帧格式一样判断起始位判断起始位 数据数据 奇偶标志奇偶标志 数据数据 结束位结束位例如：例如：HLTAHLTA命令的回复命令的回复RFID标签芯片编码标签芯片编码TypeATypeA在106K速率下采用曼彻斯特编码每一位的中间有一个跳变。位中间的跳变既作为时钟，又作为数据：从高到低的跳变表示1，从低到高的跳变表示0.曼彻斯特码也是一种归零码。曼彻斯特编码曼彻斯特编码编码采用副载波：编码采用副载波：频率为频率为fc/16fc/168 8个时钟周期个时钟周期RFID标签芯片编码标签芯片编码TypeATypeA在212/424/848K速率下采用NRZ-L非归零编码3232个副载波个副载波反相，逻辑反相，逻辑0 0相位相位与逻辑与逻辑1 1相位相同相位相同212/424/848K212/424/848K速率下速率下1 1个比特周期共有个比特周期共有4/2/14/2/1个副载波个副载波互相反相互相反相互相反相互相反相互相反相互相反相反相，逻辑反相，逻辑0 0相位相位反相，逻辑反相，逻辑0 0相位相位RFID标签芯片编码标签芯片编码TypeB阅读器与标签之间编码的时序关系阅读器与标签之间编码的时序关系帧格式帧格式RFID标签芯片编码标签芯片编码TypeB14443-B协议帧的开始协议帧的开始SOF14443-B协议帧结束协议帧结束RFID标签芯片编码标签芯片编码TypeBTypeB所有速率均采用NRZ-L非归零编码6464个时钟个时钟内无调制内无调制106/212/424/848K106/212/424/848K速率下速率下1 1个比特周期共有个比特周期共有8/4/2/18/4/2/1个副载波个副载波8080个副载波时钟个副载波时钟定义逻辑定义逻辑1 1相位相位互相反相互相反相TR0TR0TR1TR1RFID标签芯片编码标签芯片编码15693响应帧格式响应帧格式FlagFlag标志位的定义标志位的定义如：查询命令的响应如：查询命令的响应RFID标签芯片编码标签芯片编码15693使用何种数据速率是由阅读器发送过来的标志位决定，如下表所示，使用何种数据速率是由阅读器发送过来的标志位决定，如下表所示，可使用两种速率，低速率和高速率。另外使用可使用两种速率，低速率和高速率。另外使用NXPNXP定制的快速防冲突定制的快速防冲突Fast inventoryFast inventory命令时，速率是标准模式的两倍速率，只限单副载波。命令时，速率是标准模式的两倍速率，只限单副载波。提示：速率越快，功耗越大，读写距离越短提示：速率越快，功耗越大，读写距离越短 为了提高读写距离，可将速率设置成最低速率为了提高读写距离，可将速率设置成最低速率传输速率传输速率RFID标签芯片编码标签芯片编码15693使用单副载波时的位编码方式使用单副载波时的位编码方式逻辑逻辑0 0是以频率为是以频率为fc/32fc/32的的8 8个脉冲开始，个脉冲开始，接着是非调制时间接着是非调制时间256/fc256/fc（约（约18.88us18.88us）逻辑逻辑1 1是以非调制时间是以非调制时间256/fc256/fc开始，开始，接着是频率为接着是频率为fc/32fc/32的的8 8个脉冲个脉冲高速率的波形高速率的波形低速率时钟数乘以低速率时钟数乘以4 4RFID标签芯片编码标签芯片编码15693使用单副载波时的位编码方式使用单副载波时的位编码方式设计要点：产生副载波，后半部分与低电平相与设计要点：产生副载波，后半部分与低电平相与设计要点：产生副载波，前半部分与低电平相与设计要点：产生副载波，前半部分与低电平相与RFID标签芯片编码标签芯片编码15693使用双副载波时的位编码方式使用双副载波时的位编码方式逻辑逻辑0 0是以是以8 8个频率为个频率为fc/32fc/32（约（约423.75kHZ423.75kHZ）的脉冲开始，）的脉冲开始，紧跟着紧跟着9 9个频率为个频率为fc/28fc/28（约（约484.28kHZ484.28kHZ）的脉冲）的脉冲逻辑逻辑1 1是以是以9 9个频率为个频率为fc/28fc/28（约（约484.28kHZ484.28kHZ）的脉冲开始，）的脉冲开始，紧跟着紧跟着8 8个频率为频率为个频率为频率为fc/32fc/32（约（约423.75kHZ423.75kHZ）的脉冲）的脉冲高速率的波形高速率的波形低速率时钟数乘以低速率时钟数乘以4 4RFID标签芯片编码标签芯片编码15693使用双副载波时的位编码方式使用双副载波时的位编码方式设计要点：前半部分产生设计要点：前半部分产生8 8个频率为个频率为fc/32fc/32的时钟，后半的时钟，后半部分产生部分产生9 9个频率为个频率为fc/28fc/28的时钟的时钟设计要点：前半部分产生设计要点：前半部分产生9 9个频率为个频率为fc/28fc/28的时钟，后半的时钟，后半部分产生部分产生8 8个频率为个频率为fc/32fc/32的时钟，的时钟，注意频率注意频率之间的切换之间的切换避免出现毛刺避免出现毛刺RFID标签芯片编码标签芯片编码15693使用单副载波时的使用单副载波时的SOFSOF和和EOFEOFSOFSOF由以下三部分组成：由以下三部分组成：1.1.非调制时间非调制时间768/fc768/fc（约（约56.64us56.64us）；）；2.2.2424个频率为个频率为fc/32fc/32的脉冲；的脉冲；3.3.单副载波表示的逻辑单副载波表示的逻辑1 1。EOFEOF由以下三部分组成：由以下三部分组成：1.1.单副载波表示的逻辑单副载波表示的逻辑0 0；2.2.2424个频率为个频率为fc/32fc/32的脉冲；的脉冲；3.3.非调制时间非调制时间768/fc768/fc（约（约56.64us56.64us）。）。RFID标签芯片编码标签芯片编码15693使用双副载波时的使用双副载波时的SOFSOFSOFSOF由以下三部分组成：由以下三部分组成：1.1.2727个频率为个频率为fc/28fc/28的脉冲（约的脉冲（约484.28kHZ484.28kHZ）；）；2.2.2424个频率为个频率为fc/32fc/32的脉冲（约的脉冲（约423.75kHZ423.75kHZ）；）；3.3.双副载波表示的逻辑双副载波表示的逻辑1 1。EOFEOF由以下三部分组成：由以下三部分组成：1.1.双副载波表示的逻辑双副载波表示的逻辑0 0；2.2.2424个频率为个频率为fc/32fc/32的脉冲（约的脉冲（约423.75kHZ423.75kHZ）；）；3.3.2727个频率为个频率为fc/28fc/28的脉冲（约的脉冲（约484.28kHZ484.28kHZ）。）。RFID标签芯片编码标签芯片编码15693编码电路编码电路RFID标签芯片负载调制标签芯片负载调制 通常基带信号具有较低的频率分量，不宜通过无线信道传输。因此，在通信系统的发送端需要由一个载波来运载基带信号，也就是使载波的某个参量随基带信号的规律而变化，这一个过程称为（载波）调制。载波受到调制以后称为已调信号，它含有基带信号的全部特征。根据输入调制信号的不同，调制信号有模拟信号和数字信号之分模拟调制是指输入调制信号为幅度连续变化的模拟量；数字调制是指输入调制信号为幅度离散的数字量。载波的参数有幅度、频率和相位，因此根据载波的参数变化不同，调制可以分为幅度调制、频率调制和相位调制。RFID标签芯片负载调制标签芯片负载调制 RFID系统通常采用数字调制方式传送消息，调制信号（包括数字基带信号和已调脉冲）对正弦波进行调制。在RFID系统中，正弦载波除了是信息的载体外，在无源电子标签中还具有提供能量的作用，这一点与其他无线通信有所不同。.数字调制的概念 用二进制（多进制）数字信号作为调制信号，去控制载波某些参量的变化，这种把几代数字信号变换成频带数字信号的过程称为数字调制，反之，称为数字解调。.数字调制的分类 在二进制时分为：振幅键控（ASK）、频移键控（FSK）、相移键控（PSK）。其中，ASK属于线性调制，FSK、PSK属于非线性调制。RFID标签芯片负载调制标签芯片负载调制RFID标签芯片负载调制标签芯片负载调制RFID标签芯片负载调制标签芯片负载调制RFID标签芯片负载调制标签芯片负载调制DataData为电子标签要发送的数据，为电子标签要发送的数据，R1R1、R2R2为调制电阻，为调制电阻，N1N1、N2N2为负载调制开关管。为负载调制开关管。当电子标签发送数据当电子标签发送数据Data=“0”Data=“0”时，时，N1N1、N2N2管关断，天线工作电流不变；当管关断，天线工作电流不变；当Data=“1”Data=“1”时，时，N1N1、N2N2管导通，管导通，R1R1、R2R2并联到天线两端，天线等效负载电阻降并联到天线两端，天线等效负载电阻降低，天线电流增大、感应电压降低，阅读器天线的感应电压升高。在负载调制低，天线电流增大、感应电压降低，阅读器天线的感应电压升高。在负载调制时，天线限幅电路配合调制信号工作。当时，天线限幅电路配合调制信号工作。当Dout=“1”Dout=“1”时，天线限幅部分将在更时，天线限幅部分将在更低处开始限压。低处开始限压。RFID标签芯片负载调制标签芯片负载调制ASK设计设计负载调制电路负载调制电路当负载调制电路开始工作时，当负载调制电路开始工作时，M-clM-cl信号触发信号触发P6P6打开，相当于将打开，相当于将R4R4和和P1P1短路掉，短路掉，使得限幅电路的限幅电压值降低，进一步形成负载调制。使得限幅电路的限幅电压值降低，进一步形成负载调制。限幅电路电路图限幅电路电路图RFID标签芯片负载调制标签芯片负载调制ASK设计设计然而负载调制深度并不是可以无限深，因为在负载调制工作的阶段，一定要确然而负载调制深度并不是可以无限深，因为在负载调制工作的阶段，一定要确保时钟电路必须稳定工作，否则负载调制的控制信号会中断，所以负载调制深保时钟电路必须稳定工作，否则负载调制的控制信号会中断，所以负载调制深度最深的临界值在时钟电路能稳定工作的临界值处。度最深的临界值在时钟电路能稳定工作的临界值处。时钟信号提取电路时钟信号提取电路RFID标签芯片负载调制标签芯片负载调制ASK设计设计RFID标签芯片负载调制标签芯片负载调制ASK设计设计RFID标签芯片负载调制标签芯片负载调制ASK设计设计谢谢！谢谢！
