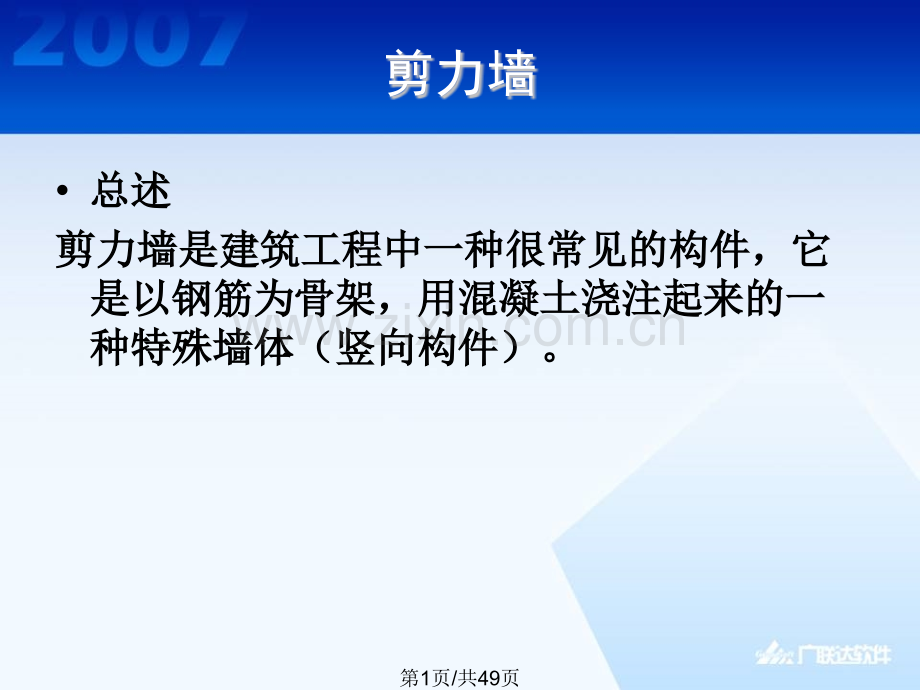

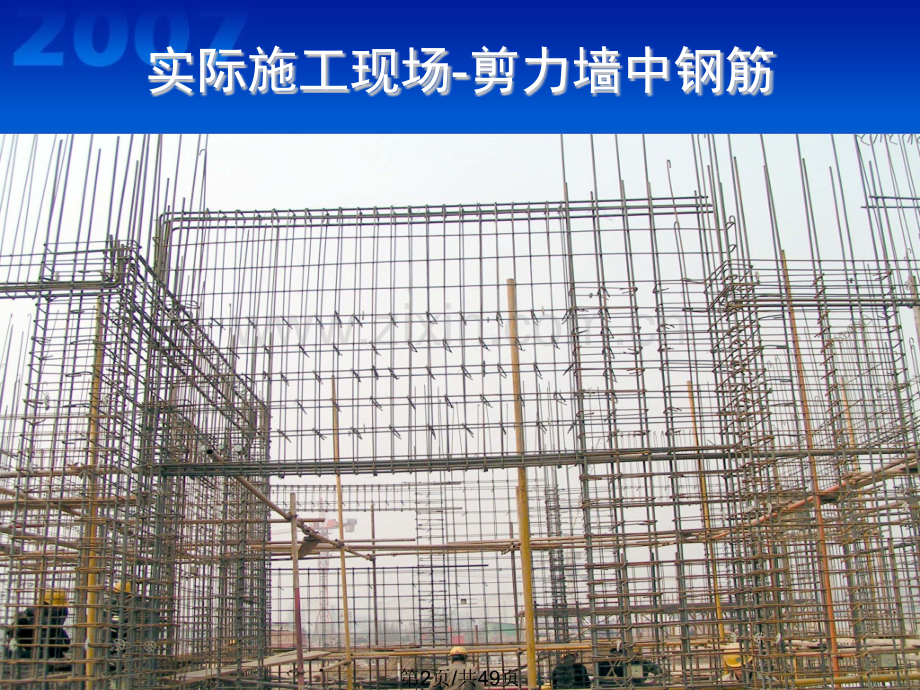

剪力墙总述总述剪力墙是建筑工程中一种很常见的构件，它剪力墙是建筑工程中一种很常见的构件，它是以钢筋为骨架，用混凝土浇注起来的一是以钢筋为骨架，用混凝土浇注起来的一种特殊墙体（竖向构件）。种特殊墙体（竖向构件）。第1页/共49页实际施工现场-剪力墙中钢筋第2页/共49页实际施工现场-剪力墙中钢筋第3页/共49页实际工程图纸-剪力墙第4页/共49页剪力墙钢筋计算剪力墙钢筋计算剪力墙中所需要计算的钢筋？剪力墙中所需要计算的钢筋？计算剪力墙钢筋时需要考虑哪些因素？计算剪力墙钢筋时需要考虑哪些因素？第5页/共49页剪力墙上暗柱第6页/共49页暗柱施工图纸第7页/共49页施工现场-暗柱我也来探我也来探索一下！索一下！第8页/共49页暗柱钢筋计算暗柱概念：剪力墙的一部分，厚度等同墙厚。纵筋长度计算：首层（无地下室）：插筋长度=红色字体采用绑扎连接时，纵筋长=层高+1.2Lae（与上层钢筋的搭接）采用机械连接（如直螺纹套筒）时，纵筋长=层高-500+500纵筋采用绑扎时：纵筋采用绑扎时：纵筋采用机械连接纵筋采用机械连接时：时：第9页/共49页纵向钢筋的连接方式绑扎连接机械连接，采用特殊机械将两段钢筋连接在一起。机械连接的形式有很多，如直螺纹套筒、套管挤压等第10页/共49页暗柱钢筋计算纵筋长度计算：中间层：采用绑扎连接时，长度=层高+1.2Lae采用机械连接（如直螺纹套筒）时，长度=层高-500+500第11页/共49页暗柱钢筋计算纵筋长度计算：顶层：采用绑扎连接时，长度=层高-板厚+Lae采用机械连接（如直螺纹套筒）时，长度=层高-500-板厚+Lae纵筋根数：按图数第12页/共49页暗柱钢筋计算案例抗震等级为一级砼标号为C30，Lae=34d搭接形式为绑扎基础层高为1.2m楼层层高m1层32层33层3计算暗柱的纵筋、箍筋和拉筋第13页/共49页暗柱钢筋计算箍筋计算：(梁宽+梁高-4*保护层)*2+11.9*d*2+8*d拉筋计算：长度：墙厚-保护层*2+2d+1.9d*2+max（75，10d）*2 根数：层高/拉筋间距+1（在基础部位，另外再增加2根或按图纸设计）第14页/共49页剪力墙上端柱端柱概念：剪力墙中附墙柱，突出墙身。纵筋计算：同暗柱竖向筋计算。箍筋计算：同暗柱箍筋计算。第15页/共49页剪力墙中的暗梁剪力墙中的暗梁 暗梁的概念：墙体里面的一条加劲带暗梁的概念：墙体里面的一条加劲带要计算的钢筋：暗梁纵筋长度=暗梁净长+两端锚固暗梁纵筋根数：箍筋长度=暗梁宽+暗梁高）*2-8*保护层+8*d+2*11.9*d箍筋根数=暗梁净长/间距+1第16页/共49页剪力墙中设置墙梁剪力墙中设置墙梁墙梁钢筋与墙身钢筋的关系墙梁钢筋与墙身钢筋的关系03G101-1P16、51 注：当设计未注明时，侧面构造纵筋同剪力墙水平分布筋；拉筋直径：当梁宽注：当设计未注明时，侧面构造纵筋同剪力墙水平分布筋；拉筋直径：当梁宽注：当设计未注明时，侧面构造纵筋同剪力墙水平分布筋；拉筋直径：当梁宽注：当设计未注明时，侧面构造纵筋同剪力墙水平分布筋；拉筋直径：当梁宽 350350350350时为时为时为时为6mm6mm6mm6mm，梁宽，梁宽，梁宽，梁宽350350350350时为时为时为时为8mm8mm8mm8mm，拉筋间距为两倍箍筋间距；当连梁截面高度，拉筋间距为两倍箍筋间距；当连梁截面高度，拉筋间距为两倍箍筋间距；当连梁截面高度，拉筋间距为两倍箍筋间距；当连梁截面高度700700700700时，侧面纵向构造钢筋时，侧面纵向构造钢筋时，侧面纵向构造钢筋时，侧面纵向构造钢筋直径应直径应直径应直径应10mm10mm10mm10mm，间距应，间距应，间距应，间距应 200200200200；第17页/共49页暗梁案例暗梁断面：200*500暗梁配筋：上部2b14，下部2b14，箍筋a8150(2)C30砼，一级抗震，Lae=34d计算暗梁的纵筋和箍筋总长。200600800200第18页/共49页剪力墙上连梁连梁概念：剪力墙门洞上方需配置连梁，根据洞口的位置分类有：（1）跨中单洞口连梁（2）跨中双洞口连梁（3）墙端部洞口连梁等。根据连梁所在位置分类有:（1）中间楼层连梁（2）顶层连梁连梁中钢筋种类有：（1）连梁纵筋（2）箍筋（3）拉筋第19页/共49页施工现场-剪力墙中连梁第20页/共49页剪力墙上连梁剪力墙上连梁连梁钢筋计算连梁钢筋计算03G101-1P51 第21页/共49页纵筋长度纵筋长度连梁纵筋长度洞口宽+左右两边锚固max(Lae，600)箍筋长度和根数箍筋长度和根数中间层连梁箍筋根数（洞口宽50*2）/箍筋配置间距+1顶层连梁箍筋根数（两端为直锚时）（洞口宽50*2/箍筋配置间距+1）+(连梁锚固直段长100)/150+1)*2连梁箍筋的长度(梁宽+梁高-4*保护层)*2+11.9*d*2+8*d拉筋拉筋长度=梁宽-保护层+2*11.9*d+2*d根数=排数*（洞口宽-100）/间距）第22页/共49页连梁案例分别计算中间层LL-1和顶层LL-1的纵筋和箍筋LL-1断面200*1000，上部纵筋2b14，下部纵筋2b14，箍筋A100(2)，均为直锚。Lae=34d第23页/共49页墙身水平钢筋水平筋：外侧水平筋内侧水平筋第24页/共49页墙身水平钢筋水平筋长度计算：（1）、当剪力墙身端部为暗柱（）、当剪力墙身端部为暗柱（L型型暗柱）时暗柱）时 外侧水平筋长度=外墙长（扣洞口宽+15*d*2）-保护层*2内侧水平筋长度=墙长（扣洞口宽+15*d*2）-保护层*2+15*d*2（2）、墙身端部为暗柱（暗柱丁交）、墙身端部为暗柱（暗柱丁交）时时外侧水平筋长度墙长（扣洞口宽+15*d*2）-保护层*2内侧水平筋长度墙长（扣洞口宽+15*d*2）-保护层*2+15*d*2 第25页/共49页墙身水平钢筋水平筋长度计算：（1）、当剪力墙身端部为端柱时）、当剪力墙身端部为端柱时 外侧水平筋长度=外墙长（扣洞口宽+15*d*2）-保护层*2内侧水平筋长度=墙长（扣洞口宽+15*d*2）-保护层*2+锚固Lae（2）、墙身端部为端柱（丁字型）时）、墙身端部为端柱（丁字型）时外侧水平筋长度墙长（扣洞口宽+15*d*2）-保护层*2+15*d*2内侧水平筋长度墙长（扣洞口宽+15*d*2）-保护层*2+锚固Lae 第26页/共49页墙身水平钢筋端柱对剪力墙水平钢筋计算的影响端柱对剪力墙水平钢筋计算的影响 提问：暗柱是否对墙身水平筋有影响？提问：暗柱是否对墙身水平筋有影响？丁字型情况时丁字型情况时孤端头情况时孤端头情况时L字型情况时字型情况时第27页/共49页墙身水平钢筋水平筋根数计算：（1）楼层水平分布筋根数=（层高h-一个水平分布筋布置间距s/2）/水平分布筋布置间距（s）+1（2）遇有洞口时，需要分段计算根数（3）基础水平分布筋根数：2根或按图纸设定根数D区A区B区C区第28页/共49页墙身垂直钢筋垂直筋以及拉筋：垂直筋垂直筋拉筋的作用是钩住垂直筋拉筋绑扎连接绑扎连接机械连接机械连接第29页/共49页墙身垂直钢筋计算：首层（无地下室）：采用绑扎连接时，纵筋长=层高（扣洞口高+15*d*2）+1.2Lae（与上层钢筋的搭接）插筋长度=红色字体采用机械连接（如直螺纹套筒）时，纵筋长=层高（扣洞口高+15*d*2）-500+500插筋长度=红色字体纵筋采用绑扎时：纵筋采用绑扎时：纵筋采用机械连接纵筋采用机械连接时：时：第30页/共49页第31页/共49页墙身垂直钢筋中间楼层部位采用绑扎连接时，长度=层高（扣洞口高+15*d*2）+1.2Lae（与上层钢筋的搭接）采用机械连接（如直螺纹套筒）时，长度=层高（扣洞口高+15*d*2）-500+500第32页/共49页墙身垂直钢筋顶层采用绑扎连接时，长度=层高（扣洞口高+15*d*2）-板厚+Lae采用机械连接（如直螺纹套筒）时，长度=层高（扣洞口高+15*d*2）-500-板厚+Lae第33页/共49页墙身垂直钢筋垂直钢筋根数：（1）墙身竖向分布钢筋根数墙身净长墙身净长-1个竖向间距s（或2*50）/竖向布置间距+1墙身垂直分布筋是从暗柱或墙身垂直分布筋是从暗柱或端柱边开始布置。端柱边开始布置。端柱（突端柱（突出墙身）出墙身）暗柱暗柱第34页/共49页墙身垂直钢筋布置-施工现场暗柱暗柱墙身垂直钢筋从暗柱边布置，墙身垂直钢筋从暗柱边布置，起步距离起步距离=间距间距/2第35页/共49页墙身垂直钢筋垂直钢筋根数：（1）墙身竖向分布钢筋根数墙身净长-1个竖向间距（或2*50）/竖向布置间距+1（2）遇有洞口时，需要分段计算根数A区B区C区D区第36页/共49页墙身拉筋拉筋计算：长度墙厚长度墙厚-保护层保护层*2+2d+1.9d*2+max（75，10d）*2 根数：第37页/共49页以上是剪力墙上相关构件钢筋以及墙身钢筋的计算，实际上在墙上还有一些特殊的钢筋，如洞口加强筋（暗撑）。第38页/共49页剪力墙上洞口剪力墙上洞口平面配筋图平面配筋图平面配筋图平面配筋图第39页/共49页剪力墙洞口加强筋剪力墙洞口加强筋洞口补强构造洞口补强构造03G101-1P53矩形洞宽和洞高均不大于矩形洞宽和洞高均不大于矩形洞宽和洞高均不大于矩形洞宽和洞高均不大于800800时洞口补强纵筋构时洞口补强纵筋构时洞口补强纵筋构时洞口补强纵筋构造（括号内标注用于非抗震）造（括号内标注用于非抗震）造（括号内标注用于非抗震）造（括号内标注用于非抗震）当设计注写补强纵筋时，按注写值补强；当设计注写补强纵筋时，按注写值补强；当设计注写补强纵筋时，按注写值补强；当设计注写补强纵筋时，按注写值补强；当设计未注写时，按每边配置两根直径当设计未注写时，按每边配置两根直径当设计未注写时，按每边配置两根直径当设计未注写时，按每边配置两根直径不小于不小于不小于不小于12mm12mm且不小于同向被切割纵向且不小于同向被切割纵向且不小于同向被切割纵向且不小于同向被切割纵向钢筋总面积的钢筋总面积的钢筋总面积的钢筋总面积的5050补强，补强钢筋种类补强，补强钢筋种类补强，补强钢筋种类补强，补强钢筋种类与被切割钢筋相同与被切割钢筋相同与被切割钢筋相同与被切割钢筋相同第40页/共49页剪力墙洞口加强筋剪力墙洞口加强筋在软件中洞口加强筋录入设计规定洞口加强补筋第41页/共49页总结回顾：剪力墙中钢筋总结回顾：剪力墙中钢筋第42页/共49页剪力墙墙身钢筋计算案例抗震等级为一级抗震等级为一级砼标号为砼标号为C30,Lae=34d搭接形式为绑扎搭接形式为绑扎基础高为基础高为1.2m楼板厚楼板厚120A轴/12轴立面（0.003.00）第43页/共49页剪力墙墙身钢筋计算案例暗柱尺寸：Q6即AZ-1第44页/共49页剪力墙墙身钢筋计算案例暗柱尺寸：Q5即AZ-2DZ-1第45页/共49页剪力墙墙身钢筋计算案例计算A轴/12轴立面（0.003.00）剪力墙身钢筋(水平筋和垂直筋、拉筋)计算3轴线（0.003.00）剪力墙身钢筋(水平筋和垂直筋、拉筋)第46页/共49页剪力墙钢筋计算高手挑战题完整计算该案例工程的剪力墙所有钢筋！1、所有楼层2、所有构件第47页/共49页完第48页/共49页特别鸣谢技术支持：总部算量组编写场地：北京龙泽苑伙食提供：总部算量组住宿提供：北京龙泽苑第49页/共49页
