固晶点胶推力异常分析.pptx

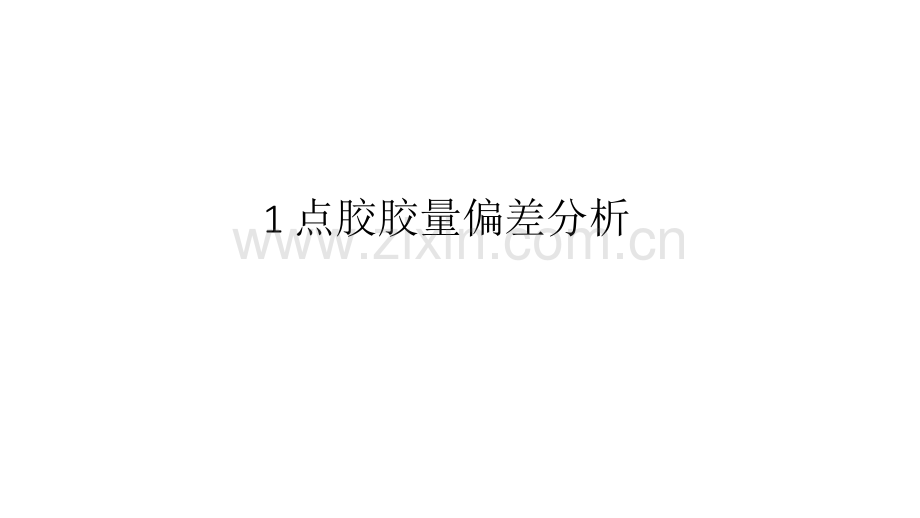

固晶点胶，推力异常分析2014-10-291 点胶胶量偏差分析由于胶量的偏差，生产中有超出范围1MIL的现象，点胶不能完全控制在1MIL的标准范围内，固晶和烘烤后的胶体宽度也有差异变化。2 胶量达标推力异常部分分析固晶后图片12 3 4推力测试后图片ABC推力值编号号ABC116027035022602002603260240240490260240平均推力235今天下午对推力计做了维修，运行方向的滑轨有调整，运行虚位控制到最小，测试值比较接近真实读数。从上面参数来看有50%推力不达标，但外观还在接受范围内。胶体X向宽度编号号ABC111.81110.62911.37829.96011.41710.748310.35411.53011.18149.88011.85110.590第4组A点的胶体最少，同时推力也是最小的。焊线飞晶现象上述材料焊线试作业0.384K无飞晶现象。小结固晶过程中胶体有超出芯片宽度1MIL的现象，咨询ASM工程师讲控制1MIL范围内比较有难度，首先860的机械偏差是正负1.5MIL，工作台的水平等因素均会有影响。（点胶数据参阅附件1）目前还没有找到更好的方法使胶量完全控制在1MIL内。胶体宽度达标的材料，推力有小于标准要求的现象。（外观和推力可能有冲突）焊线暂没有飞晶的现象。
