尺寸引线及公差.pptx

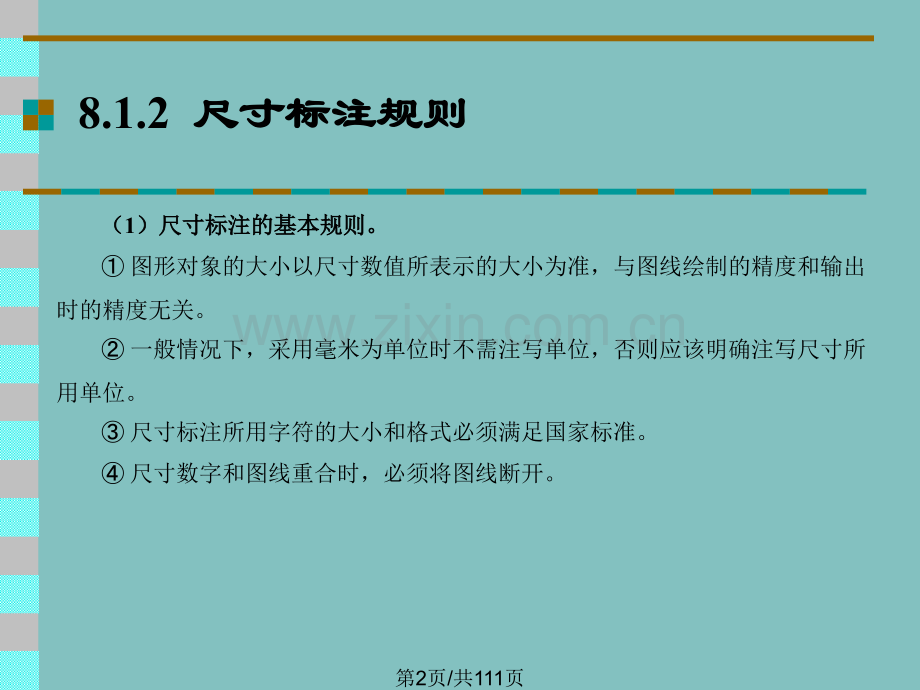

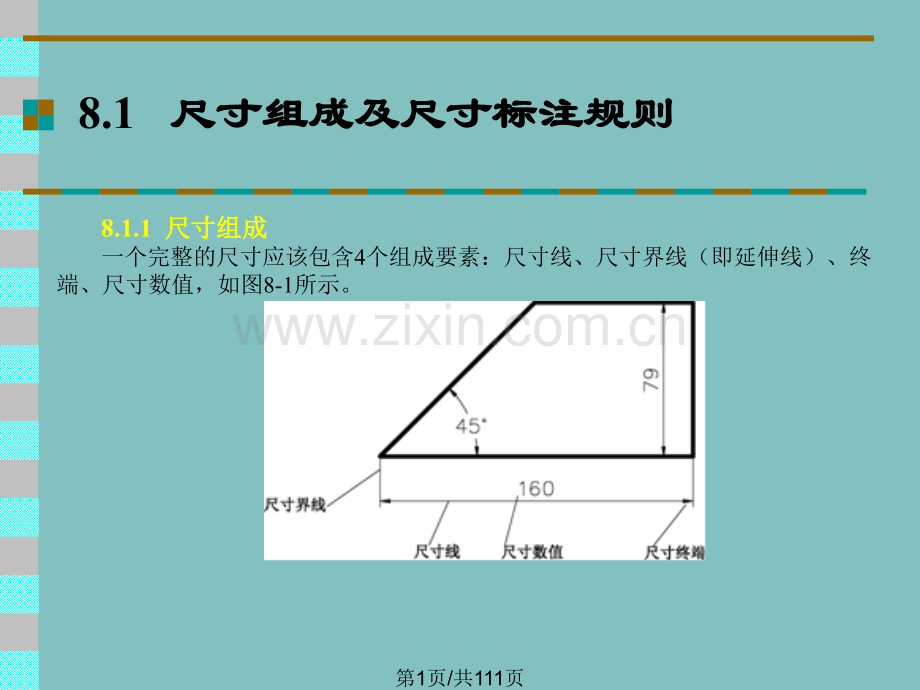

8.1 尺寸组成及尺寸标注规则尺寸组成及尺寸标注规则8.1.1 尺寸组成尺寸组成一个完整的尺寸应该包含4个组成要素：尺寸线、尺寸界线（即延伸线）、终端、尺寸数值，如图8-1所示。第1页/共111页8.1.2 尺寸标注规则尺寸标注规则（1）尺寸标注的基本规则。）尺寸标注的基本规则。图形对象的大小以尺寸数值所表示的大小为准，与图线绘制的精度和输出时的精度无关。一般情况下，采用毫米为单位时不需注写单位，否则应该明确注写尺寸所用单位。尺寸标注所用字符的大小和格式必须满足国家标准。尺寸数字和图线重合时，必须将图线断开。第2页/共111页8.1.2 尺寸标注规则尺寸标注规则（2）AutoCAD中尺寸标注的其他规则。中尺寸标注的其他规则。为尺寸标注建立专用的图层。为尺寸文本建立专门的文字样式。设定好尺寸标注样式。保存尺寸格式及其格式簇，必要时使用替代标注样式。采用11的比例绘图。标注尺寸时应该充分利用对象捕捉功能准确标注尺寸，可以获得正确的尺寸数值。在标注尺寸时，为了减少其他图线的干扰，应该将不必要的层关闭，如剖面线层等。第3页/共111页8.2 尺寸样式设定尺寸样式设定DIMSTYLE一般情况下，尺寸标注的流程如下。（1）设置尺寸标注图层。（2）设置供尺寸标注用的文字样式。（3）设置尺寸标注样式。（4）标注尺寸。（5）设置尺寸公差样式。（6）标注带公差尺寸。（7）设置形位公差样式。（8）标注形位公差。（9）修改调整尺寸标注。第4页/共111页8.2 尺寸样式设定尺寸样式设定DIMSTYLE命令：命令：DIMSTYLE，DDIM功能区：功能区：默认注释标注样式菜单：菜单：格式标注样式、标注标注样式工具栏：工具栏：标注标注样式以上的方法均可以打开“标注样式管理器”对话框（如图8-2所示）。其中各项含义如下。第5页/共111页8.2 尺寸样式设定尺寸样式设定DIMSTYLE（1）样式：列表显示了目前图形中定义的标注样式。（2）预览：图形显示设置的结果。（3）列出：可以选择列出“所有样式”或只列出“正在使用的样式”。（4）置为当前按钮：将所选的样式置成当前的样式，在随后的标注中，将采用该样式标注尺寸。（5）新建按钮：新建一种标注样式。单击该按钮，将弹出如图8-3所示的“创建新标注样式”对话框。第6页/共111页8.2 尺寸样式设定尺寸样式设定DIMSTYLE可以在“新样式名”框中输入创建标注的名称；在“基础样式”的下拉列表框中可以选择一种已有的样式作为该新样式的基础样式；单击“用于”下拉列表框，可以选择该新样式适用于的标注类型，如图8-4所示。第7页/共111页8.2 尺寸样式设定尺寸样式设定DIMSTYLE单击如图8-4所示的“创建新标注样式”对话框中的继续按钮，将弹出如图8-5所示的“新建标注样式”对话框。第8页/共111页8.2 尺寸样式设定尺寸样式设定DIMSTYLE（6）修改按钮：修改选择的标注样式。单击该按钮后，将弹出类似图8-5但标题为“修改标注样式”对话框。（7）替代按钮：为当前标注样式定义“替代标注样式”。在特殊的场合需要对某个细小的地方进行修改，而又不想创建一种新的样式，可以为该标注定义一替代样式。单击该按钮后，将弹出类似图8-5但标题为“替代当前样式”对话框。第9页/共111页8.2 尺寸样式设定尺寸样式设定DIMSTYLE（8）比较按钮：列表显示两种样式设定的区别。如果没有区别，则显示尺寸变量值，否则显示两样式之间变量的区别，如图8-6所示。第10页/共111页8.2.1 线设定线设定1尺寸线尺寸线（1）颜色：通过下拉列表框选择尺寸线的颜色。（2）线型：设置尺寸线的线型。（3）线宽：通过下拉列表框选择尺寸线的线宽。（4）超出标记：设置当用斜线、建筑、积分和无标记作为尺寸终端时尺寸线超出尺寸界线的大小。（5）基线间距：设定在基线标注方式下尺寸线之间的间距大小。可以直接输入，也可以通过上下箭头来增减，如图8-7所示，示意了基线间距和隐藏的含义及效果。（6）隐藏：可以在“尺寸线1”和“尺寸线2”两个复选框中选择是否隐藏尺寸线1和尺寸线2。第11页/共111页8.2.1 线设定线设定2尺寸界线尺寸界线（1）颜色：通过下拉列表框选择尺寸界线的颜色。（2）尺寸界线1的线型：设置尺寸界线1的线型。（3）尺寸界线2的线型：设置尺寸界线2的线型。（4）线宽：通过下拉列表框选择尺寸界线的线宽。（5）隐藏：设定隐藏尺寸界线1或尺寸界线2，甚至将它们全部隐藏。（6）超出尺寸线：设定尺寸界线超出尺寸线部分的长度。（7）起点偏移量：设定尺寸界线和标注尺寸时的拾取点之间的偏移量。（8）固定长度的尺寸界线：设置成长度固定的尺寸界线。在随后的“长度”编辑框中输入设定的长度值。第12页/共111页8.2.1 线设定线设定尺寸界线区的部分设定如图8-8所示，延伸线即尺寸界线。第13页/共111页8.2.2 符号和箭头设定符号和箭头设定“符号和箭头”选项卡如图8-9所示。该选项卡包括箭头、圆心标记、折断标注、弧长符号、半径折弯标注和线性折弯标注。第14页/共111页8.2.2 符号和箭头设定符号和箭头设定1箭头箭头（1）第一个：设定第一个终端的形式。（2）第二个：设定第二个终端的形式。（3）引线：设定指引线终端的形式。（4）箭头大小：设定终端符号的大小。2圆心标记圆心标记控制圆心标记的类型为“无”、“标记”、“直线”。标记后的大小：设定圆心标记的大小。如果类型为标记，则指标记的长度大小；如果类型为直线，则指中间的标记长度以及直线超出圆或圆弧轮廓线的长度。圆心标记的两种不同类型如图8-10所示。第15页/共111页8.2.2 符号和箭头设定符号和箭头设定3折断折断标注注控制折断标注的间距宽度。在随后的编辑框中设定折断大小数值。4弧弧长符号符号控制弧长标注中圆弧符号的显示，弧长符号放置位置如图8-11所示。（1）标注文字的前缀：将弧长符号放置在标注文字之前。（2）标注文字的上方：将弧长符号放置在标注文字的上方。（3）无：不显示弧长符号。第16页/共111页8.2.2 符号和箭头设定符号和箭头设定5半径折弯标注半径折弯标注控制折弯（Z字型）半径标注的显示。当中心点位于图纸之外不便于直接标注时，往往采用折弯半径标注标注的方法。折弯角度：确定折弯半径标注中，尺寸线的横向线段的角度。6线性折弯标注线性折弯标注控制线性标注折弯的显示。当标注不能精确表示实际尺寸时，通常将折弯线添加到线性标注中。折弯高度因子：通过形成折弯的角度的两个顶点之间的距离确定折弯高度。第17页/共111页8.2.3 文字设定文字设定文字的设定决定了尺寸标注中尺寸数值的形式，可以在“文字”选项卡中进行设置。“文字”选项卡如图8-12所示。第18页/共111页8.2.3 文字设定文字设定1文字外观文字外观（1）文字样式：设定注写尺寸时使用的文字样式。（2）文字颜色：设定文字的颜色。（3）填充颜色：设置文字背景的颜色。（4）文字高度：设定文字的高度。（5）分数高度比例：用来设定分数和公差标注中分数和公差部分文字的高度。（6）绘制文字边框：该复选框控制是否在绘制文字时增加边框。文字外观区各种设定的含义示例如图8-13所示。第19页/共111页8.2.3 文字设定文字设定2文字位置文字位置（1）垂直：设置文字在垂直方向上的位置。可以选择置中、上方、外部或JIS位置。图8-14表示了它们的区别。第20页/共111页8.2.3 文字设定文字设定（2）水平：设置文字在水平方向上的位置。可以选择置中、第一条尺寸界线、第二条尺寸界线、第一条尺寸线上方、第二条尺寸线上方等位置。图8-15表示了它们的区别。第21页/共111页8.2.3 文字设定文字设定（3）观察方向：控制标注文字的观察方向。（4）从尺寸线偏移：设置文字和尺寸线之间的间隔。图8-16是从尺寸线偏移示例。第22页/共111页8.2.3 文字设定文字设定3文字对齐文字对齐（1）水平：文字一律水平放置。（2）与尺寸线对齐：文字方向与尺寸线平行。（3）ISO标准：当文字在尺寸界线内时，文字与尺寸线对齐；当文字在尺寸线外时，文字成水平放置。文字对齐效果示例如图8-17所示。第23页/共111页8.2.4 调整设定调整设定利用“调整”选项卡，可以确定在尺寸线间距较小时，对文字、尺寸数字、箭头、尺寸线的注写方式。控制是否强制绘制尺寸线，是否可以手动放置文字等。“调整”选项卡如图8-18所示。第24页/共111页8.2.4 调整设定调整设定1调整选项调整选项（1）文字或箭头（最佳效果）：当尺寸界线之间的空间不够放置文字和箭头时，AutoCAD自动选择最佳放置效果，该项为默认设置。（2）箭头：当尺寸界线之间的空间不够放置文字和箭头时，首先将箭头从尺寸界线间移出去。（3）文字：当尺寸界线之间的空间不够放置文字和箭头时，首先将文字从尺寸界线间移出去。（4）文字和箭头：当尺寸界线之间的空间不够放置文字和箭头时，首先将文字和箭头从尺寸界线间移出去。（5）文字始终保持在尺寸界线之间：不论尺寸界线之间的空间是否足够放置文字和箭头，将文字始终保持在尺寸界线之间。（6）若不能放在尺寸界线内，则消除箭头：该复选框设定了当尺寸界线之间的空间不够放置文字和箭头时，将箭头消除。第25页/共111页8.2.4 调整设定调整设定图8-19是调整选项的不同设置效果示例。第26页/共111页8.2.4 调整设定调整设定2文字位置文字位置（1）尺寸线旁：当文字不在默认位置时，将文字放置在尺寸线旁。（2）尺寸线上方，带引线：当文字不在默认位置时，将文字放置在尺寸线上方，加上指引线。（3）尺寸线上方，不带引线：当文字不在默认位置时，将文字放置在尺寸线上方，不加指引线。文字位置的不同设置的效果示例如图8-20所示。第27页/共111页8.2.4 调整设定调整设定3标注特征比例标注特征比例（1）注释性：指定标注为注释性。（2）将标注缩放到布局：让AutoCAD按照当前模型空间视口和图纸空间的比例设置比例因子。（3）使用全局比例：设置尺寸元素的比例因子，使之与当前图形的比例因子相符。4优化优化（1）手动放置文字：根据需要，手动放置文字。（2）在尺寸界线之间绘制尺寸线：不论尺寸界线之间的空间如何，强制在尺寸界线之间绘制尺寸线。第28页/共111页8.2.5 主单位设定主单位设定标注尺寸时，可以选择不同的单位格式，设置不同的精度位数，控制前缀、后缀，设置角度单位格式等，这些均可通过“主单位”选项卡进行，如图8-21所示。第29页/共111页8.2.5 主单位设定主单位设定1线性标注线性标注（1）单位格式：设置除角度外标注类型的单位格式。（2）精度：设置精度位数。（3）分数格式：在单位格式为分数时有效，设置分数的堆叠格式。（4）小数分隔符：设置小数部分和整数部分的分隔符。（5）舍入：设定小数精确位数，将超出长度的小数舍去。（6）前缀：用于设置增加在数字前的字符。（7）后缀：用于设置增加在数字后的字符。（8）测量单位比例：设置单位比例并可以控制该比例是否仅应用到布局标注中。（9）消零：控制前导和后续零以及英尺和英寸中的零是否显示。（10）辅单位因子：将辅单位的数量设置为一个单位。（11）辅单位后缀：在标注文字辅单位中包含后缀。第30页/共111页8.2.5 主单位设定主单位设定2角度标注角度标注（1）单位格式：设置角度的单位格式。可供选择项有十进制度数、度/分/秒、百分度和弧度。（2）精度：设置角度精度位数。（3）消零：设置是否显示前导和后续零。图8-22是“主单位”选项卡的部分设定效果示例。第31页/共111页8.2.6 换算单位设定换算单位设定AutoCAD提供了在标注尺寸时同时提供不同的单位的标注方式，可以同时适合使用公制和英制的用户。“换算单位”选项卡如图8-23所示。第32页/共111页8.2.6 换算单位设定换算单位设定（1）显示换算单位：控制是否显示经换算后标注文字的值。（2）换算单位区：通过和其他选项卡相近的设置来控制换算单位的格式、精度、舍入精度、前缀、后缀，并可以设置换算单位乘法器。（3）消零区：和其他选项卡中的含义相同，控制前导和后续零以及英尺和英寸零的显示与否。（4）位置区：设定换算后的数值放置在主值的后面或前面。第33页/共111页8.2.7 公差设定公差设定尺寸公差是经常碰到的需要标注的内容，尤其在机械图中，公差是必不可少的。要标注公差，首先应在“公差”选项卡中进行相应的设置。“公差”选项卡如图8-24所示。第34页/共111页8.2.7 公差设定公差设定1公差格式公差格式（1）方式：设定公差标注方式。包含无、对称、极限偏差、极限尺寸和基本尺寸等标注方式。（2）精度：设置公差精度位数。（3）上偏差：设置公差的上偏差。（4）下偏差：设置公差的下偏差。对于对称公差，无下偏差设置。（5）高度比例：设置公差相对于尺寸的高度比例。（6）垂直位置：控制公差在垂直位置上和尺寸的对齐方式。（7）消零：设置是否显示前导和后续零以及英尺和英寸零。第35页/共111页8.2.7 公差设定公差设定“公差”选项卡中的部分设定效果示例如图8-25所示。第36页/共111页8.2.7 公差设定公差设定2换算单位公差换算单位公差（1）精度：设置换算单位公差精度位数。（2）消零：设置是否显示换算单位公差的前导和后续零。第37页/共111页8.3 尺寸标注尺寸标注DIM8.3.1 线性尺寸标注线性尺寸标注DIMLINEAR命令：命令：DIMLINEAR功能区：功能区：默认注释线性、注释标注线性菜单：菜单：标注线性工具栏：工具栏：标注线性命令及提示：命令及提示：第38页/共111页8.3.1 线性尺寸标注线性尺寸标注DIMLINEAR【例8.1】对图8-26所示图形标注尺寸。第39页/共111页8.3.1 线性尺寸标注线性尺寸标注DIMLINEAR命令:_dimlinear指定第一条尺寸界线原点或:点取点取A点点指定第二条尺寸界线原点:点取点取B点点指定尺寸线位置或多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R):点取点取C点点标注文字=177标注尺寸177命令:_dimlinear指定第一条尺寸界线原点或:选择对象选择标注对象:点取直点取直线D指定尺寸线位置或多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R):点取点取E点点标注文字=79命令:_dimlinear指定第一条尺寸界线原点或:选择标注对象:点取直点取直线F指定尺寸线位置或多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R):r选择旋转选项指定尺寸线的角度:24指定尺寸线位置或多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R):点取点取G点点标注文字=194结果如图8-26所示。第40页/共111页8.3.2 连续尺寸标注连续尺寸标注DIMCONTINUE命令：命令：DIMCONTINUE功能区：功能区：注释标注连续菜单：菜单：标注连续工具栏：工具栏：标注连续命令及提示：命令及提示：命令:_dimcontinue选择连续标注:需要线性、坐标或角度关联标注。指定第二条尺寸界线原点或放弃(U)/选择(S):指定点坐标或放弃(U)/选择(S):第41页/共111页8.3.2 连续尺寸标注连续尺寸标注DIMCONTINUE【例8.2】对图8-27中的图形（a）进行连续标注。命令:_dimlinear 标注线性尺寸，作为连续标注的基准指定第一条尺寸界线原点或:点取点取A点点指定第二条尺寸界线原点:指定尺寸线位置或多行文字(M)/文字采用对象捕捉方式捕捉A点(T)/角度(A)/水平(H)/垂直(V)/旋转(R):点取点取B点点采用对象捕捉方式捕捉B点，下同标注文字=28命令:_dimcontinue进行连续尺寸标注指定第二条尺寸界线原点或放弃(U)/选择(S):点取点取C点点标注文字=43指定第二条尺寸界线原点或放弃(U)/选择(S):点取点取D点点标注文字=46指定第二条尺寸界线原点或放弃(U)/选择(S):点取点取E点点标注文字=78指定第二条尺寸界线原点或放弃(U)/选择(S):点取点取F点点标注文字=56指定第二条尺寸界线原点或放弃(U)/选择(S):选择连续标注:结束连续标注第42页/共111页8.3.2 连续尺寸标注连续尺寸标注DIMCONTINUE结果如图8-27（a）所示。图8-27（b）为连续标注角度的示例。第43页/共111页8.3.3 基线尺寸标注基线尺寸标注DIMBASELINE命令：命令：DIMBASELINE功能区：功能区：注释标注基线菜单：菜单：标注基线工具栏：工具栏：标注基线命令及提示：命令及提示：命令:_dimbaseline选择基准标注:需要线性、坐标或角度关联标注。指定第二条尺寸界线原点或放弃(U)/选择(S):指定点坐标或放弃(U)/选择(S):第44页/共111页8.3.3 基线尺寸标注基线尺寸标注DIMBASELINE【例8.3】采用基线标注方式标注图8-28（a）中的尺寸。命令:_dimlinear 进行线性尺寸标注，作为基线标注的基准指定第一条尺寸界线原点或:点取点取A点点指定第二条尺寸界线原点:指定尺寸线位置或多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R):点取点取B点点标注文字=28命令:_dimbaseline指定第二条尺寸界线原点或放弃(U)/选择(S):点取点取C点点标注文字=71指定第二条尺寸界线原点或放弃(U)/选择(S):点取点取D点点标注文字=116指定第二条尺寸界线原点或放弃(U)/选择(S):点取点取E点点标注文字=194指定第二条尺寸界线原点或放弃(U)/选择(S):点取点取F点点标注文字=250指定第二条尺寸界线原点或放弃(U)/选择(S):选择基线标注:退出基线标注第45页/共111页8.3.3 基线尺寸标注基线尺寸标注DIMBASELINE结果如图8-28（a）图形所示，图8-28（b）为角度基线标注示例。第46页/共111页8.3.4 对齐尺寸标注对齐尺寸标注DIMALIGNED命令：命令：DIMALIGNED功能区：功能区：默认注释对齐、注释标注对齐菜单：菜单：标注对齐工具栏：工具栏：标注对齐命令及提示：命令及提示：命令:_dimaligned指定第一条尺寸界线原点或:选择标注对象:指定尺寸线位置或多行文字(M)/文字(T)/角度(A):第47页/共111页8.3.4 对齐尺寸标注对齐尺寸标注DIMALIGNED【例8.4】采用对齐尺寸标注方式标注如图8-29所示的边长。命令:_dimaligned指定第一条尺寸界线原点或:选择标注对象:点取直线点取直线A指定尺寸线位置或多行文字(M)/文字(T)/角度(A):点取点取B点点标注文字=59指定第一条尺寸界线原点或:选择标注对象:点取直线点取直线C指定尺寸线位置或多行文字(M)/文字(T)/角度(A):a指定标注文字的角度:30指定尺寸线位置或多行文字(M)/文字(T)/角度(A):点取点取D点点标注文字=59第48页/共111页8.3.5 直径尺寸标注直径尺寸标注DIMDIAMETER命令：命令：DIMDIAMETER功能区：功能区：默认注释直径、注释标注直径菜单：菜单：标注直径工具栏：标注直径命令及提示：命令及提示：命令:_dimdiameter选择圆弧或圆:标注文字=XX指定尺寸线位置或多行文字(M)/文字(T)/角度(A):第49页/共111页8.3.5 直径尺寸标注直径尺寸标注DIMDIAMETER【例8.5】标注如图8-30所示的圆和圆弧的直径。命令:_dimdiameter选择圆弧或圆:点取圆点取圆A标注文字=90指定尺寸线位置或多行文字(M)/文字(T)/角度(A):点取点取B点点命令:_dimdiameter选择圆弧或圆:点取圆弧点取圆弧C标注文字=65指定尺寸线位置或多行文字(M)/文字(T)/角度(A):点取点取D点点第50页/共111页8.3.6 半径尺寸标注半径尺寸标注DIMRADIUS命令：命令：DIMRADIUS功能区：功能区：默认注释半径、注释标注半径菜单：菜单：标注半径工具栏：标注半径命令及提示：命令及提示：命令:_dimradius选择圆弧或圆:标注文字=XX指定尺寸线位置或多行文字(M)/文字(T)/角度(A):第51页/共111页8.3.6 半径尺寸标注半径尺寸标注DIMRADIUS【例8.6】标注如图8-31所示的圆及圆弧的半径。命令:_dimradius选择圆弧或圆:点取圆点取圆A 标注文字=45指定尺寸线位置或多行文字(M)/文字(T)/角度(A):点取点取B点点命令:_dimradius选择圆弧或圆:点取圆弧点取圆弧C 标注文字=32指定尺寸线位置或多行文字(M)/文字(T)/角度(A):点取点取D点点第52页/共111页8.3.7 圆心标记圆心标记DIMCENTER命令：命令：DIMCENTER功能区：功能区：注释标注圆心标记菜单：菜单：标注圆心标记工具栏：工具栏：标注圆心标记命令及提示：命令及提示：命令:_dimcenter选择圆弧或圆:第53页/共111页8.3.7 圆心标记圆心标记DIMCENTER【例8.7】在如图8-32所示的圆及圆弧中间增加圆心标记，分别为“标记”和“直线”。设定圆心标记为“标记”：命令:_dimcenter选择圆弧或圆:点取圆点取圆设定圆心标记为“直线”：命令:_dimcenter选择圆弧或圆:点取圆弧点取圆弧 第54页/共111页8.3.8 角度标注角度标注DIMANGULAR命令：命令：DIMANGULAR功能区：功能区：默认注释角度、注释标注角度菜单：菜单：标注角度工具栏：工具栏：标注角度命令及提示：命令及提示：命令:_dimangular选择圆弧、圆、直线或:指定角的顶点:指定角的第一个端点:指定角的第二个端点:选择第二条直线:指定标注弧线位置或多行文字(M)/文字(T)/角度(A):第55页/共111页8.3.8 角度标注角度标注DIMANGULAR【例8.8】标注图8-33中图形的角度。第56页/共111页8.3.9 坐标尺寸标注坐标尺寸标注DIMORDINATE命令：命令：DIMORDINATE功能区：功能区：默认注释坐标、注释标注坐标菜单：菜单：标注坐标工具栏：标注坐标命令及提示：命令及提示：命令:_dimordinate指定点坐标:指定引线端点或X基准(X)/Y基准(Y)/多行文字(M)/文字(T)/角度(A):标注文字=XX第57页/共111页8.3.9 坐标尺寸标注坐标尺寸标注DIMORDINATE【例8.9】用坐标标注如图8-34所示的圆孔位置，左下角设定为坐标原点。第58页/共111页8.3.9 坐标尺寸标注坐标尺寸标注DIMORDINATE（1）为了使最终的坐标对齐在一条直线上，绘制对齐坐标用的辅助直线A和B。（2）坐标标注必须相对于本身的某点测量坐标大小，通过UCS命令将坐标原点设定在C点。（3）标注坐标时为了快速捕捉到指定点和辅助线上的垂足，打开对象捕捉，设定端点、垂足捕捉方式。（4）进行坐标标注。命令:_dimordinate指定点坐标:点取点取C点点指定引线端点或X基准(X)/Y基准(Y)/多行文字(M)/文字(T)/角度(A):移动光标到移动光标到C点下点下方直线方直线A上，出上，出现现“垂足垂足”提示时单击左键提示时单击左键标注文字=0命令:_dimordinate指定点坐标:点取点取D点点用同样的方法标注其他坐标73、109、151、196。第59页/共111页8.3.9 坐标尺寸标注坐标尺寸标注DIMORDINATE命令:_dimordinate指定点坐标:点取点取C点点指定引线端点或X坐标(X)/Y坐标(Y)/多行文字(M)/文字(T)/角度(A):移动光标到移动光标到C点点左侧直线左侧直线B上，出上，出现现“垂足垂足”提示时单击左键提示时单击左键标注文字=0命令:_dimordinate指定点坐标:点取点取E点点指定引线端点或X坐标(X)/Y坐标(Y)/多行文字(M)/文字(T)/角度(A):移动光标到移动光标到E点点左侧直线左侧直线B上，出现上，出现“垂足垂足”提示时单击左键提示时单击左键标注文字=22用同样的方法标注其他坐标55、75、114。结果如图8-34所示。第60页/共111页8.3.10 弧长标注弧长标注DIMARC命令：命令：DIMARC功能区：功能区：默认注释弧长、注释标注弧长菜单：菜单：标注弧长工具栏：工具栏：标注弧长命令及提示：命令及提示：命令:_dimarc选择弧线段或多段线弧线段:指定弧长标注位置或多行文字(M)/文字(T)/角度(A)/部分(P)/引线(L):p指定弧长标注的第一个点:指定弧长标注的第二个点:标注文字=XX指定弧长标注位置或多行文字(M)/文字(T)/角度(A)/部分(P)/引线(L):l指定弧长标注位置或多行文字(M)/文字(T)/角度(A)/部分(P)/无引线(N):第61页/共111页8.3.10 弧长标注弧长标注DIMARC【例8.10】对图8-35中的弧进行标注，其中对部分弧长需要单独进行标注。命令:_dimarc选择弧线段或多段线弧线段:拾取圆弧拾取圆弧指定弧长标注位置或多行文字(M)/文字(T)/角度(A)/部分(P)/引线(L):单击文本摆放位置单击文本摆放位置标注文字=344.8命令:命令:_dimarc指定弧长标注位置或多行文字(M)/文字(T)/角度(A)/部分(P)/引线(L):p进行部分标注指定圆弧长度标注的第一个点:拾取弧上的一个点拾取弧上的一个点指定圆弧长度标注的第二个点:拾取弧上的另一个点拾取弧上的另一个点指定弧长标注位置或多行文字(M)/文字(T)/角度(A)/部分(P)/引线(L):单击文本摆放位置单击文本摆放位置标注文字=87.2第62页/共111页8.3.10 弧长标注弧长标注DIMARC结果如图8-35中的弧长标注。第63页/共111页8.3.11 折弯标注折弯标注DIMJOGGED命令：命令：DIMJOGGED功能区：功能区：默认注释折弯、注释标注折弯菜菜单：标注折弯工具工具栏：标注折弯命令及提示：命令及提示：命令:_dimjogged选择圆弧或圆:指定中心位置替代:标注文字=xx指定尺寸线位置或多行文字(M)/文字(T)/角度(A):指定折弯位置:第64页/共111页8.3.11 折弯标注折弯标注DIMJOGGED【例8.11】采用折弯方式标注如图8-35所示的圆弧的半径。命令:_dimjogged选择圆弧或圆:拾取圆弧拾取圆弧指定中心位置替代:单击图单击图8-35中的中的A点点标注文字=467.3指定尺寸线位置或多行文字(M)/文字(T)/角度(A):单击单击B点点指定折弯位置:单击单击C点点结果如图8-35中的折弯半径标注。第65页/共111页8.3.12 快速尺寸标注快速尺寸标注QDIM命令：命令：QDIM功能区：功能区：注释标注快速标注菜单：菜单：标注快速标注工具栏：工具栏：标注快速标注命令及提示：命令及提示：命令:_qdim选择要标注的几何图形:指定尺寸线位置或连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点(P)/编辑(E)/设置(T):t关联标注优先级端点(E)/交点(I):指定尺寸线位置或连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点(P)/编辑(E)/设置(T):e指定要删除的标注点或添加(A)/退出(X):第66页/共111页8.3.12 快速尺寸标注快速尺寸标注QDIM【例8.12】快速尺寸标注练习。（1）采用快速标注方式标注如图8-36所示的尺寸。第67页/共111页8.3.12 快速尺寸标注快速尺寸标注QDIM（2）采用快速尺寸标注如图8-37所示的半径和直径尺寸。第68页/共111页8.3.12 快速尺寸标注快速尺寸标注QDIM命令:_qdim选择要标注的几何图形:点取点取圆找到1个选择要标注的几何图形:点取点取圆找到1个，总共2个选择要标注的几何图形:点取点取圆找到1个，总共3个选择要标注的几何图形:指定尺寸线位置或连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点(P)/编辑(E):r指定尺寸线位置或连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点(P)/编辑(E):点取点取A点点命令:_qdim选择要标注的几何图形:点取点取圆找到1个选择要标注的几何图形:点取点取圆找到1个，总共2个选择要标注的几何图形:点取点取圆找到1个，总共3个选择要标注的几何图形:指定尺寸线位置或连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点(P)/编辑(E):d指定尺寸线位置或连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点(P)/编辑(E):点取点取B点点结果如图8-37所示。第69页/共111页8.4 多重引线标注多重引线标注8.4.1 多重引线样式多重引线样式MLEADERSTYLE命令：命令：MLEADERSTYLE功能区：功能区：注释引线多重引线样式菜单：菜单：格式多重引线样式工具栏：工具栏：多重引线多重引线样式、样式多重引线样式执行该命令后，弹出如图8-38所示的“多重引线样式管理器”对话框。第70页/共111页8.4.1 多重引线样式多重引线样式MLEADERSTYLE（1）当前多重引线样式：显示应用于所创建的多重引线的多重引线样式的名称。（2）样式：显示多重引线样式列表。高亮显示当前样式。（3）列出：过滤“样式”列表的内容。（4）预览：显示“样式”列表中选定样式的预览图像。（5）置为当前按钮：将“样式”列表中选定的多重引线样式设置为当前样式。（6）新建按钮：单击该按钮，则弹出如图8-39所示的“创建新多重引线样式”对话框，可以定义新多重引线样式。第71页/共111页8.4.1 多重引线样式多重引线样式MLEADERSTYLE单击继续按钮，则弹出“修改多重引线样式”对话框，如图8-40所示。该对话框包括“引线格式”、“引线结构”、“内容”三个选项卡。第72页/共111页8.4.1 多重引线样式多重引线样式MLEADERSTYLE引线格式：在引线格式中，可设置引线的类型（直线、样条曲线、无）、引线的颜色、引线的线型、线的宽度等属性。引线结构：控制多重引线的约束，包括引线中最大点数、两点的角度，自动包含基线、基线间距，并通过比例控制多重引线的缩放，如图8-41所示。第73页/共111页8.4.1 多重引线样式多重引线样式MLEADERSTYLE内容：如图8-42所示设置多重引线的内容。多重引线的类型包括：多行文字、块、无。第74页/共111页8.4.1 多重引线样式多重引线样式MLEADERSTYLE如果选择了“多行文字”，如图8-42所示，则在下方可以设置文字的各种属性，如默认文字的内容、文字样式、文字角度、文字颜色、文字高度、文字对正方式，文字是否加框；以及设置引线连接的特性，包括水平连接或垂直连接、连接位置、基线间隙等。如选择了“块”，如图8-43所示，提示设置块源，可选择提供的5种，也可以选择用户定义的块。第75页/共111页8.4.2 多重引线多重引线MLEADER命令：命令：MLEADER功能区：功能区：注释引线多重引线菜菜单：格式多重引线工具工具栏：多重引线多重引线命令及提示：命令及提示：命令：_mleader指定引线箭头的位置或引线基线优先(L)/内容优先(C)/选项(O):输入选项引线类型(L)/引线基线(A)/内容类型(C)/最大节点数(M)/第一个角度(F)/第二个角度(S)/退出选项(X):指定引线箭头的位置或引线基线优先(L)/内容优先(C)/选项(O):指定引线基线的位置:覆盖默认文字是(Y)/否(N):y定引线箭头的位置或引线基线优先(L)/内容优先(C)/选项(O):l指定引线基线的位置或引线箭头优先(H)/内容优先(C)/选项(O):指定引线箭头的位置:指定引线基线的位置或引线箭头优先(H)/内容优先(C)/选项(O):c指定文字的插入点或覆盖(OV)/引线箭头优先(H)/引线基线优先(L)/选项(O):指定引线箭头的位置:第76页/共111页8.4.2 多重引线多重引线MLEADER【例8.13】在如图8-44所示的图形上标注多重引线，内容分别为1、2和不覆盖（即默认文字）。命令:_mleader指定引线箭头的位置或引线基线优先(L)/内容优先(C)/选项(O):单击单击1所指的圆心所指的圆心指定引线基线的位置:单击文字单击文字1位置附近位置附近覆盖默认文字是(Y)/否(N):y并输入并输入1重复，输入2。重复，在提示是否覆盖默认文字时，回答。结果如图8-44所示。第77页/共111页8.4.3 添加添加/删除引线删除引线MLEADEREDIT命令：命令：MLEADEREDIT功能区：功能区：默认注释添加引线/删除引线、注释引线添加引线/删除引线菜单：菜单：修改对象多重引线添加引线/删除引线工具栏：工具栏：多重引线添加引线/删除引线命令及提示：命令及提示：命令：_mleaderedit选择多重引线:指定引线箭头位置或删除引线(R):R指定要删除的引线或添加引线(A):第78页/共111页8.4.3 添加添加/删除引线删除引线MLEADEREDIT【例8.14】在如图8-44所示的图形上将多重引线中的1删除，再添加一引线到默认文字标注上。命令:单击单击“注释注释”选项卡选项卡引线引线删除引线按钮删除引线按钮选择多重引线:单击多重引线单击多重引线1 找到1个指定要删除的引线或添加引线(A):单击多重引线中引线部分单击多重引线中引线部分指定要删除的引线或添加引线(A):不存在要删除的引线。命令:单击单击“注释注释”选项卡选项卡引线引线添加引线按钮添加引线按钮选择多重引线:单击多重引线单击多重引线“默认文字默认文字”找到1个指定引线箭头位置或删除引线(R):单击最下方的圆的圆心单击最下方的圆的圆心指定引线箭头位置或删除引线(R):第79页/共111页8.4.3 添加添加/删除引线删除引线MLEADEREDIT结果如图8-45所示。第80页/共111页8.4.4 对齐引线对齐引线MLEADERALIGN命令：命令：MLEADERALIGN功能区：功能区：默认注释对齐引线、注释引线对齐引线菜菜单：修改对象多重引线对齐引线工具工具栏：多重引线多重引线对齐命令及提示：命令及提示：命令:_mleaderalign选择多重引线:指定对角点:找到X个，总计X个选择多重引线:当前模式:使用当前间距选择要对齐到的多重引线或选项(O):o输入选项分布(D)/使引线线段平行(P)/指定间距(S)/使用当前间距(U):s指定间距:输入选项分布(D)/使引线线段平行(P)/指定间距(S)/使用当前间距(U):d指定第一点或选项(O):指定第二点:输入选项分布(D)/使引线线段平行(P)/指定间距(S)/使用当前间距(U):p选择要对齐到的多重引线或选项(O):o第81页/共111页8.4.4 对齐引线对齐引线MLEADERALIGN【例8.15】在如图8-45所示的图形上将多重引线“默认文字”对齐到文字“2”所示的引线上。命令:单击单击“注释注释”选项卡选项卡引线引线对齐按钮对齐按钮 命令:_mleaderalign选择多重引线:选择选择“默认文字默认文字”的多重引线的多重引线找到1个选择多重引线:当前模式:使用当前间距选择要对齐到的多重引线或选项(O):选择选择“2”的多重引线的多重引线指定方向:在下方任一点单击在下方任一点单击结果如图8-46所示。第82页/共111页8.4.5 合并引线合并引线MLEADERCOLLECT命令：命令：MLEADERCOLLECT功能区：功能区：默认注释合并引线、注释引线合并引线菜单：菜单：修改对象多重引线合并工具栏：工具栏：多重引线多重引线合并命令及提示：命令及提示：命令:_mleadercollect选择多重引线:指定对角点:找到X个选择多重引线:指定收集的多重引线位置或垂直(
